Dengarkan permulaan motor penghantar 15 kW dan anda mendengar satu bunyi padu dan bukannya satu siri klik. Bunyi tunggal itu menjawab persoalan bagaimana starter motor berfungsi. Voltan kawalan mencapai gegelung, gegelung membina medan magnet, angker bergerak ditarik ke dalam teras tetap, dan tiga sesentuh berat dekat untuk menghantar voltan talian ke motor. Dari saat itu starter terus mengukur arus supaya motor tidak pernah berjalan tanpa perlindungan.
Jawapan ringkasnya ialah pemula motor ialah penyentuh ditambah geganti beban lampau, berwayar supaya butang mula memberi tenaga kepada gegelung penyentuh manakala butang berhenti, perjalanan lebihan atau kehilangan bekalan menyahtenagakannya. Kontaktor menukar kuasa. Geganti beban lampau menentukan apabila motor telah menarik arus terlalu banyak terlalu lama. Litar kawalan menentukan apabila salah satu daripada mereka bertindak.
Segala-galanya dalam keluarga, terbalik, delta bintang, permulaan lembut, dibina di atas asas yang sama.
Dua Pekerjaan Yang Dilakukan Setiap Penghidup Motor
Motor memerlukan suis yang dapat bertahan dalam arus permulaan, dan ia memerlukan perlindungan yang tidak akan mengelirukan permulaan biasa dengan kerosakan. Sesentuh sahaja boleh bertukar, dan pemutus litar sahaja boleh mengganggu litar pintas, tetapi tiada satu pun melindungi belitan daripada beban lampau yang berterusan seperti penghantar yang tersekat atau galas yang haus.
Oleh itu, kedua-dua fungsi itu berpecah. Penyentuh dipilih untuk tugas motor, yang dalam istilah IEC adalah kategori penggunaan AC-3, jadi sesentuhnya bersaiz untuk membuat dan memecahkan kira-kira enam hingga lapan kali arus beban penuh motor. Geganti beban lampau dipilih untuk mengikuti model terma, membenarkan aliran masuk melalui dan tersandung pada arus yang lebih kecil yang berterusan selepas motor sepatutnya mencapai kelajuan.
Jadual: bahagian kerja pemula motor talian terus dan kerja yang dilakukan oleh setiap satu. | Bahagian | Apa yang dilakukannya | Perkara yang perlu diperiksa apabila menyatakan |
| Gegelung penyentuh | Mencipta medan magnet yang menutup kenalan utama | Voltan gegelung dan kapasiti pengubah kawalan |
| Kenalan utama | Membawa dan mengganggu arus motor | Penarafan AC-3, bukan sahaja penarafan beban rintangan |
| Kontak bantu | Menyediakan laluan meterai dan isyarat status | Bilangan kenalan biasa terbuka dan tertutup biasa |
| Geganti beban lampau terma | Perjalanan dengan arus lebihan yang berterusan | Tetapkan semasa, kelas perjalanan, pampasan ambien |
| Geganti beban elektronik | Perjalanan pada arus lebih, kehilangan fasa atau ketidakseimbangan | Ciri kelas dan pengesanan boleh laras |
| Litar kawalan | Mula, hentikan, selak masuk dan sambung kunci | Kawal voltan dan penurunan voltan pendawaian |
Di Dalam Penyentuh: Cara Gegelung Menutup Kenalan
Apabila voltan kawalan mencapai gegelung, arus mengalir melalui beribu-ribu lilitan wayar kuprum dan menghasilkan medan magnet dalam teras. Medan menarik plat angker ke arah teras melawan spring balik. Oleh kerana sesentuh bergerak terletak pada angker yang sama, sesentuh utama ditutup dan litar motor selesai. Kenalan tambahan menukar keadaan pada saat yang sama, dan begitulah cara kenalan meterai mengambil alih daripada butang mula. Prinsip magnet yang sama memacu a geganti elektromagnet tujuan umum , hanya pada paras semasa yang jauh lebih rendah.
Dua nombor penting di sini, dan ia berbeza. Kuasa angkat, masukan yang diperlukan untuk menarik angker masuk, jauh lebih tinggi daripada kuasa tertutup yang diperlukan untuk menahannya. Gegelung AC 230 V mungkin menarik 70 VA untuk ditutup dan hanya 7 VA untuk ditahan. Jika voltan kawalan melorot, angker berbual, arka sesentuh dan gegelung menjadi terlalu panas. Transformer kawalan bersaiz kecil menyebabkan lebih banyak kegagalan pemula dalam medan berbanding sesentuh haus.
Apabila gegelung dinyahtenagakan, spring menolak angker ke belakang dan sesentuh terbuka. Arka terbentuk apabila arus terganggu, dan pelongsor arka membelah, menyejukkan, dan memadamkannya. Inilah sebabnya mengapa hayat kenalan disebut dalam kitaran operasi pada beban undian dan bukannya dalam tahun.
Geganti Beban Lebih: Perlindungan Lebih Perlahan dan Lebih Pintar
Geganti beban lampau sengaja perlahan. Motor menarik enam hingga lapan kali arus terkadar semasa permulaan biasa, jadi peranti yang bertindak balas serta-merta tidak akan membiarkan motor berjalan.
Dalam geganti beban lampau terma, arus motor melalui elemen pemanas atau melalui primer pengubah arus. Jalur dwilogam membengkok semasa ia dipanaskan, dan selepas masa yang cukup ia menghalang mekanisme yang membuka sesentuh yang biasanya tertutup dalam litar gegelung. Kelas perjalanan menerangkan kelajuan pada enam kali arus yang ditetapkan. Perjalanan Kelas 10 dalam masa 10 saat, Kelas 20 dalam masa 20 saat dan Kelas 30 dalam masa 30 saat. Kipas inersia tinggi, penghantar yang dimuatkan, dan permulaan panjang biasanya memerlukan Kelas 20 atau lebih tinggi.
Geganti beban lampau elektronik menggantikan dwilogam dengan pengubah arus dan litar pengukur. Mereka masih mengikuti model terma, tetapi mereka menambah kehilangan fasa, ketidakseimbangan fasa, dan pengesanan kerosakan tanah, dan kelas perjalanan boleh dilaraskan. Dalam panel yang dibina dengan fius, di mana satu fius yang ditiup boleh meninggalkan motor berjalan pada dua fasa, pengesanan tambahan itu berbaloi dengan kos tambahan. Tetapkan arus kepada amp beban penuh papan nama motor, kemudian laraskan untuk faktor servis dan untuk suhu di dalam kepungan dan bukannya suhu bilik.
Litar Kawalan: Mula, Berhenti dan Kenalan Seal-In
Litar kawalan adalah apa yang menjadikan pemula berkelakuan boleh diramalkan. Urutannya mudah, dan setiap langkah penting:
- Kuasa kawalan tersedia pada butang berhenti, yang biasanya ditutup.
- Menekan butang mula menutup sesentuh yang biasanya terbuka dan arus mengalir ke gegelung penyentuh.
- Gegelung memberi tenaga, sesentuh utama ditutup, dan sesentuh tambahan yang biasanya terbuka ditutup selari dengan butang mula.
- Melepaskan butang mula menjadikan gegelung bertenaga melalui sesentuh tambahan itu, yang dikenali sebagai sesentuh pengedap atau pegangan.
- Menekan henti, kehilangan kuasa kawalan, atau tersandung geganti beban lampau memutuskan litar gegelung, sesentuh terbuka dan sesentuh seal-in mengeset semula dirinya sendiri.
Langkah terakhir menerangkan tingkah laku keselamatan yang patut diingat. Jika voltan bekalan hilang, pemula terputus dan tidak dimulakan semula dengan sendirinya apabila kuasa kembali. Pengendali perlu menekan mula semula. Itu ialah perlindungan undervoltage, dan ia adalah satu perbezaan yang jelas antara pemula berasaskan penyentuh dan geganti penyelak magnet, yang memegang kedudukan terakhirnya tanpa arus gegelung sama sekali.
Apabila Pemula Perlu Melakukan Lebih Daripada Mula dan Berhenti
- Pemula membalikkan: dua penyentuh dengan saling kunci mekanikal dan elektrik, menukar dua fasa untuk menukar putaran.
- Pemula delta bintang: tiga penyentuh mengkonfigurasi semula penggulungan, memotong arus permulaan kepada kira-kira satu pertiga daripada nilai talian terus.
- Pemula lembut: thyristor menaikkan voltan, kemudian penyentuh pintasan membawa arus larian.
- Pemacu frekuensi boleh ubah: mengawal kelajuan serta permulaan, dengan penyentuh digunakan sebagai pemutus sambungan dan bukannya sebagai peranti pensuisan.
Modul Geganti dan Geganti Melekat Di Dalam Panel Pemula
Bukan semua kerja pensuisan dalam panel kawalan kepunyaan penyentuh. Geganti interpos mengasingkan output PLC daripada litar gegelung, darabkan sesentuh untuk petunjuk dan penggera, dan menukar beban kecil yang akan membazirkan hayat penyentuh besar. Untuk pekerjaan itu, dipasang di rel modul kawalan industri pastikan panel kemas dan boleh diservis.
Modul geganti rel langsing ialah jawapan praktikal apabila panel perlu berkembang tanpa ruang kabinet baharu, kerana beberapa saluran muat dalam lebar satu peranti konvensional.

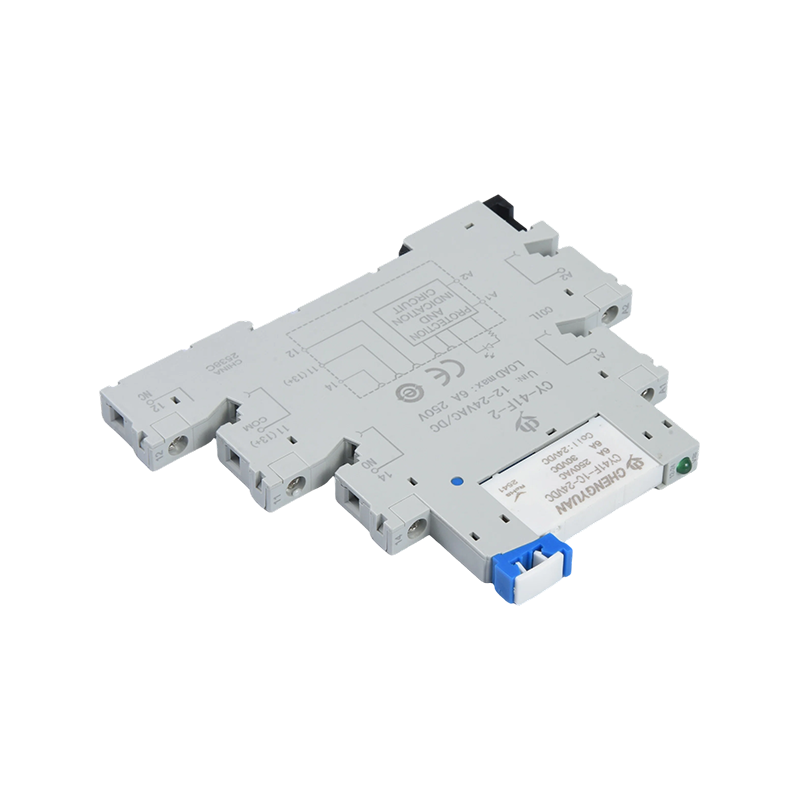

Modul Geganti Rel DIN Slim M41F, 6A Modul geganti rel penjimatan ruang dengan sehingga 32 saluran, pensuisan 6A, perlindungan terbina dalam dan pengasingan arus kuat/lemah untuk kabinet kawalan padat. Lihat Produk → Apabila beban tersuis ialah tebing pemanas perintang atau keluaran arus tinggi dan bukannya motor, geganti arus tinggi membawa arus tanpa jejak kontaktor.
Geganti Kuasa SPDT Arus Tinggi CYT90 Geganti SPDT padat diberi nilai 20A/30A 250VAC, sesuai untuk pensuisan output arus tinggi dalam perkakas, pemanas industri dan automasi. Lihat Produk → Untuk litar keluaran yang memerlukan penarafan sesentuh yang ditetapkan dan pemasangan rel DIN yang bersih, modul geganti rel industri 16 A merangkumi kebanyakan tugas bantu dan isyarat dalam panel pemula.
Modul Geganti Rel Industri MCYF3 14F 16A Modul geganti rel 16A modular dengan sehingga 32 saluran, sesuai untuk kawalan industri terpusat dan litar keluaran panel pemula. Lihat Produk → Semakan Pemilihan Yang Memutuskan Sama ada Pemula Bertahan
Kebanyakan masalah permulaan berpunca daripada keputusan pemilihan yang dibuat pada peringkat sebut harga dan bukannya kecacatan pembuatan. Ini adalah semakan yang patut dijalankan sebelum pesanan dibuat.
Jadual: semak untuk berjalan sebelum memesan pemula motor atau penyentuh gantian dan set beban lampau. | Parameter | Perkara yang perlu disahkan | Mengapa ia penting |
| Kategori penggunaan | AC-3 untuk motor sangkar tupai, AC-1 hanya untuk beban rintangan | Sesentuh AC-1 digunakan pada kimpalan tugas motor sebelum waktunya |
| Voltan gegelung | Padan dengan pengubah kawalan dan penurunan voltan pendawaian | Voltan rendah menyebabkan chatter dan coil burnout |
| Tetapan beban berlebihan | Amp beban penuh motor, dilaraskan untuk faktor servis dan haba panel | Tetapan yang disalin menyebabkan perjalanan kacau ganggu atau tiada perlindungan langsung |
| Kelas perjalanan | 10, 20, atau 30 berdasarkan masa mula yang diukur | Terlalu cepat perjalanan kelas pada setiap permulaan biasa |
| Kontak bantus | Maklum balas pengedap, saling kunci dan PLC dikira secara berasingan | Ketiadaan kenalan memaksa pengubahsuaian medan kemudian |
| Kitaran tugas | Bermula setiap jam dan sama ada jogging digunakan | Sentuhan yang kerap memendekkan hayat sentuhan secara mendadak |
Mod Kegagalan dan Apa yang Mereka Beritahu Anda
- Berbual pada permulaan: voltan kawalan terlalu rendah, terminal gegelung longgar atau pengubah kawalan yang gagal.
- Sesentuh utama yang dikimpal: sesentuh bersaiz kecil, tugas berjoging, atau masalah mekanikal dalam mesin yang digerakkan.
- Gangguan gangguan: beban lampau ditetapkan di bawah amp beban penuh motor, fasa tunggal, kandang panas atau kelas perjalanan yang salah.
- Kehabisan gegelung: operasi berterusan pada voltan berkurangan atau angker yang tidak boleh duduk dengan betul.
- Satu fasa terbuka selepas perjalanan: periksa sesentuh geganti beban lampau dan litar kawalan sebelum menggantikan keseluruhan pemula.
Jawapan Pantas
Apakah perbezaan antara penyentuh dan pemula motor?
Penyentuh hanya menukar kuasa. Pemula menggabungkan penyentuh dengan geganti beban lampau dan litar kawalan, jadi ia bertukar dan melindungi pada masa yang sama.
Mengapakah pemula berjalan beberapa saat selepas bermula?
Selalunya beban lampau ditetapkan terlalu rendah, kelas perjalanan terlalu cepat untuk permulaan yang panjang, atau satu fasa hilang. Periksa arus yang ditetapkan pada papan nama dahulu, kemudian ukur masa mula dan arus pada ketiga-tiga fasa.
Penghidup motor berfungsi kerana dua peranti dengan skala masa yang berbeza bekerjasama. Penyentuh bertindak balas dalam milisaat dan menukar arus motor penuh. Geganti beban lampau bertindak balas dalam beberapa saat dan mengeluarkan arus itu sebelum belitan rosak. Setelah litar gegelung, sesentuh pengedap, dan tetapan beban lampau difahami, penyelesaian masalah pemula berhenti menjadi tekaan dan menjadi senarai pendek ukuran.
Jika anda menentukan pemula, penyentuh gantian atau geganti yang terletak di sebelahnya dalam panel, pemadanan penilaian sesentuh dan voltan gegelung dengan tugas sebenar ialah perbezaan antara panel yang berjalan selama sedekad dan panel yang dibuka setiap suku tahun.
