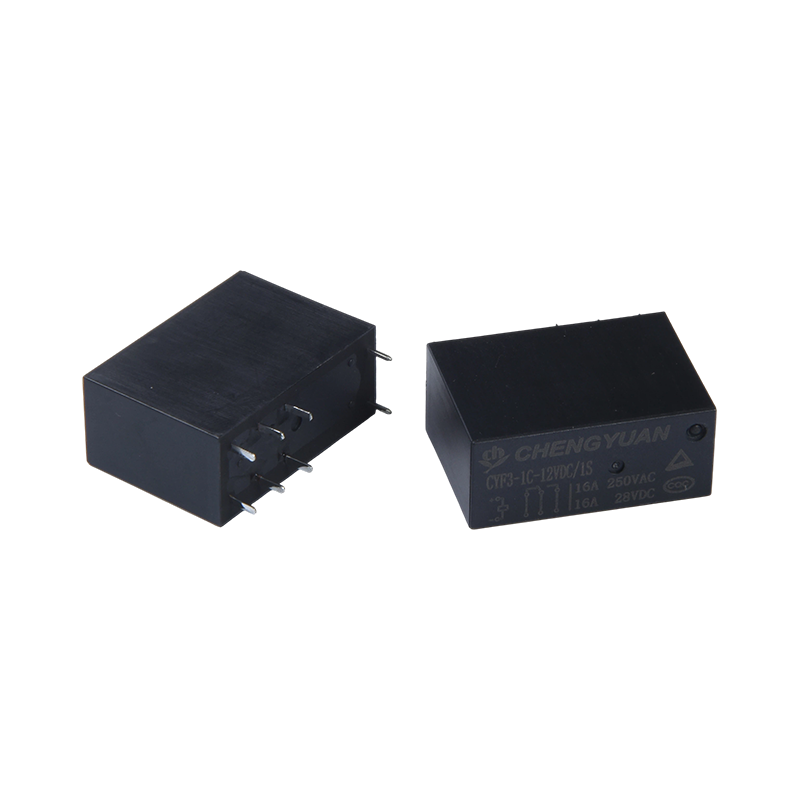

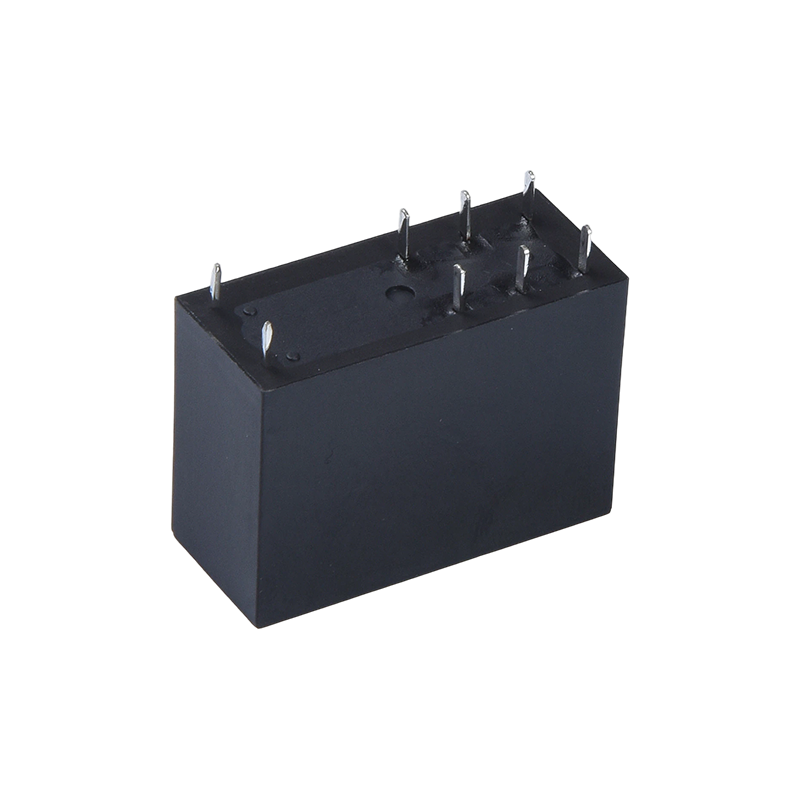

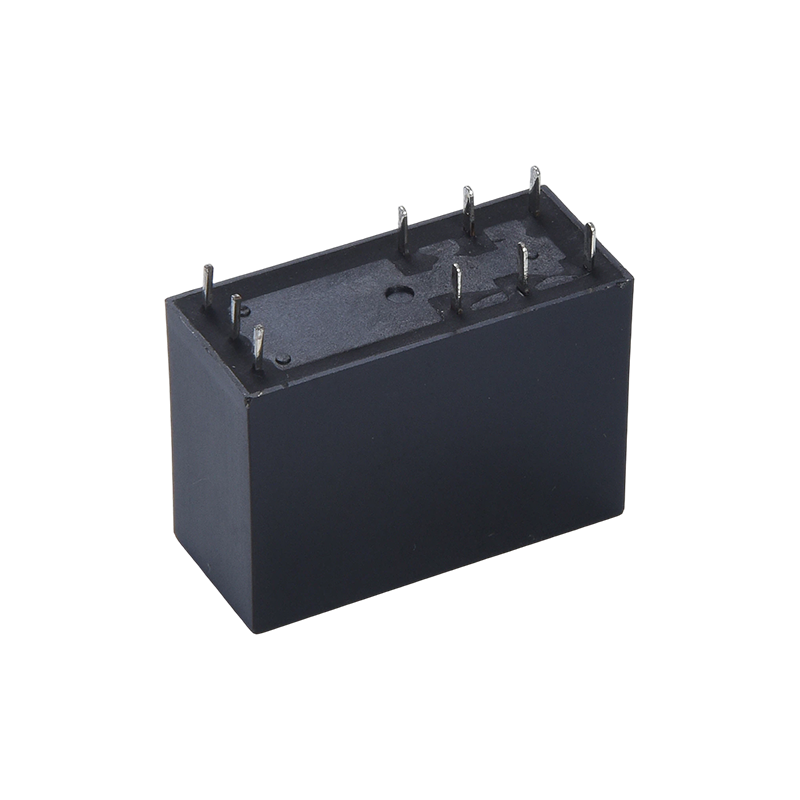

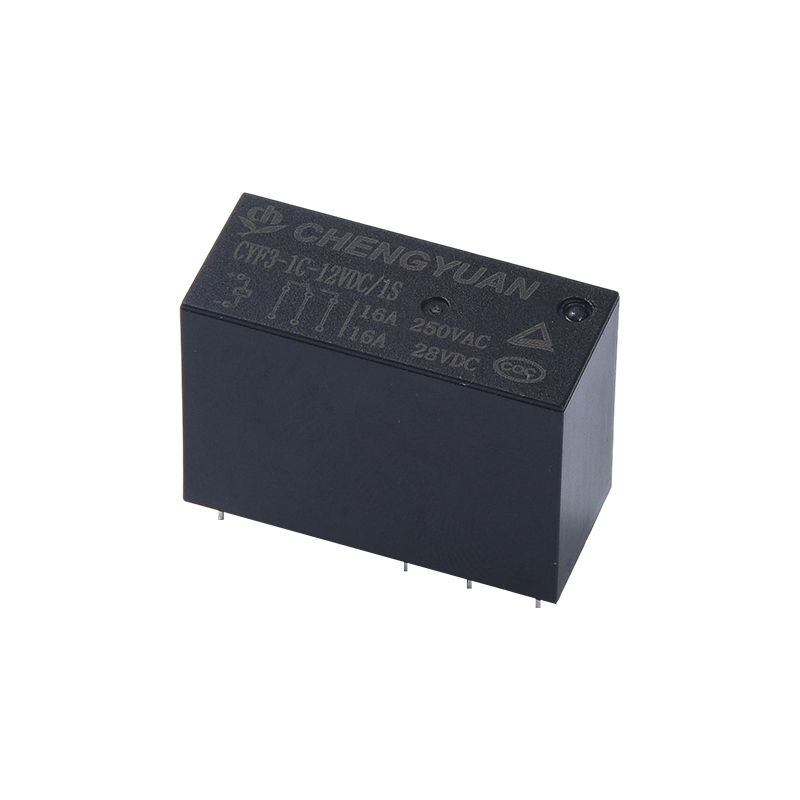

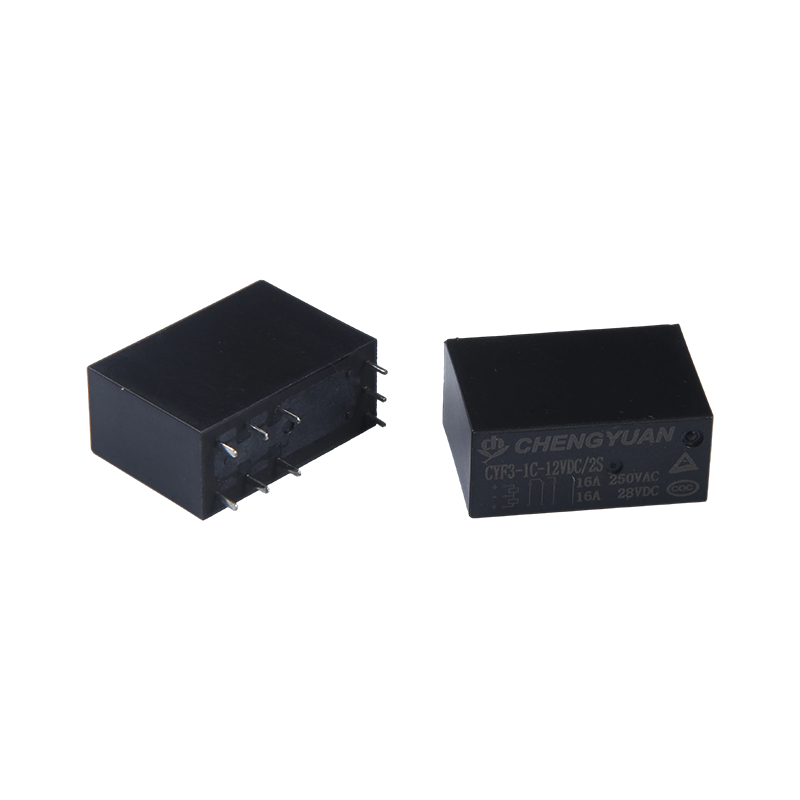

I. Struktur Produk dan Ciri-ciri Pemasangan
1. Struktur Teras: Mengguna pakai struktur penyelak magnet, memastikan keadaan semasa dikekalkan walaupun selepas kuasa dikeluarkan dari hujung kawalan, mencapai pensuisan kuasa sifar.
2. Ciri-ciri Pemasangan: Saiz kecil, sesuai untuk senario pemasangan berketumpatan tinggi, menjimatkan ruang papan PCB dengan berkesan;
3. Boleh Disesuaikan dengan Pemasangan Automatik: Reka bentuk struktur serasi dengan proses pemasangan standard, memudahkan pemasangan besar-besaran dan meningkatkan kecekapan pengeluaran.
II. Senario Berkenaan
1. Peralatan Komunikasi: Sesuai untuk pensuisan dan kawalan litar dalam pelbagai peranti komunikasi, memastikan penghantaran isyarat yang stabil;
2. Peralatan Keselamatan: Sesuai untuk pemantauan keselamatan, sistem penggera dan peralatan keselamatan lain, memastikan operasi yang selamat dengan kebolehpercayaan yang tinggi dan rintangan voltan.
3. Peralatan Pejabat: Digunakan untuk kawalan litar dalaman dalam peralatan pejabat seperti pencetak dan mesin penyalin;
4. Perkakas Rumah: Sesuai untuk kawalan beban dan pensuisan litar dalam peralatan rumah seperti penghawa dingin dan ketuhar gelombang mikro.
III. Kelebihan Teras
1. Kapasiti Beban Tinggi: Kapasiti pensuisan kenalan 17A, sesuai untuk keperluan kawalan peralatan sederhana dan berkuasa tinggi, dengan pelbagai aplikasi yang lebih luas;
2. Rintangan Voltan Tinggi: Rintangan voltan 5000V, meningkatkan keselamatan dalam persekitaran litar yang kompleks;
3. Pemasangan Fleksibel: Saiz kecil untuk pemasangan berketumpatan tinggi, menjimatkan ruang dalaman;
4. Penggunaan Kuasa Rendah dan Pengekalan Jangka Panjang: Struktur penyelak magnet mencapai pensuisan kuasa sifar dan pengekalan keadaan jangka panjang, mengurangkan penggunaan tenaga.
5. Pensijilan Autoritatif: TUV dan CQC diperakui, mengurangkan risiko kegagalan dan meningkatkan kebolehpercayaan.
Data Kenalan
| taip | CYA |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100 mΩ maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan) | 10A250VAC |
| Maks. menukar arus | 15A |
| Maks. voltan pensuisan | 250VAC |
| Maks. kuasa pensuisan | 2500VA |
| Min. menukar beban | 6V 1A |
Ciri-ciri
| Masa operasi (pada voltan gegelung terkadar) | 8ms Maks. ( Tiada diod) |
| Masa keluaran | 5ms Maks. ( Tiada diod) |
| Rintangan penebat | Min 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:750VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan: 1500VAC , 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min |
| Memusnahkan | 10G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10,000,000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100,000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃( tiada pemeluwapan) |
| Berat badan | Lebih kurang 8.5g |
Data Gegelung (pada 20℃)
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 3 | 120 | 25 | Lebih kurang 0.36W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Data yang ditunjukkan di atas adalah nilai awal. Jangan epal voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung thd.

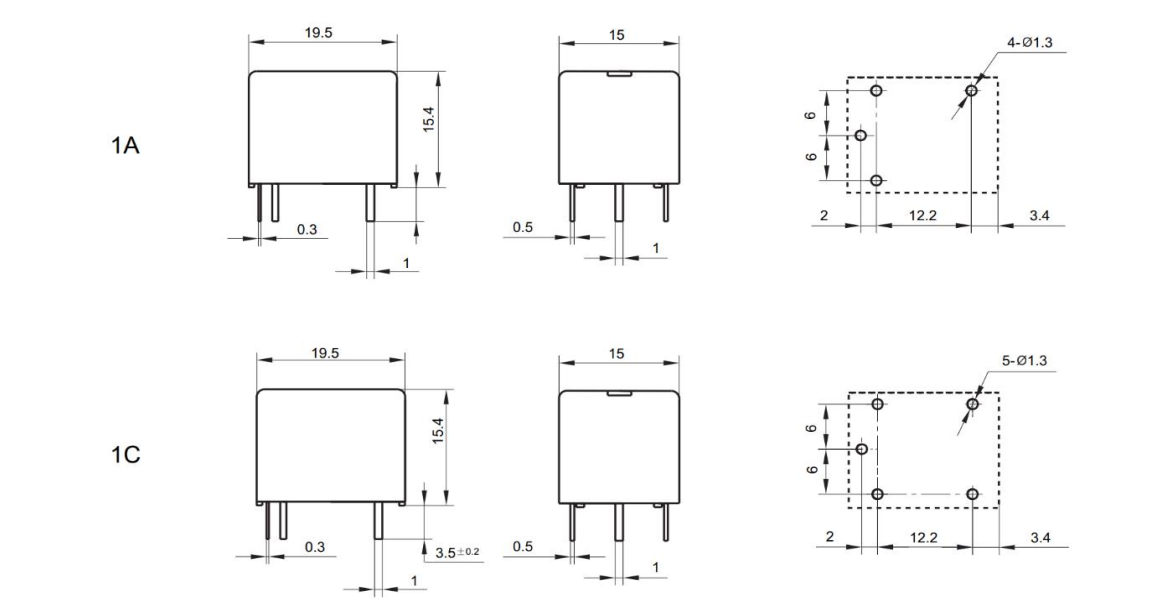

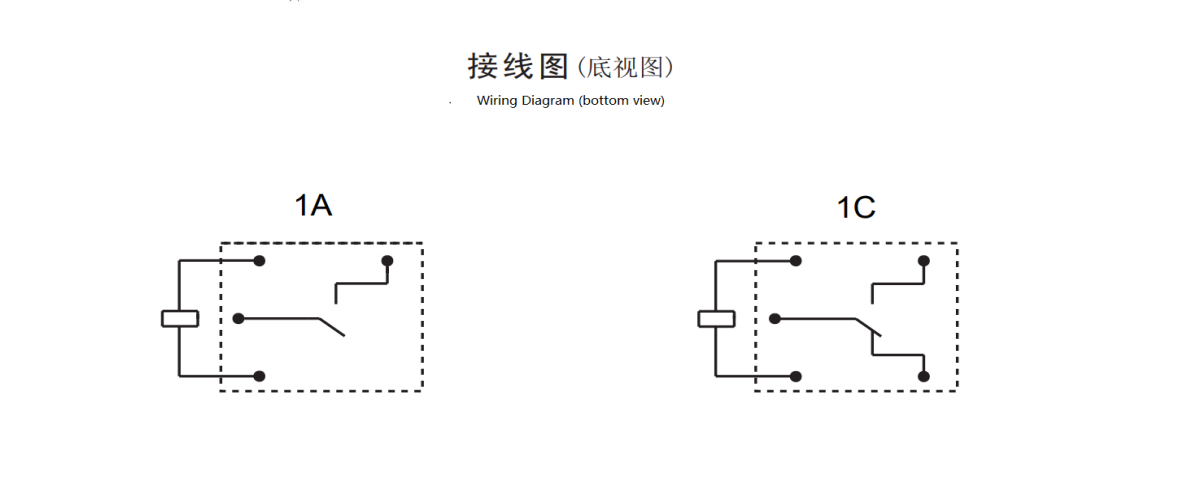

Dimensi rangka, Rajah pendawaian, susun atur PCB (Unit: mm)

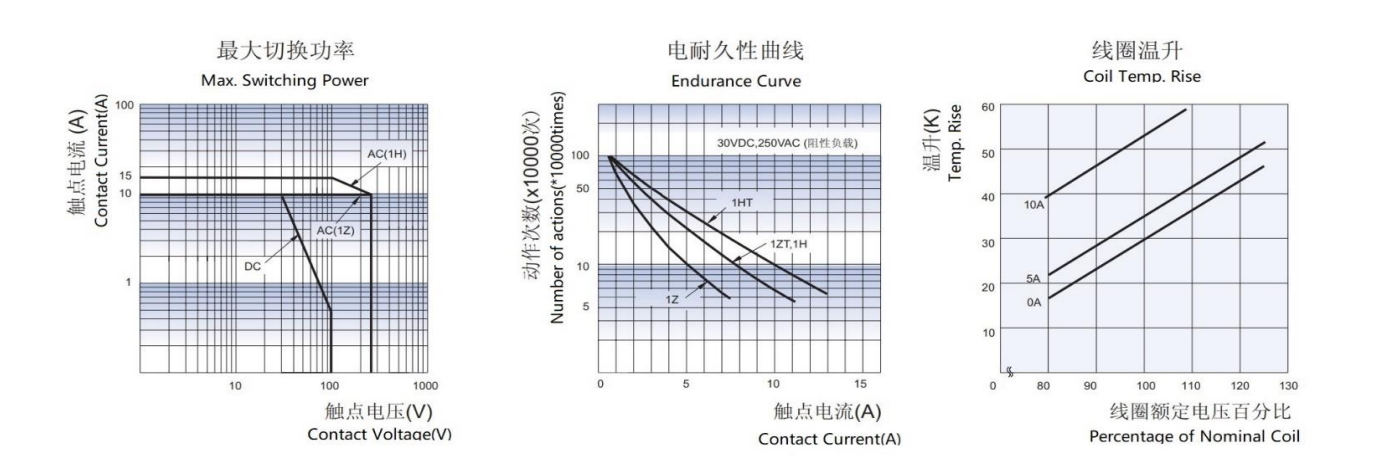

Lengkung Ciri
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Jenis: CYA
2: Bilangan Tiang: 1-1 Tiang
3: Susunan Hubungan: C Dari C ; H Dari A ; B Dari B
4: Voltan Nominal: 3,5,6,9,12,18,24,48VDC
5: Warna Penutup: T -Putih; H-Hitam; L-Biru 6:Kuasa Gegelung: D-0.45W L-0.36W
7: Pembinaan Perlindungan: kalis S-Flux,
SH- Jenis bertutup boleh dibasuh
8: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan khas
(1): Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
(2): Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
(3): Keperluan khusus pelanggan (XX) akan dinilai oleh syarikat kami dan kemudian ditandakan dengan simbol ciri.
