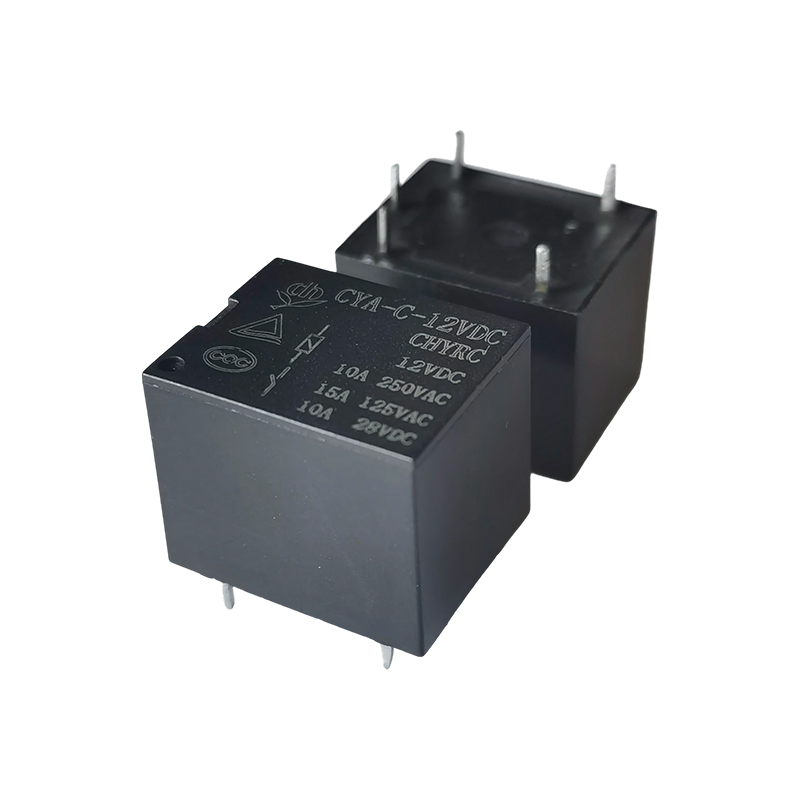

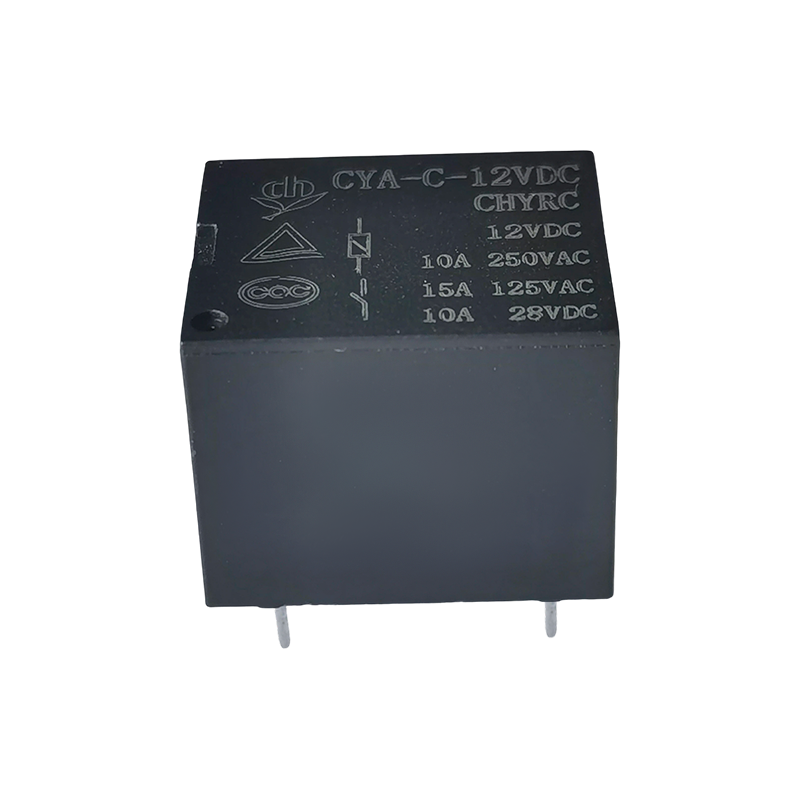

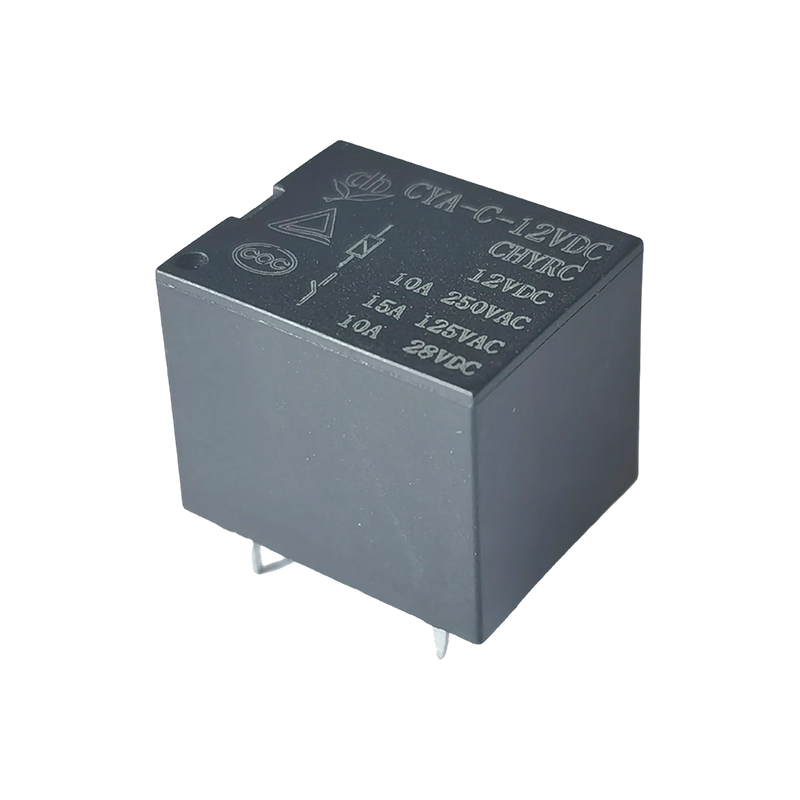

ciri-ciri:
• Keserasian beban lebar: Serasi dengan beban AC 15A 125VAC, 12A 250VAC AC dan beban DC 10A 28VDC, meliputi kebanyakan keperluan pensuisan litar kuasa rendah hingga sederhana.
• Voltan gegelung fleksibel: Menyokong voltan gegelung 3VDC-48VDC, secara langsung sepadan dengan pelbagai spesifikasi voltan litar kawalan tanpa memerlukan modul penukaran voltan tambahan.
• Reka bentuk penggunaan kuasa yang rendah: Penggunaan kuasa gegelung hanya 0.36W, mengurangkan penggunaan kuasa keseluruhan peralatan dan menjadikannya sesuai untuk peranti berkuasa bateri.
• Pensijilan dwi berwibawa: Lulus pensijilan TUV dan CQC, mematuhi piawaian keselamatan antarabangsa dan domestik, dan sesuai untuk produk terminal yang dijual di pelbagai pasaran.
• Pemasangan PCB yang mudah: Menggunakan struktur 5-pin untuk pematerian dan pemasangan papan litar bercetak yang mudah; bentuk padat, seperti kiub gula menjimatkan ruang pemasangan dan sesuai untuk reka bentuk susun atur litar berketumpatan tinggi.
• Logik pensuisan yang jelas: Menggunakan borang hubungan lemparan tunggal kutub tunggal (SPST), menyediakan logik pensuisan yang mudah dan jelas, memudahkan reka bentuk litar dan mengurangkan kebarangkalian ralat pendawaian.
Senario Aplikasi:
• Perkakas rumah: Kawalan hidup/mati ketuhar elektrik kecil, dispenser air, suis kawalan jauh, dsb.
• Kawalan industri: Modul pengembangan PLC kecil, litar pensuisan isyarat sensor, pengasingan isyarat membolehkan dan kawalan hidup/mati litar.
• Rumah pintar: Soket pintar, modul kawalan pencahayaan, dsb., memadankan isyarat kawalan voltan rendah untuk pengurusan kuasa yang selamat.
| taip | CYA |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan) | 10A250VAC |
| Maks. menukar arus | 15A |
| Maks. voltan pensuisan | 250VAC |
| Maks. kuasa pensuisan | 2500VA |
| Min. menukar beban | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 8ms Maks. (Tiada diod) |
| Masa keluaran | 5ms Maks. (Tiada diod) |
| Rintangan penebat | Min 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka: 750VAC, 50/60Hz selama 1 minit |
| Antara gegelung dan sentuhan: 1500VAC, 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min |
| Memusnahkan | 10G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10,000,000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100,000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃(tiada pemeluwapan) |
| Berat badan | lebih kurang 8.5g |
| Data Gegelung (pada 20℃) |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 3 | 120 | 25 | Lebih kurang 0.36W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

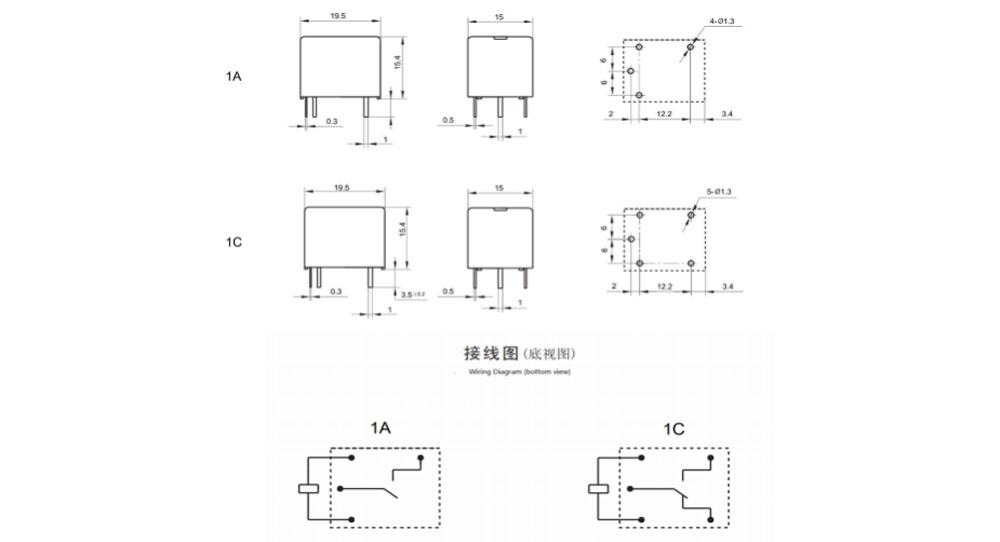

Dimensi rangka, Rajah pendawaian, susun atur PCB (Unit: mm)

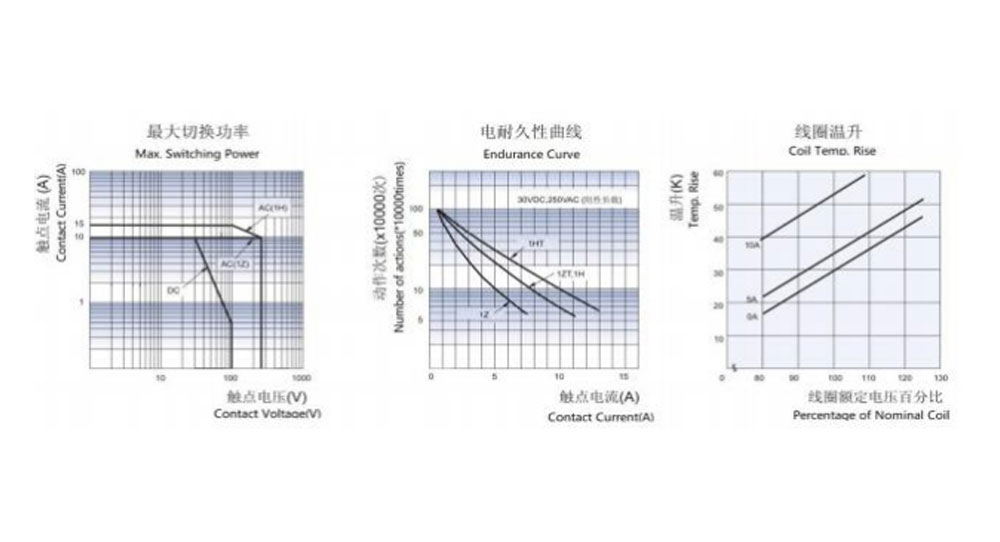

Lengkung Ciri
Maklumat Pesanan
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Jenis: CYA
2: Bilangan Tiang: 1-1Tiang
3: Susunan Hubungan: C Dari C; H Daripada A; B Daripada B
4: Voltan Nominal: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: Warna Penutup: W-Putih, H-Hitam, L-Biru
6: Gegelung Pwor: D-0.45W L-0.36W
7: Pembinaan Pelindung: Kalis S-Flux, jenis SH-Sealed boleh dibasuh
8: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan khas
(1) Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
(2) Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
(3) Akhiran khas tersuai tersedia selepas dinilai oleh CHENGYUAN.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu. Kami tidak dapat menilai semua prestasi dan parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan. Sila buka hud pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi chengyuan untuk perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
