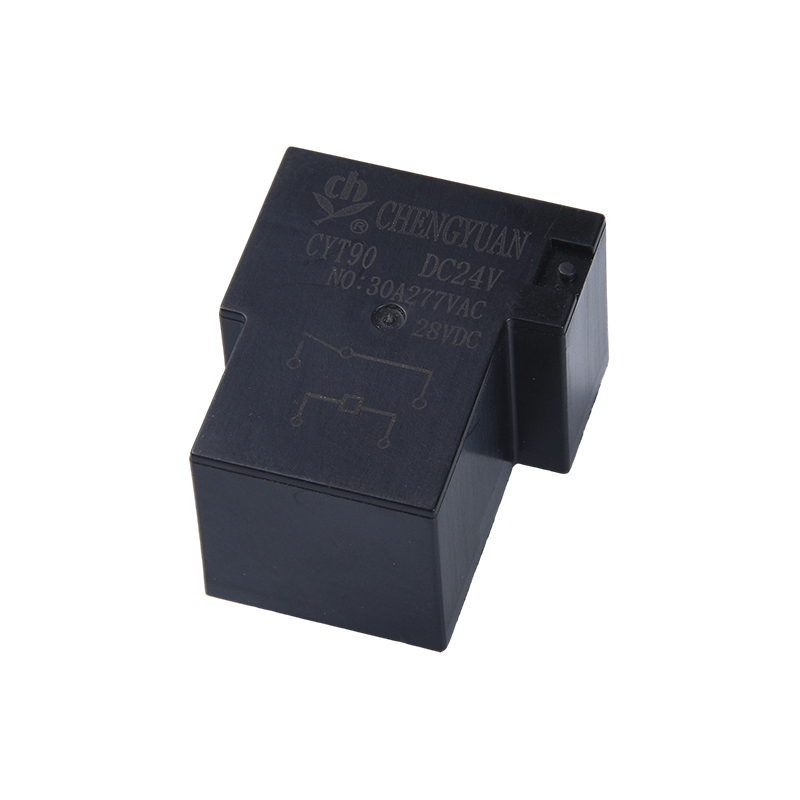

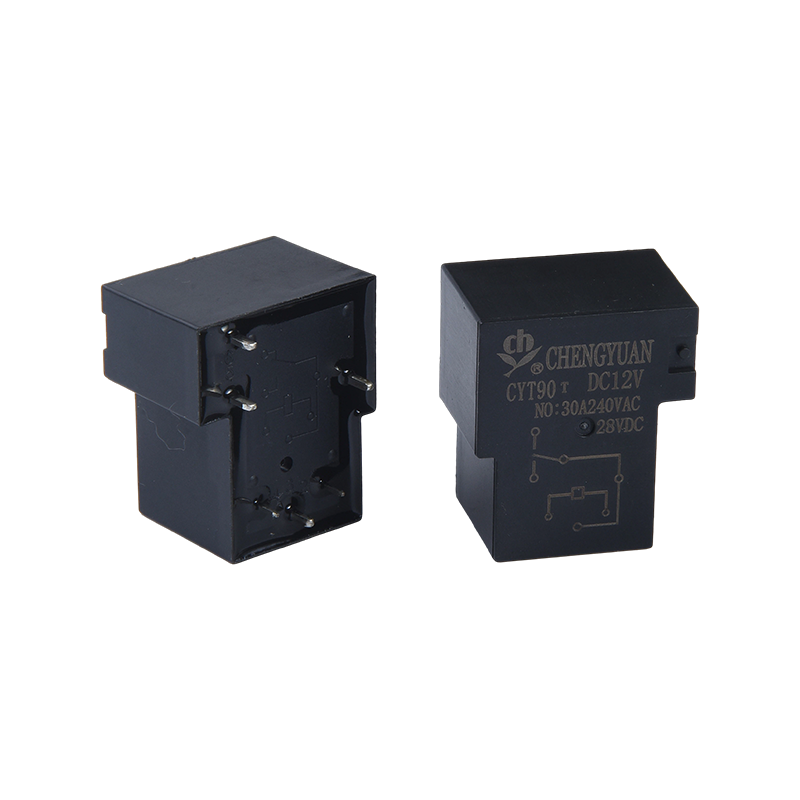

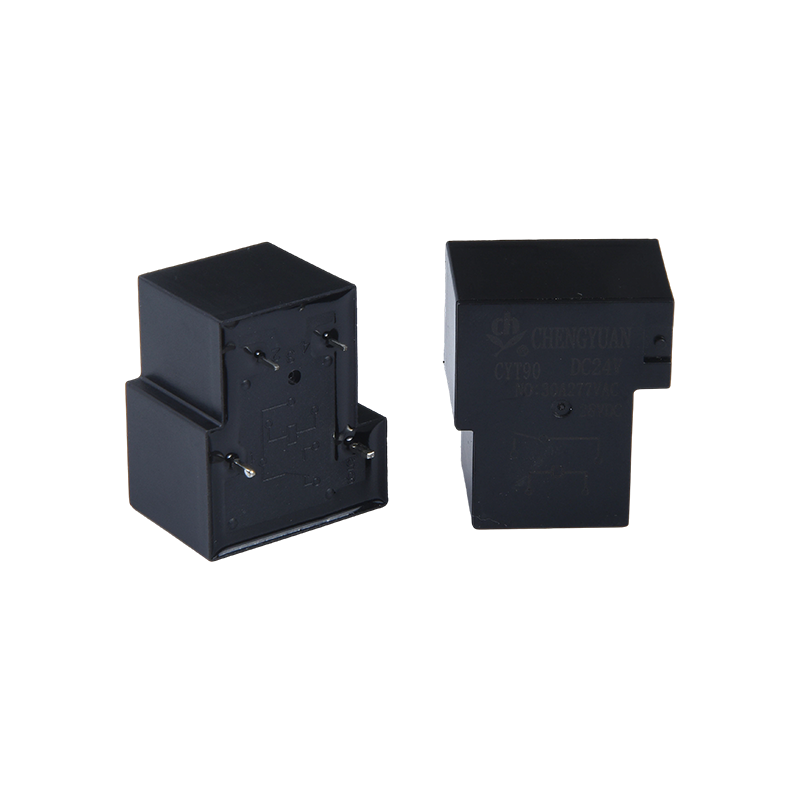

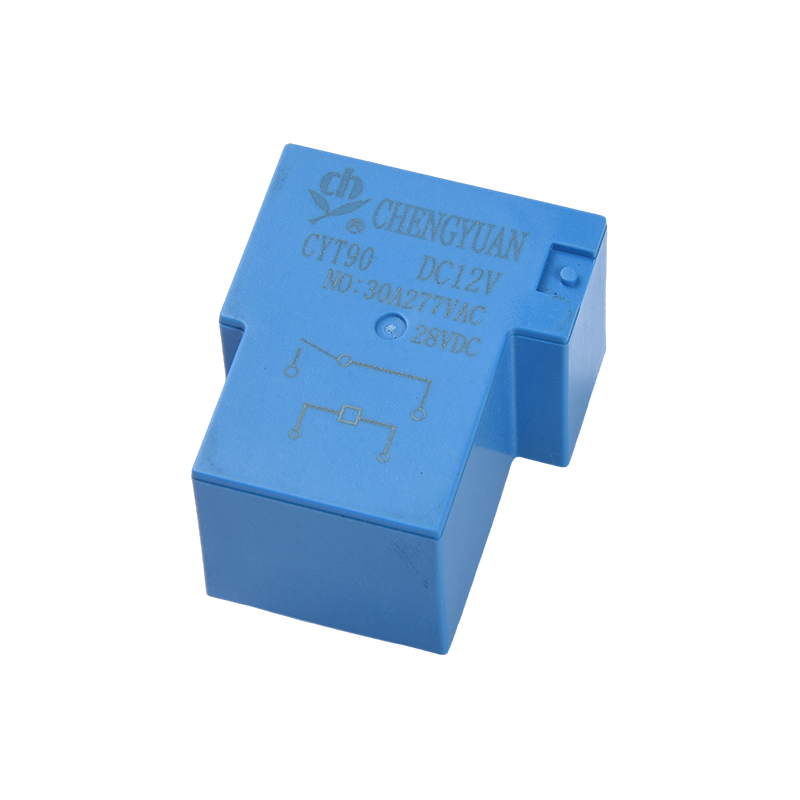

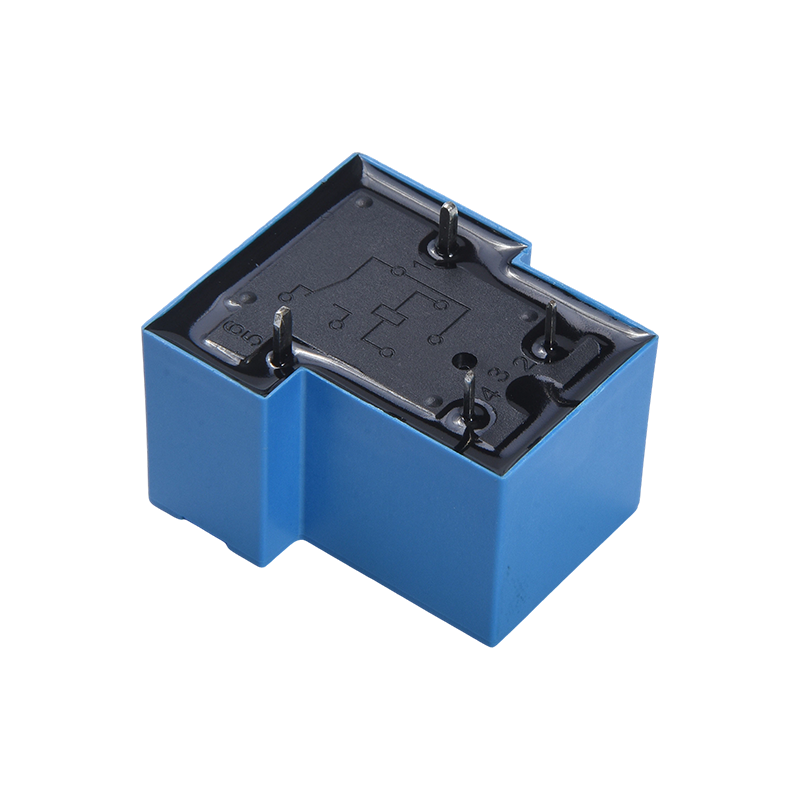

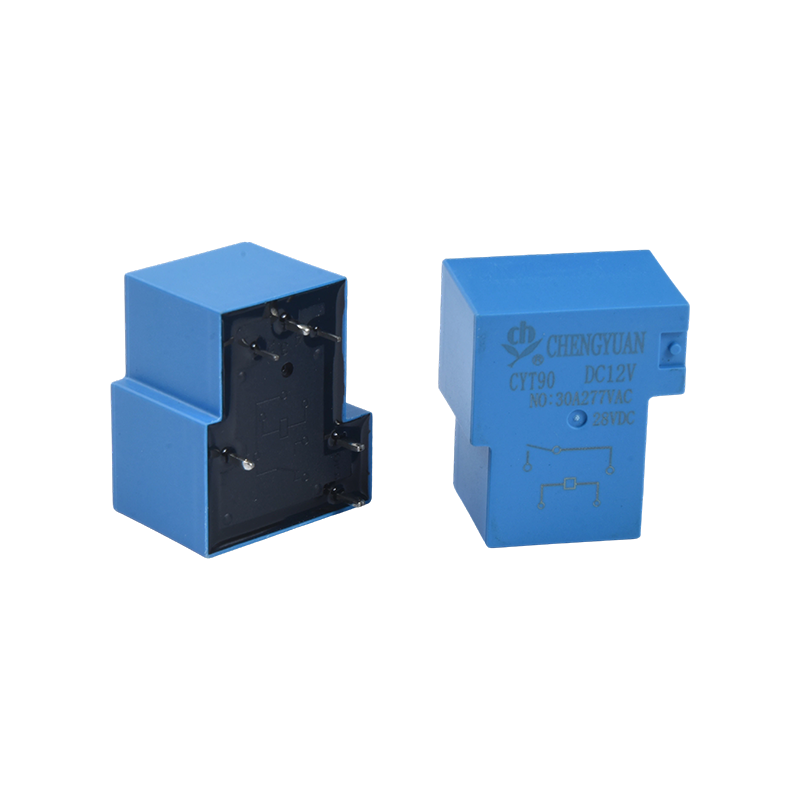

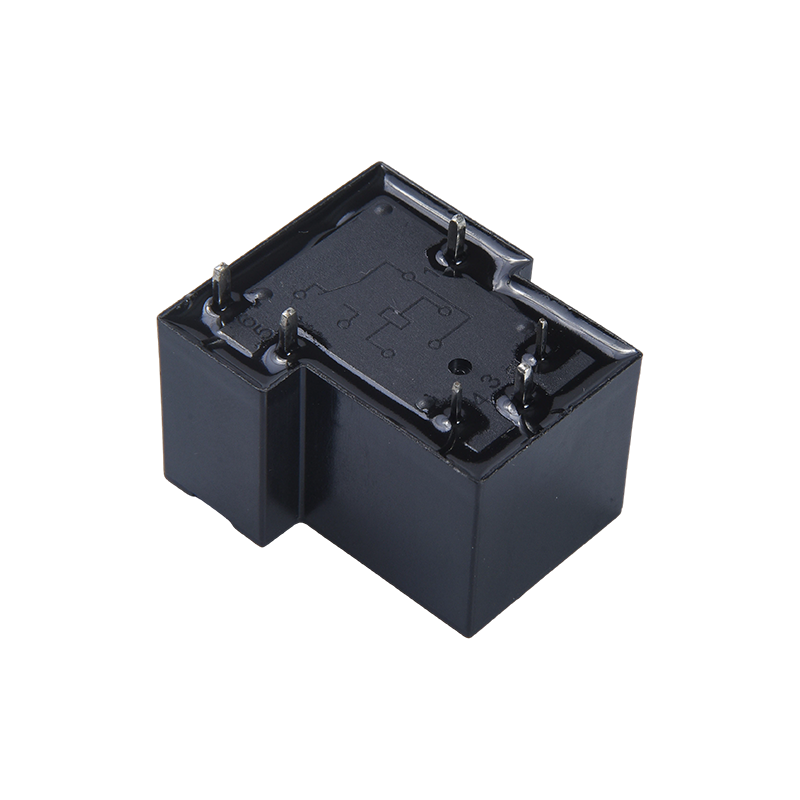

I. Ciri-ciri:
1. Pelbagai Pilihan Pemasangan: Menyediakan pelbagai pilihan pemasangan untuk disesuaikan dengan senario pemasangan peralatan yang berbeza, meningkatkan kemudahan pemasangan;
2. Reka Bentuk Padat: Sebagai relay berkuasa tinggi yang kecil, saiznya yang padat menjimatkan ruang pemasangan dalaman;
3. Struktur SPDT: Menggunakan struktur balingan dua kutub tunggal, menyediakan logik pensuisan yang jelas dan menyesuaikan diri dengan pelbagai keperluan pensuisan litar berkuasa tinggi.
II. Fungsi Teras dan Senario Berkenaan:
1. Fungsi Teras: Menyediakan kawalan pensuisan arus tinggi, penukaran isyarat dan fungsi pensuisan beban, memastikan operasi litar peralatan berkuasa tinggi yang stabil;
2. Perkakas Rumah: Sesuai untuk penghawa dingin, periuk aruhan, peti sejuk, periuk nasi, dan peralatan rumah lain, membolehkan kawalan pensuisan beban kuasa tinggi;
3. Kawalan Perindustrian: Sesuai untuk pemanas, peranti pengudaraan, dan peralatan lain dalam automasi perindustrian, memenuhi keperluan kawalan semasa tinggi bagi senario industri;
4. Rumah Pintar dan Teknologi Baru Muncul: Berkenaan dengan peralatan keselamatan, sistem pencahayaan, peralatan tenaga baharu dan Internet of Things, menyokong penukaran isyarat dan penukaran beban.
IV. Kelebihan Utama:
1. Pengendalian Kuasa Tinggi: Reka bentuk kuasa sentuhan tinggi boleh mengendalikan senario semasa tinggi 20A/30A, menawarkan kebolehsuaian yang kuat.
2. Pemasangan Fleksibel: Pelbagai pilihan pemasangan tersedia, serasi dengan keperluan pemasangan peralatan yang berbeza.
3. Pelbagai Aplikasi: Meliputi pelbagai bidang, termasuk perkakas rumah, kawalan industri, rumah pintar dan tenaga baharu, menawarkan kepelbagaian yang kukuh.
4. Saiz Kompak dan Kuasa Tinggi: Mencapai output kuasa tinggi dalam saiz padat, memenuhi permintaan dwi pengecilan peralatan dan kawalan kuasa tinggi.
Data Kenalan
| taip | CYT90 |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 6VDC) |
| Beban berkadar (Beban rintangan) | 20A/30A 250VAC |
| Maks. menukar arus | 20A/30A |
| Maks. voltan pensuisan | 250VAC |
| Maks. kuasa pensuisan | 5000VA/7500VA |
| Min. menukar beban | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 15ms Maks. (Tiada diod) |
| Masa keluaran | 10ms Maks. ( Tiada diod) |
| Rintangan penebat | Min 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:1500VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan : 2500VAC , 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz , pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz , pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min |
| Memusnahkan | 100G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃(tiada pemeluwapan) |
| Berat badan | Lebih kurang 24g |
| Data Gegelung (pada 20℃) |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 5 | 180 | 27 | Lebih kurang 0.9W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Data yang ditunjukkan di atas adalah nilai awal. Jangan gunakan voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung.

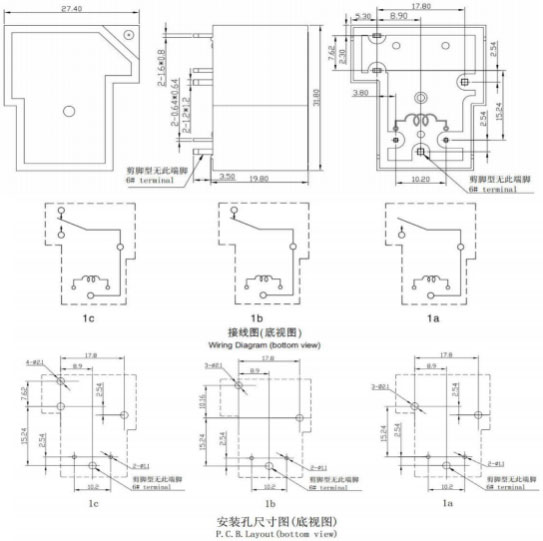

Dimensi rangka, Rajah pendawaian, reka letak PCB (Unit:mm)

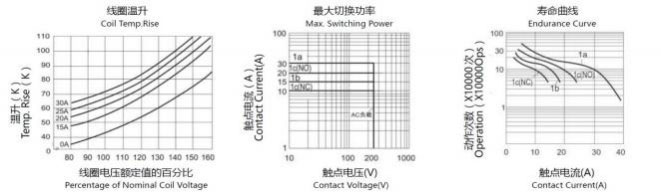

Lengkung Ciri
Maklumat Pesanan
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1： Jenis： CYT90
2: Bilangan Tiang: 1-1 Tiang
3: Susunan Hubungan: Borang A ; B Borang B ; C Borang C
4: Voltan Nominal: 5,6,9,12,15,18,24,48VDC
5: Warna Penutup: H-Hitam; L-Biru
6: Coil Pwor: D-0.9W
7: Pembinaan Perlindungan: kalis S-Flux,
Jenis bertutup SH boleh dibasuh
8: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
