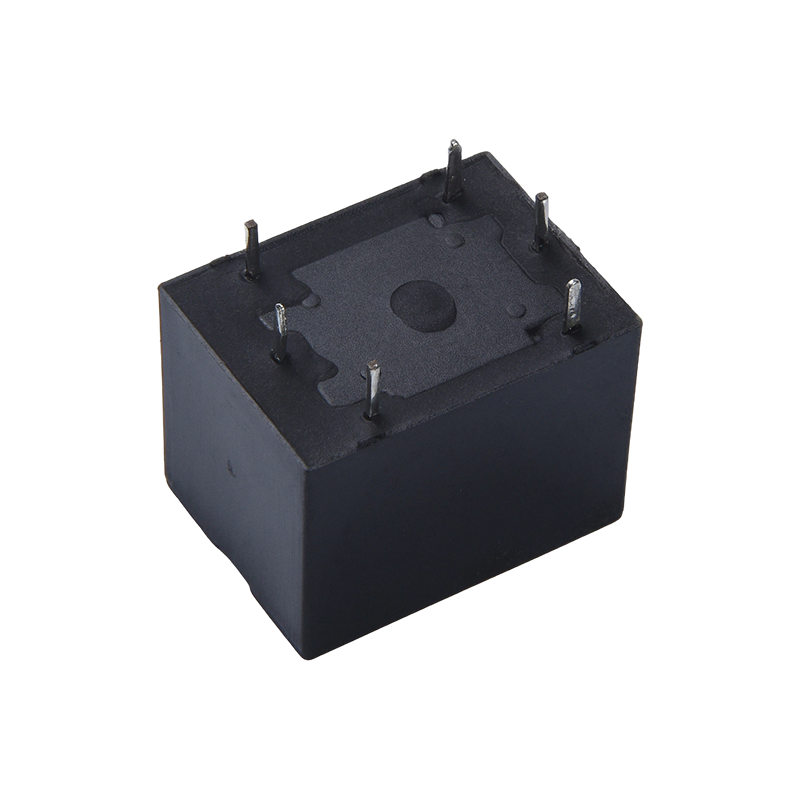

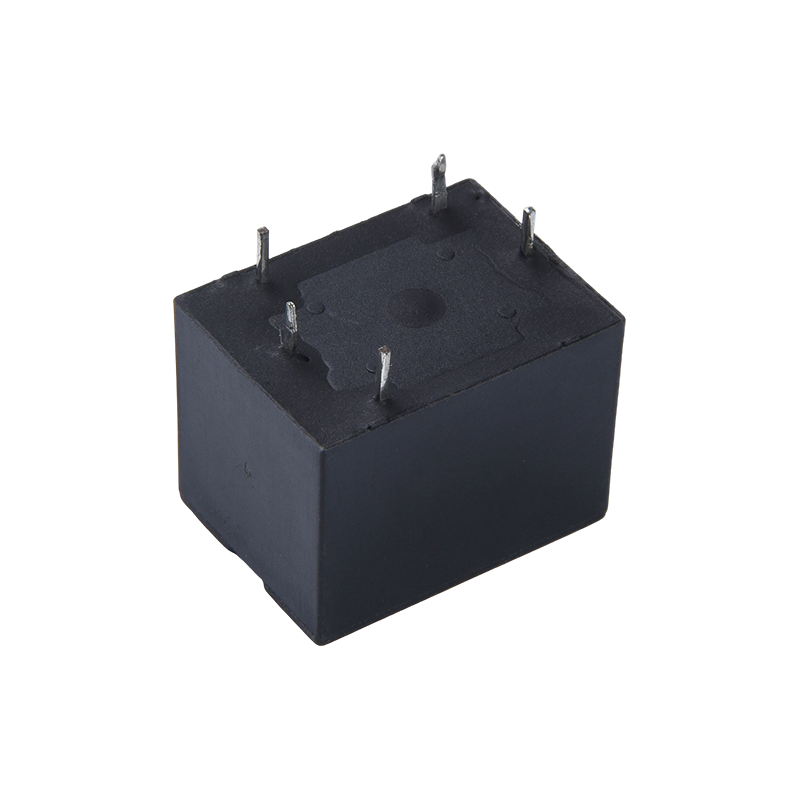

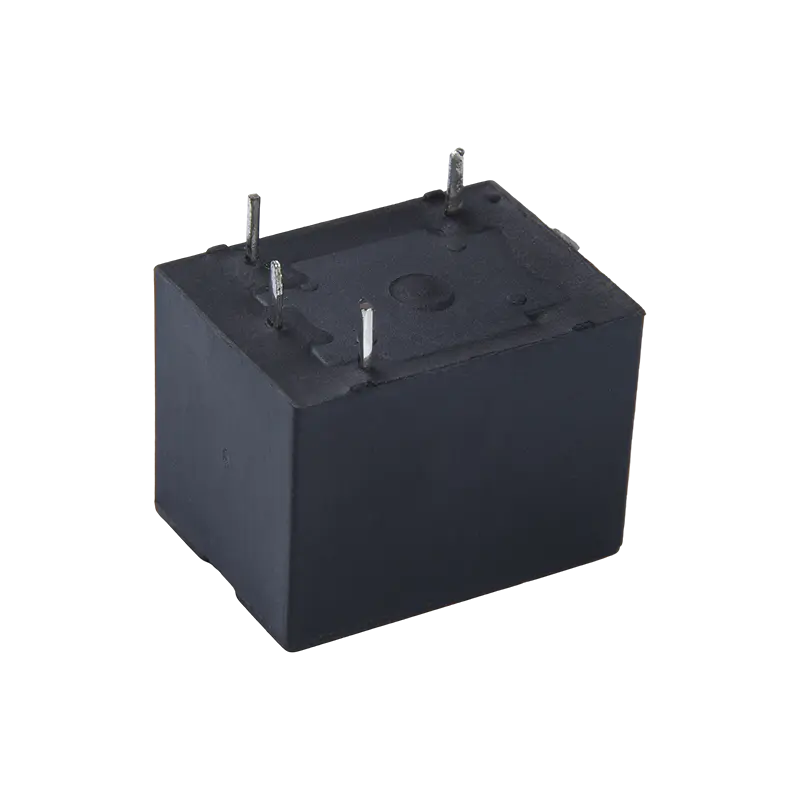

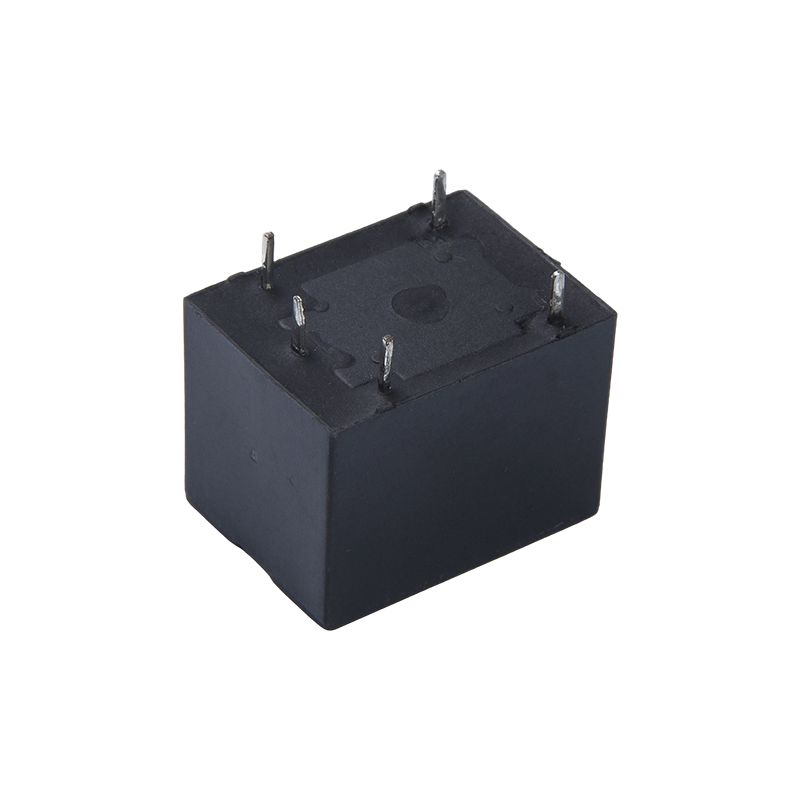

I. Ciri-ciri
1. Borang Perhubungan: Menyediakan satu borang hubungan biasa terbuka dan satu tukar ganti untuk memenuhi keperluan reka bentuk litar yang berbeza.
2. Ciri-ciri Pemasangan: Menggunakan pin papan litar bercetak standard untuk pemasangan PCB yang mudah, sesuai untuk proses pemasangan automatik;
3. Pilihan Pembungkusan: Dua pilihan pembungkusan tersedia: bertutup plastik dan tahan pateri, untuk memenuhi keperluan persekitaran yang berbeza.
4. Struktur Teras: Menggunakan struktur penyelak magnet gegelung tunggal atau gegelung dua untuk memastikan pengekalan keadaan jangka panjang selepas kegagalan kuasa.
II. Fungsi Teras dan Senario Berkenaan
1. Fungsi Teras: Mencapai pensuisan litar kuasa sifar, menyediakan pensuisan automatik dan pengasingan isyarat, dan mengekalkan keadaan semasa selepas kuasa kawalan dimatikan, sesuai untuk aplikasi pegangan jangka panjang.
2. Medan Grid Pintar: Berkenaan dengan senario seperti pemeteran elektrik dan suis kawalan jauh, yang membolehkan kuasa rendah, kawalan tepat;
3. Medan Tenaga Baharu: Boleh digunakan dalam peralatan tenaga baharu seperti penyongsang suria, memastikan keadaan litar yang stabil.
4. Bidang Perindustrian dan Rumah: Sesuai untuk automasi industri, rumah pintar, kawalan pencahayaan dan senario lain;
5. Medan Instrumentasi: Berkenaan dengan pautan kawalan litar pelbagai instrumen dan meter. III. Menggunakan Kelebihan Teras
1. Kelebihan Penggunaan Kuasa Sifar: Mengekalkan keadaan semasa selepas kegagalan kuasa, mencapai pensuisan penggunaan kuasa sifar, sesuai untuk aplikasi kuasa rendah.
2. Kapasiti Pensuisan Kenalan Tinggi: Beban pensuisan kenalan 15A, sesuai untuk keperluan kawalan kuasa sederhana dan tinggi;
3. Pemasangan dan Pemilihan Fleksibel: Saiz ultra-kecil, pin PCB standard, dan pelbagai pilihan pakej, sesuai untuk pemasangan padat dan persekitaran yang berbeza;
4. Pematuhan Alam Sekitar: Mematuhi piawaian RoHS, memenuhi keperluan untuk produk mesra alam;
5. Kekhususan Adegan yang Kuat: Sangat sesuai untuk kawalan jauh dan senario penyelenggaraan jangka panjang, dengan kepelbagaian dan kepraktisan yang luar biasa.
Parameter Kenalan
| Konfigurasi Kenalan | 1A | 1C |
| Rintangan Hubungan | 100mΩ (1A 6VDC) |
| Bahan Kenalan | AgSnO₂, AgCdO |
| Beban Kenalan (Resistif) | 10A 277VAC/28VDC |
| Voltan Pensuisan Maksimum | 277VAC / 30VDC |
| Arus Pensuisan Maksimum | 15A | 10A |
| Kuasa Pensuisan Maksimum | 2500VA |
| Ketahanan Mekanikal | 1×10⁷ kitaran |
| Ketahanan Elektrik | 5×10⁴ kitaran |
| Parameter | Spesifikasi |
| Rintangan Penebat | 100MΩ (500VDC) |
| Dielektrik Menahan Voltan | Antara Sentuhan dan Gegelung | 1500VAC selama 1 minit |
| Antara Kenalan Terbuka | 750VAC selama 1 minit |
| Masa Operasi (pada voltan terkadar) | ≤5ms |
| Masa Pelepasan (pada voltan terkadar) | ≤5ms |
| Terkejut | Kestabilan | 100m/s² (10g) |
| | kekuatan | 1000m/s² (100g) |
| Getaran | 10Hz~55Hz, amplitud berganda 1.5mm |
| Kelembapan | 35%~85% RH |
| Julat Suhu | -40°C ~ 85°C |
| Jenis Terminal | jenis PCB |
| Berat badan | Kira-kira 10g |
| Jenis Pembungkusan | Jenis tertutup plastik, jenis tahan pateri |
Nota:
(1) Semua nilai di atas adalah nilai awal;
Geganti Shengyuan
Parameter Gegelung
| Kuasa Gegelung Dinilai | Gegelung Tunggal ≤550mW |
| Gegelung Dwi ≤750mW |
Jadual Spesifikasi Gegelung 23℃
| Voltan Terkadar (VDC) | Tetapkan/Tetapkan Semula Voltan (VDC) | Lebar Nadi (ms) | Rintangan Gegelung Dwi (Ω±10%) | Rintangan Gegelung Tunggal (Ω±10%) |
| 5 | ≤3.80 | ≥50 | 47/47 | 45 |
| 6 | ≤4.50 | ≥50 | 100/100 | 100 |
| 9 | ≤6.80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13.5 | ≥50 | 900/900 | 900 |
| 24 | ≤18.0 | ≥50 | 1060/1370 | 1160 |
Sijil Keselamatan
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
| 1C | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |

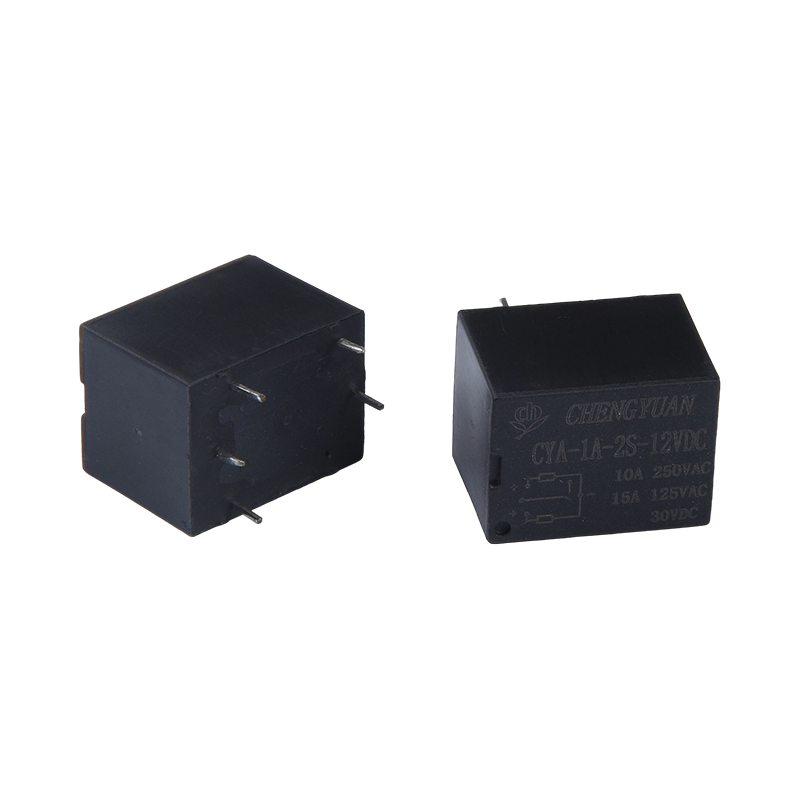

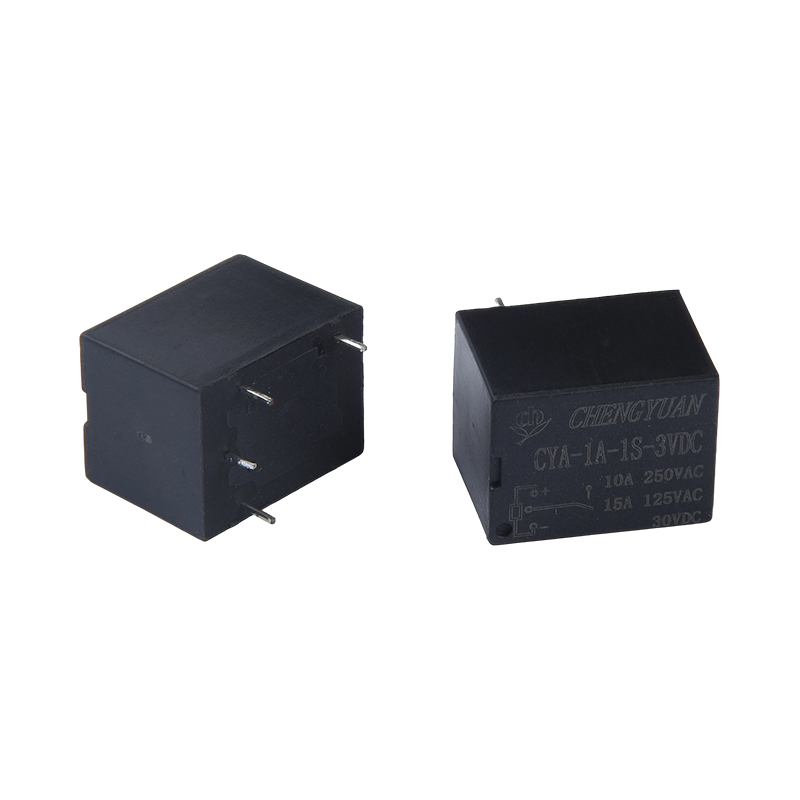

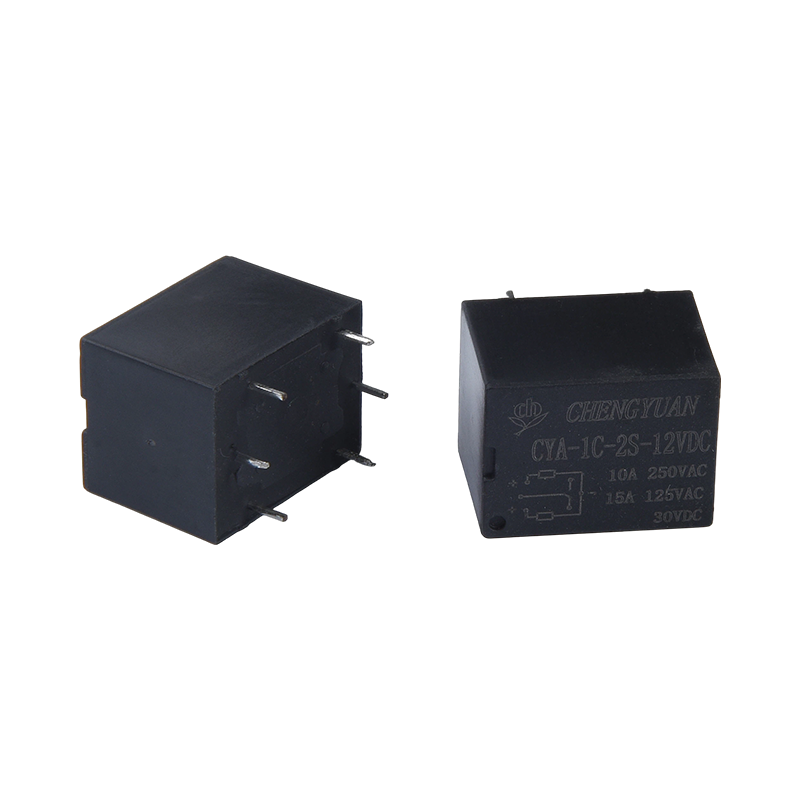

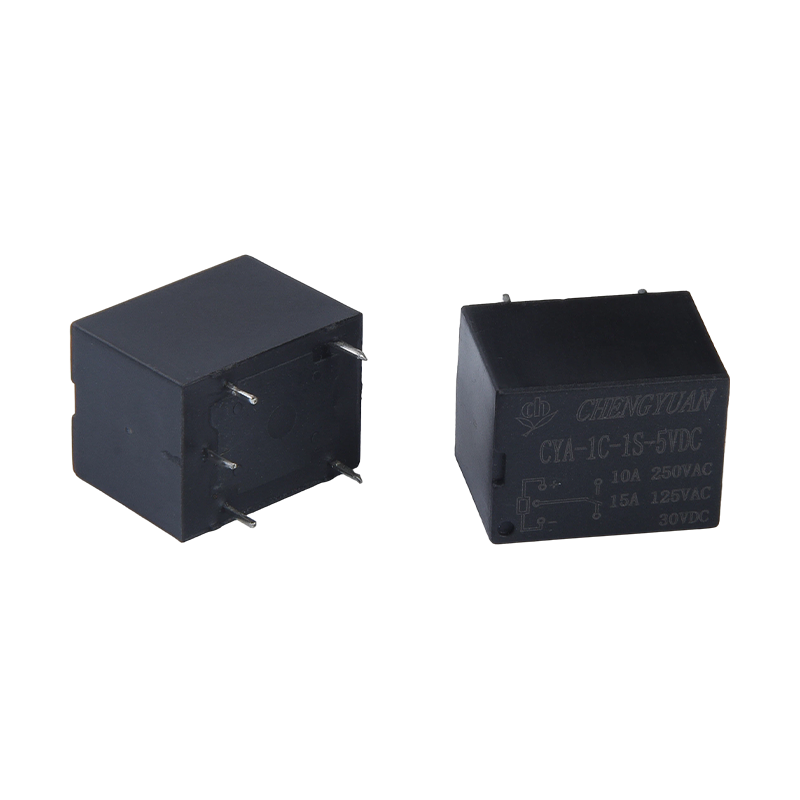

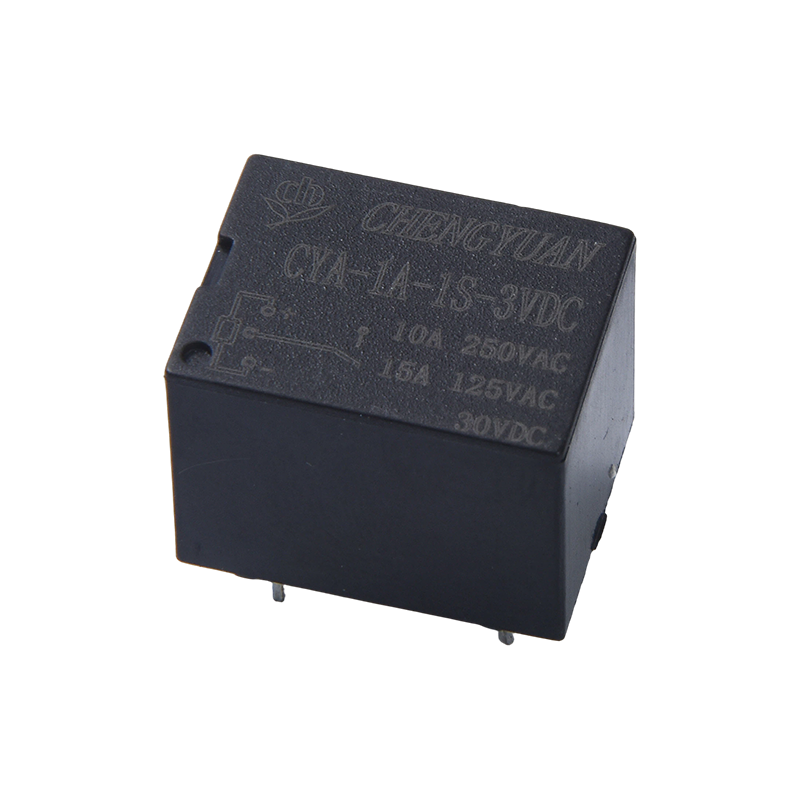

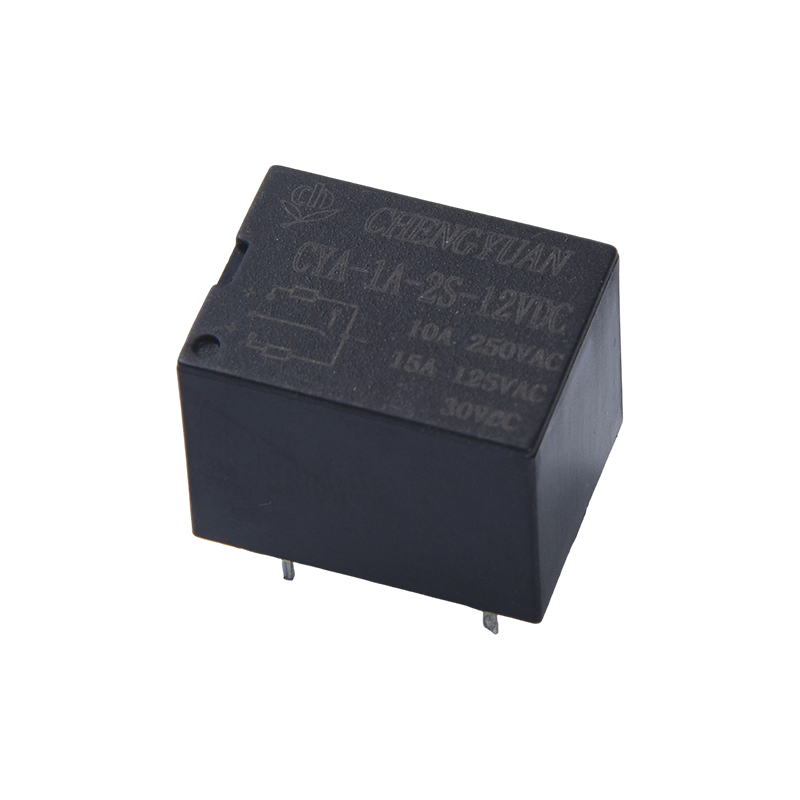

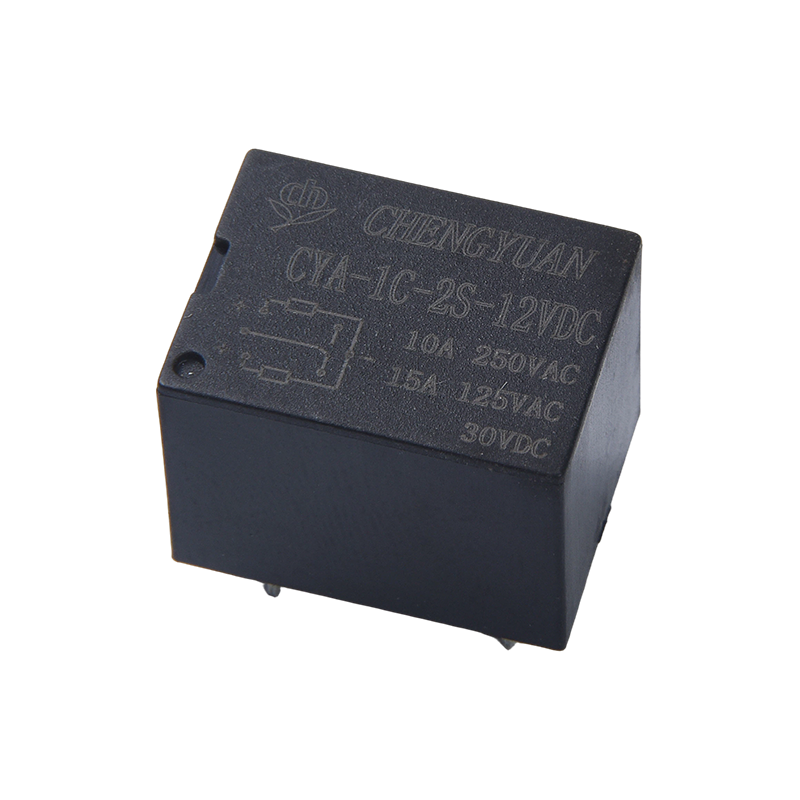

Contoh tanda pesanan
Model geganti(1)CYA
Voltan gegelung 3 5 6 9 12 18 24 48VDC
Borang hubungan 1A: Satu set 1C yang biasanya terbuka: Satu set pensuisan
Bentuk gegelung 1S: gegelung tunggal 2S: gegelung berganda
Bahan sentuhan T: AgSnO2, Tiada: AgCdO
Catatan: (1) Dalam persekitaran yang mengandungi gas berbahaya seperti H2S, SO2, NO2, dll., adalah disyorkan untuk menggunakan produk bertutup plastik, dan sila jalankan ujian dan pengesahan dalam penggunaan sebenar; apabila pembersihan keseluruhan tidak diperlukan, adalah disyorkan
Adalah disyorkan untuk memberi keutamaan kepada produk tahan fluks;
(2) Produk ini adalah produk mesra alam. Sila tandakan nombor ciri yang sepadan semasa membuat pesanan, dengan (551) menunjukkan pematuhan RoHS (kenalan mengandungi kadmium) dan (555) menunjukkan pematuhan RoHS (kenalan tidak mengandungi kadmium).
