Penyentuh kuasa tinggi mula menjadi penting apabila geganti biasa tidak lagi dapat menyerap beban. Dari segi praktikal, banyak penyentuh bermula di atas 15 A, dan model industri boleh menukar ratusan atau beribu-ribu amper. Jika anda memilih satu untuk motatau, sistem bateri, bank pemanas atau panel pengagihan kuasa, keputusan jarang berhenti pada penarafan semasa. Ia juga bergantung pada arus masuk, kitaran tugas, jenis voltan, kawalan arka, pemacu gegelung dan persekitaran tempat peranti akan hidup.
Pilih penyentuh apabila beban berat, pensuisan kerap, dan tenaga arka pada pembukaan sesentuh adalah penting. Pilih geganti arus tinggi atau modul padat apabila bebannya sederhana, bungkusan kecil, dan tugas pensuisan lebih ringan. Sempadan tidak tetap. Relay 30 A mungkin berfungsi dengan baik dalam satu kabinet dan gagal pada awal yang lain kerana beban adalah motor dan bukannya pemanas perintang.
Perkara yang Dilakukan oleh Penyentuh Kuasa Tinggi Di Bawah Beban
Di dalam penyentuh terdapat empat kumpulan berfungsi: gegelung, teras magnet dan angker, sesentuh utama, dan sistem penindasan arka. Isyarat kawalan kuasa rendah memberi tenaga kepada gegelung. Daya magnet menarik angker dan menutup sesentuh utama. Apabila gegelung dinyahtenaga, spring mengembalikan angker dan membuka sesentuh. Dalam penyentuh yang biasanya terbuka, litar utama dimatikan sehingga gegelung dikuasakan. Susunan ini membolehkan output PLC, termostat atau peranti perintis mengawal litar yang lebih besar dengan selamat.
Cabaran reka bentuk utama adalah tidak menutup kenalan. Ia membuka mereka. Apabila sesentuh berpisah di bawah beban, arus boleh mengekalkan arka yang menghakis logam, meningkatkan suhu dan melambatkan pemecahan. Oleh itu, penyentuh menambah pelongsor arka, gegelung letupan magnet, plat pembahagi, ruang vakum atau ruang berisi gas. Kaedah yang betul bergantung pada arus, voltan, dan sama ada bekalan adalah AC atau DC.
Penyentuh juga berbeza daripada geganti dalam jangkaan tugas. Penyentuh boleh menghidupkan motor beribu-ribu kali setahun, jadi daya spring, bahan sesentuh dan kenaikan suhu terminal adalah kritikal. Geganti arus tinggi terletak di antara geganti isyarat dan penyentuh.
Untuk reka bentuk padat yang masih memerlukan arus lebih tinggi, geganti arus tinggi boleh menjadi alternatif praktikal. Siri CY T90 ialah geganti SPDT arus tinggi yang ditawarkan dalam versi 30 A dan 40 A.
Geganti Kuasa SPDT Arus Tinggi CYT90 Geganti SPDT arus tinggi yang padat untuk menukar beban di mana ruang sempit; berguna sebelum membandingkan penilaian penyentuh IEC dan tingkah laku arka. Lihat Produk → Penilaian dan Kategori Penggunaan Yang Penting
Arus lembaran data tidak mencukupi. Penyentuh berkadar 40 A untuk beban rintangan mungkin mempunyai kadaran motor yang jauh lebih rendah. Kategori penggunaan IEC menerangkan perbezaan ini. AC-1 meliputi beban bukan induktif atau sedikit aruhan. AC-3 meliputi motor sangkar tupai di mana penyentuh ditutup pada arus pemutar terkunci dan terbuka pada arus undian. AC-4 meliputi tugas inching dan plugging, di mana penyentuh terbuka pada arus tinggi dan menghadapi lengkok yang teruk. Kategori DC juga menuntut kerana arka DC tidak padam sendiri pada lintasan sifar.
Gunakan jadual di bawah untuk membandingkan cara penyentuh dan geganti arus tinggi biasanya digunakan. Nilai adalah panduan umum, bukan pengganti untuk lembaran data pengilang dan piawaian yang berkenaan.
Jadual membandingkan penyentuh kuasa tinggi dan geganti arus tinggi untuk keputusan pensuisan beban. | Ciri | Penyentuh kuasa tinggi | Geganti arus tinggi |
| Arus biasa | Selalunya melebihi 15 A, sehingga beribu-ribu ampere | Biasanya 10 A hingga 40 A, ada yang lebih tinggi |
| Fokus reka bentuk utama | Permulaan motor, kapasiti pecah yang tinggi, kawalan arka | Pensuisan padat, pengasingan, penyepaduan PCB atau panel |
| Kawalan arka | Pelongsor arka, letupan, vakum atau ruang gas | Penindasan arka yang lebih kecil, jarak sesentuh dan bahan |
| Kitaran tugas | Pensuisan yang kerap dan beban motor | Beban beralih sederhana, rintangan atau induktif ringan |
| Pemacu gegelung | Kuasa gegelung yang lebih tinggi, litar kawalan khusus | Kuasa gegelung yang lebih rendah, selalunya didorong oleh elektronik |
| Melekap | Panel, rel DIN, busbar | PCB, pemalam, modul rel DIN |
| Paling sesuai | Motor, sistem bateri, pengagihan kuasa | Litar kawalan, beban padat, modul geganti |
Penilaian lain termasuk voltan gegelung, voltan penebat, kapasiti membuat dan memecahkan, hayat mekanikal, hayat elektrik, jenis terminal dan pelekap. Penyentuh dengan arus yang betul tetapi voltan gegelung yang salah tidak akan beroperasi dengan pasti.
Apabila penarafan yang diperlukan masih dalam julat geganti, geganti SPDT 30 A hingga 40 A seperti CY T91 boleh menyediakan pensuisan arus tinggi dalam pakej yang lebih kecil.

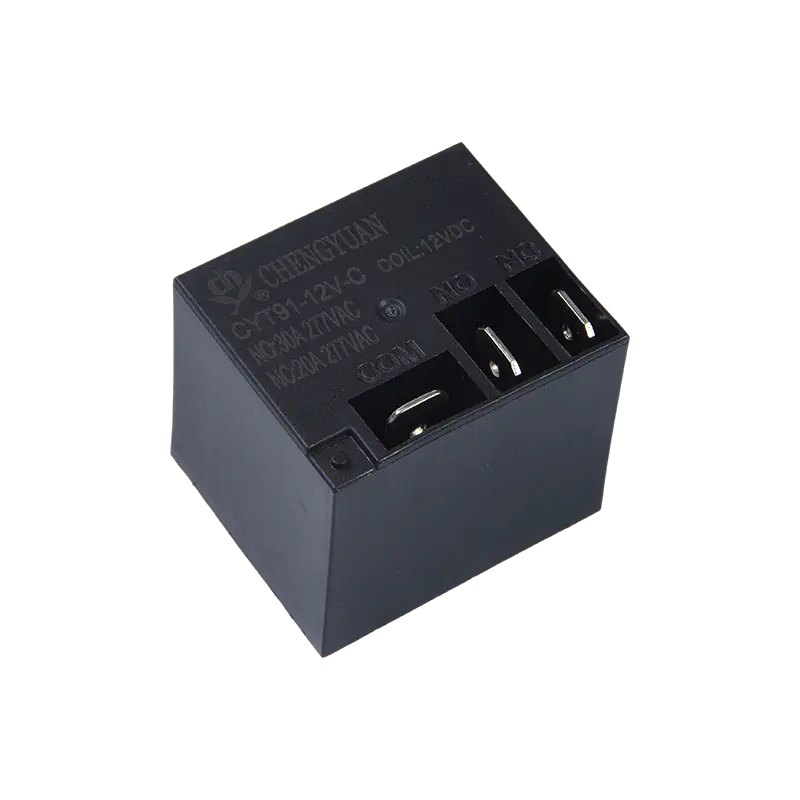

Geganti Kuasa SPDT Arus Tinggi CYT91 / T91 Geganti kuasa SPDT 30 A padat untuk pensuisan arus tinggi dalam ruang sempit; alternatif geganti sebelum mempertimbangkan kelakuan arka penyentuh AC atau DC. Lihat Produk → Pensuisan AC dan DC Tidak Boleh Ditukar
Penyentuh AC mendapat manfaat daripada sifar arus semula jadi, jadi arka mempunyai peluang untuk dipadamkan. Penyentuh DC menghadapi arka berterusan yang mesti diregangkan, disejukkan dan terbelah dengan cepat, atau jurang sentuhan mesti menahan voltan penuh. Inilah sebabnya mengapa penyentuh DC selalunya mempunyai struktur sesentuh yang berbeza, letupan magnetik, dan saiz fizikal yang lebih besar daripada peranti AC dengan penarafan arus yang sama.
Aplikasi DC voltan tinggi menjadikan perbezaan ini jelas. Pek bateri, tatasusunan suria dan sistem pengecasan boleh menghantar tenaga berbahaya walaupun selepas suis utama dibuka. Penyentuh mesti memecahkan litar dengan selamat, mengasingkan beban, dan menahan kimpalan. Sahkan pemalar masa sebenar, arus litar pintas dan voltan maksimum, bukan sahaja voltan nominal.
Gegelung AC dan gegelung DC juga berbeza. Padankan gegelung dengan bekalan kawalan dan sahkan pengambilan, tercicir dan menahan arus.
Senarai Semak Pemilihan untuk Projek Penghubung Kuasa Tinggi
- Tentukan beban. Kenal pasti rintangan, induktif, kapasitif, motor, pengubah atau beban bateri. Perhatikan arus mantap dan arus masuk.
- Sahkan voltan pensuisan. Catatkan voltan nominal, maksimum dan sementara. Keperluan AC dan DC berasingan.
- Pilih kategori penggunaan. Gunakan AC-1, AC-3, AC-4, DC-1 atau kategori yang sepadan dengan tugas sebenar.
- Padankan gegelung. Sahkan voltan gegelung, AC atau DC, pikap, tercicir dan arus penahan.
- Semak kitaran tugas. Anggarkan operasi sejam dan jangka hayat elektrik. Jogging motor boleh memendekkan hayat dengan cepat.
- Semak penindasan arka dan terminal. Sahkan ruang arka, arah letupan, tork terminal, dan reka letak bar bas atau PCB.
- Mengesahkan persekitaran dan piawaian. Semak suhu ambien, kelembapan, getaran, tahap pencemaran dan pensijilan yang diperlukan.
- Uji prototaip. Lakukan ujian buat dan pecah pada voltan dan arus terburuk sebelum pengeluaran pengeluaran.
Untuk pembina panel, modul yang dipasang di rel boleh memudahkan pendawaian dan penggantian. Modul geganti rel DIN dengan sesentuh 16 A, seperti modul geganti rel MCYF3 14F, boleh mengendalikan tugas kawalan industri yang padat di mana penyentuh penuh akan bersaiz besar.
Modul Geganti Rel MCYF3 14F DIN Modular 16 Modul geganti yang dipasang di rel untuk kawalan industri berpusat, memudahkan pendawaian dan penggantian di mana penyentuh penuh akan bersaiz besar. Lihat Produk → Aplikasi dan Titik Integrasi
Penyentuh kuasa tinggi muncul di mana-mana isyarat kuasa rendah mesti mengawal litar tenaga tinggi. Contoh biasa termasuk:
- Pemula motor dan panel kawalan pam, tempat penyentuh mengendalikan arus permulaan.
- Pemampat dan kipas HVAC, di mana beban berbasikal dan induktif yang kerap memerlukan sentuhan lasak.
- Penyimpanan tenaga bateri dan pengedaran DC, di mana pengasingan dan penindasan arka adalah kritikal keselamatan.
- Penyongsang solar dan peralatan pengecasan, di mana DC voltan tinggi mesti ditukar dengan pasti.
- Pemanasan industri dan bank pencahayaan, di mana beban rintangan mungkin masih memerlukan kapasiti arus yang besar.
Integrasi penting sama seperti penyentuh itu sendiri. Saiz kepungan mempengaruhi kenaikan haba. Panjang pendawaian mempengaruhi penurunan voltan dan lonjakan. Penindasan gegelung boleh menghalang kerosakan output PLC. Gunakan snubber RC, diod flyback atau varistor yang sesuai untuk jenis gegelung.
Risiko Perolehan Biasa dan Cara Mengurangkannya
Kesilapan yang paling biasa ialah membandingkan hanya rating semasa tajuk. Geganti 40 A dan penyentuh 40 A mungkin kelihatan serupa pada talian spesifikasi, tetapi kapasiti pecah, kitaran tugas dan kelakuan termanya mungkin sangat berbeza. Risiko lain ialah mengandaikan bahawa penyentuh yang dinilai untuk AC akan berfungsi pada DC. Ia biasanya tidak akan, sekurang-kurangnya tidak selamat atau lama.
Pasukan perolehan juga harus menyemak semakan lembaran data, voltan gegelung, susunan sesentuh, orientasi terminal dan dokumen pensijilan. Apabila aplikasi melibatkan fungsi keselamatan, minta data ujian dan sampel untuk pengesahan.
Untuk projek volum tersuai atau sederhana, bekerja secara langsung dengan pengeluar geganti boleh memendekkan gelung pemilihan. Syarikat di belakang tapak ini telah mengeluarkan geganti dan modul kawalan industri sejak 1996 dan boleh menyemak keperluan beban, gegelung dan pelekap terhadap produk yang tersedia. Anda boleh menyemak semula latar belakang syarikat or hantar butiran permohonan untuk sebut harga .
Memadankan Peranti dengan Beban Sebenar
Mulakan dengan memuatkan, bukan halaman katalog. Tentukan arus, voltan, masuk, kitaran tugas, persekitaran dan hayat yang diperlukan. Kemudian tentukan sama ada penyentuh kuasa tinggi, geganti arus tinggi, atau modul rel DIN ialah tahap pensuisan yang betul. Penyentuh dibina untuk beban berat dan operasi yang kerap. Geganti arus tinggi dan modul adalah lebih baik apabila bebannya sederhana dan bungkusan mesti kekal padat.
Jika aplikasi adalah sempadan, ujinya. Peranti yang lulus ujian bangku pada suhu bilik mungkin gagal dalam kabinet tertutup pada 60 C. Penyentuh yang memegang beban rintangan boleh mengimpal pada permulaan motor. Langkah pengesahan tambahan biasanya lebih murah daripada kegagalan medan.
