Panduan Kontaktor Relau: Voltan Gegelung, Penarafan Sentuhan, Pengujian dan Penggantian

Panggilan tanpa panas pada pagi paling sejuk tahun ini biasanya berakhir pada komponen yang sama. Termostat sedang memanggil, papan kawalan menghantar 24 VAC, pengubah menyemak, dan elemen pemanasan masih sejuk. Penyentuh relau ialah bahagian yang berhenti melakukan tugasnya.

Penyentuh relau ialah suis yang dikendalikan secara elektrik tugas berat. Gegelung voltan rendah, hampir selalu 24 VAC dalam peralatan kediaman, menarik sesentuh voltan talian yang membawa arus penuh elemen pemanas atau motor blower. Tiga nombor menentukan bahagian yang betul: voltan gegelung, penarafan arus sesentuh pada voltan yang digunakan, dan konfigurasi kutub. Padankan ketiga-tiga dan penyentuh berjalan selama bertahun-tahun musim pemanasan. Terlepas satu dan hasilnya ialah sesentuh yang dikimpal, gegelung berbual, atau panggilan tanpa haba yang sama pada musim sejuk yang akan datang.

Perkara yang Dilakukan oleh Penyentuh Relau dalam Litar

Penyentuh wujud untuk menjauhkan pendawaian kawalan voltan rendah daripada voltan talian. Termostat dan papan kawalan berfungsi pada 24 VAC, yang selamat untuk dihalakan melalui kabel termostat nipis. Elemen pemanas, motor blower dan pemampat berfungsi pada 120, 208, 240 atau 277 VAC dan boleh menarik berpuluh-puluh amp. Kontaktor duduk di sempadan itu. Gegelungnya disambungkan ke litar kawalan, sesentuhnya disambungkan ke litar talian, dan kedua-duanya tidak pernah menyentuh secara elektrik.

Di mana bahagian itu hidup bergantung pada peralatan:

• Relau elektrik dan pengendali udara: penyentuh menukar tebing elemen pemanasan, selalunya berfungsi bersama penjujukan yang mementaskan elemen selama beberapa saat.
• Relau gas: penyentuh atau geganti kipas menukar motor blower pada voltan talian sebaik sahaja papan memutuskan penukar haba cukup panas.
• Unit berbungkus dan bahagian luar: penyentuh menukar pemampat dan kipas pemeluwap bersama-sama, itulah sebabnya penarafannya disebut dalam amp pemutar berkunci serta amp berjalan.

Adalah berbaloi untuk memisahkan penyentuh daripada geganti kecil pada papan kawalan relau. Geganti papan menukar injap gas, inducer atau pelembap dan mengendalikan satu atau dua amp. Penyentuh mengendalikan beban yang berat, dan perbezaan tugas itu mendorong setiap penarafan yang dicetak pada labelnya.

Nombor Yang Penting Sebelum Anda Tentukan atau Gantikan

Voltan gegelung diutamakan. Gegelung 24 VAC tidak akan menarik masuk dengan pasti pada litar 120 VAC, dan gegelung 240 VAC pada litar 24 VAC tidak akan bergerak. Kebanyakan pengubah relau kediaman ialah 24 VAC dan dinilai sekitar 40 VA, cukup untuk gegelung penyentuh serta injap gas dan papan. Gegelung bertolak ansur dengan sedikit kendur, tetapi apabila pengubah lemah atau kabel termostat bersaiz kecil, penyentuh berbual dan bukannya menutup dengan bersih, dan berbual membakar gegelung lebih cepat daripada yang lain.

Penilaian kenalan berada di tempat kedua dan mempunyai dua bahagian. Penarafan rintangan, selalunya 25, 30, atau 40 A pada 240 hingga 277 VAC, meliputi bank elemen pemanas. Penarafan motor disebut sebagai amp beban penuh dan amp pemutar terkunci, dan nombor itu yang penting apabila pemampat diletakkan pada kenalan. Penyentuh perintang 40 A bukan penyentuh pemampat 40 A secara automatik.

Kemudian datang butiran mekanikal:

• Konfigurasi tiang: tiang tunggal untuk satu kaki, dua tiang untuk fasa tunggal 240 VAC, tiga tiang untuk tiga fasa.
• Jenis terminal: terminal skru, sambung cepat suku inci atau lug kotak.
• Jejak pelekap, gaya kurungan, dan kedudukan terminal gegelung.

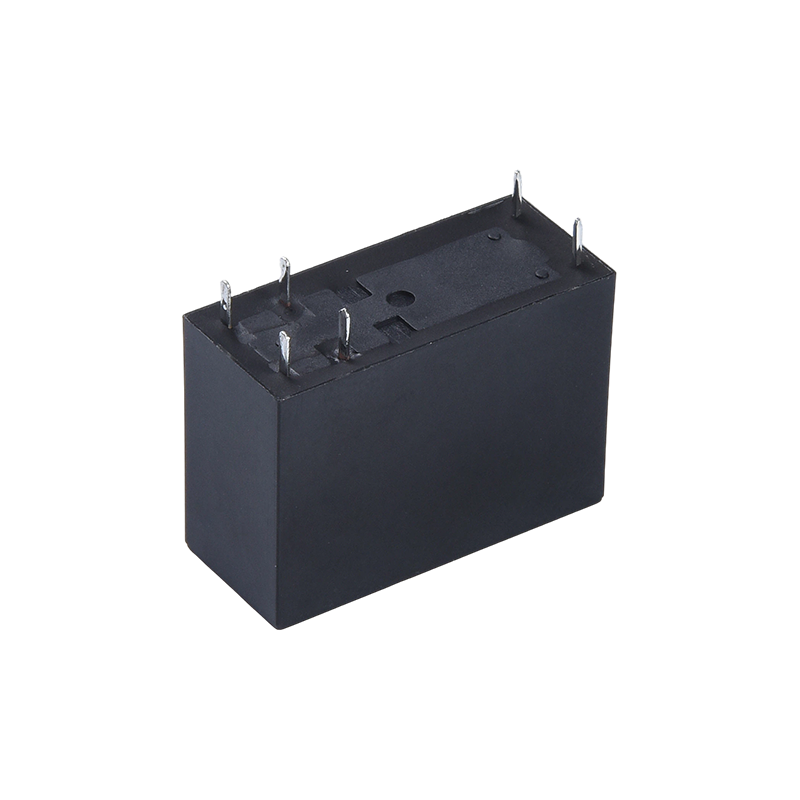

Apabila bebannya kecil, sesetengah peralatan menggunakan geganti kuasa yang dipateri pada papan kawalan dan bukannya penyentuh panel yang berasingan. Bahagian seperti geganti PCB CYF3 SPST, dinilai 16 A pada 250 VAC, meliputi pensuisan atas kapal di mana penyentuh penuh akan bersaiz besar.

Geganti PCB CYF3 untuk Penukaran Onboard Geganti PCB 16 A 250 VAC padat untuk pensuisan papan kawalan di mana penyentuh panel berasingan akan bersaiz besar; pengasingan hubungan gegelung tinggi menyokong peralatan padat. Lihat Produk →

Simptom Yang Memberitahu Anda bahawa Penyentuh Gagal

Penyentuh jarang gagal tanpa amaran. Corak kegagalan biasanya menunjukkan bahagian tepat yang berputus asa.

• Tiada haba dengan blower berjalan: gegelung terbuka, atau papan tidak menghantar 24 VAC kepadanya. Periksa voltan pada gegelung sebelum mengutuk bahagian tersebut.
• Berbual atau bersenandung: gegelung tidak menerima voltan yang mencukupi untuk menahan angker, selalunya pengubah yang lemah atau sambungan yang berkarat.
• Haba yang tidak akan dimatikan: sesentuh telah dikimpal tertutup. Suis had tinggi adalah satu-satunya perkara yang menghentikan elemen, dan ia akan tersandung berulang kali sehingga penyentuh diganti.
• Bau melecur atau gegelung berubah warna: penebat gegelung telah gagal, biasanya selepas tempoh berbual yang lama atau litar kawalan terpintas.
• Sesentuh berlubang atau hitam: penyentuh masih tertutup, tetapi rintangan merentas sesentuh tertutup telah meningkat, haba terbina di terminal, dan kerja bertukar menjadi pembaikan pendawaian dan bukannya pertukaran bahagian.

Ujian penurunan voltan bertenaga menangkap kes terakhir sebelum ia menjadi mahal. Dengan penyentuh ditutup dan beban berjalan, ukur merentasi terminal garisan setiap tiang. Satu set kenalan yang sihat hanya menurunkan sebahagian kecil daripada volt. Setelah bacaan mendaki lebih kurang setengah volt pada arus undian, pitting sedang berjalan dengan baik dan bahagian tersebut termasuk dalam lawatan perkhidmatan seterusnya, bukan pecahan seterusnya.

Menguji Penyentuh Relau dalam Enam Langkah

Pengujian mengambil masa kira-kira lima belas minit dengan multimeter.

1. Matikan kuasa pada pemutus relau dan pada pemutus, kemudian sahkan dengan meter di terminal talian.
2. Ambil gambar susun atur terminal sebelum menanggalkan sebarang wayar.
3. Putuskan sambungan gegelung dan ukur rintangan gegelung. Bandingkan dengan nilai papan nama atau unit bagus yang diketahui. Bacaan terbuka bermaksud gegelung yang gagal.
4. Sapukan 24 VAC daripada transformer baik yang diketahui terus ke gegelung. Satu klik yang kukuh bermakna litar magnet berfungsi. Dengungan atau senyap menunjukkan kepada gegelung atau kerosakan mekanikal.
5. Dengan gegelung dinyahtenagakan, periksa kesinambungan merentasi setiap kutub. Ia sepatutnya dibaca terbuka. Tenagakan gegelung dan sahkan setiap kutub berbunyi tertutup.
6. Sambung semula semuanya, pulihkan kuasa dan ukur penurunan voltan merentasi sesentuh tertutup di bawah beban. Langkah ini adalah langkah yang paling kerap dilangkau, dan langkah ini adalah yang meramalkan panggilan ulangan.

Memilih Pengganti Tanpa Menurunkan Taraf Litar

Penggantian paling selamat sepadan dengan voltan gegelung asal, penarafan sesentuh pada voltan yang digunakan, kiraan tiang dan pelekap. Kesilapan yang paling biasa ialah memasang bahagian kerana kurungan dan terminal berbaris manakala rating kenalan lebih rendah daripada yang asal. Penyentuh 30 A menggantikan bahagian 40 A akan berfungsi pada hari yang ringan dan mengimpal sesentuhnya pada pagi pertama yang sejuk apabila setiap tebing elemen bertenaga sekaligus.

Dua tabiat menghalang panggilan balik:

• Sahkan beban sebenar, bukan hanya label lama. Jika motor blower atau pemampat digantikan dengan model yang berbeza, amp beban penuh mungkin telah berubah.
• Periksa voltan gegelung pada terminal semasa termostat sedang memanggil. Bacaan jauh di bawah 24 VAC bermakna penyentuh bukanlah punca utama, dan pengubah atau pendawaian kawalan memerlukan perhatian terlebih dahulu.

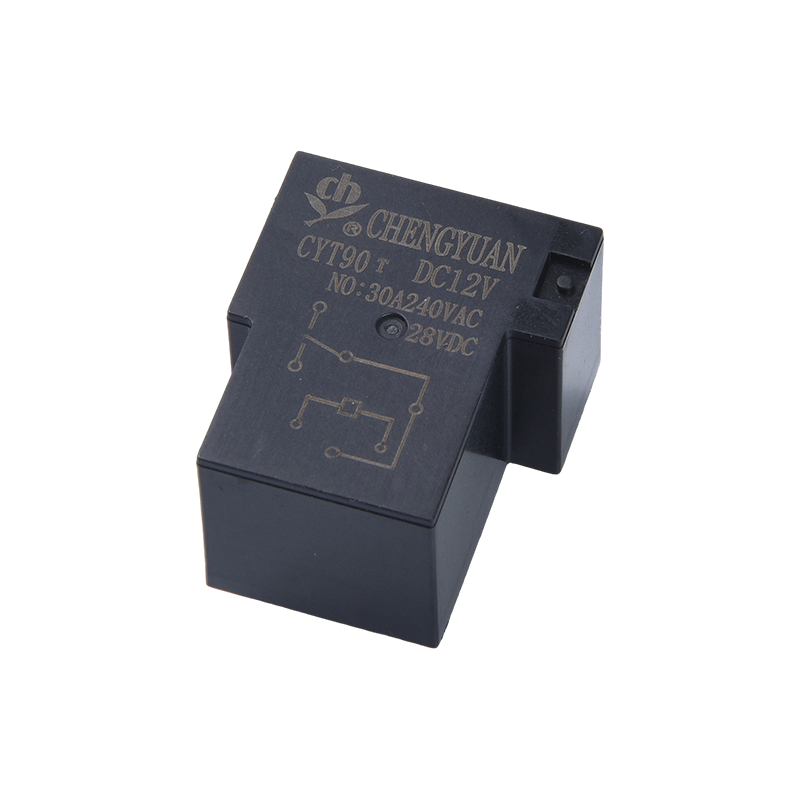

Pensuisan arus tinggi dalam litar pemanasan dan pemampat selalunya datang ke geganti kuasa kutub tunggal yang lasak dengan jarak sesentuh yang murah dan gegelung yang memegang teguh pada voltan rendah. Bahagian seperti geganti SPST arus tinggi CYT90, berkadar 30 A hingga 40 A, dibina tepat untuk kelas beban ini.

Geganti Arus Tinggi CYT90 untuk Pensuisan Berat Geganti kuasa 30A/40A padat dengan sesentuh aloi perak, berbilang pilihan pelekap dan pensuisan arus tinggi untuk perkakas, pemanas dan peralatan kawalan industri. Lihat Produk →

Tempat Relay Berakhir dan Kontaktor Bermula

Garis antara kedua-duanya adalah soal tugas dan pembinaan dan bukannya sempadan teknikal yang keras. Penyentuh dibina untuk pensuisan tujuan pasti dengan jurang sesentuh yang lebih luas, mata air yang lebih berat dan terminal yang menerima wayar talian. Prinsip di bawah adalah sama seperti mana-mana geganti elektromagnet tujuan umum : gegelung menjana medan magnet yang menarik angker dan menggerakkan sesentuh. Apa yang berubah ialah arus, bahan sentuhan, dan kekuatan mekanikal bahagian yang bergerak.

Pembina panel biasanya membahagikan kerja dalam dua peringkat. Pensuisan kuasa berlaku pada penyentuh atau geganti arus tinggi. Pengasingan dan interposing berlaku pada modul yang dipasang di rel, di mana bahagian seperti modul geganti rel MCYF3 14F dengan sesentuh 16 A dimuatkan ke dalam kabinet kawalan relau atau panel pemanas yang lebih besar.

Modul Geganti Rel MCYF3 14F untuk Pembina Panel Modul geganti 14F yang dipasang di rel dengan 16 sesentuh A dan sehingga 32 saluran, sesuai untuk kawalan terpusat dan interpos dalam relau atau panel pemanas. Lihat Produk →

Soalan Layak Ditanya Apabila Anda Membeli dalam Jumlah

Untuk OEM dan pembina panel, penyentuh atau geganti ialah item baris kecil dengan kesan besar pada kos jaminan. Tiga mata bernilai disahkan sebelum membuat pesanan.

• Bahan sentuh dan hayat kitaran: oksida timah perak dan kadmium oksida perak berkelakuan berbeza di bawah beban rintangan dan aruhan. Tanya bahan yang digunakan dan kiraan kitaran yang diuji pada arus undian.
• Kekonsistenan gegelung: variasi kelompok ke kelompok dalam voltan pikap dan tercicir muncul sebagai berbual di lapangan. Tanya bagaimana gegelung diuji sebelum pemasangan.
• Kebolehkesanan pengeluaran: kod tarikh, semakan bahan masuk dan ujian rintangan sentuhan hujung talian.

Latar belakang pembekal penting sama seperti lembaran data. Ningbo Chengyuan Chuangke Electronics Co., Ltd., yang beroperasi melalui cyrelays.com, telah menghasilkan geganti dan komponen elektronik di Ningbo sejak tahun 1996 dan menggambarkan dirinya sebagai pengilang yang menggabungkan pembangunan, pengeluaran dan jualan, dengan paten utiliti meliputi penyelak magnet dan struktur pemasangan snap. Butiran lanjut tersedia di tentang halaman .

Penyentuh relau ialah bahagian mudah dengan tiga nombor kritikal. Voltan gegelung, penarafan sesentuh pada voltan terpakai dan konfigurasi tiang menentukan sama ada ia bertahan semasa musim pemanasan atau gagal pada pagi yang paling sejuk. Lakukan perkara yang betul, sahkan beban sebenar dan bukannya label lama dan penyentuh berhenti menjadi item perkhidmatan berulang.
