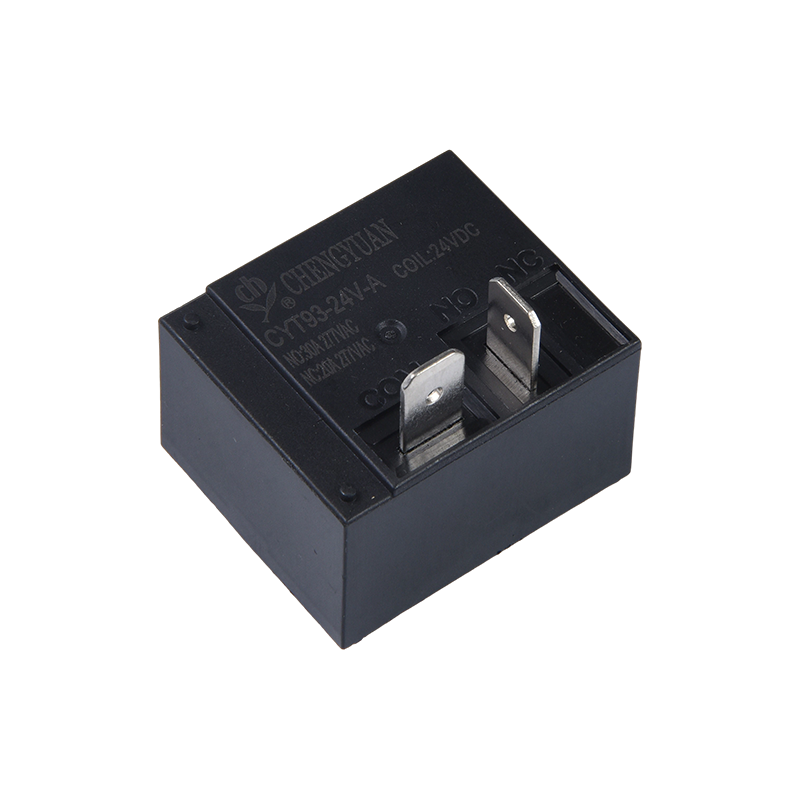

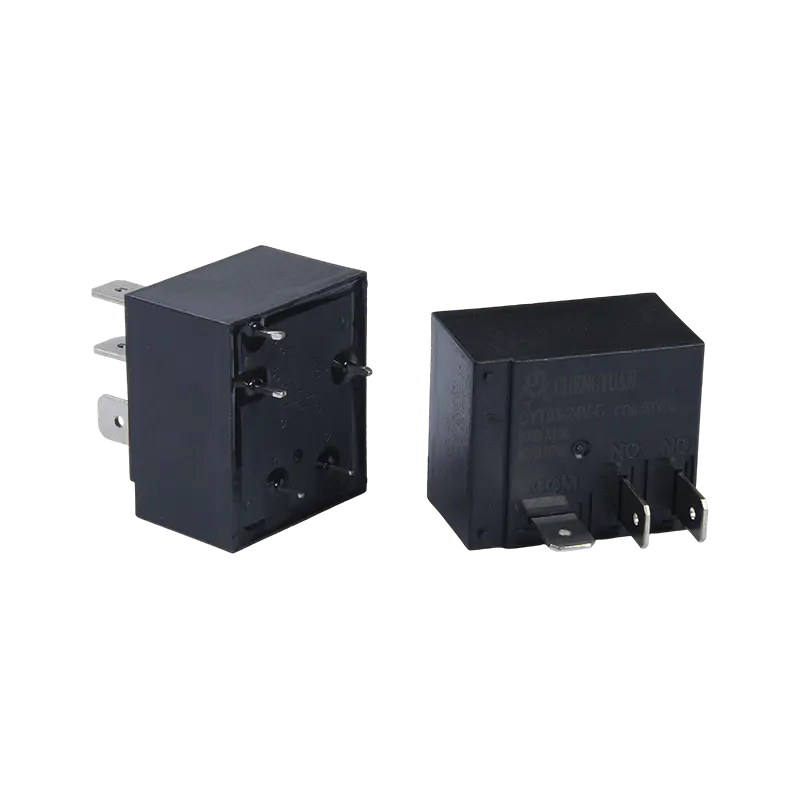

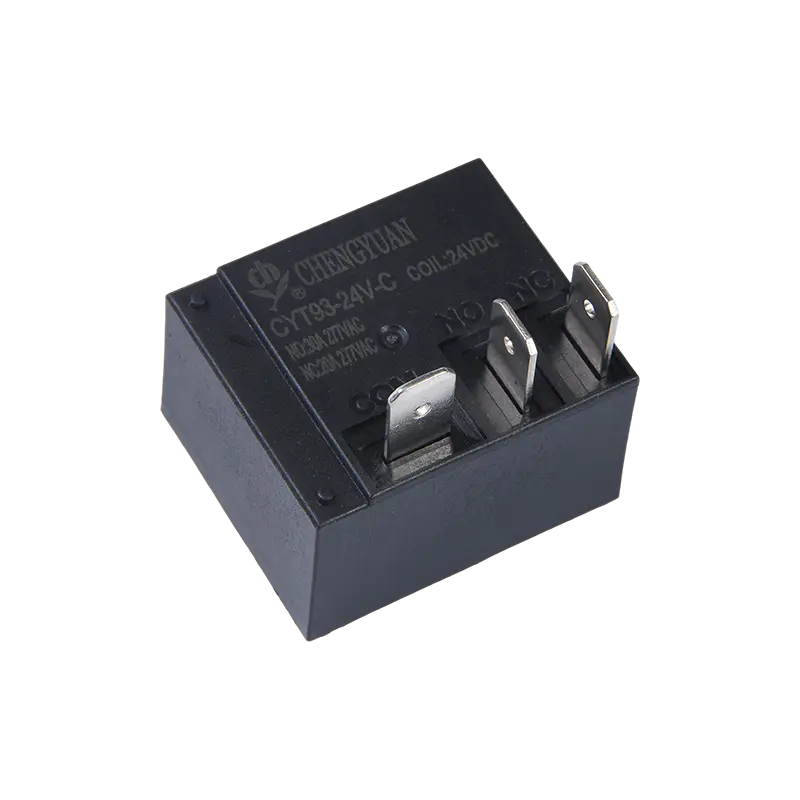

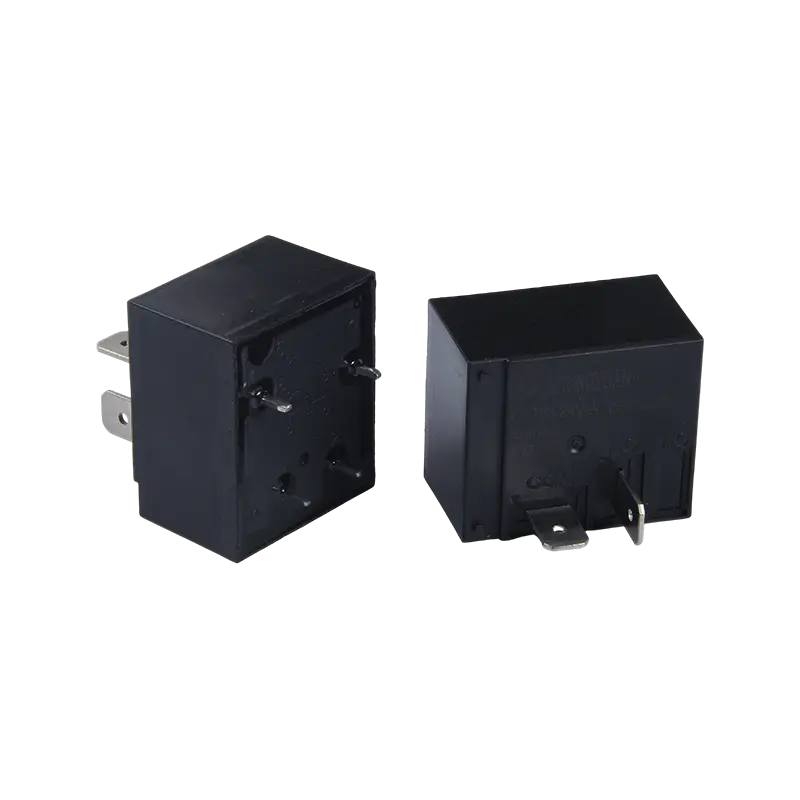

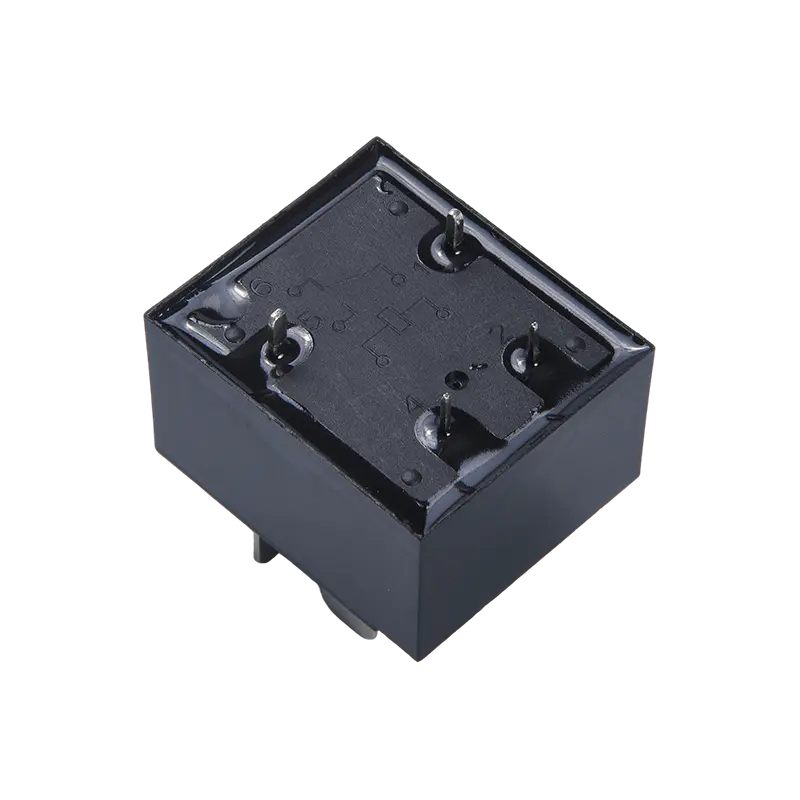

Ciri-ciri Produk:
• Kapasiti Pensuisan Beban Tinggi: Menyokong beban pensuisan maksimum 30 amp (sesetengah spesifikasi sehingga 40A), mampu mengendalikan keperluan kawalan peralatan berkuasa tinggi.
• Reka Bentuk Padat: Saiz kecil, sesuai untuk pemasangan berketumpatan tinggi dalam kotak elektrik atau panel kawalan yang terhad ruang.
• Penggunaan Kuasa Rendah: Penggunaan kuasa gegelung serendah 0.9W, dengan berkesan mengurangkan penggunaan tenaga sistem dan penjanaan haba.
• Pelbagai Pilihan Terminal: Produk terminal tembaga tersedia untuk memastikan kekonduksian yang sangat baik dan kebolehpercayaan sentuhan apabila mengendalikan arus tinggi.
• Julat Voltan Luas: Voltan gegelung meliputi 3VDC hingga 48VDC, serasi dengan pelbagai tahap voltan sistem kawalan.
Aplikasi Biasa:
• Elektronik Automotif: Digunakan untuk kawalan beban kuasa tinggi dalam kereta, seperti pemanas, motor kipas dan sistem pencahayaan.
• Peralatan Pemanasan dan Pengudaraan: Sesuai untuk peralatan HVAC industri dan isi rumah, mengawal elemen pemanasan atau kipas pengudaraan.
• Perkakas Rumah: Digunakan untuk kawalan suis kuasa dalam perkakas rumah berkuasa tinggi seperti ketuhar elektrik dan ketuhar gelombang mikro.
• Kawalan Perindustrian: Digunakan sebagai penggerak dalam peralatan automasi yang memerlukan pensuisan arus tinggi.
| Data Kenalan |
| taip | CYT93 |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 6VDC) |
| Beban berkadar (Beban rintangan) | 20A/30A 250VAC |
| Maks. menukar arus | 20A/30A |
| Maks. voltan pensuisan | 250VAC |
| Maks. kuasa pensuisan | 5000VA/7500VA |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 15ms Maks. ( Tiada diod) |
| Masa keluaran | 10ms Maks. ( Tiada diod) |
| Rintangan penebat | Min. 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:1500VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan : 2500VAC , 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz , pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz , pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min. |
| Memusnahkan | 100G Min. |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| | Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃( tiada pemeluwapan) |
| Berat badan | Lebih kurang 28g |
Data Gegelung (pada 20℃)
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 5 | 180 | 27 | Lebih kurang 0.9W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan epal voltan maksimum yang dibenarkan pada gegelung selama melebihi 10 minit untuk mengelak terlalu panas gegelung thd.

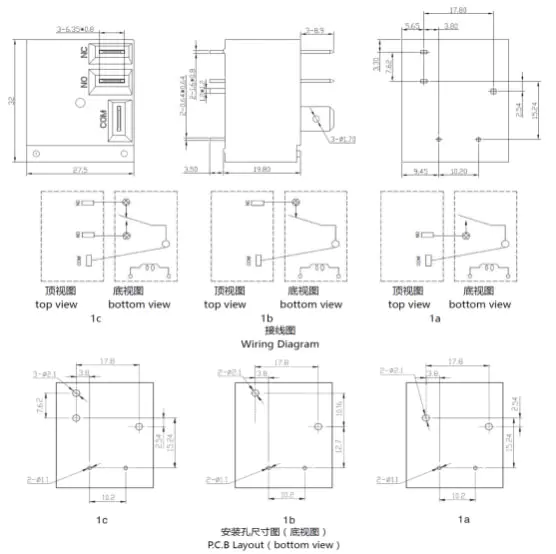

Dimensi rangka, Rajah pendawaian, reka letak PCB (Unit:mm)

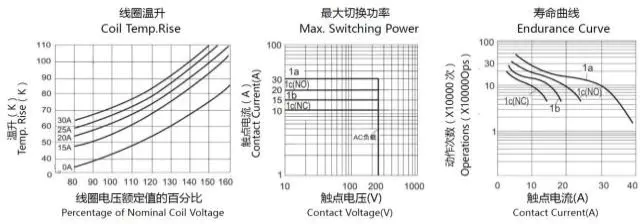

Lengkung Ciri
Maklumat Pesanan
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1： Jenis： CYT93
2: Bilangan Tiang: 1-1 Tiang
3: Susunan Hubungan: : A Borang A ; B Borang B ; C Borang C
4: Voltan Nominal: 5,6,9,12,15,18,24,48VDC
5: Warna Penutup: H-Hitam
6: Gegelung Pwor: D-0.9W
7: Pembinaan Pelindung: kalis S-Flux,
SH- Jenis dimeterai boleh dibasuh
8: Parameter Khas: Jenis Nol-Standard
Surat atau nombor-Keperluan Khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
