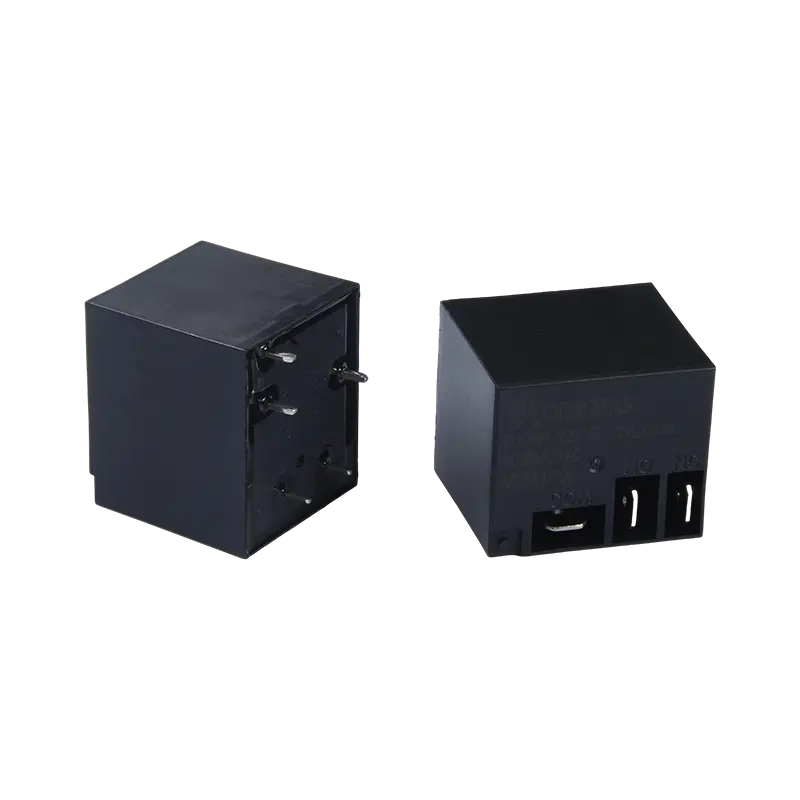

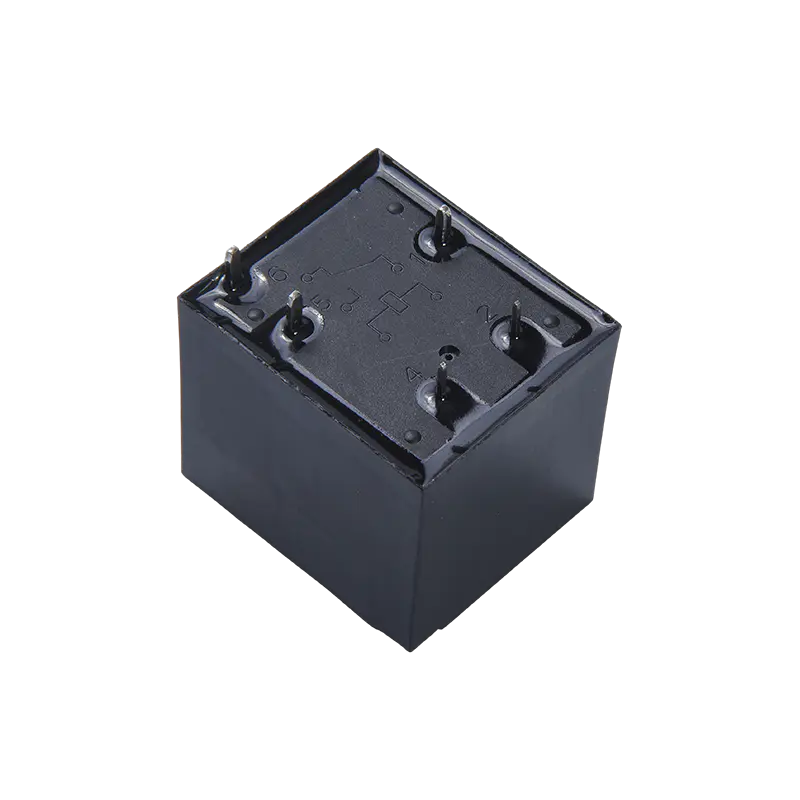

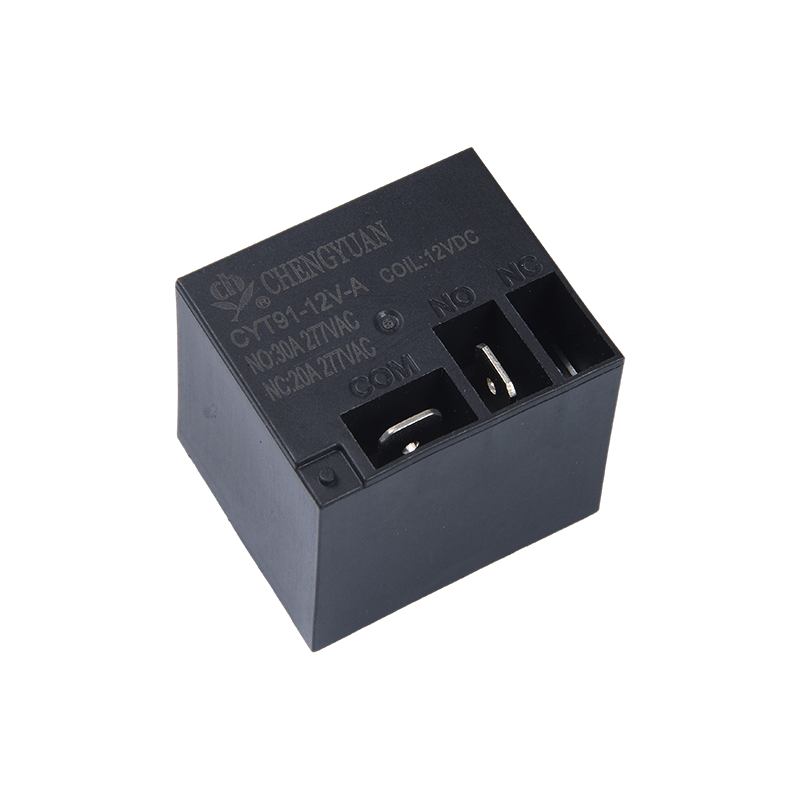

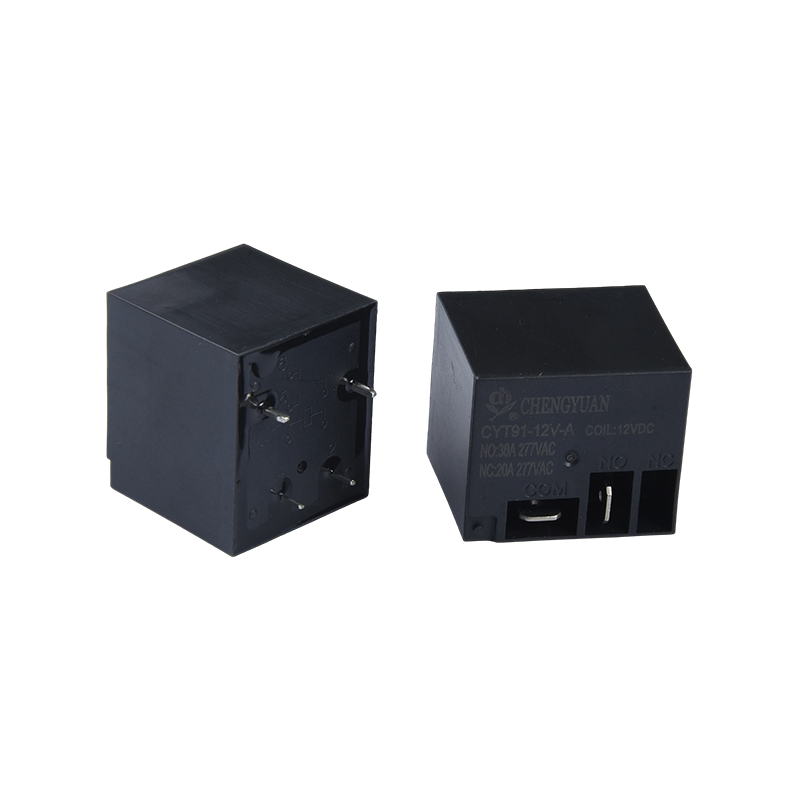

1. Kelebihan Produk
Reka Bentuk Kompak Arus Tinggi: Mencapai kapasiti pensuisan beban tinggi 20A/30A dalam volum yang kecil, menawarkan ketumpatan kuasa tinggi dan menjimatkan ruang pemasangan.
Struktur Pembawa Arus Bertetulang: Versi terminal tembaga pilihan memberikan rintangan sentuhan yang lebih rendah dan kapasiti pembawa arus yang lebih kuat, mengurangkan penjanaan haba dan meningkatkan kebolehpercayaan jangka panjang di bawah arus tinggi.
Pemacu Voltan Lebar: Julat voltan kendalian gegelung lebar (3-48VDC), terutamanya sesuai untuk elektronik automotif, peralatan berkuasa bateri dan pelbagai sistem kawalan DC.
2. Ciri-ciri Utama
Kapasiti Beban: Menyokong pensuisan beban sehingga 30A @ 250VAC atau 28VDC, memenuhi keperluan kawalan kebanyakan beban rintangan dan induktif berkuasa tinggi.
Konfigurasi Sentuhan: Menggunakan struktur SPDT (Single Pole Double Throw), menyediakan satu sesentuh biasa terbuka dan satu sesentuh biasa tertutup, sesuai untuk pensuisan litar mudah atau kawalan hidup/mati.
Pemanduan Cekap: Penggunaan kuasa gegelung biasa ialah 0.9W, menawarkan kecekapan pemanduan tinggi dan beban rendah pada litar kawalan.
Reka Bentuk Tahan Lama: Struktur teguh, bahan sentuhan dan tekanan dioptimumkan untuk pengarkaan arus tinggi, menghasilkan hayat elektrik yang panjang.
3. Aplikasi Utama
Elektronik Automotif: Digunakan dalam kenderaan elektrik dan kenderaan tradisional untuk pengurusan bateri, litar pra-cas, pemanas, peniup dan kawalan lampu berkuasa tinggi.
Peralatan Perindustrian: Mengawal motor bersaiz kecil dan sederhana, pemampat, pemanas industri dan unit pengagihan kuasa.
Perkakas Rumah: Digunakan dalam pemanas air serta-merta, peralatan dapur berkuasa tinggi, pemampat penghawa dingin dan peralatan pemanas yang memerlukan pensuisan arus tinggi.
Kawalan Tenaga: Berfungsi sebagai suis kawalan utama untuk litar DC arus tinggi dalam sistem suria dan peralatan pengecasan.
| Data Kenalan |
| taip | CYT91 |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 6VDC) |
| Beban berkadar (Beban rintangan) | 20A/30A 250VAC |
| Maks. menukar arus | 20A/30A |
| Maks. voltan pensuisan | 250VAC |
| Maks. kuasa pensuisan | 5000VA/7500VA |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 15ms Maks. (Tiada diod) |
| Masa keluaran | 10ms Maks. ( Tiada diod) |
| Rintangan penebat | Min. 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:1500VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan : 2500VAC , 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz , pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz , pada amplitud berganda 1.5 mm |
| rintangan hock | Berfungsi | 10G Min. |
| Memusnahkan | 100G Min. |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃( tiada pemeluwapan) |
| Berat badan | Lebih kurang 28g |
Data Gegelung (pada 20℃)
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 5 | 180 | 27 | Lebih kurang 0.9W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Data yang ditunjukkan di atas adalah nilai awal. Jangan gunakan voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung.

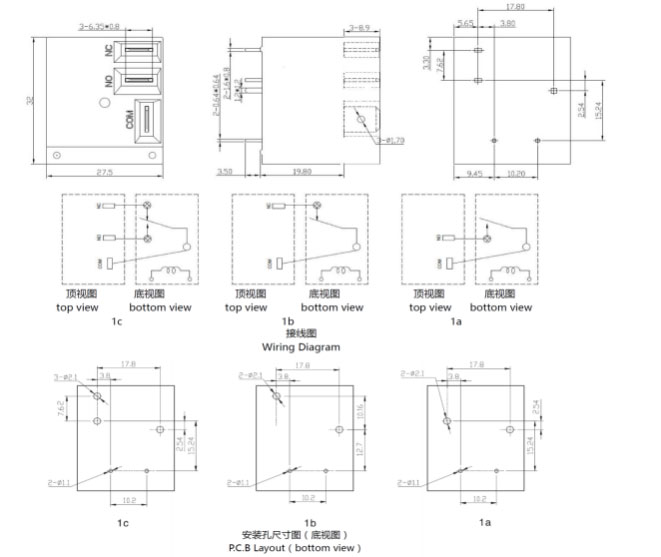

Dimensi rangka, Rajah pendawaian, reka letak PCB (Unit:mm)

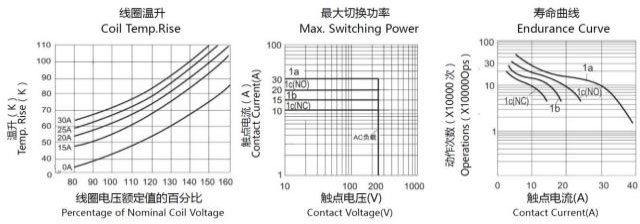

Lengkung Ciri
Maklumat Pesanan
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1：Jenis：CYT91
2: Bilangan Tiang: 1-1 Tiang
3: Susunan Hubungan: : A Borang A ; B Borang B ; C Borang C
4: Voltan Nominal: 5,6,9,12,15,18,24,48VDC
5: Warna Penutup: B-Hitam; L-Biru
6: Gegelung Pwor: D-0.9W
7: Pembinaan Pelindung: kalis S-Flux,
SH- Jenis dimeterai boleh dibasuh
8: Parameter Khas: Jenis Nol-Standard
Surat atau nombor-Keperluan Khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
Pembersihan air atau proses permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
