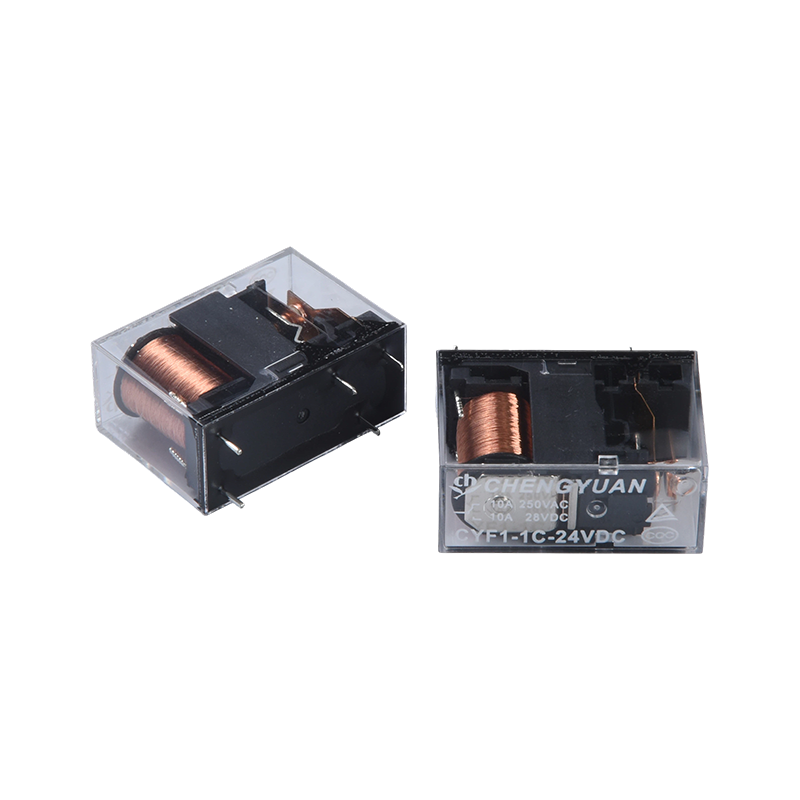

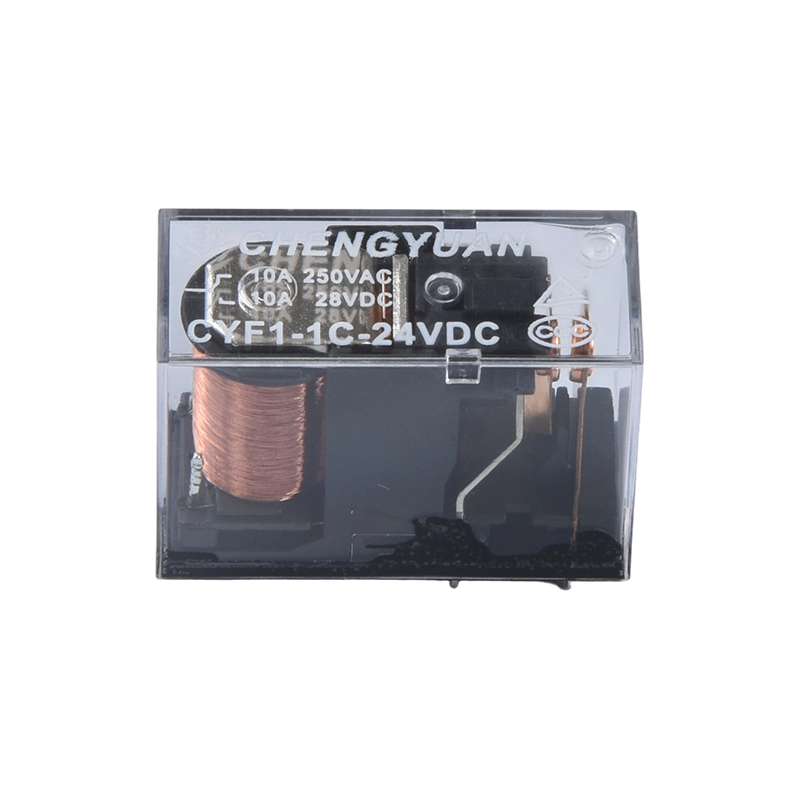

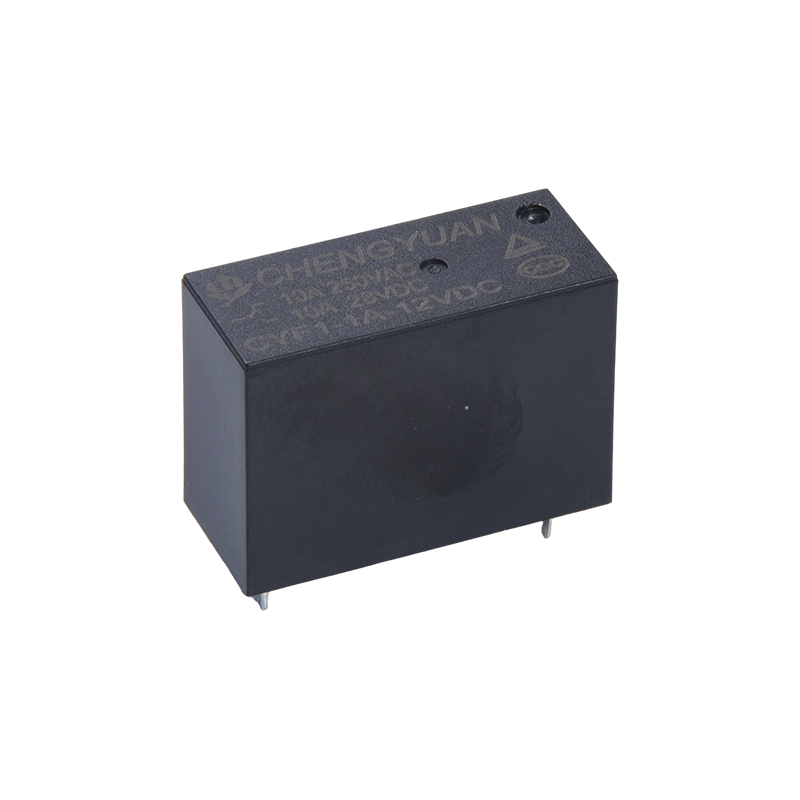

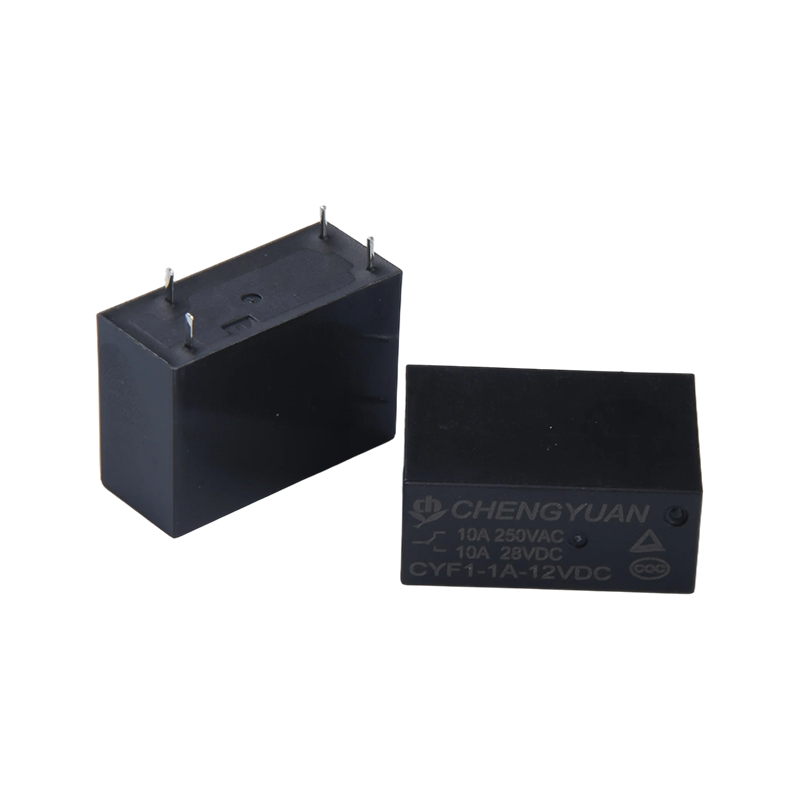

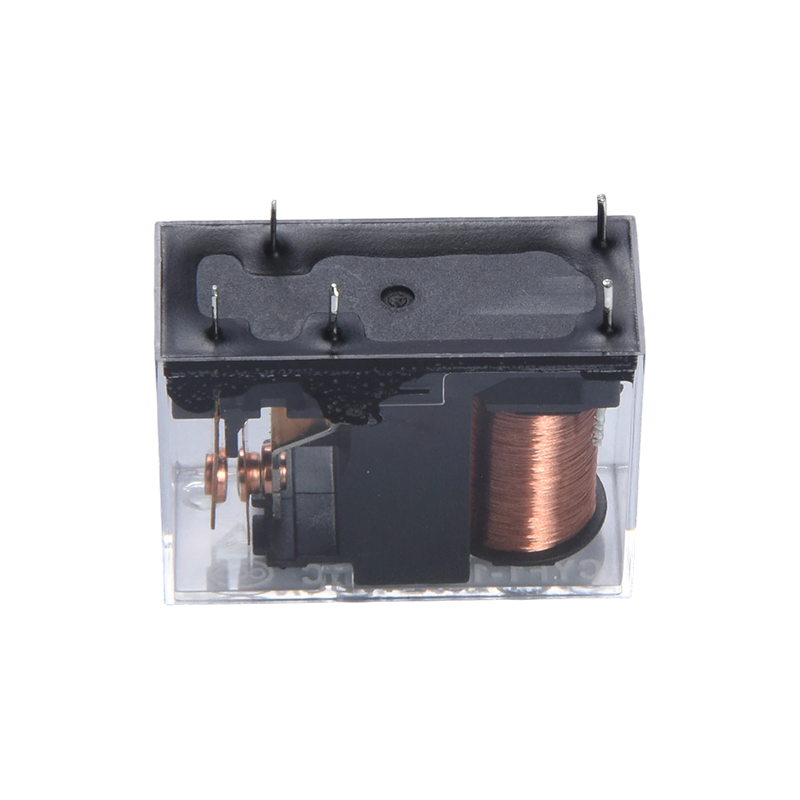

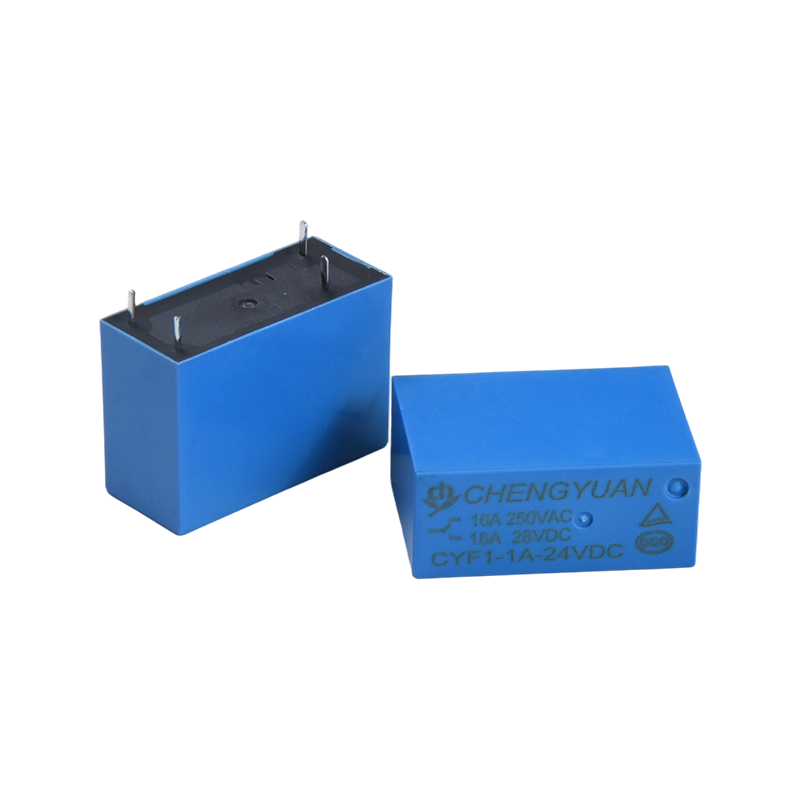

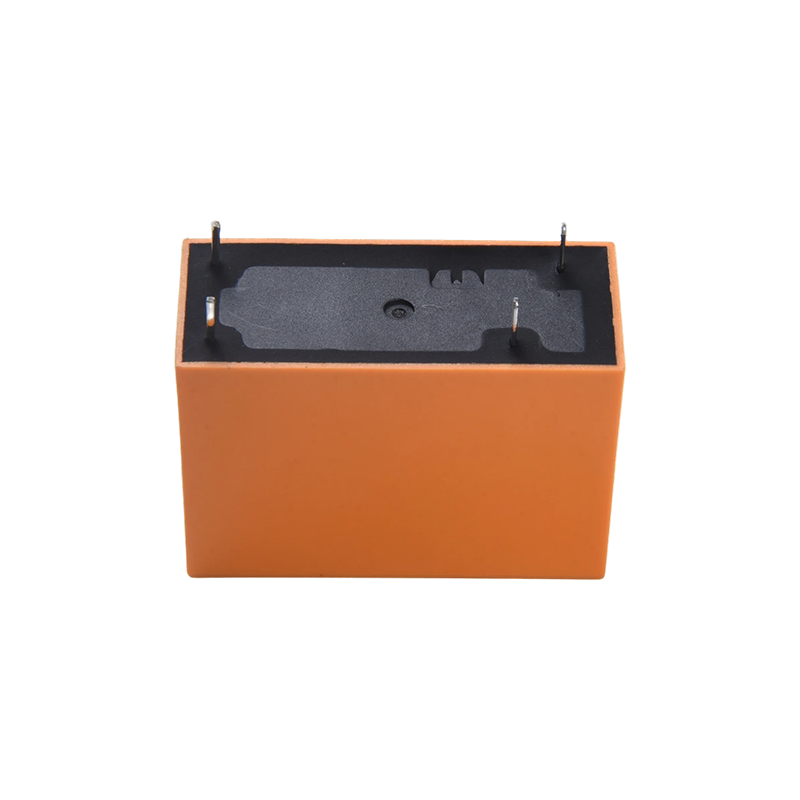

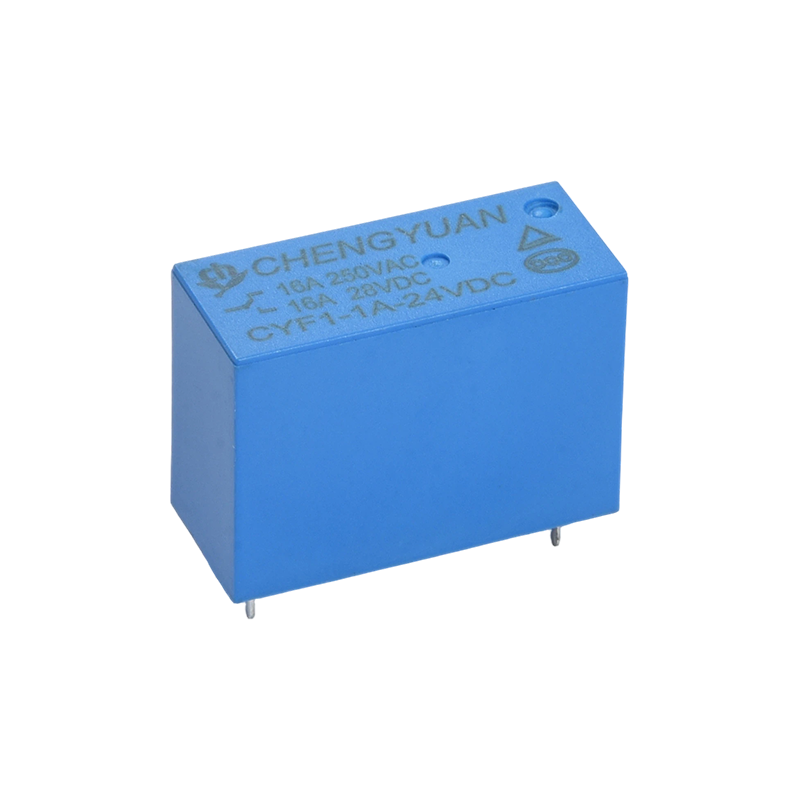

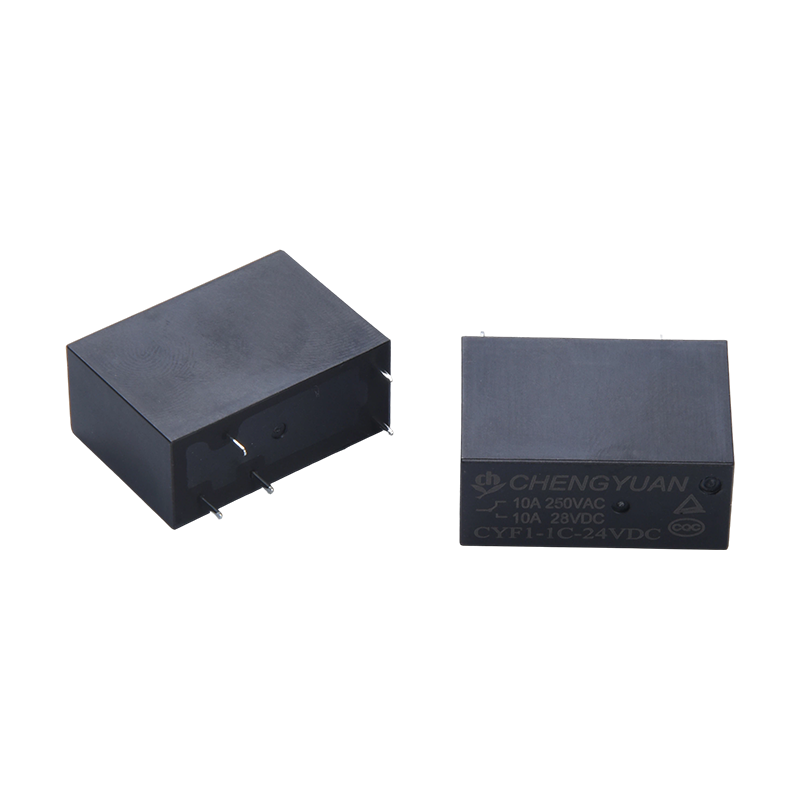

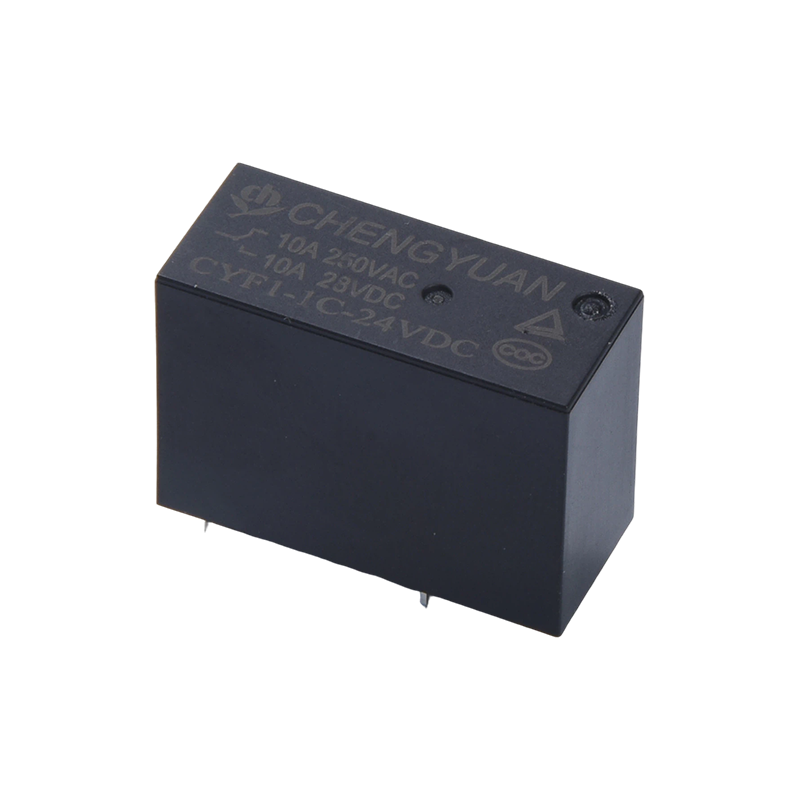

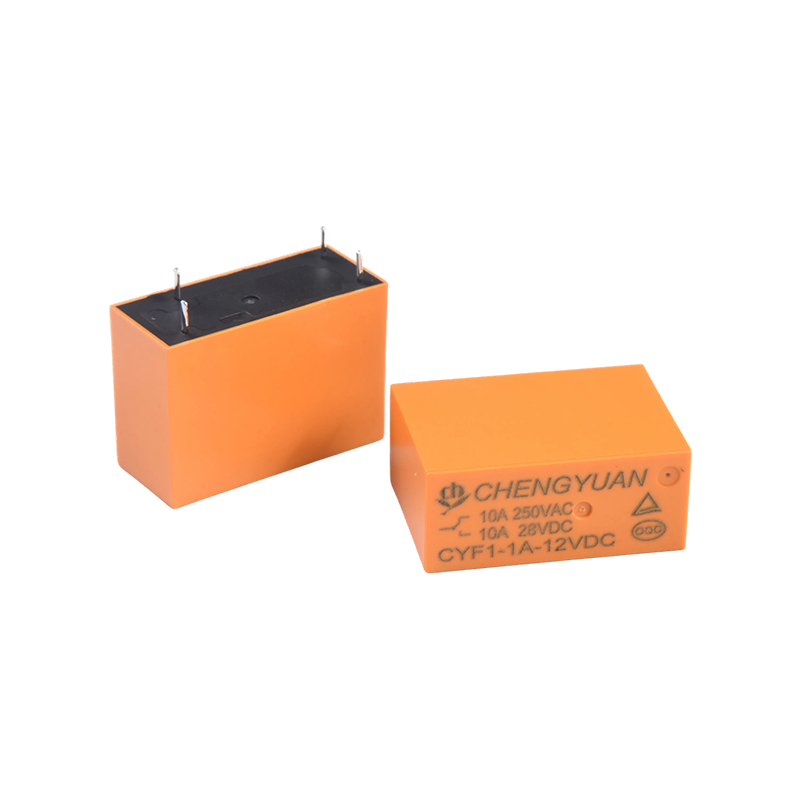

ciri-ciri:
• Prestasi tahan voltan ultra tinggi: Tahan sehingga 5000 volt, memberikan prestasi penebat yang sangat baik, mengurangkan risiko kerosakan litar dan meningkatkan keselamatan pengendalian peralatan.
• Voltan gegelung fleksibel: Menyokong julat voltan gegelung lebar 3VDC-48VDC, secara langsung sepadan dengan pelbagai spesifikasi voltan litar kawalan tanpa memerlukan komponen penukaran voltan tambahan.
• Reka bentuk struktur padat: Saiz kecil, sesuai untuk senario pemasangan PCB berketumpatan tinggi, menjimatkan ruang peralatan dalaman dan meningkatkan kelenturan susun atur litar.
• Kapasiti pensuisan beban tinggi: Kapasiti pensuisan kenalan sehingga 17 amp, dengan beban berkadar meliputi 10A 250VAC/28VDC dan 16A 250VAC/28VDC, sesuai untuk keperluan pensuisan litar berkuasa sederhana hingga tinggi.
• Pensijilan dwi kuasa: Diperakui oleh TUV dan CQC, mematuhi piawaian keselamatan antarabangsa dan domestik, memenuhi keperluan aplikasi produk akhir dalam pelbagai pasaran.
• Pemasangan PCB yang mudah: Menggunakan struktur 5-pin, memudahkan pematerian dan pemasangan yang mudah pada papan litar bercetak, menghasilkan kecekapan pemasangan yang tinggi dan keserasian dengan proses pengeluaran automatik.
• Prestasi pensuisan yang stabil: Menggunakan borang hubungan lemparan tunggal kutub tunggal (SPST), memberikan logik pensuisan yang jelas dan rintangan sentuhan yang stabil, memastikan kebolehpercayaan suis hidup/mati litar.
Senario Berkenaan:
• Perkakas rumah: Kawalan hidup/mati kuasa untuk peralatan kecil berkuasa tinggi (seperti pemanas elektrik, periuk aruhan), dan kawalan automatik peralatan dapur.
• Kawalan industri: Pensuisan isyarat dan kawalan kuasa untuk peralatan automasi industri, modul kawalan PLC kecil dan litar kawalan motor. • Peralatan kuasa pintar: Kotak pengedaran pintar, modul pengagihan kuasa dan litar kawalan tambahan cerucuk pengecasan, disesuaikan untuk senario permintaan voltan tinggi dan beban tinggi.
• Peralatan keselamatan: Bekalan kuasa untuk pemantauan keselamatan dan pensuisan litar untuk sistem kawalan akses, bergantung pada prestasi yang stabil untuk memastikan operasi peralatan yang berterusan.
Data Kenalan
| taip | CYF1 |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Maks. menukar arus | 12A | 17A |
| Maks. voltan pensuisan | 277VAC |
| Maks. kuasa pensuisan | 3324VA | 4709VAC |
| Min. menukar beban | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 15ms Maks. (Tiada diod) |
| Masa keluaran | 5ms Maks. ( Tiada diod) |
| Rintangan penebat | Min 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:1000VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan: 5000VAC, 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min |
| Memusnahkan | 10G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃ ~ 85℃(tiada pemeluwapan) |
| Berat badan | lebih kurang 14g |
Data Gegelung (pada 20℃)
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | (Maks.) Kendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 3 | 240 | 12.5 | Lebih kurang 0.72W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Lebih kurang 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan gunakan voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung.

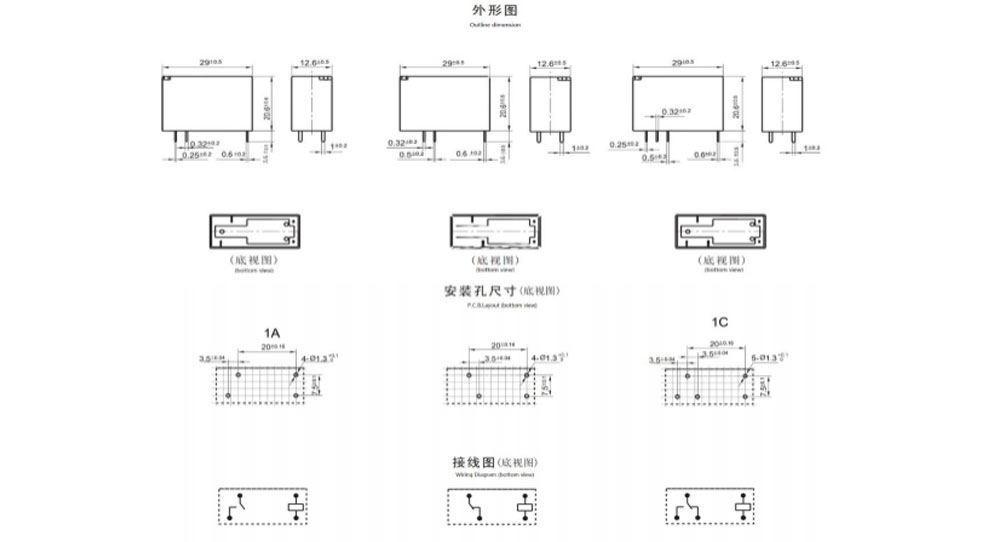

Dimensi rangka, Rajah pendawaian, reka letak PCB (Unit: mm)

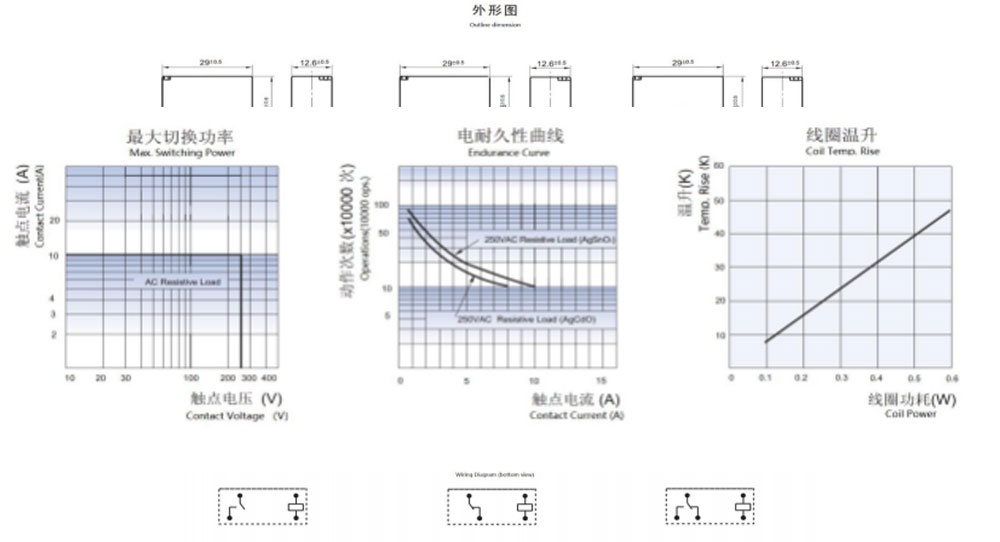

Lengkung Ciri
Maklumat Pesanan
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1： Jenis：CYF1
2: Dengan H: Beban sentuhan tinggi, 16A Tanpa H: Beban standard, 10A
3: Bilangan Tiang: 1-1 Tiang
4: Susunan Hubungan: C Fom C ; H Daripada A ; B Daripada B
5: Voltan Nominal: 3,5,6,9, 12, 18,24,48VDC
6: Warna Penutup: T -Lutsinar, H-Hitam, L-Biru
7: Coil Pwor: D-0.72W L-0.54W
8: Pembinaan Perlindungan: kalis S-Flux,
Jenis bertutup SH boleh dibasuh
9: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
