Kawalan PLC Elektrik: Pemilihan Geganti, Pendawaian Output dan Amalan Terbaik Panel

Seorang jurutera membuat panggilan kerana kad keluaran PLC telah gagal dua kali dalam minggu yang sama. Bebannya ialah penyentuh 2.2 kW yang gegelungnya menarik hampir 3 A untuk beberapa milisaat pada setiap permulaan, dan outputnya berkadar 0.5 A. Modul output berkadar lebih tinggi tidak akan membetulkannya. Jawapan yang betul ialah geganti antara muka antara pengawal dan gegelung, dan jawapan yang sama digunakan untuk hampir setiap beban induktif dalam panel.

Kawalan PLC elektrik diputuskan kurang oleh program berbanding dengan apa yang berlaku pada terminal output. Artikel ini membincangkan peringkat keluaran pengawal, geganti atau modul geganti yang mengikutinya dan semakan yang memastikan panel berjalan melepasi tahun pertamanya dalam perkhidmatan.

Tahap Output PLC Boleh dan Tidak Boleh Bertukar

Output PLC bukan sumber kuasa. Ia ialah suis yang menyambungkan peranti medan kepada bekalan yang anda sediakan. Tiga peringkat keluaran biasa berkelakuan sangat berbeza, dan menganggapnya sebagai boleh ditukar ganti ialah cara terpantas kepada papan yang terbakar.

Coraknya ringkas. Beban arus rintangan dan rendah boleh diletakkan terus pada keluaran. Apa-apa sahaja dengan gegelung, input kapasitor atau filamen yang menarik beberapa kali arus keadaan mantapnya pada suis dihidupkan berada di belakang geganti antara muka.

Sebab Geganti Antara Muka Masih Mendapat Tempatnya

Mengalih keluar geganti celahan menjimatkan beberapa sentimeter rel dan beberapa dolar setiap mata. Dalam kebanyakan kabinet perindustrian ia datang semula selepas panggilan perkhidmatan pertama, atas tiga sebab.

Pemisahan galvanik antara logik dan medan

Gegelung geganti didorong oleh output PLC, dan sesentuh membawa arus medan. Oleh itu, litar pintas dalam kabel injap berhenti di geganti dan bukannya mencapai papan keluaran. Pada mesin dengan empat puluh output, perbezaan itu adalah satu geganti berbanding satu pengawal.

Inrush, sogokan dan bahan sentuhan

Gegelung penyentuh boleh menarik lima hingga sepuluh kali arus pegangannya untuk milisaat pertama dan kemudian melontar pancang voltan terbalik apabila ia dibuka. Geganti berkadar 16 A pada 250 V AC dengan sesentuh timah oksida perak menyerap tugas itu, dan penggantian menelan kos sebahagian kecil daripada kad keluaran. Untuk litar kering yang hampir tiada arus, sesentuh bersalut emas adalah pilihan yang lebih baik, kerana sesentuh perak biasa boleh menghasilkan filem oksida yang menghalang isyarat tahap rendah daripada lulus.

Kebolehservisan dan alat ganti

Geganti yang dipasang pada rel atau soket diganti dalam masa dua minit semasa penutupan hujung minggu. Modul output yang gagal biasanya bermaksud talian terhenti, kelewatan penghantaran dan muat turun program yang tiada siapa mahu lakukan pada pukul dua pagi.

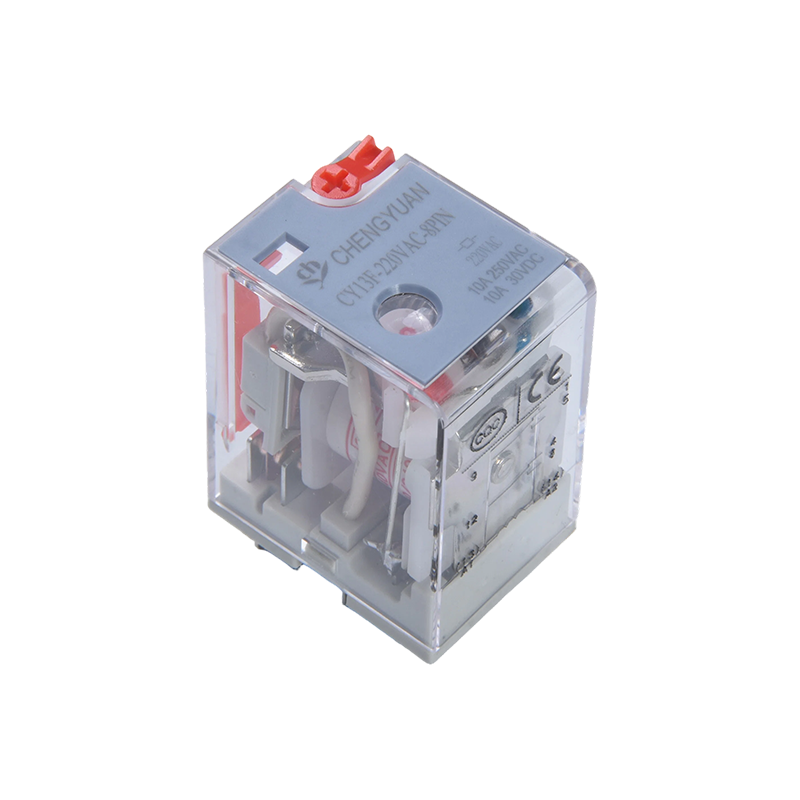

Memilih Geganti Antara Muka untuk Output PLC

Pemilihan datang kepada segelintir nombor. Bekerja melalui mereka dalam susunan ini dan spesifikasi biasanya menulis sendiri.

1. Voltan gegelung dan voltan mesti beroperasi. Gegelung DC 24 V ialah standard dalam panel kawalan mesin. Sahkan bahawa voltan mesti dikendalikan adalah di bawah voltan keluaran minimum bekalan PLC, dan voltan mesti dilepaskan adalah melebihi sebarang kebocoran sisa daripada keluaran triac atau transistor.
2. Arus gegelung terhadap kadaran keluaran. Gegelung DC 24 V berkadar 0.4 W menarik kira-kira 17 mA. Kurangkan output PLC kepada kira-kira 60 peratus daripada penarafannya yang dinyatakan apabila beban adalah induktif, dan tambahkan jumlah arus semua output yang berkongsi satu terminal biasa.
3. Penilaian kenalan dan jenis beban. Padankan rating dengan beban sebenar, bukan dengan label pada panel. A 16 Sesentuh memacu solenoid 1 A adalah baik, manakala sesentuh 2 A memacu gegelung 3 A tidak.
4. Arus masuk. Cari penarafan kenalan yang menyatakan nilai tempoh pendek, atau tambahkan perintang siri atau termistor untuk beban masuk yang tinggi seperti penyentuh besar dan bank kapasitor.
5. Kitaran tugas dan kehidupan. Hayat mekanikal beberapa juta operasi adalah normal. Hayat elektrik di bawah beban gegelung penyentuh adalah lebih pendek dan harus dibandingkan dengan bilangan permulaan yang dilakukan mesin setiap hari.

Jika anda mahukan penyegaran pada mekanik di belakang gegelung dan angker, penjelasan ini merangkumi apa yang dilakukan oleh geganti elektromagnet tujuan umum secara jelas.

Relay Elektromagnet Dipasang CYF1 PCB untuk Pensuisan Tujuan Am Geganti kutub tunggal dipasang PCB dengan pilihan sesentuh 10 A atau 16 A, gegelung 3-48 VDC dan jejak 5-pin padat untuk pensuisan berketumpatan tinggi. Lihat Produk →

Modul Geganti dan Amalan Pendawaian Rel DIN

Modul geganti membungkus geganti, terminal gegelung dan sambungan skru ke dalam unit yang dipasang di rel tunggal. Modul yang dibina di sekeliling keluarga geganti yang sama dalam versi kenalan 10 A dan 16 A berkongsi jejak, jadi panel boleh ditingkatkan kemudian tanpa menggerudi semula rel atau melukis semula reka letak.

Latihan pendawaian adalah penting seperti modul itu sendiri. Gunakan ferrule pada wayar terkandas, simpan pendawaian gegelung dalam saluran yang berasingan daripada pendawaian sesentuh di mana-mana susun atur panel membenarkan, kumpulkan commons mengikut kad output dan bukannya dengan kedudukan terminal, dan labelkan setiap output dengan alamat programnya. Lukisan yang jelas dan satu geganti ganti bagi setiap jenis akan menghalang lebih banyak masa henti daripada sebarang fungsi diagnostik di dalam pengawal.

MCYF1 DIN Rel Modul Geganti Selak Magnet Modul rel DIN menggunakan geganti selak untuk kuasa statik sifar dan memori keadaan mati kuasa, dengan sehingga 16 saluran dan 16 A setiap saluran. Lihat Produk →

Geganti Melekat Magnet dalam Kawalan PLC

Geganti selak magnet memegang kedudukan terakhirnya tanpa arus gegelung. Sifat itu berguna dalam dua keadaan: apabila mesin mesti mengekalkan keadaan injap atau petunjuk melalui kegagalan kuasa, dan apabila berpuluh-puluh gegelung dibiarkan bertenaga sepanjang hari menambah haba dan beban pada bekalan.

Geganti selak memerlukan denyutan pendek dan bukannya isyarat berterusan, jadi atur cara mesti menetapkan dan menetapkan semulanya dengan sengaja, dan pentauliahan perlu menyertakan langkah tetapan semula yang jelas kerana kenalan boleh tiba di kedua-dua kedudukan. Panel yang menggunakannya biasanya menyimpan relay interposing standard dalam siri supaya PLC juga boleh memaksa beban dimatikan apabila jujukan memerlukannya.

Geganti Selak Magnet CYF1-S untuk Memori Keadaan Kuasa Rendah Geganti PCB bistable yang memegang keadaan sesentuh tanpa kuasa gegelung, sesuai untuk reka bentuk pengekalan penjimatan tenaga, sandaran dan terputus kuasa dengan pensuisan sehingga 16 A. Lihat Produk →

Di mana Antara Muka Kawalan PLC Gagal di Medan

• Sesentuh dikimpal selepas berbulan-bulan kemasukan berulang dari gegelung penyentuh.
• Beban yang tidak pernah dimatikan sepenuhnya kerana keluaran triak atau transistor bocor beberapa volt.
• Gegelung berwayar ke terminal biasa yang salah, jadi dua output berlawan antara satu sama lain.
• Tiada diod flyback pada gegelung DC, yang memendekkan kedua-dua hayat sesentuh dan hayat peringkat output.
• Ferrule longgar dan getaran mesin, menghasilkan hubungan terputus-putus yang dipersalahkan pada program.
• Geganti ditolak ke dalam soket dengan satu pin sahaja, berfungsi di bangku simpanan dan gagal pada mesin.

Pemeriksaan Pentauliahan Sebelum Penyerahan

1. Ukur voltan gegelung pada setiap geganti dengan bekalan medan ditetapkan kepada nilai jangkaan terendahnya.
2. Paksa output satu demi satu daripada perisian pengaturcaraan dan sahkan bahawa hanya geganti yang dimaksudkan beroperasi.
3. Sahkan kesinambungan pada terminal beban dengan setiap geganti ditenagakan, dan sahkan bahawa sesentuh terbuka apabila output dilepaskan.
4. Periksa voltan kebocoran dengan semua output dimatikan, terutamanya pada output triac dan transistor.
5. Jalankan panel selama 30 minit dan periksa suhu gegelung dan sentuhan. Gegelung hangat adalah perkara biasa, sentuhan panas tidak.
6. Catatkan model geganti, konfigurasi kenalan dan alamat program pada lukisan panel, dan simpan satu ganti bagi setiap jenis dalam kabinet.
