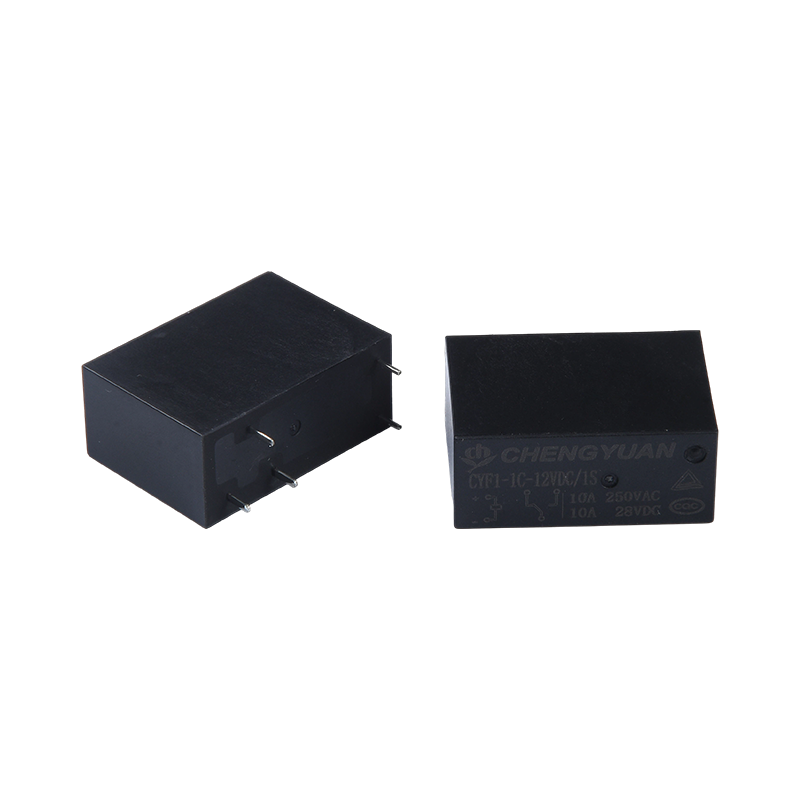

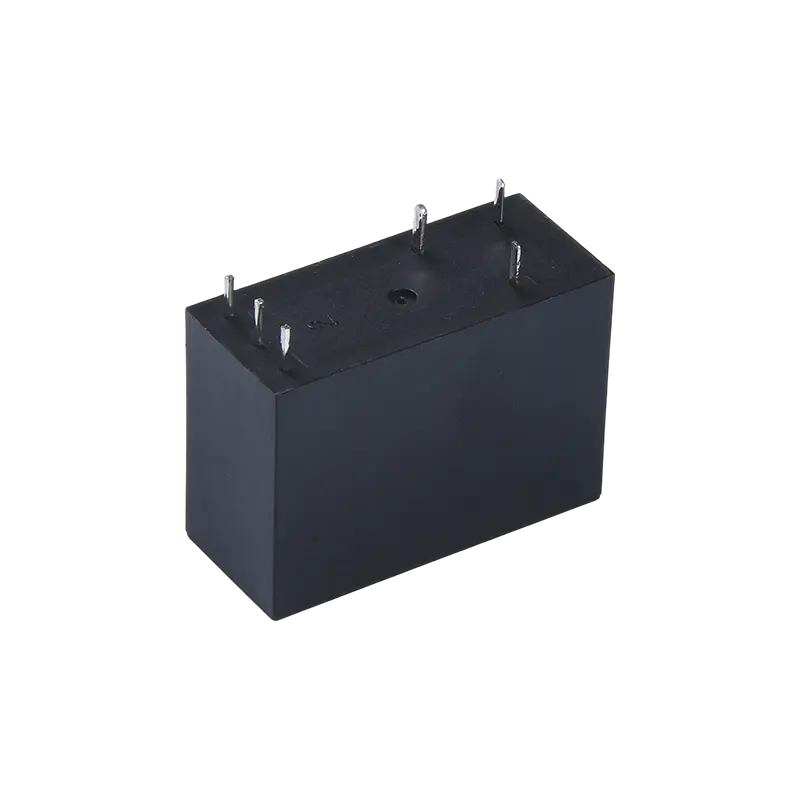

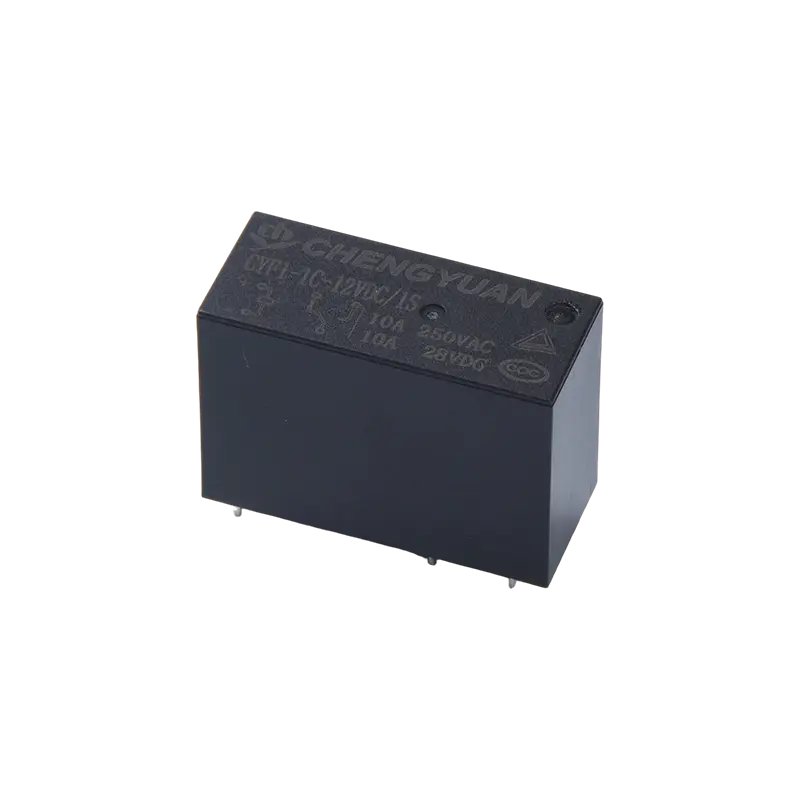

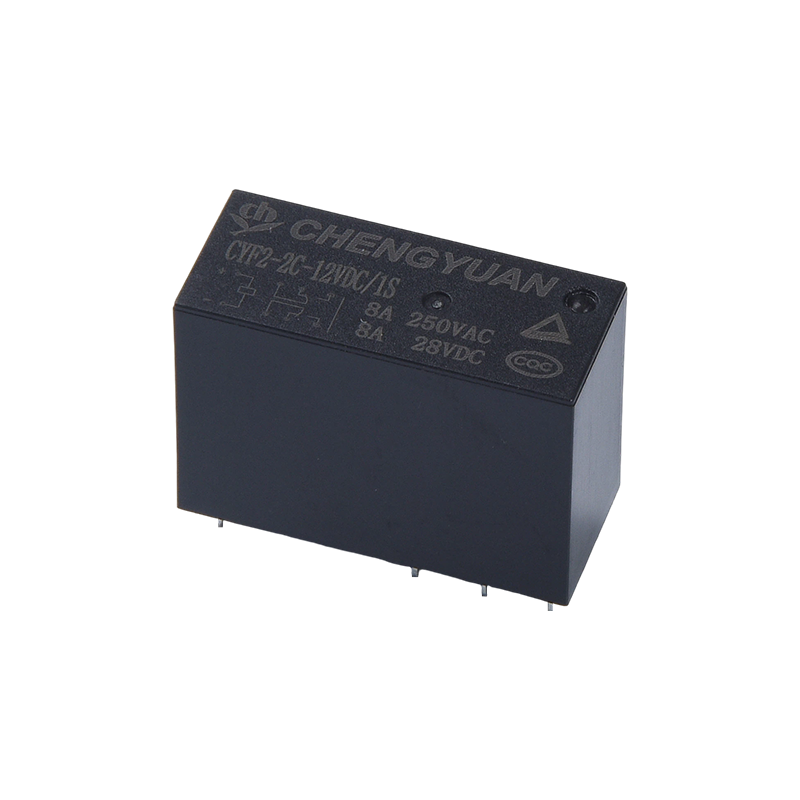

Kelebihan produk:
• Penggunaan Kuasa Statik Sifar: Menggunakan prinsip selak magnetik, keadaan sesentuh dikekalkan tanpa bekalan kuasa berterusan selepas pengaktifan, dengan ketara mengurangkan penggunaan kuasa siap sedia sistem.
• Beban Tinggi, Reka Bentuk Padat: Mencapai kapasiti pensuisan sentuhan maksimum 16A dalam pakej ultra-kecil, menawarkan ketumpatan kuasa tinggi dan menjimatkan ruang PCB.
• Memori Keadaan Mati Kuasa: Kedudukan sentuhan kekal tidak berubah selepas kegagalan kuasa, dan keadaan asal dikekalkan tanpa memandu semasa pemulihan kuasa, sesuai untuk litar sandaran atau interlock keselamatan.
ciri-ciri:
• Kapasiti pensuisan sesentuh maksimum 16A
• Tersedia dalam konfigurasi kenalan tukar ganti kutub tunggal dan dua kutub
• Saiz ultra-kecil, pin PCB standard
• Tersedia dalam jenis yang tertutup dan kalis fluks
• Produk mesra alam (mematuhi ROHS)
• Dimensi: (28.9*12.6*20.6)mm
Aplikasi Utama:
• Meter Pintar dan Pengurusan Tenaga: Digunakan untuk kawalan pensuisan jauh dalam meter prabayar dan pemutus litar pintar, mencapai penggunaan kuasa yang rendah melalui selak magnet.
• Perkakas Penjimatan Tenaga: Disepadukan ke dalam kawalan kuasa utama peralatan seperti penghawa dingin dan pemanas air untuk mengurangkan penggunaan kuasa siap sedia dan memenuhi piawaian kecekapan tenaga.
• Bekalan Kuasa Tidak Terganggu dan Penyimpanan Tenaga: Digunakan dalam litar pensuisan output UPS dan penyongsang fotovoltaik, memastikan kesinambungan sistem dengan mengekalkan keadaan semasa bekalan elektrik terputus.
• Sistem Keselamatan dan Perlindungan Kebakaran: Digunakan dalam sistem penggera dan litar kawalan lampu kecemasan untuk memastikan status suis yang boleh dipercayai semasa kegagalan kuasa secara tiba-tiba.
Parameter Kenalan
| Konfigurasi Kenalan | 1A/1C | 2A/2C |
| Rintangan Hubungan | < 50mΩ (1A 6VDC) |
| Bahan Kenalan | AgSnO₂,AgCdO |
| Beban Kenalan (Resistif) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Voltan Pensuisan Maksimum | 250VAC / 28VDC |
| Arus Pensuisan Maksimum | 20A/16A/10A | 8A/5A |
| Kuasa Pensuisan Maksimum | 5000VA/480W | 1200VA/150W |
| Ketahanan Mekanikal | 1×10⁷ kitaran |
| Ketahanan Elektrik | 1×10⁵ kitaran |
Parameter Gegelung
| Kuasa Gegelung Ternilai - | Gegelung Tunggal 540mW |
| Dwi Gegelung ≦1W (Kuasa berbeza mengikut spesifikasi) |
| Kenaikan Suhu Gegelung | 26°C (47°F) pada voltan terkadar |
| Suhu Maksimum | 130°C (266°F) |
Jadual Spesifikasi Gegelung
| Voltan Terkadar (VDC) | Tetapkan/Tetapkan Semula Voltan (VDC) | Lebar Nadi (ms) | Rintangan Gegelung Dwi (Ω±10%) | Rintangan Gegelung Tunggal (Ω±10%) |
| Gegelung 1 | Gegelung 2 |
| 3 | ≤2.40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4.00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9.60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19.2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38.4 | ≥50 | 2780 | 2315 | 4267 |
Parameter Prestasi
| Rintangan Penebat | 100MΩ (500VDC) |
| Dielektrik Menahan Voltan | Antara Sentuhan dan Gegelung | 5000VAC selama 1 minit |
| Antara Kenalan Terbuka | 750VAC selama 1 minit |
| Masa Operasi (pada voltan terkadar) | ≤10ms |
| Masa Pelepasan (pada voltan terkadar) | ≤5ms |
| Terkejut | Kestabilan | 100m/s² (10g) |
| kekuatan | 1000m/s² (100g) |
| Getaran | 10Hz~55Hz, amplitud berganda 1.5mm |
| Kelembapan | 35%~85% RH |
| Julat Suhu | -40°C ~ 85°C |
| Jenis Terminal | jenis PCB |
| Berat badan | Kira-kira 10g |
| Jenis Pembungkusan | Jenis bertutup plastik, jenis kalis pateri |
Sijil Keselamatan
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Contoh tanda pesanan
Model geganti CYF
Voltan gegelung 5 6 9 12 18 24 48 VDC
Borang hubungan 1A: satu kumpulan biasa terbuka, 1C: satu kumpulan penukaran, 2A: dua kumpulan biasa terbuka, 2C dua kumpulan penukaran
Bentuk gegelung 1S: gegelung tunggal 2S: gegelung berganda
Bahan sentuhan T: AgSnO2, Tiada: AgCdO
Catatan: (1) Dalam persekitaran yang mengandungi gas berbahaya seperti H2S, SO2, NO2, dll., adalah disyorkan untuk menggunakan produk bertutup plastik, dan sila jalankan ujian dan pengesahan dalam penggunaan sebenar; apabila pembersihan keseluruhan tidak diperlukan, adalah disyorkan
Adalah disyorkan untuk memberi keutamaan kepada produk tahan fluks;
- Produk ini adalah produk mesra alam. Sila tandakan nombor ciri yang sepadan semasa membuat pesanan, dengan (551) menunjukkan pematuhan RoHS (kenalan mengandungi kadmium) dan (555) menunjukkan pematuhan RoHS (kenalan tidak mengandungi kadmium).
Gambar rajah pendawaian, unit saiz lubang pelekap: mm
(1) Toleransi dimensi tidak dinyatakan untuk beberapa dimensi luaran produk. Apabila dimensi luaran ialah ≤1mm, toleransi ialah ±0.2mm; apabila dimensi luaran adalah antara 1~5mm, toleransi ialah ±0.3mm.
Apabila saiz keseluruhan ialah >5mm, toleransi ialah ±0.4mm;
(2) Dimensi lubang pelekap tanpa toleransi dimensi ialah ±0.1mm.
Perkara yang perlu diperhatikan:
- Keadaan kilang geganti penyelak magnet ialah keadaan set semula, tetapi disebabkan oleh faktor seperti kesan semasa pengangkutan atau pemasangan geganti, ia mungkin berubah kepada keadaan tindakan. Oleh itu, apabila menggunakan (bekalan kuasa
Apabila disambungkan, sila tetapkan semula kepada keadaan tindakan atau tetapkan semula keadaan seperti yang diperlukan.
- Untuk memastikan bahawa geganti selak magnet bertindak atau menetapkan semula, voltan pengujaan yang digunakan pada gegelung mesti mencapai voltan terkadar, dan lebar nadi mestilah lebih besar daripada 5 kali tindakan atau masa set semula. jangan
Apabila menggunakan voltan pada aksi dan set semula gegelung, jangan gunakan voltan pada gegelung untuk masa yang lama (lebih daripada 1 minit).
- Semasa pengangkutan, penyimpanan dan penggunaan produk, sila jauhkan produk daripada medan magnet yang kuat untuk mengelakkan perubahan dalam voltan operasi dan voltan set semula.
