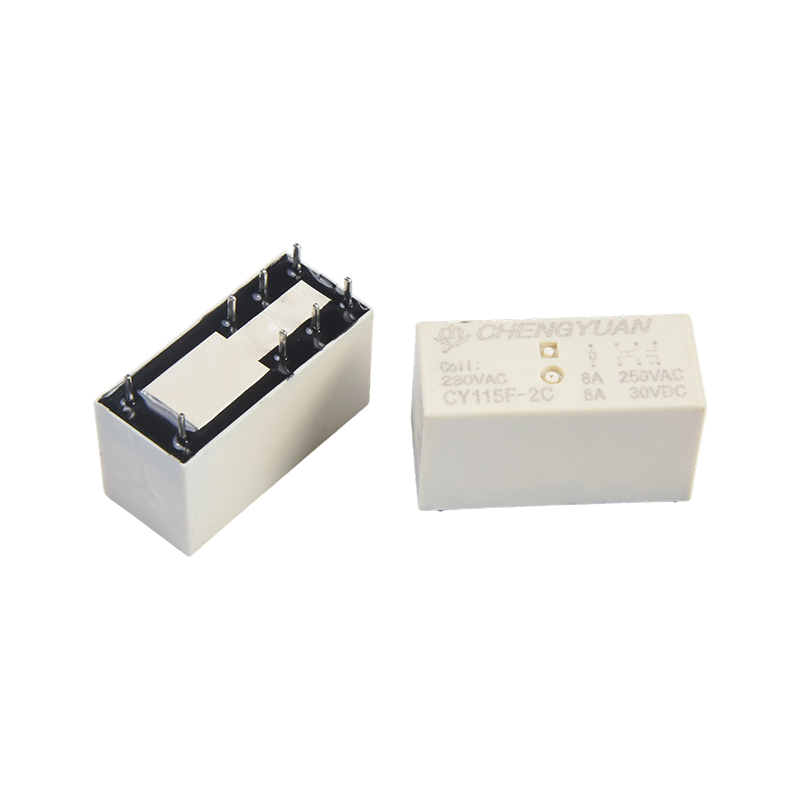

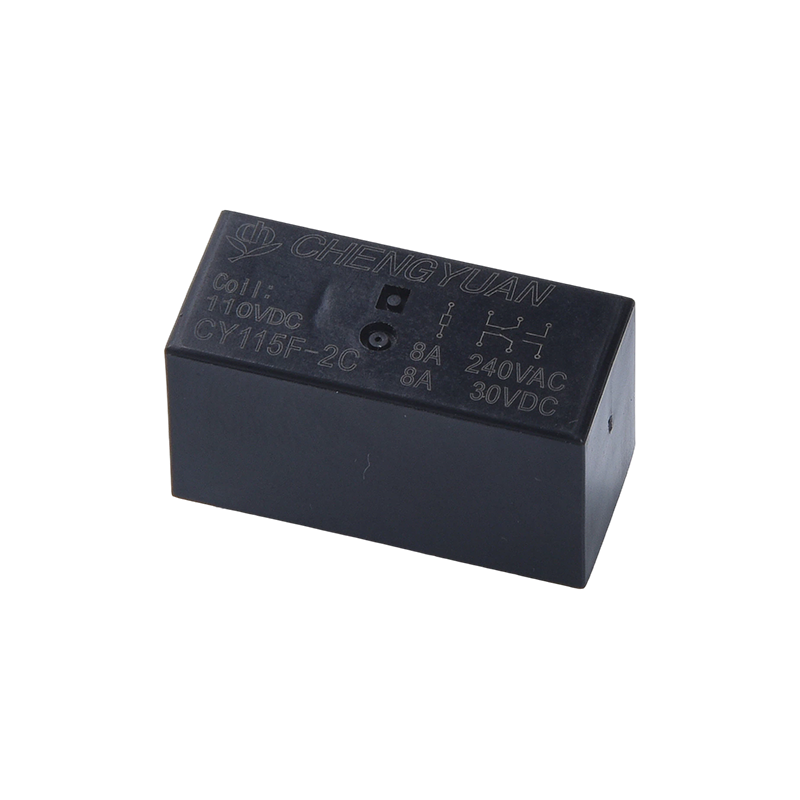

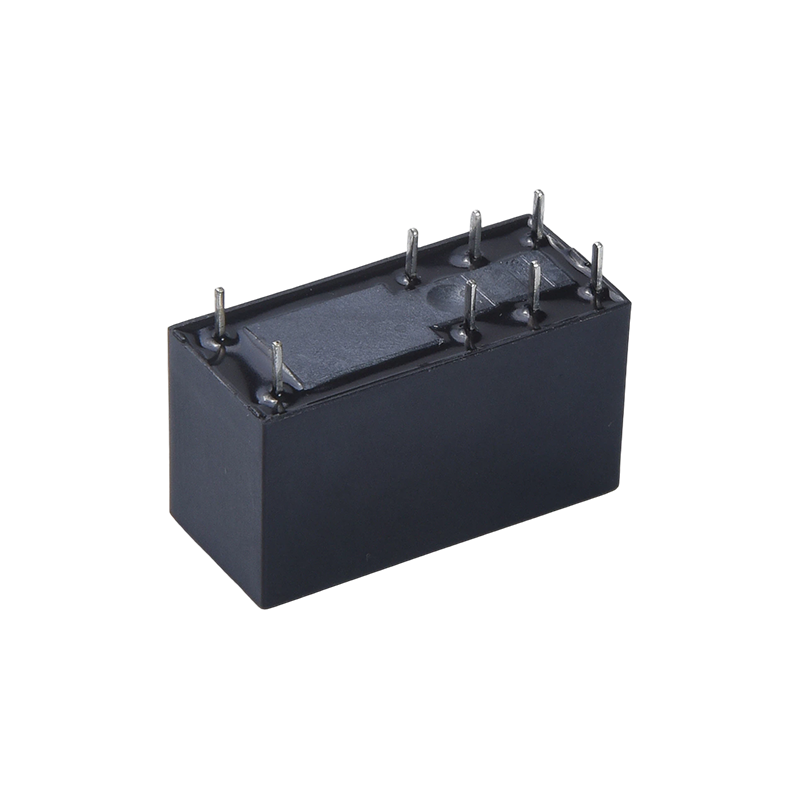

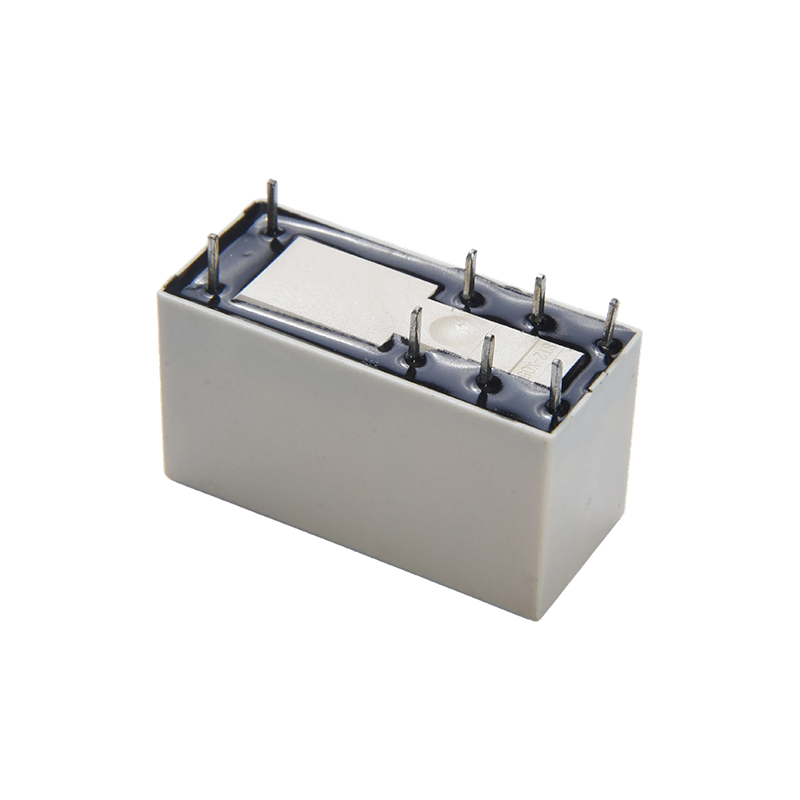

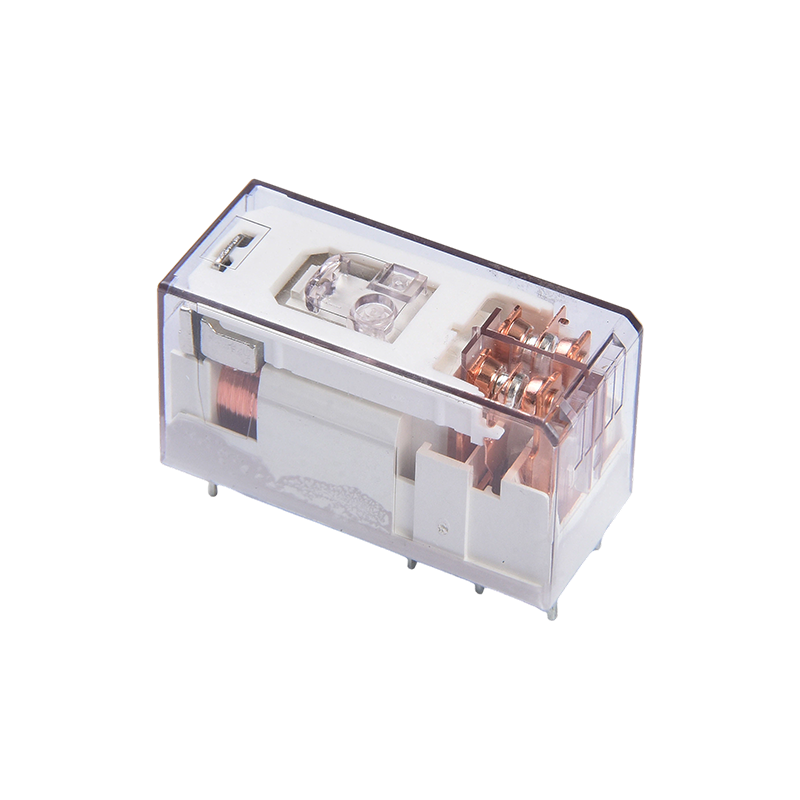

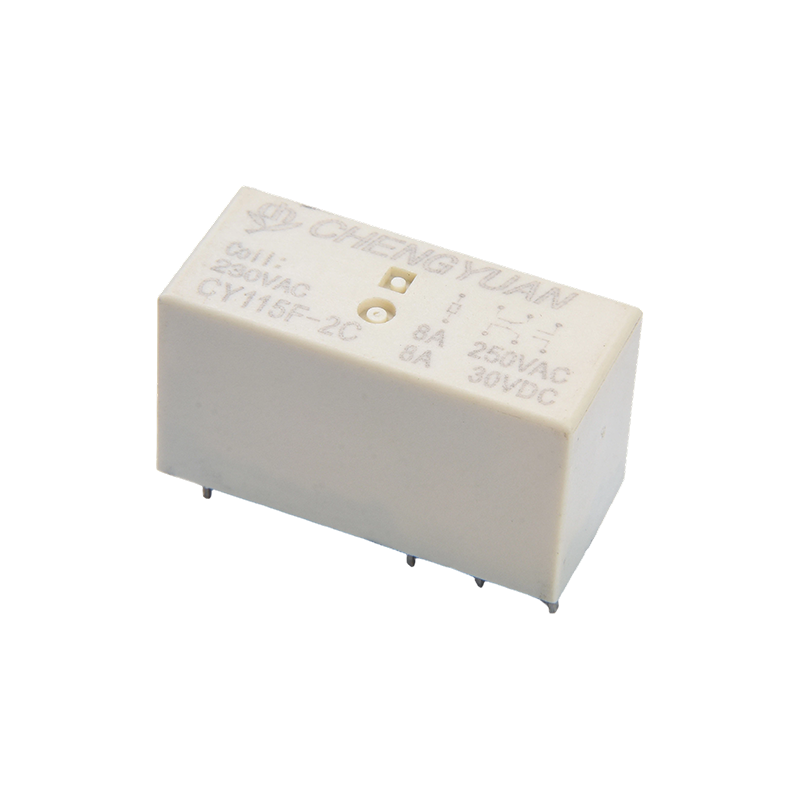

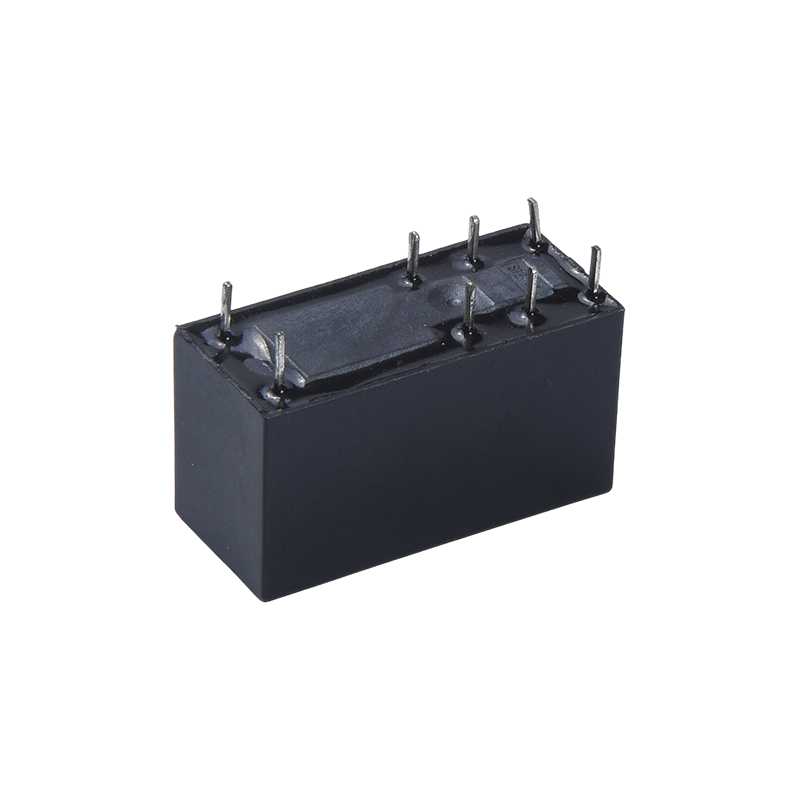

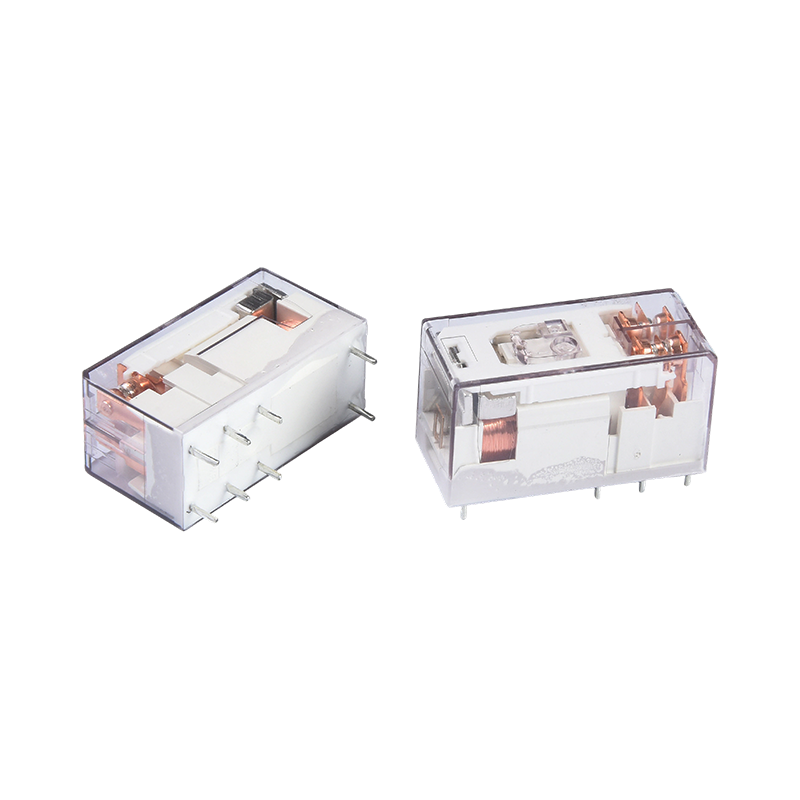

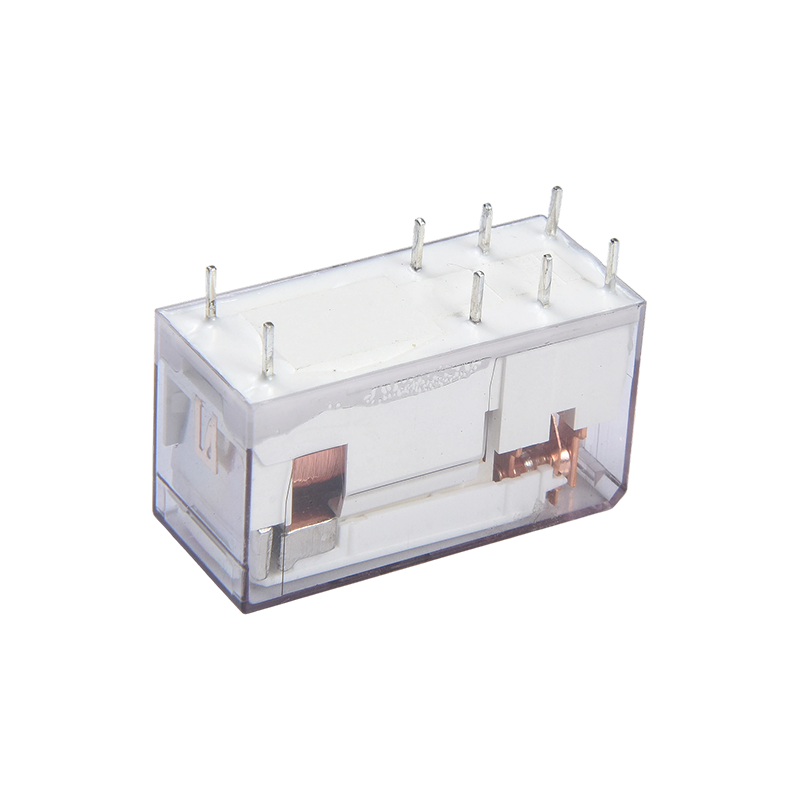

Ciri-ciri Produk:
• Kapasiti Pensuisan Beban Tinggi: Kenalan menyokong pensuisan arus 8 amp, mengawal litar berkuasa tinggi dengan berkesan dan memenuhi pelbagai keperluan beban.
• Reka Bentuk Penggunaan Kuasa Rendah: Kepekaan gegelung adalah serendah 0.4W, membantu mengurangkan keseluruhan penggunaan tenaga peranti dan penjanaan haba.
• Tahanan dan Pengasingan Voltan Tinggi: Daya tahan voltan antara gegelung dan sesentuh mencapai 5000 volt, memberikan pengasingan elektrik yang boleh dipercayai dan memastikan operasi yang selamat.
• Struktur Padat: Saiz kecil mengoptimumkan penggunaan ruang, menjadikannya ideal untuk pemasangan padat pada papan litar bercetak.
• Kawalan Sensitif: Mengawal litar berkuasa tinggi dengan isyarat lemah, membolehkan alat kawalan jauh dan pengasingan dalam sistem automatik.
Aplikasi Biasa:
• Perkakas Rumah: Digunakan dalam mesin basuh, penghawa dingin, ketuhar gelombang mikro dan peranti lain untuk kawalan litar motor atau elemen pemanas.
• Automasi Perindustrian: Sesuai untuk sistem kawalan PLC, pemacu injap motor dan solenoid, menyediakan pensuisan automatik yang stabil.
• Peralatan Tenaga Baharu: Digunakan dalam bekalan kuasa tanpa gangguan UPS, sistem penyimpanan tenaga dan penyongsang sebagai suis automatik yang boleh dipercayai.
• Rumah Pintar: Digunakan untuk mengawal penghawa dingin, pemanasan bawah lantai, langsir dan sistem lain untuk pengurusan pintar jauh.
• Audio-Visual dan Peralatan Paparan: Digunakan dalam sistem audio, monitor dan peranti lain untuk memastikan penukaran isyarat dan kuasa yang tepat.
Data Kenalan
| taip | CY115F |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 6VDC) |
| Beban berkadar (Beban rintangan) | 8A 250VAC |
| Maks. menukar arus | 10A |
| Maks. voltan pensuisan | 277VAC |
| Maks. kuasa pensuisan | 2500VA |
| Min. menukar beban | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 15ms Maks. (Tiada diod) |
| Masa keluaran | 5ms Maks. (Tiada diod) |
| Rintangan penebat | Min. 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka: 1000VAC, 50/60Hz selama 1 minit |
| Antara gegelung dan sentuhan : 5000VAC , 50/60Hz selama 1 minit |
| Antara set sesentuh:2,500VAC, 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min. |
| Memusnahkan | 100G Min. |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃(tiada pemeluwapan) |
| Berat badan | Lebih kurang 13.5g |
| Data Gegelung (pada 20℃) |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 5 | 80.00 | 62.5 | Lebih kurang 0.4W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan gunakan voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung.

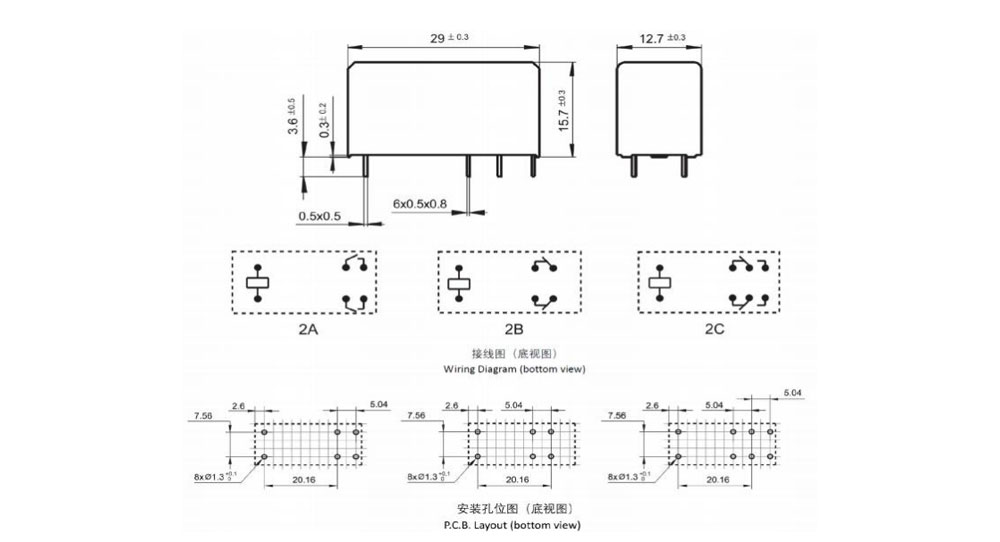

Dimensi rangka, Rajah pendawaian, reka letak PCB (Unit:mm)

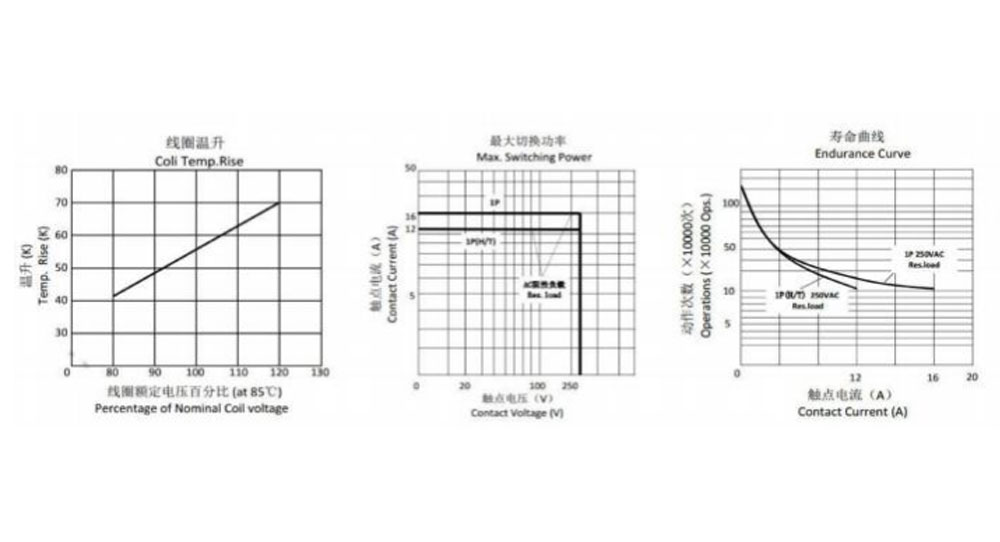

Lengkung Ciri
Maklumat Pesanan
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Jenis：CY115F
2: Bilangan Tiang: 2-2Tiang
3: Susunan Hubungan: A-Borang A ; B-Borang B ; C-Borang C
4: Voltan Nominal: 5,6,9,12,18,24,48VDC
5: Warna Penutup: B-Hitam
6: Gegelung Pwor: D-0.4W
7: Pembinaan Perlindungan: kalis S-Flux,
Jenis bertutup SH boleh dibasuh
8: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dsb.
Pembersihan air atau proses permukaan tidak dicadangkan selepas geganti kalis-fluks dipasang pada PCB.
Penafian: Spesifikasi adalah untuk rujukan sahaja . Spesifikasi tertakluk kepada perubahan tanpa notis awal.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
produk yang sesuai untuk aplikasi mereka sendiri. Untuk geganti bertutup, selepas pemasangan pembersihan kipas, sila buka lubang pengudaraan dalam kes sebelum menggunakan . Jika ada sebarang pertanyaan , sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah tanggungjawab pengguna untuk menentukan produk yang harus digunakan.
