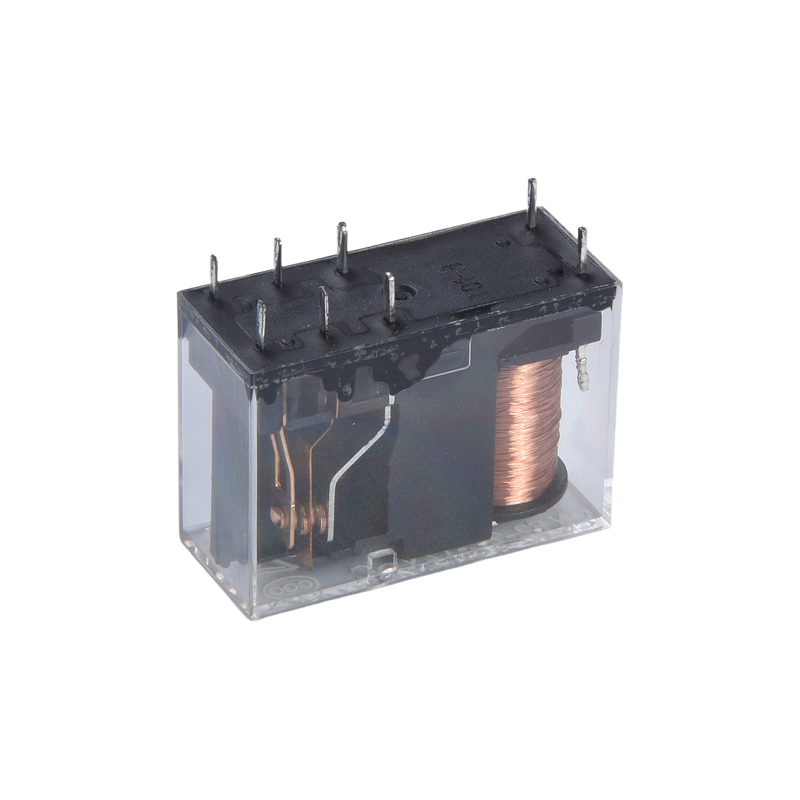

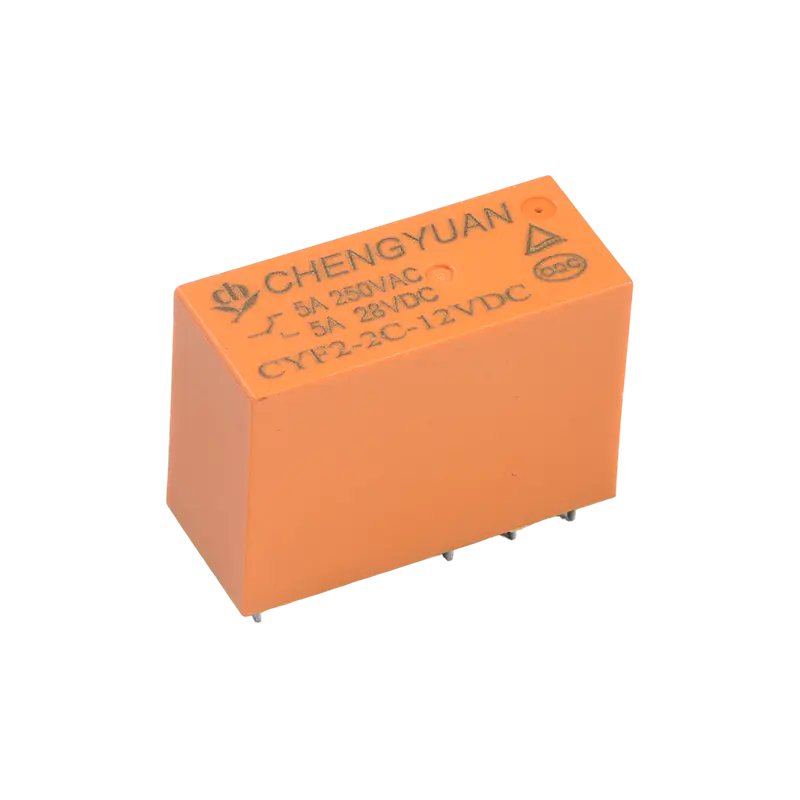

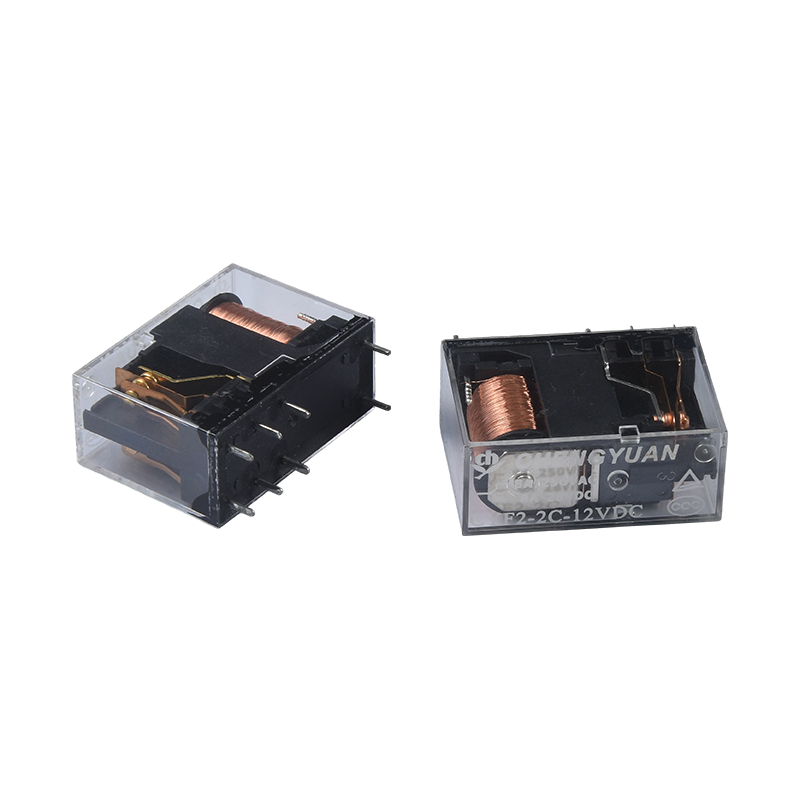

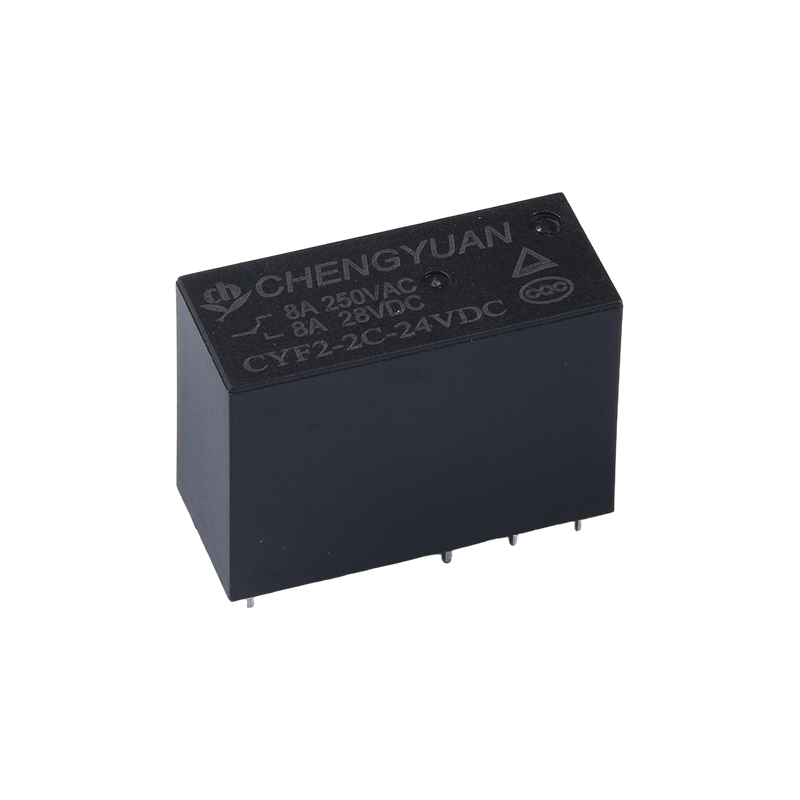

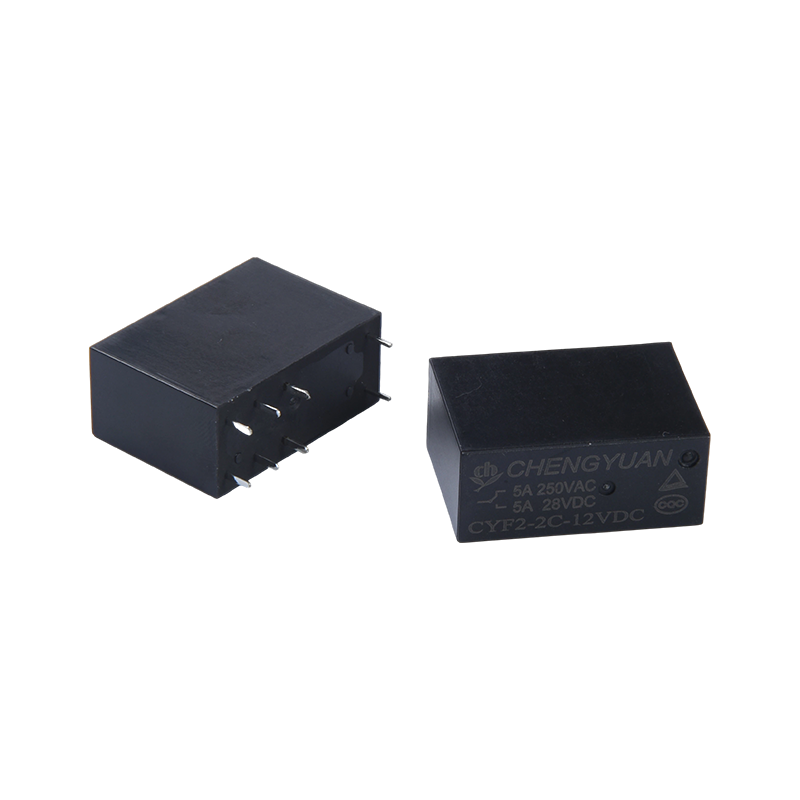

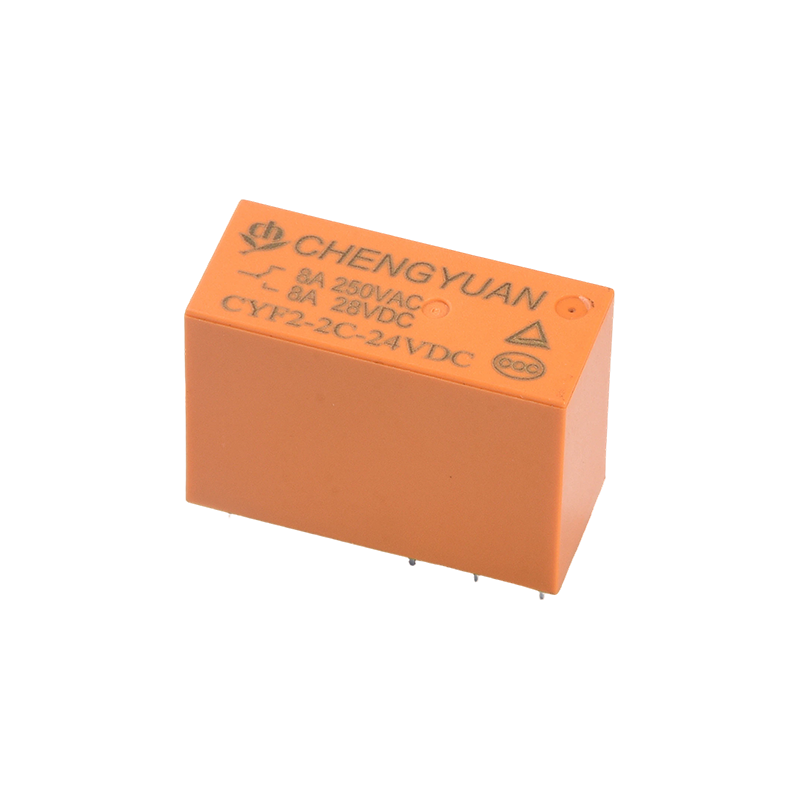

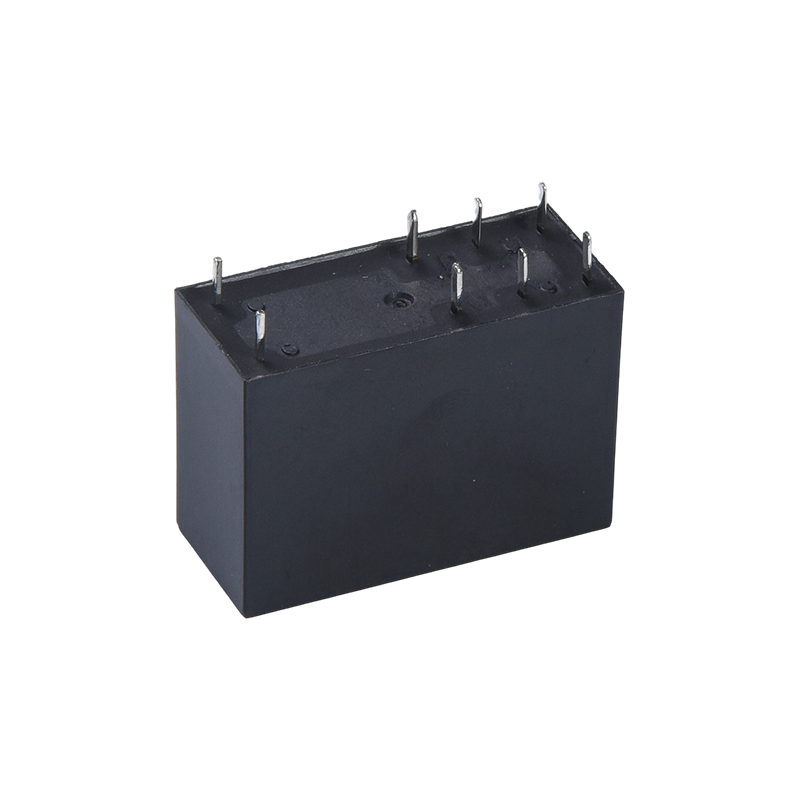

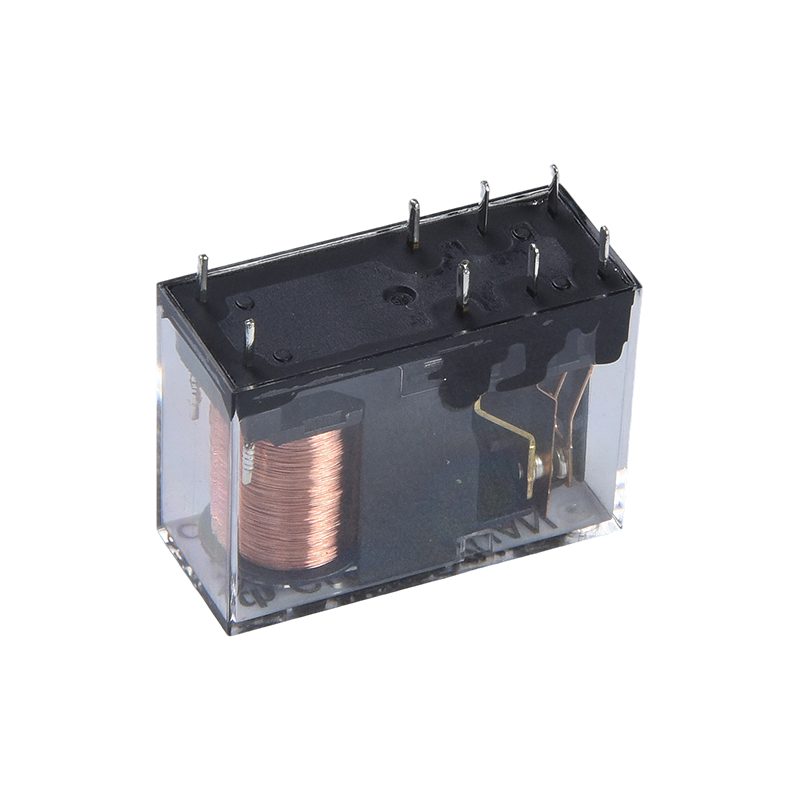

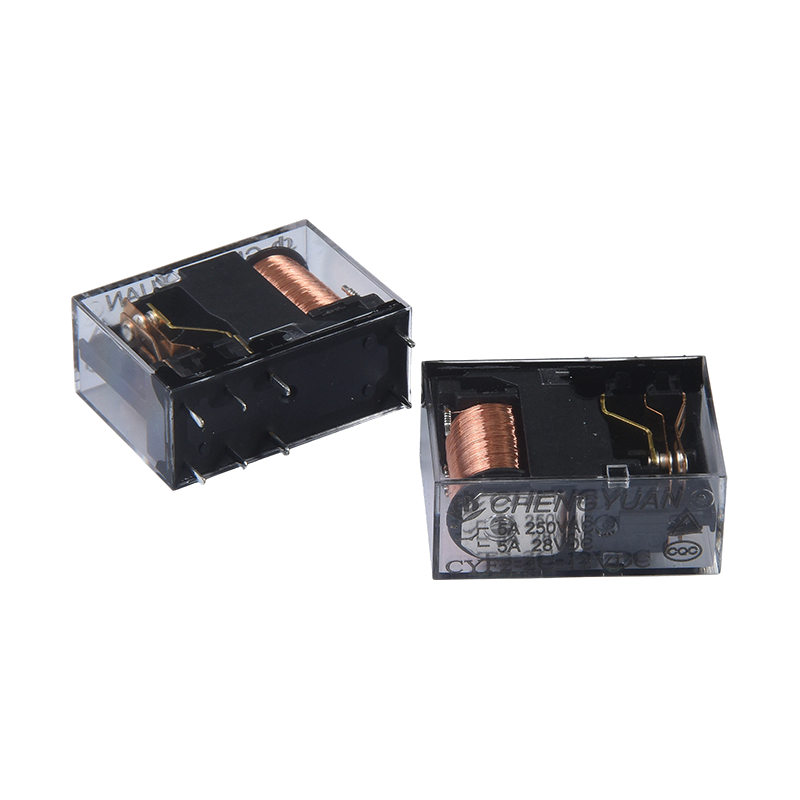

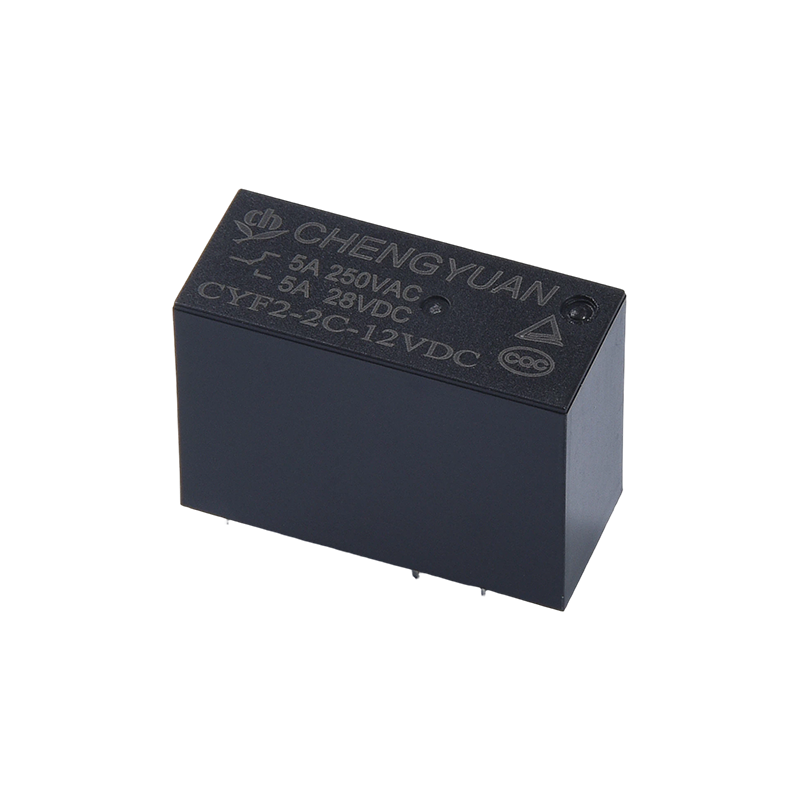

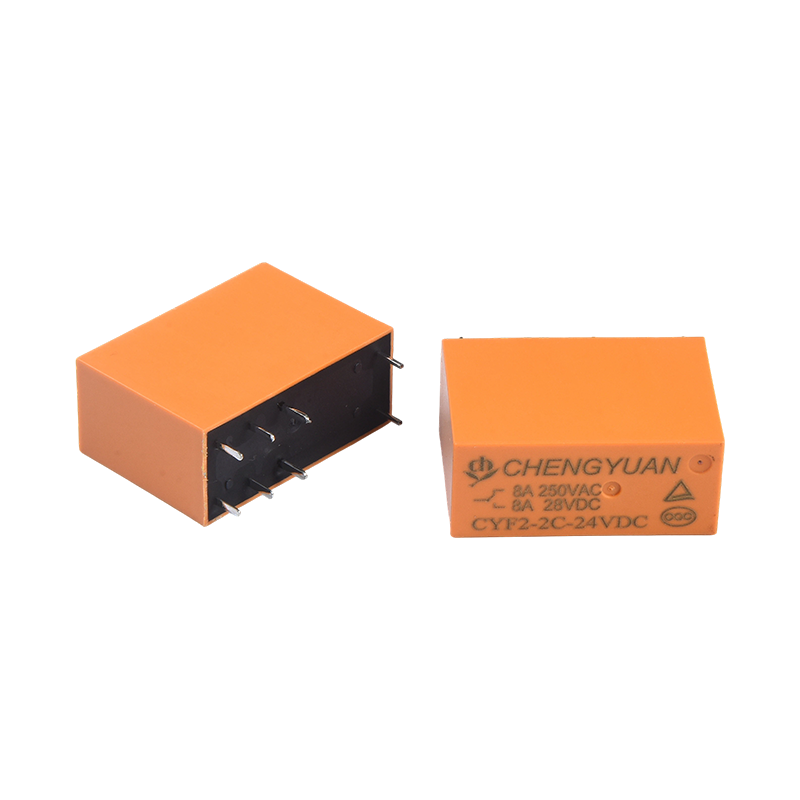

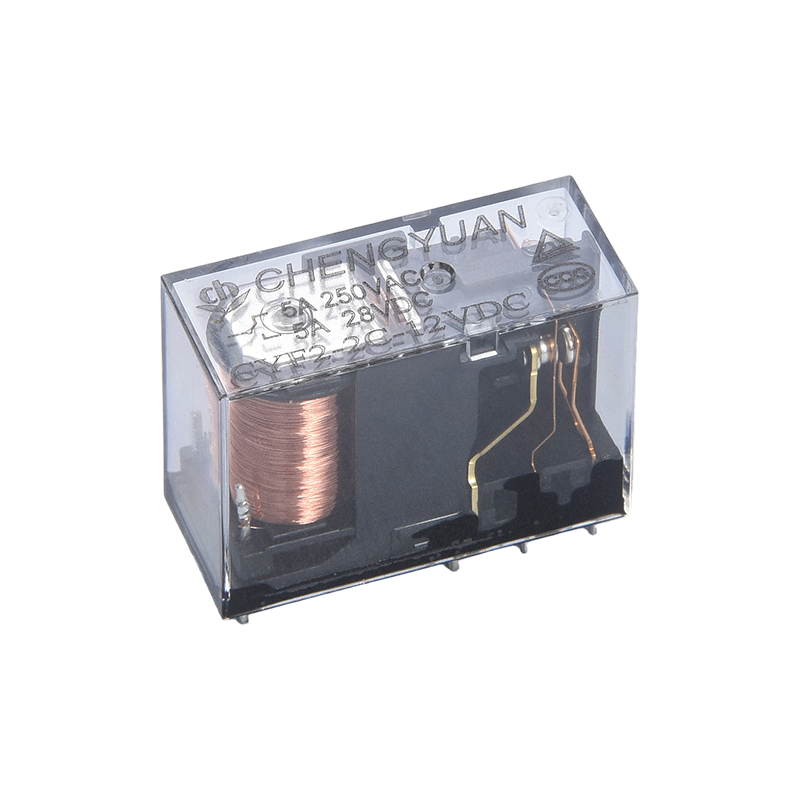

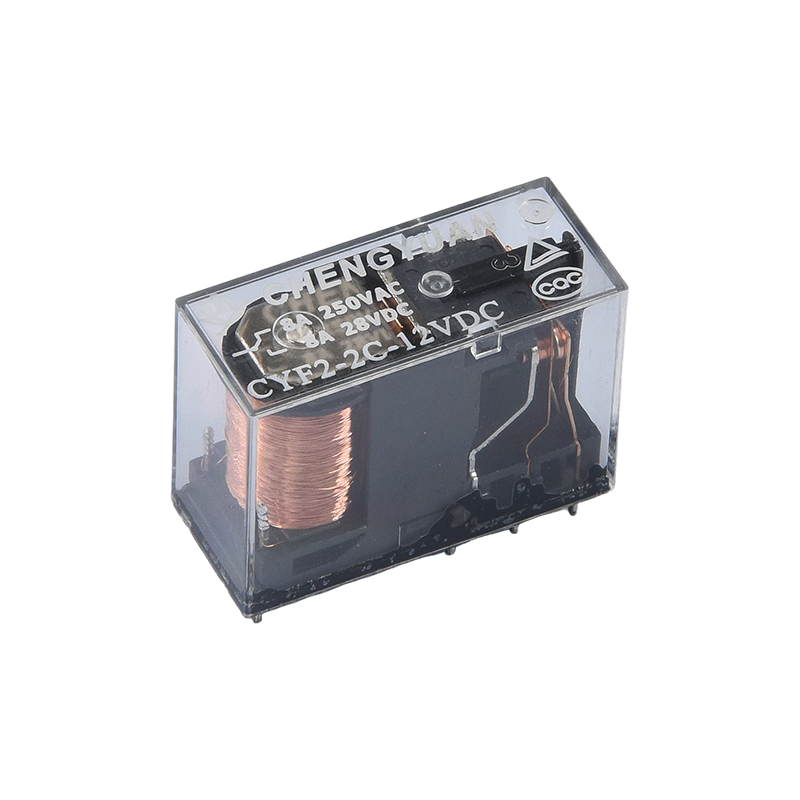

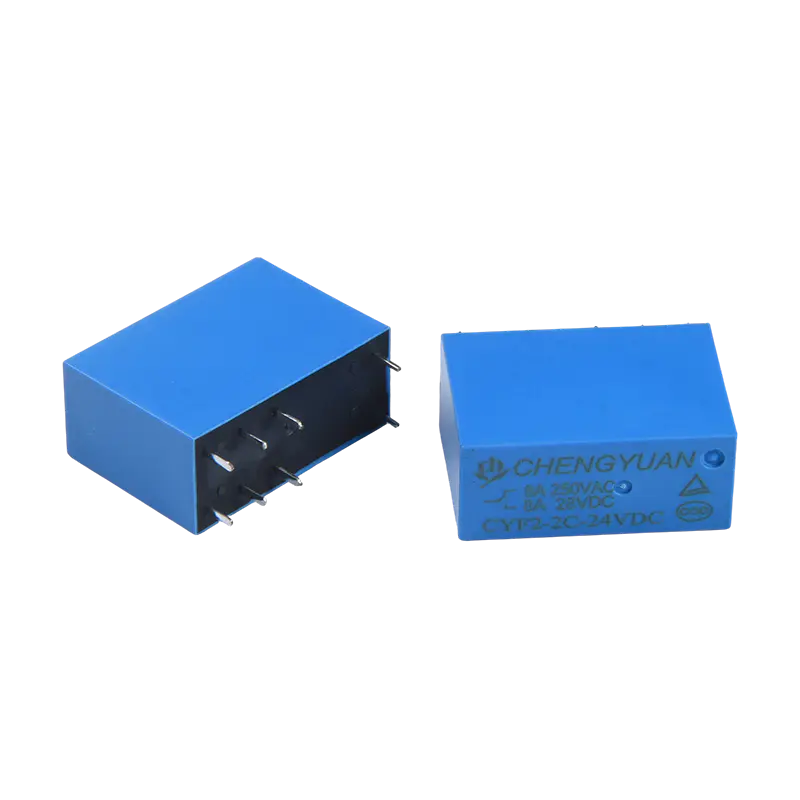

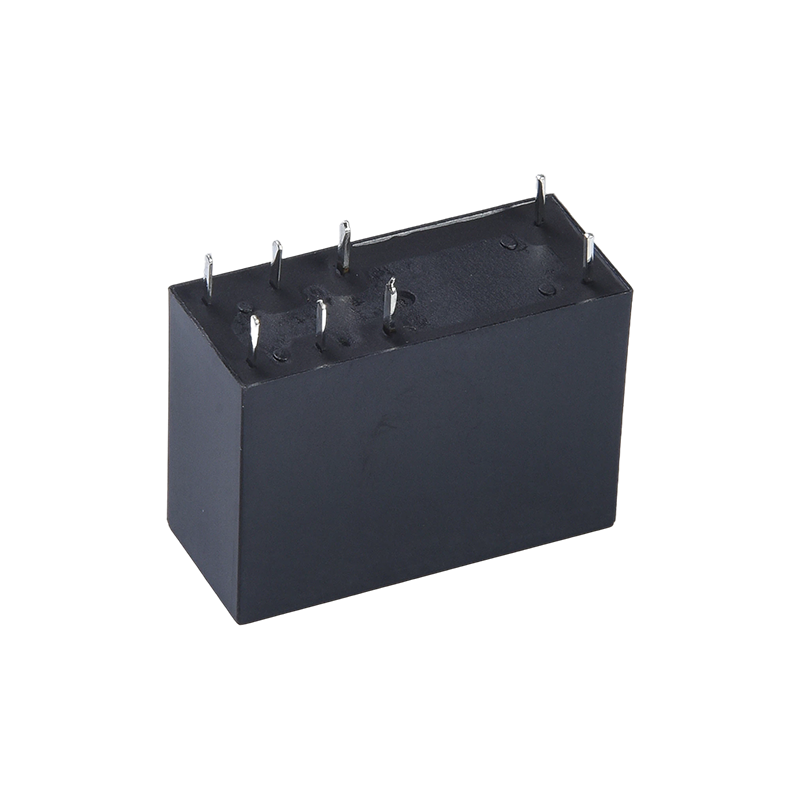

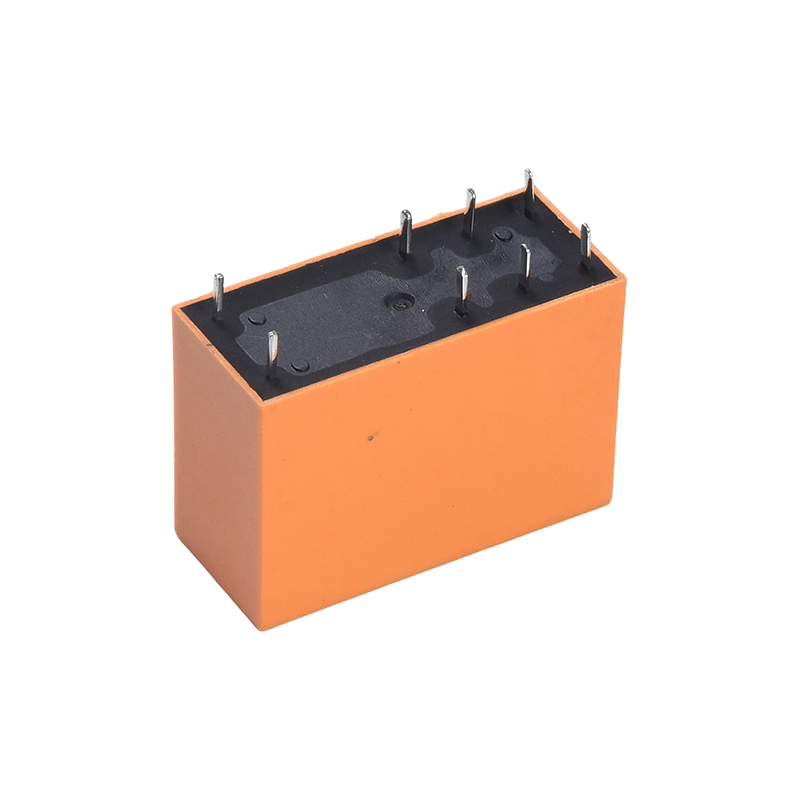

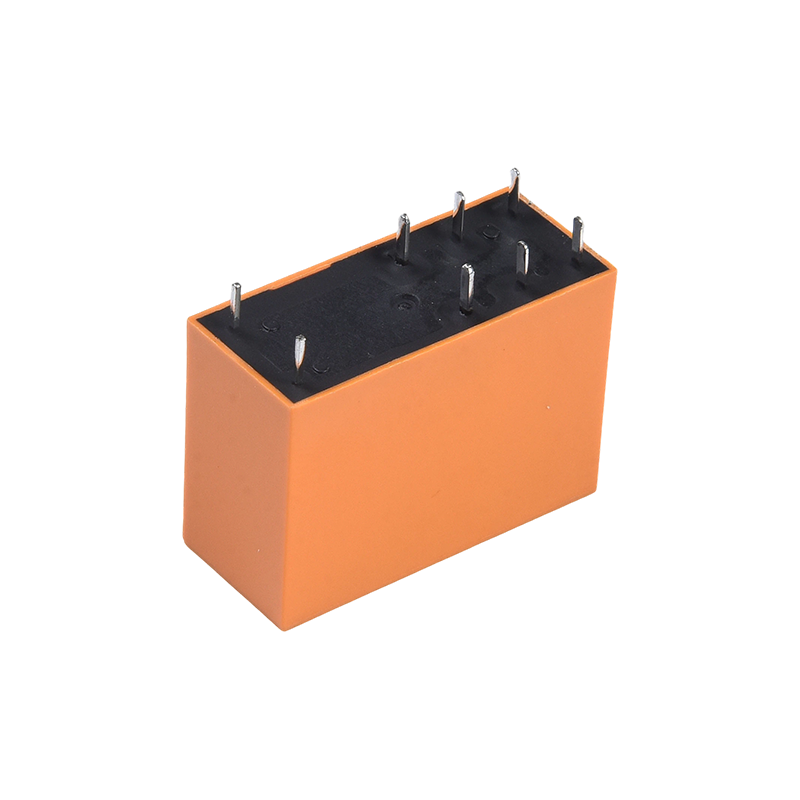

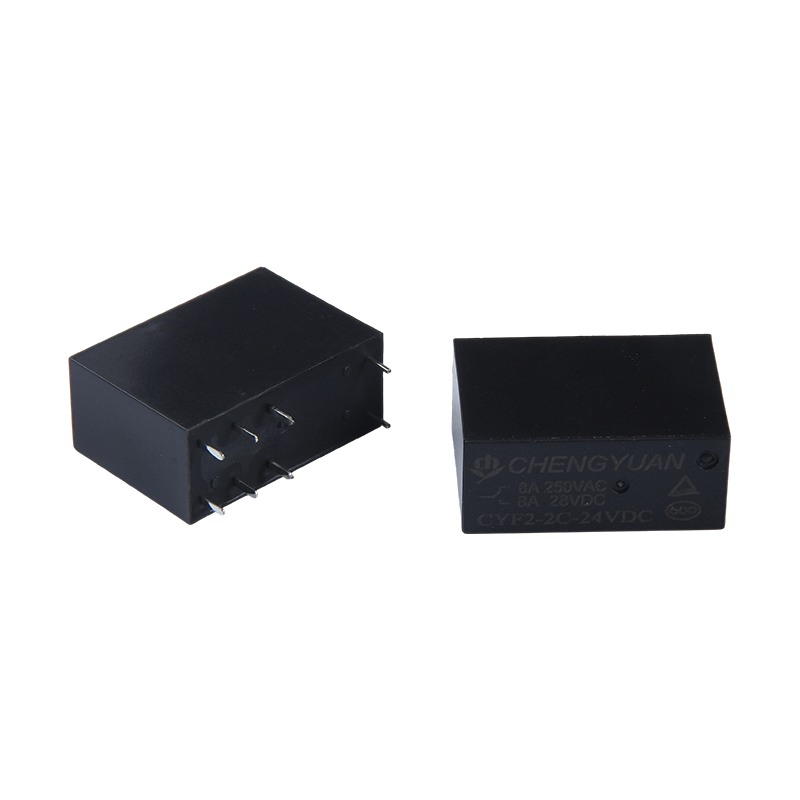

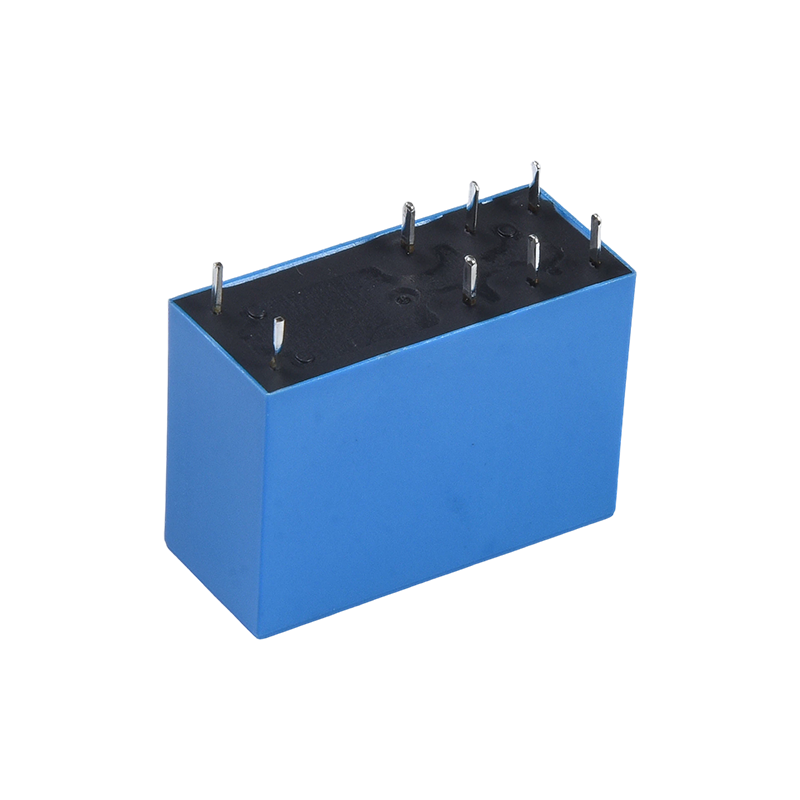

ciri-ciri:
Penyesuaian Beban Tinggi: Kapasiti pensuisan sesentuh 17 amp, meliputi pelbagai spesifikasi beban (2 set 5A/8A, 1 set 10A/12A/16A), sesuai untuk keperluan litar kuasa yang berbeza;
Struktur DPDT: Reka bentuk balingan dwi kutub dua membolehkan penukaran serentak/bebas dua set litar, mengembangkan fungsi kawalan dan mengurangkan bilangan komponen.
Penebat Tahan Voltan Tinggi: voltan tahan 5000 volt antara gegelung dan sesentuh, prestasi penebat yang sangat baik, mengurangkan risiko kerosakan litar;
Keserasian Voltan Lebar: Julat voltan gegelung 3VDC-48VDC, serasi secara langsung dengan pelbagai litar kawalan tanpa memerlukan komponen penukaran voltan tambahan;
Pemasangan Kompak: Saiz kecil, struktur 8-pin, sesuai untuk susun atur PCB berketumpatan tinggi, menjimatkan ruang peralatan dalaman;
Pensijilan Berwibawa: Diperakui oleh TUV dan CQC, memenuhi piawaian keselamatan antarabangsa dan domestik, sesuai untuk pelbagai pasaran serantau.
Operasi Stabil: Kawalan pensuisan yang boleh dipercayai berdasarkan prinsip elektromagnet, rintangan sentuhan yang stabil, tindak balas pantas, sesuai untuk operasi berterusan dalam persekitaran kuasa rendah.
Pemasangan Mudah: Struktur 8-pin biasa memudahkan pematerian automatik, meningkatkan kecekapan pengeluaran dan mengurangkan ralat pemasangan. Berkenaan
Senario:
Bidang perindustrian: Pensuisan isyarat dan kawalan kuasa untuk peralatan automasi industri, sistem kawalan PLC dan sistem elektrik alat mesin;
Perlindungan bekalan kuasa: Menukar litar untuk sistem bekalan kuasa tanpa gangguan UPS, memastikan bekalan kuasa berterusan;
Perkakas rumah: Litar kawalan untuk perkakas rumah yang besar seperti mesin basuh, peti sejuk dan penghawa dingin, membolehkan pensuisan beban dan pemilihan mod;
Audio-visual dan keselamatan: Pensuisan isyarat untuk peralatan audio, dan kawalan litar untuk sistem penggera keselamatan;
Peranti elektronik lain: Litar kawalan untuk televisyen (TV) dan modul pengurusan kuasa untuk instrumen elektronik kecil.
Data Kenalan
| taip | CYF2 |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan) | 5A/8A 250VAC |
| Maks. menukar arus | 8A |
| Maks. voltan pensuisan | 277VAC |
| Maks. kuasa pensuisan | 2216VA |
| Min. menukar beban | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 15ms Maks. (Tiada diod) |
| Masa keluaran | 5ms Maks. (Tiada diod) |
| Rintangan penebat | Min 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka: 1000VAC, 50/60Hz selama 1 minit |
| Antara gegelung dan sentuhan: 5000VAC, 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min |
| Memusnahkan | 10G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃(tiada pemeluwapan) |
| Berat badan | lebih kurang 14g |
Data Gegelung (pada 20℃)
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 3 | 240 | 12.5 | Lebih kurang 0.72W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Lebih kurang 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan gunakan voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung.

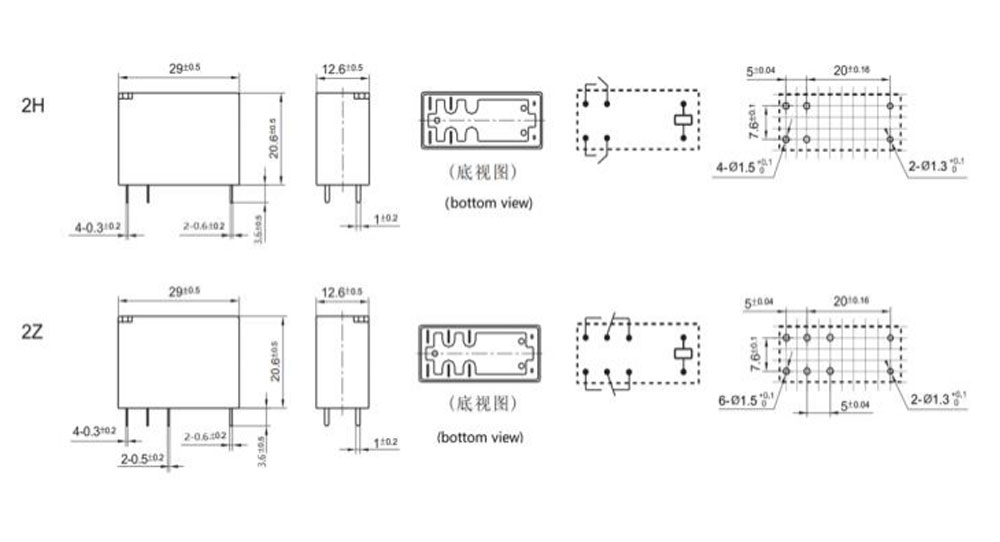

Dimensi rangka, Rajah pendawaian, reka letak PCB (Unit: mm)

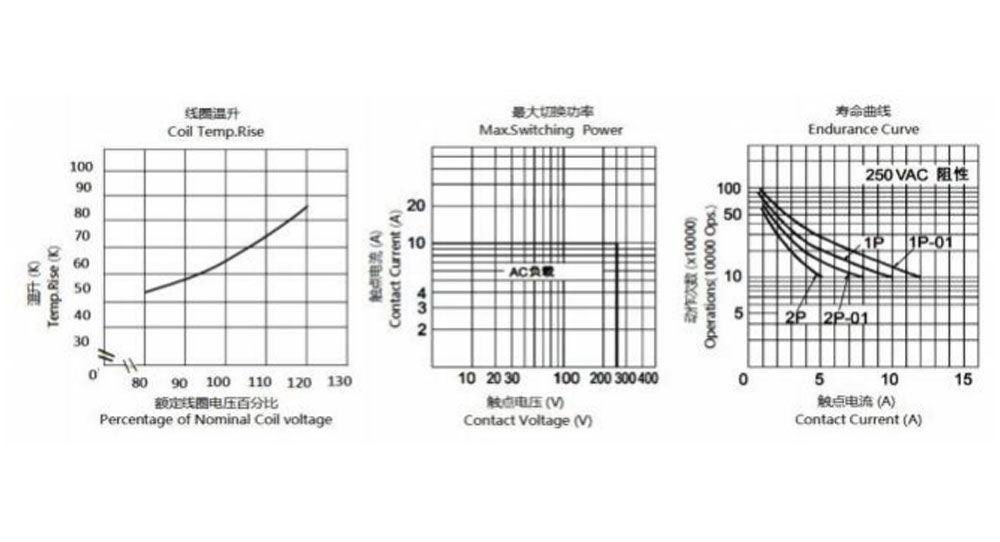

Lengkung Ciri
Maklumat Pesanan
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1：Jenis：CYF2
2： 8Anya Tiada -5A
3: Bilangan Tiang: 2-2Tiang
4: Susunan Hubungan: C Fom C ; H Dari A ; B Dari B
5: Voltan Nominal: 3,5,6,9,12,18,24,48VDC
6: Warna Penutup: T -Lutsinar, H-Hitam, L-Biru
7: Gegelung Pwor: D-0.72W L-0.54W
8: Pembinaan Pelindung: kalis S-Flux,
Jenis SH-Sealed boleh dibasuh
9: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan Khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk dsb.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis awal.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna seharusnya berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk aplikasi mereka sendiri. Untuk geganti yang tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam bekas sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah tanggungjawab pengguna untuk menentukan produk yang harus digunakan.
