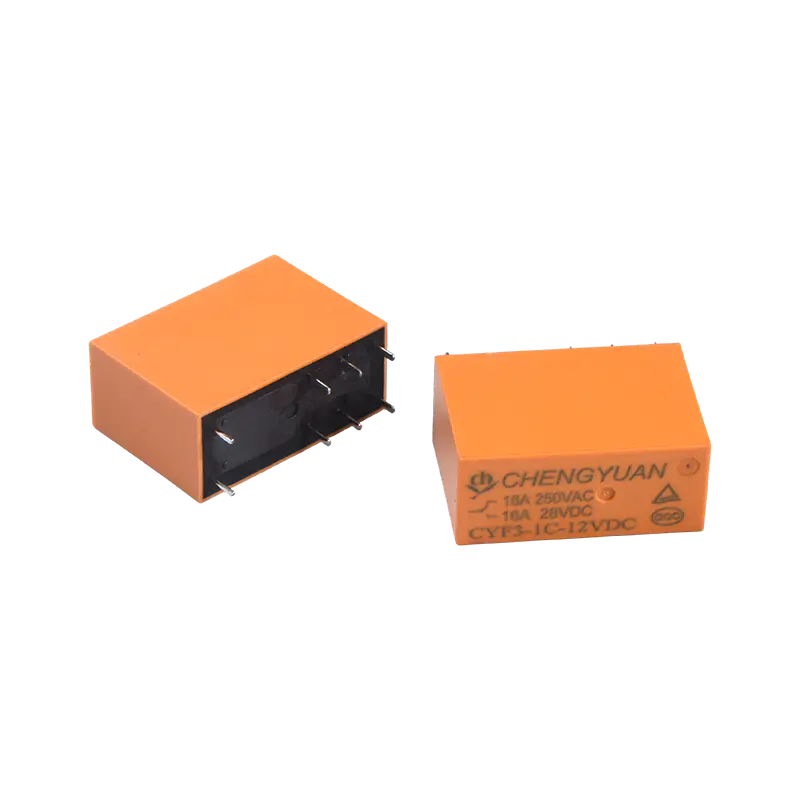

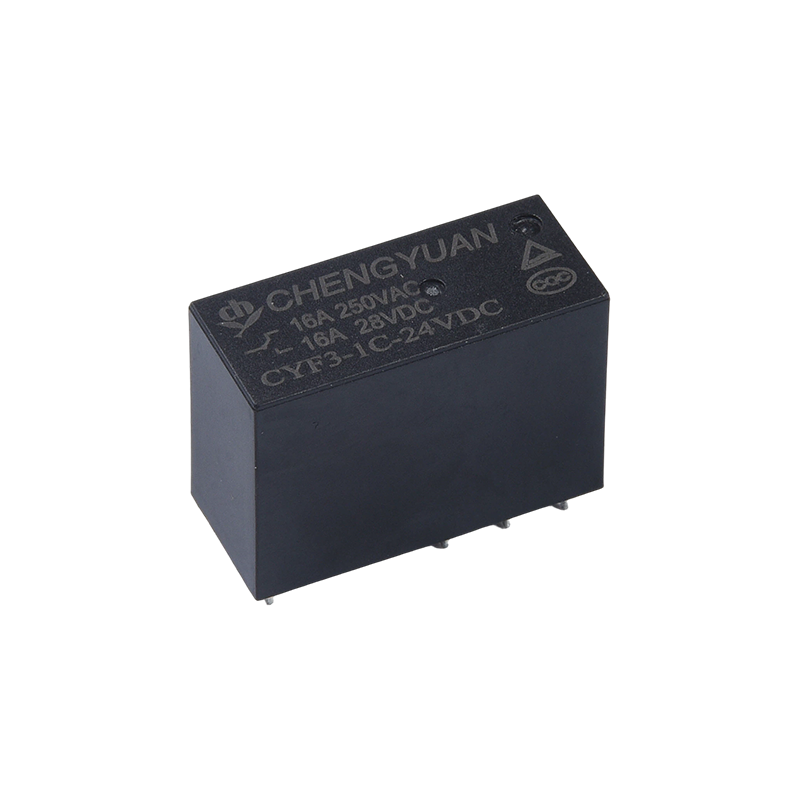

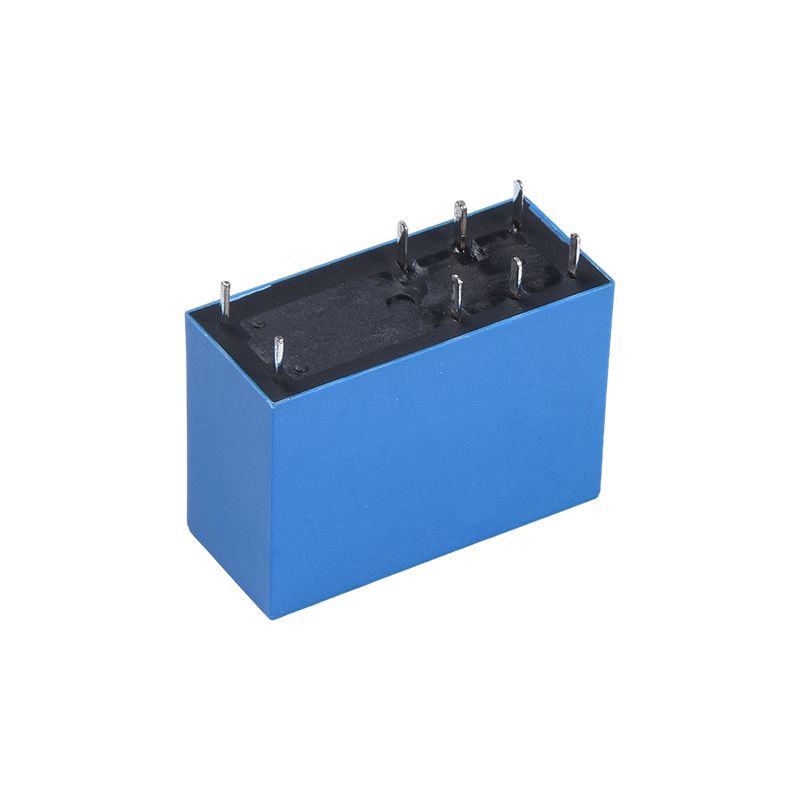

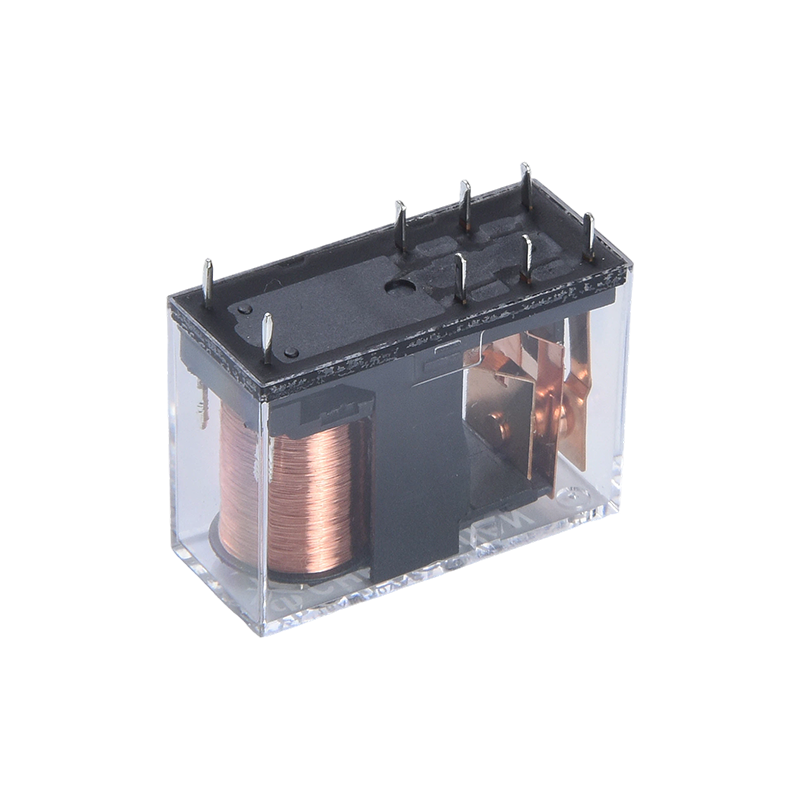

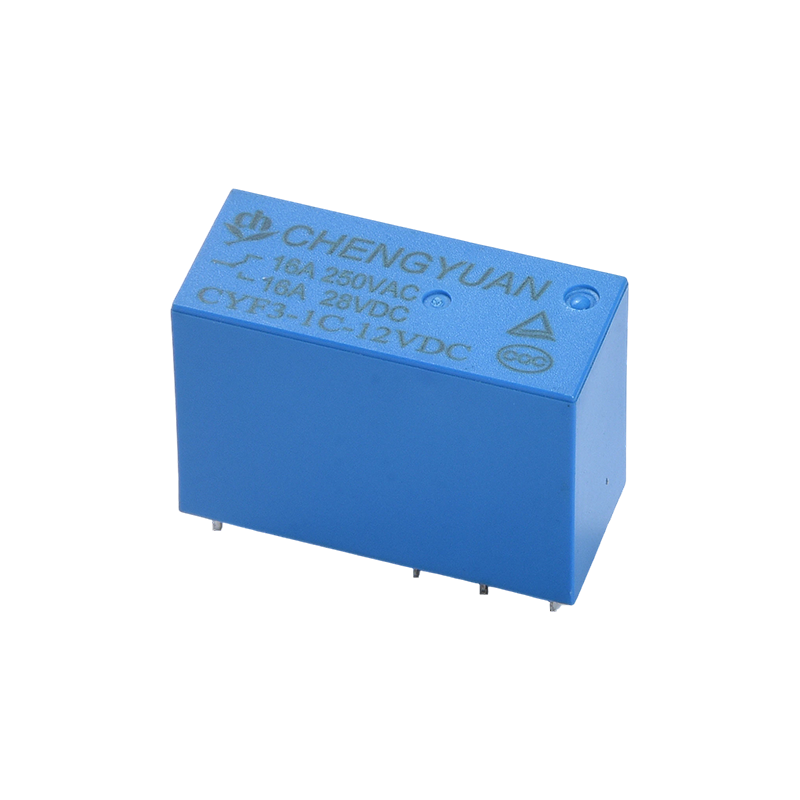

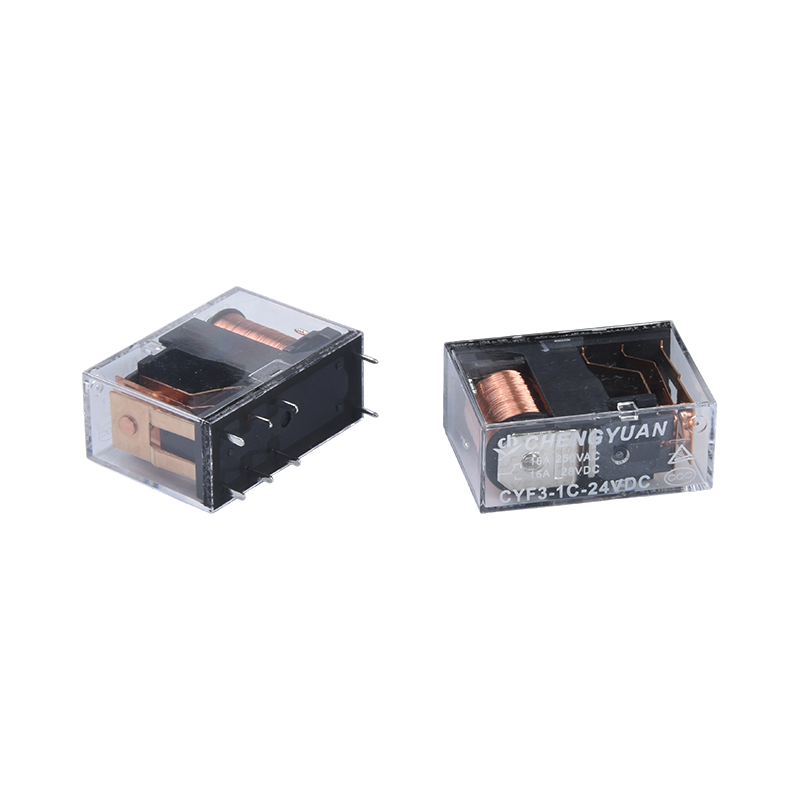

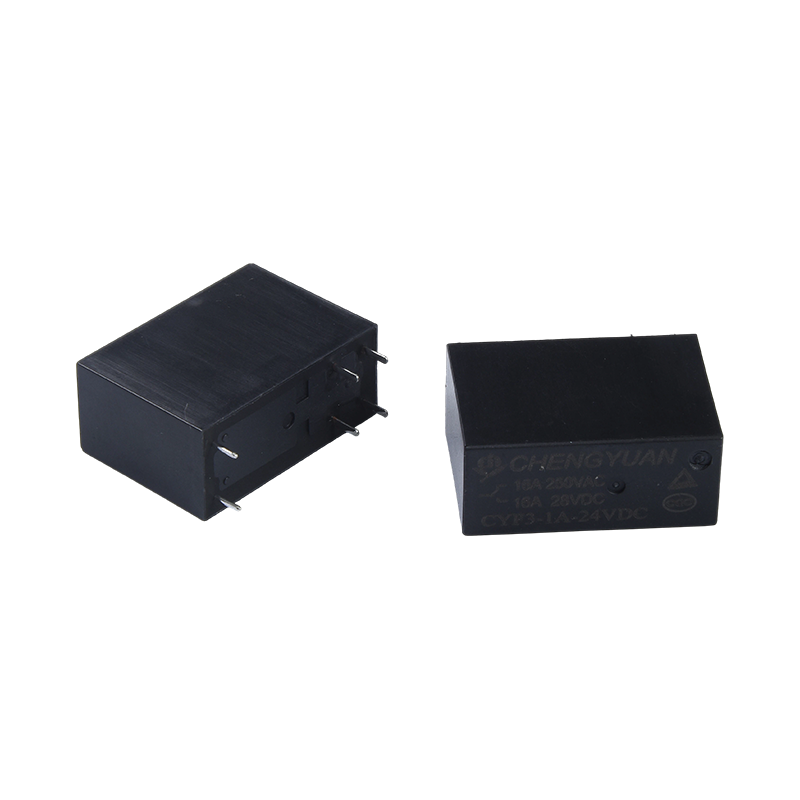

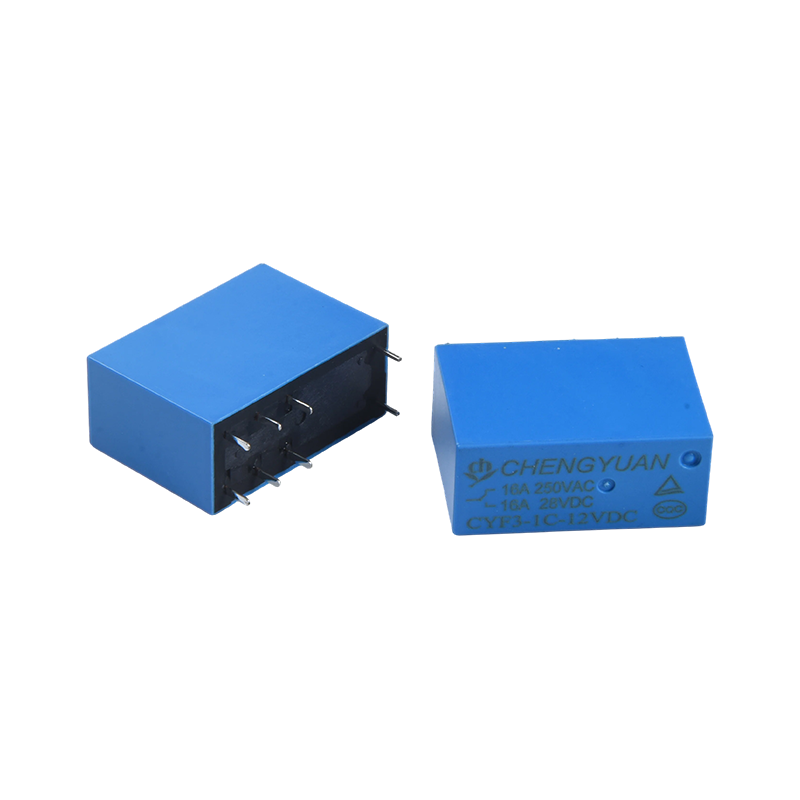

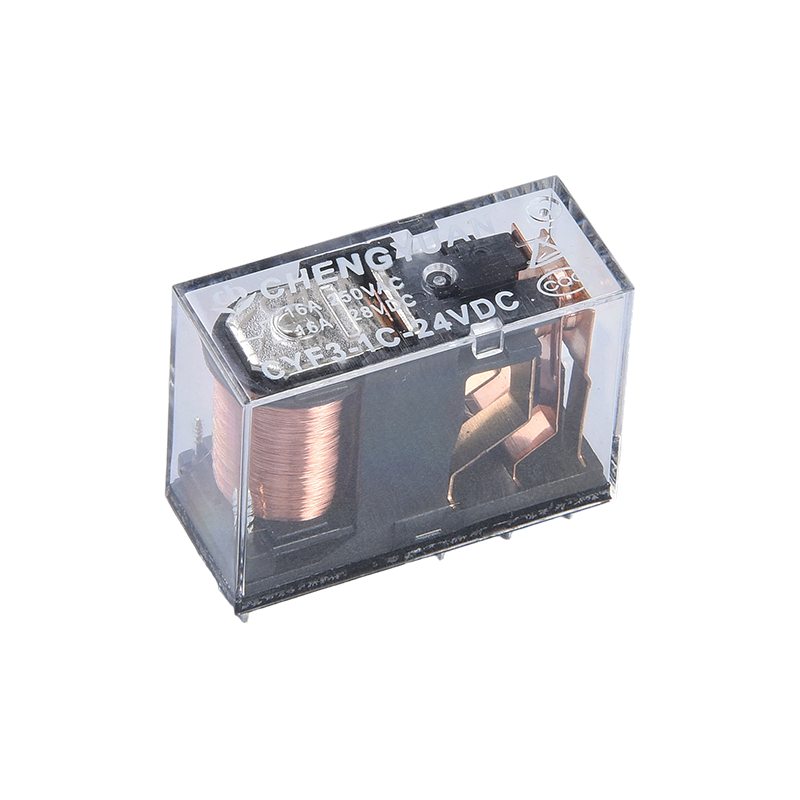

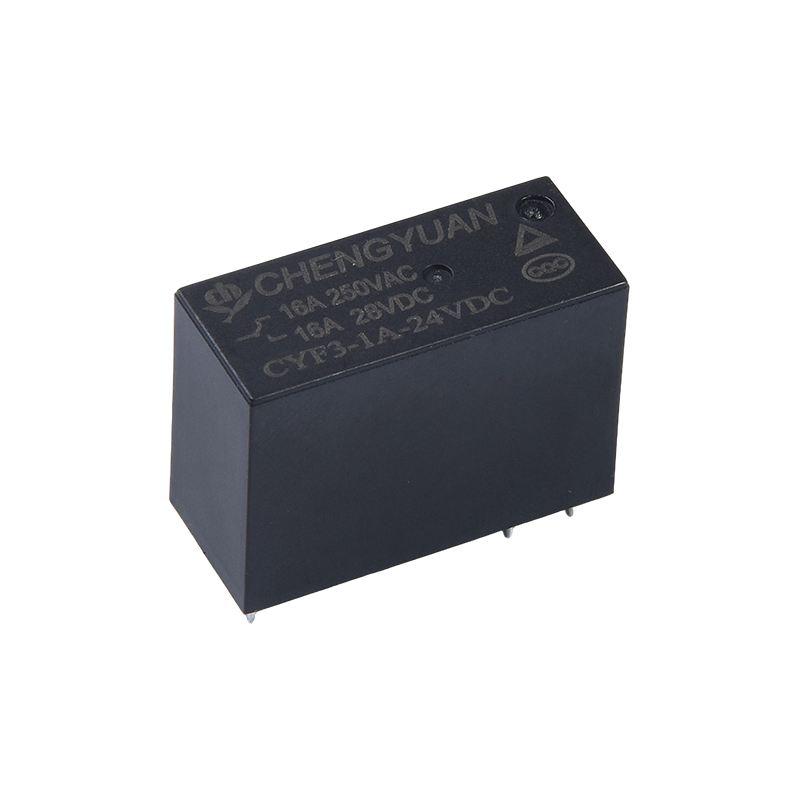

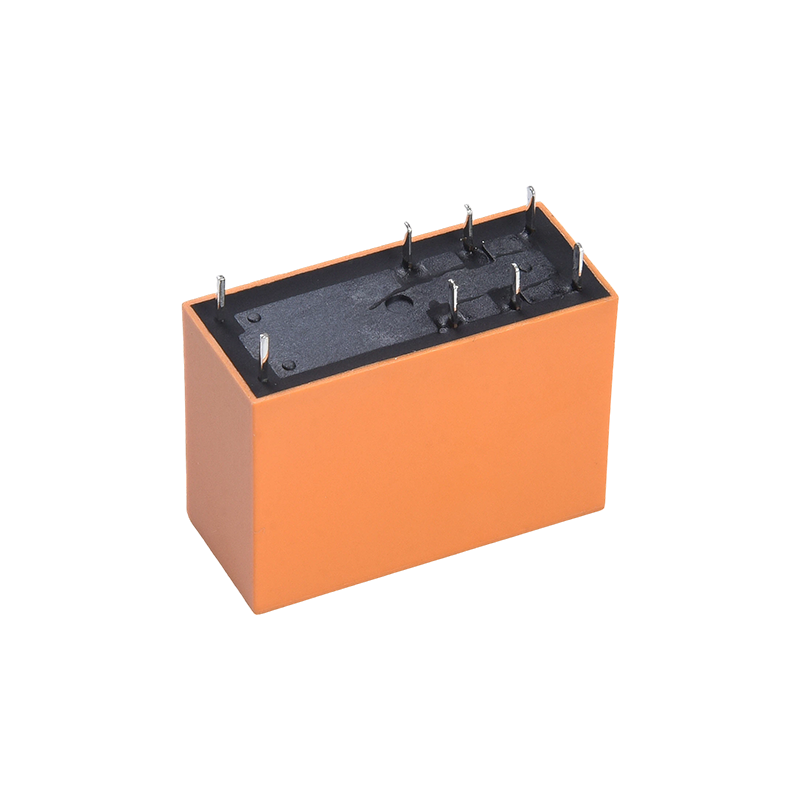

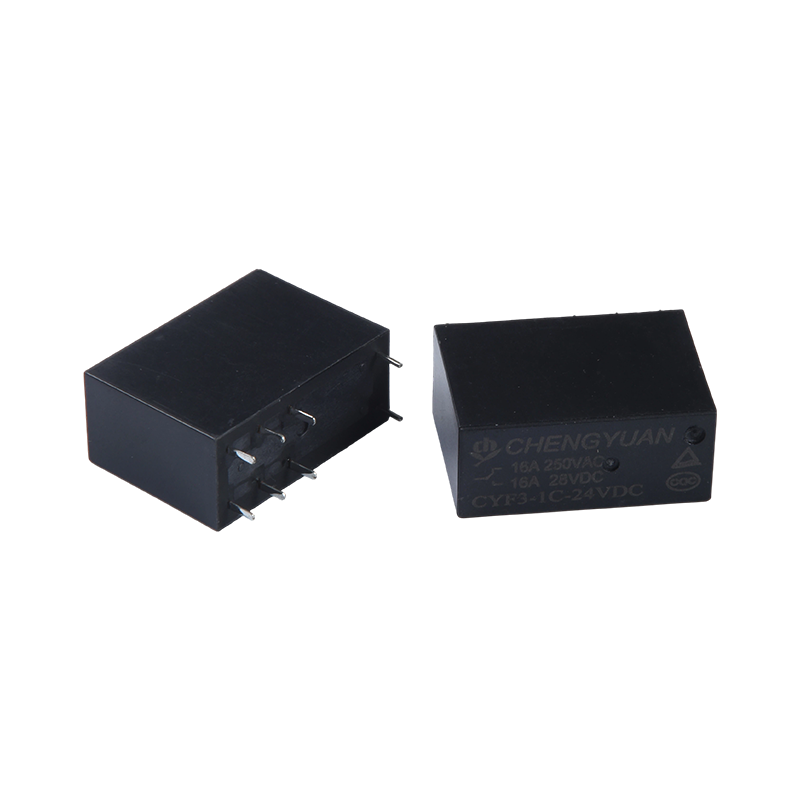

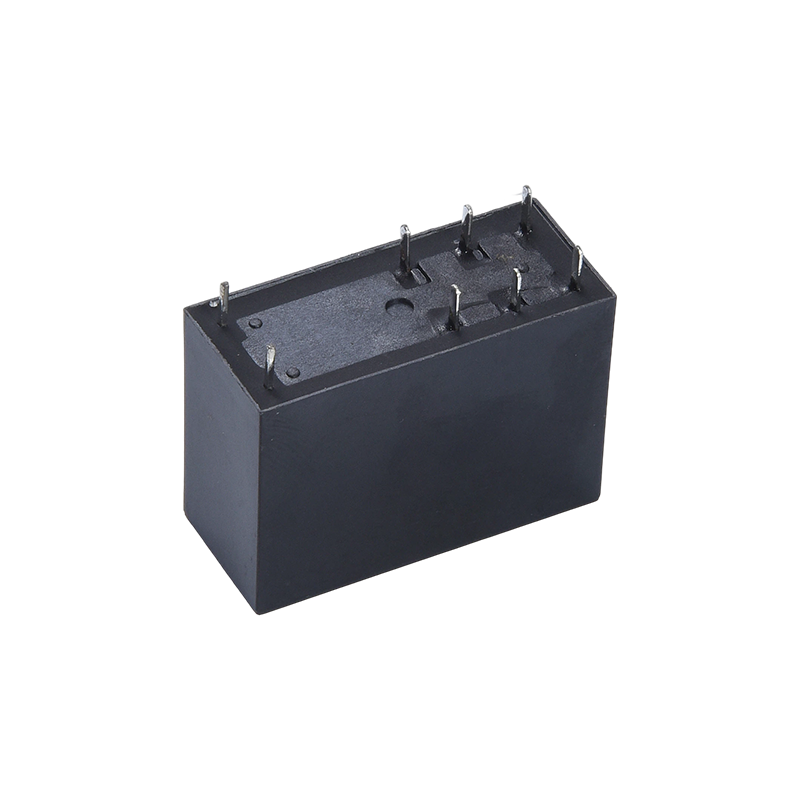

Butiran Produk:
Beban Tinggi dan Kekuatan Dielektrik: Kapasiti pensuisan kenalan sehingga 17 ampere, kekuatan dielektrik 5000 volt antara gegelung dan sesentuh, sesuai untuk persekitaran litar beban tinggi dan pengasingan tinggi.
Reka Bentuk Padat: Saiz kecil, sesuai untuk pemasangan PCB berketumpatan tinggi, menjimatkan ruang dalaman dalam peralatan.
Pelbagai Aplikasi: Sesuai untuk peralatan komunikasi, sistem keselamatan, peralatan pejabat, dan perkakas rumah seperti penghawa dingin dan ketuhar gelombang mikro. Juga digunakan dalam automasi industri, bekalan kuasa UPS, sistem elektrik alat mesin dan kawalan audio.
Konfigurasi Kenalan Boleh Dipercayai: Menyediakan berbilang pilihan beban kenalan, termasuk 2 set 5A/8A dan 1 set konfigurasi 10A, 12A dan 16A, memenuhi keperluan litar kawalan automatik yang berbeza.
Persekitaran yang Berkenaan:
Persekitaran Elektrik: Sesuai untuk litar kawalan kuasa mikro dengan pensuisan voltan kawalan dan arus beban yang kerap.
Persekitaran Fizikal: Boleh dipasang dalam susun atur PCB berketumpatan tinggi yang terhad ruang, biasanya terdapat di dalam pelbagai papan kawalan elektrik.
Keadaan Operasi: Sesuai untuk kebanyakan persekitaran peralatan elektrik dan industri dalaman, biasanya ditemui di lokasi yang mempunyai pengudaraan yang baik tanpa getaran yang teruk.
Sistem Serasi: Boleh disepadukan ke dalam kawalan automatik, pengurusan kuasa dan sistem penggera keselamatan untuk mencapai pengasingan litar yang boleh dipercayai dan kawalan pensuisan.
Data Kenalan
| taip | CYF3 |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan) | 16A250VAC /17A 277VAC |
| Maks. menukar arus | 16A |
| Maks. voltan pensuisan | 277VAC |
| Maks. kuasa pensuisan | 4709VA |
| Min. menukar beban | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 15ms Maks. (Tiada diod) |
| Masa keluaran | 5ms Maks. (Tiada diod) |
| Rintangan penebat | Min 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:1000VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan: 5000VAC, 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min |
| Memusnahkan | 10G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃( tiada pemeluwapan) |
| Berat badan | lebih kurang 14g |
| Data Gegelung (pada 20℃) |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 3 | 240 | 12.5 | Lebih kurang 0.72W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Lebih kurang 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Data yang ditunjukkan di atas adalah nilai awal. Jangan gunakan voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung.

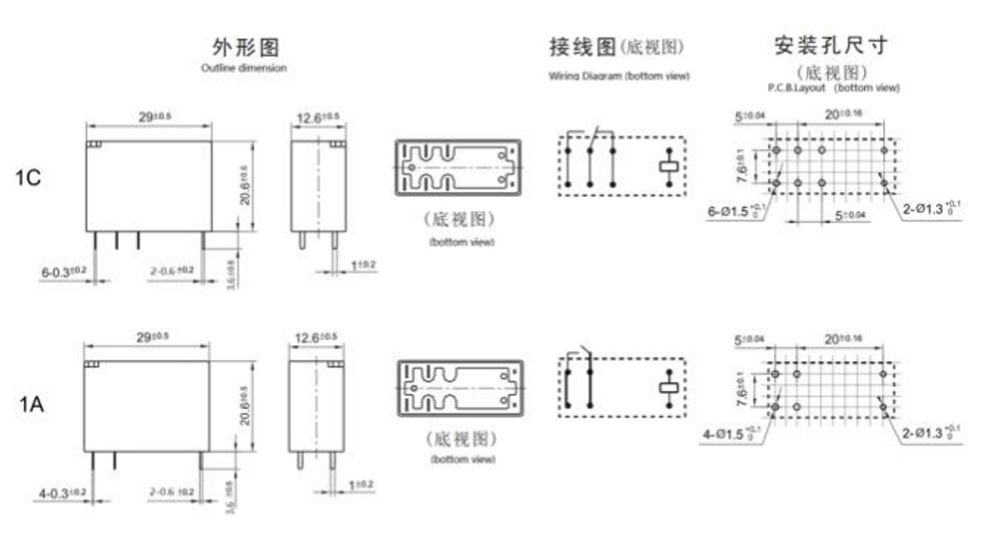

Dimensi rangka, Rajah pendawaian, susun atur PCB (Unit: mm)

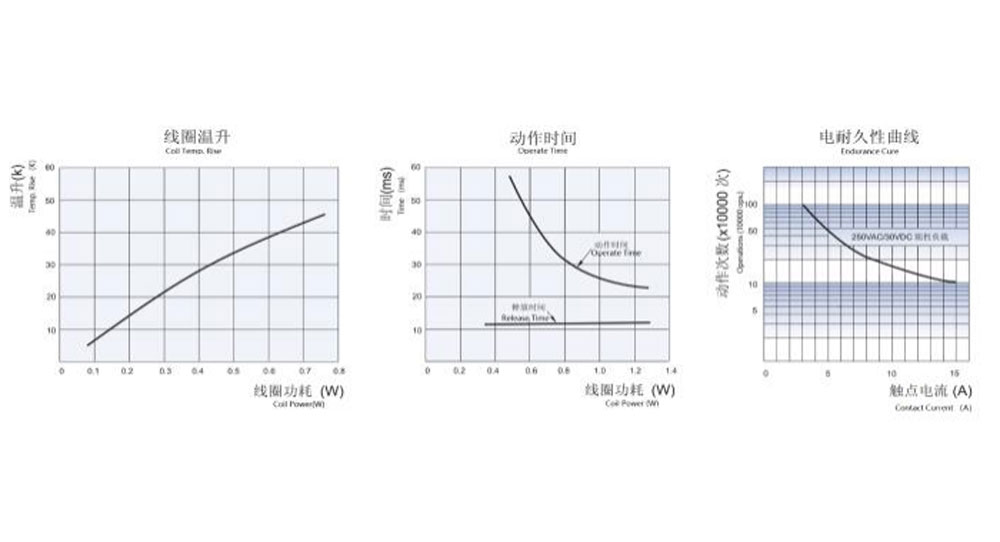

Lengkung Ciri
Maklumat Pesanan
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1：Jenis：CYF3
2: Bilangan Tiang: 1-1 Tiang
3: Susunan Hubungan: C Dari C ; H Dari A ; B Dari B
4: Voltan Nominal: 3,5,6,9,12,18,24,48VDC
5: Warna Penutup: T -Lutsinar, H-Hitam, L-Biru
6: Coil Pwor: D-0.72W L-0.54W
7: Pembinaan Pelindung: Kalis S-Flux,
Jenis bertutup SH boleh dibasuh
8: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
