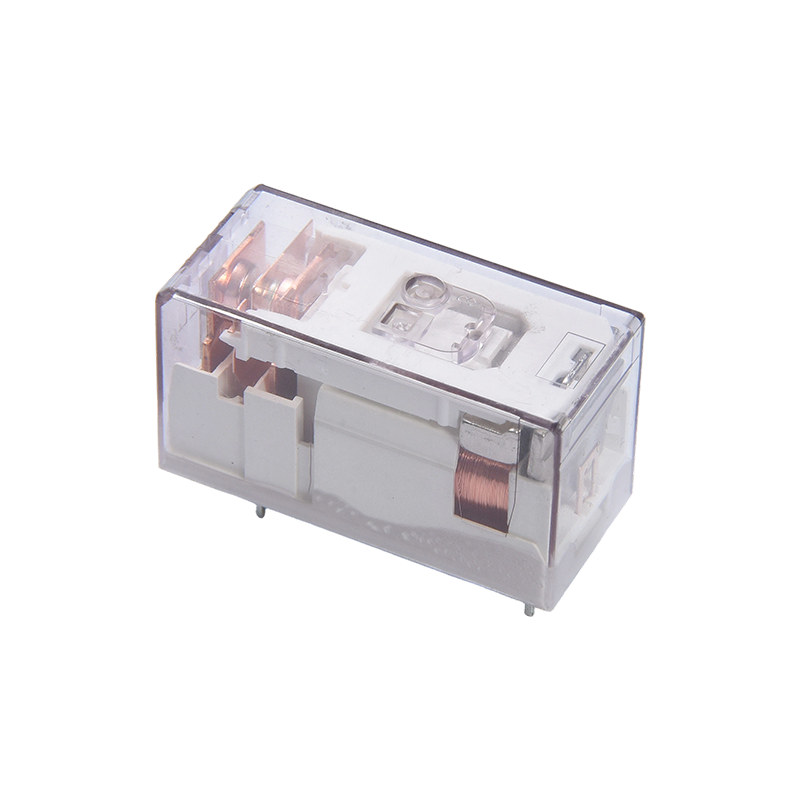

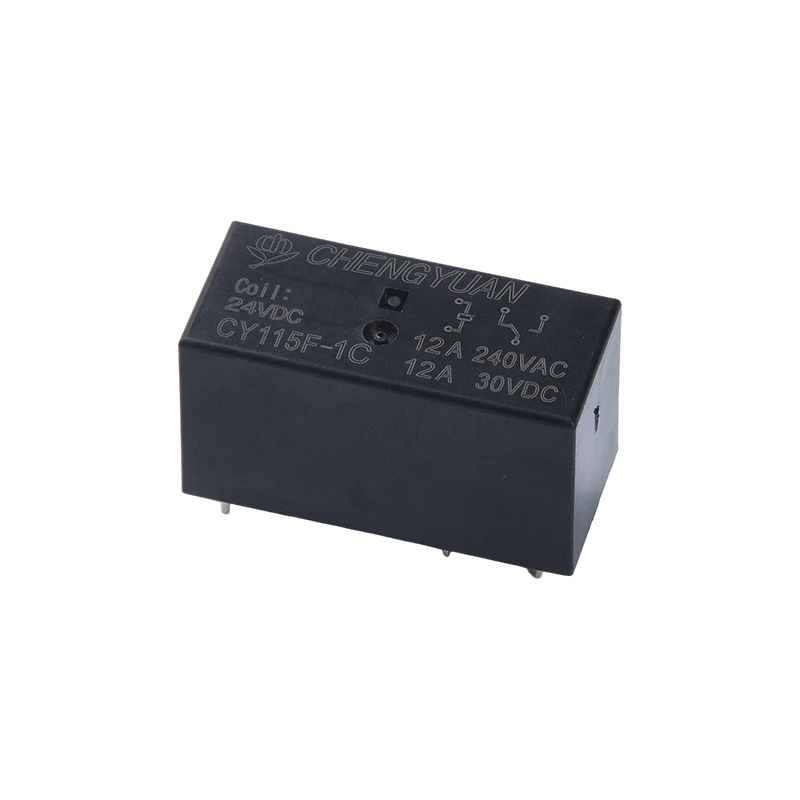

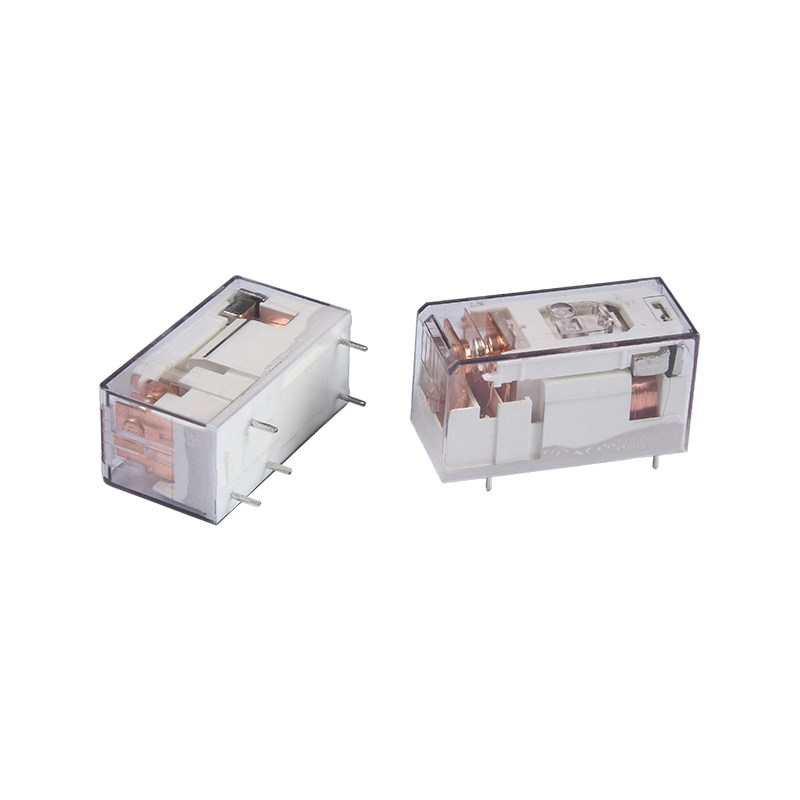

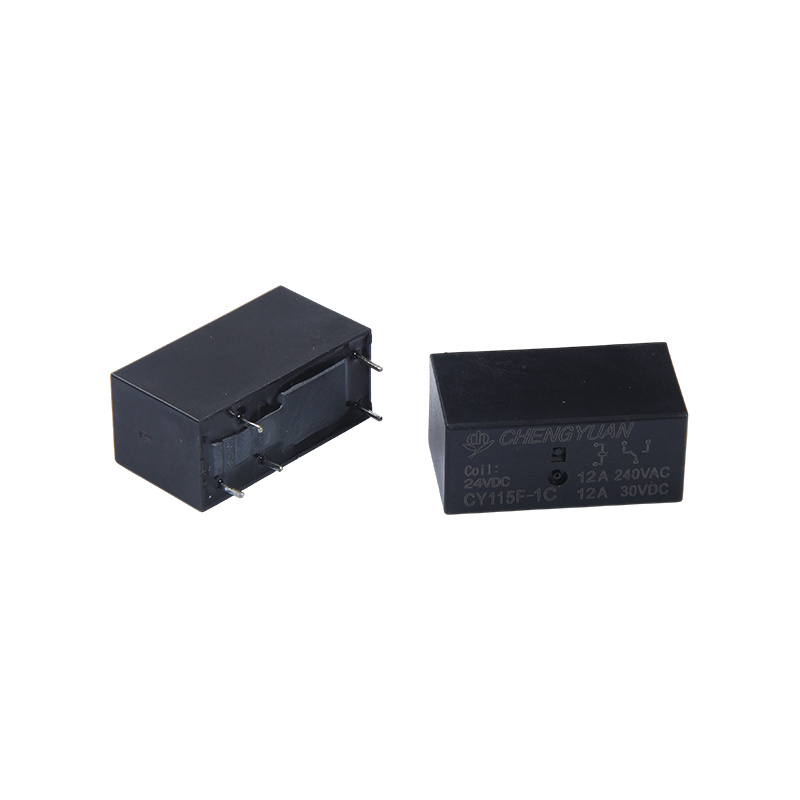

Kelebihan produk:
Beban Tinggi, Reka Bentuk Padat: Mencapai pensuisan sesentuh 12A dalam geganti PCB kecil, menjimatkan ruang pemasangan dan sesuai untuk susun atur papan berketumpatan tinggi.
Keserasian Voltan Gegelung Lebar: Gegelung menyokong julat voltan yang luas daripada 3VDC hingga 230VAC/VDC, memudahkan penyepaduan langsung dengan sistem voltan kawalan yang berbeza tanpa penukaran tambahan.
Pengasingan Elektrik Kuat: Voltan tahan sentuhan-ke-gegelung adalah sehingga 5000V, dengan berkesan menyekat gangguan dan meningkatkan keselamatan dan kestabilan sistem.
Ciri-ciri Utama:
Kapasiti Sentuhan: 12A @ 240VAC / 30VDC, memenuhi keperluan kawalan kuasa kebanyakan perkakas rumah dan peralatan industri.
Borang Hubungan: Tersedia dalam pelbagai borang hubungan (seperti 1H, 1Z, dsb.), menyokong konfigurasi litar biasa terbuka, tertutup biasa dan tukar ganti untuk aplikasi fleksibel.
Kecekapan Pemanduan: Penggunaan kuasa gegelung biasa ialah 0.4W, penggunaan tenaga yang rendah dan tindak balas sensitif.

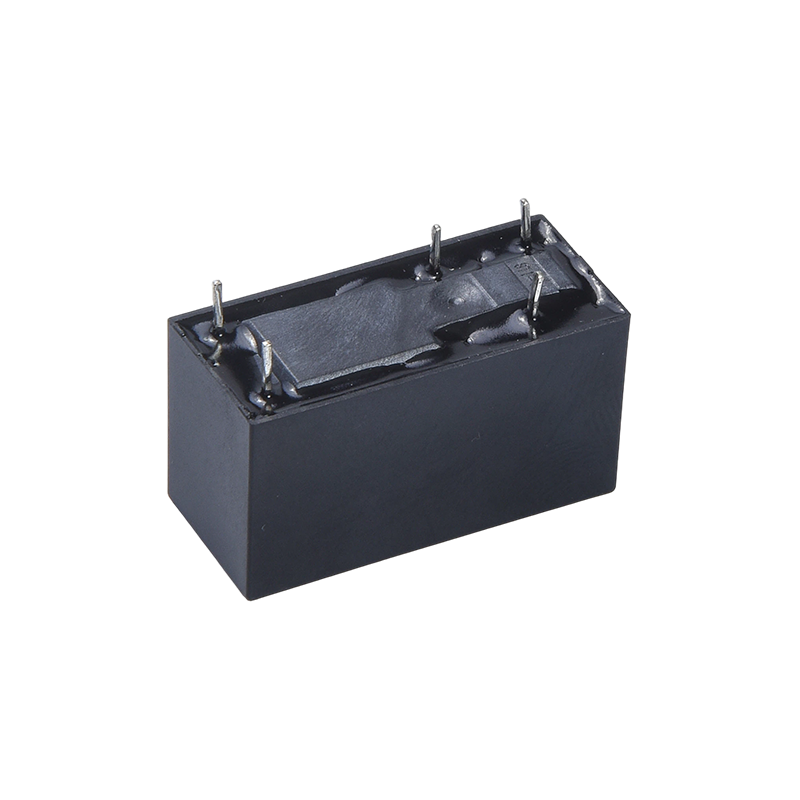

Reka Bentuk Pin: Pin PCB 5 PIN standard untuk pematerian mudah dan pemasangan pengeluaran automatik.
Aplikasi Utama:
Automasi Perindustrian: Digunakan dalam modul keluaran PLC, pengawal motor, pemacu injap solenoid, dan pensuisan kuasa peralatan.
Kawalan Pintar: Disepadukan ke dalam sistem rumah pintar untuk mengawal beban berkuasa tinggi seperti penghawa dingin, pemanasan bawah lantai, pencahayaan dan langsir elektrik.
Pengurusan Tenaga: Digunakan dalam bekalan kuasa tanpa gangguan UPS, penyongsang suria, sistem penyimpanan tenaga dan peralatan tenaga baharu yang lain untuk kawalan pensuisan litar.
Pengasingan Peralatan: Menyediakan pengasingan elektrik antara hujung kawalan dan hujung beban, melindungi litar kawalan voltan rendah.
Data Kenalan
| taip | CYF115F |
| Bahan hubungan | Aloi perak |
| Rintangan sentuhan | 100mΩ Maks.(pada 1A 6VDC) |
| Beban berkadar (Beban rintangan） | 12A 250VAC |
| Maks. arus pensuisan | 12A |
| Maks. voltan pensuisan | 277VAC |
| Maks. kuasa pensuisan | 3342VA |
| Min. beban bertukar | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 15ms Maks. (Tiada diod) |
| Masa keluaran | 5ms Maks. ( Tiada diod) |
| Rintangan penebat | Min. 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:1000VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan: 5000VAC, 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz , pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min. |
| Memusnahkan | 100G Min. |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃(tiada pemeluwapan) |
| Berat badan | lebih kurang 13.5g |
| Data Gegelung (pada 20℃) |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 5 | 80.00 | 62.5 | Lebih kurang 0.4W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Data yang ditunjukkan di atas adalah nilai awal. Jangan gunakan voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung thd.

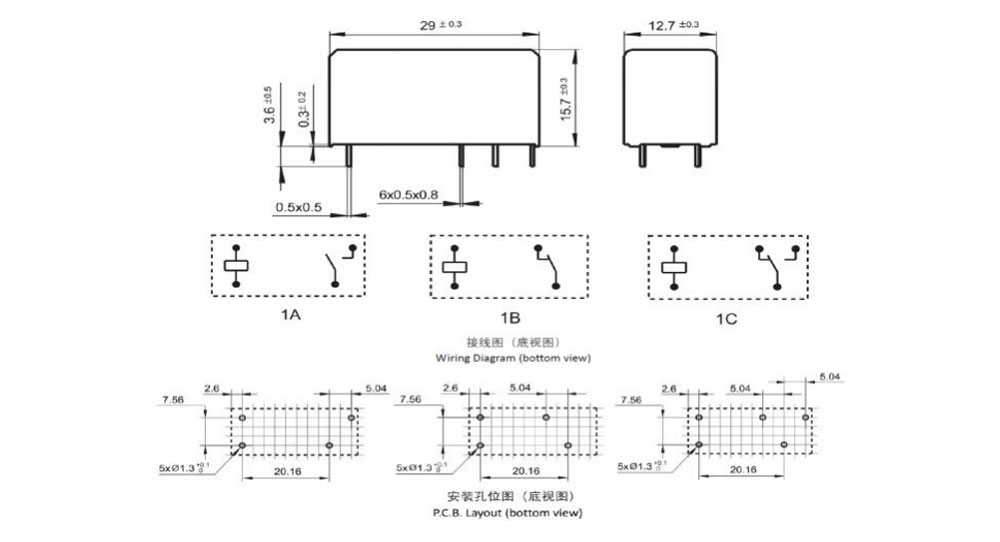

Dimensi rangka, Rajah pendawaian, susun atur PCB (Unit:mm)

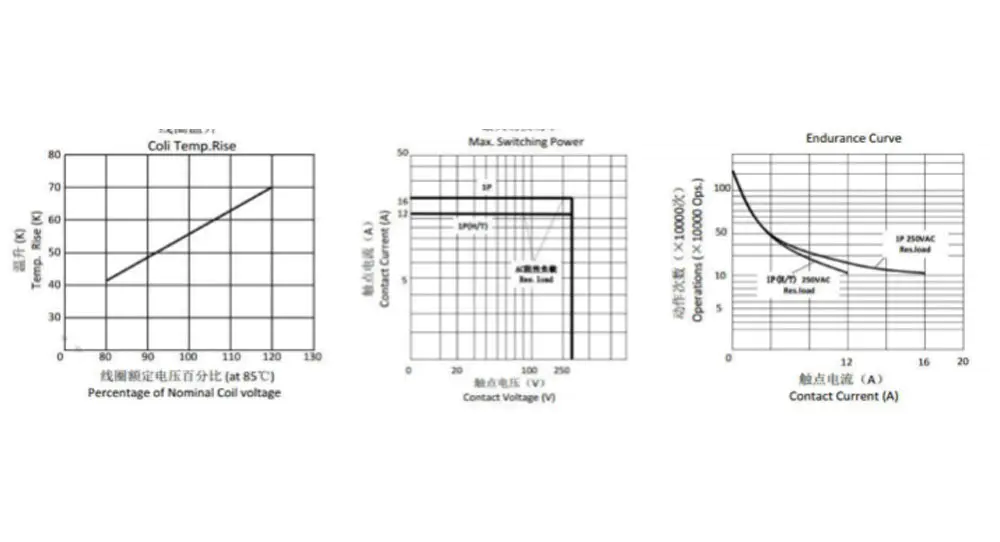

Lengkung Ciri
Maklumat Pesanan
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Jenis：CY115F
2: Bilangan Tiang: 1-1Tiang
3: Susunan Hubungan: A-Borang A ; B-Borang B ; C-Borang C
4: Voltan Nominal: 5,6,9,12,18,24,48VDC
5: Warna Penutup: B-Hitam
6: Gegelung Pwor: D-0.4W
7: Pembinaan Perlindungan: kalis S-Flux,
Jenis SH-Sealed boleh dibasuh
8: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan Khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
