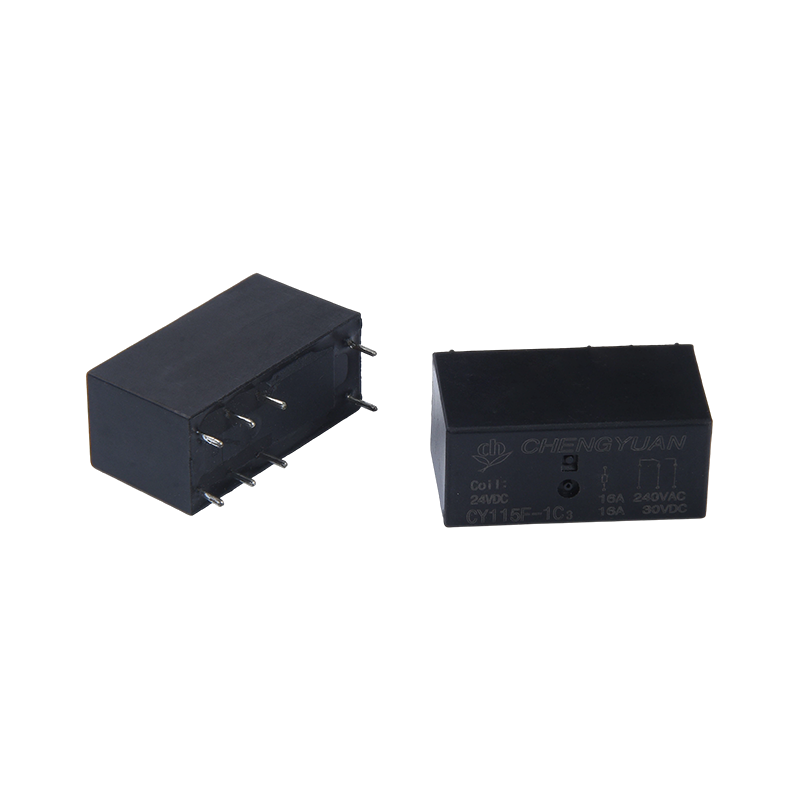

I. Kelebihan
1. Kebolehsuaian Beban Tinggi: Keupayaan pensuisan sesentuh arus tinggi 16A membolehkan pemanduan terus beban Kuasa sederhana hingga tinggi tanpa memerlukan litar penguatan tambahan.
2. Kebolehsuaian Persekitaran yang Kuat: Rintangan voltan tinggi mengendalikan turun naik voltan dalam persekitaran grid Kuasa yang kompleks, mengurangkan risiko kerosakan.
3. Fleksibiliti Tinggi: Julat voltan gegelung lebar dan pembungkusan PCB standard memastikan keserasian dengan pelbagai reka bentuk peralatan industri, meningkatkan kebolehgunaan semula produk.

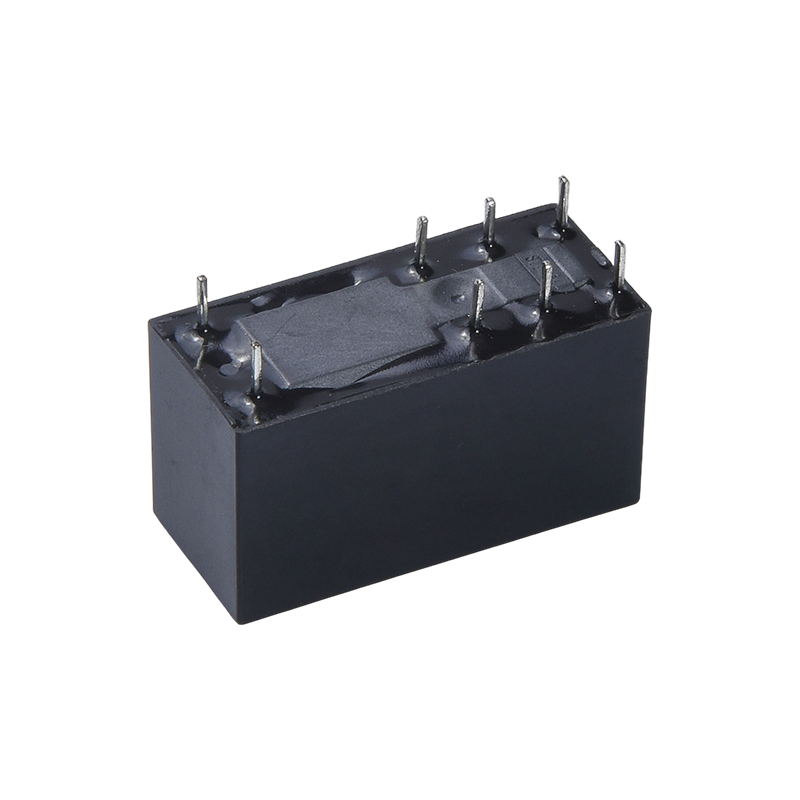

II. Ciri-ciri Struktur dan Pemasangan Produk
1. Spesifikasi Pembungkusan: Menggunakan pakej PCB 8 PIN dengan susun atur pin yang munasabah, memudahkan kimpalan automatik dan pemasangan besar-besaran;
2. Reka Bentuk Padat: Saiz padat memenuhi keperluan pemasangan peralatan dalaman yang padat, menjimatkan ruang papan PCB dan menyumbang kepada pengecilan produk.
3. Jenis Struktur: Struktur SPDT (Single-Pole Double-Throw) menyediakan logik pensuisan yang jelas, menyesuaikan diri dengan pelbagai keperluan pensuisan litar.
III. Senario Aplikasi Berkenaan
1. Kawalan Perindustrian: Sesuai untuk kawalan motor, pemanduan kontaktor, dan pensuisan litar dalam peralatan automasi industri;
2. Perkakas Rumah: Sesuai untuk kawalan Kuasa dan pensuisan beban dalam perkakas rumah Kuasa tinggi seperti penghawa dingin, mesin basuh dan peti sejuk;
3. Keselamatan dan Peralatan Kuasa: Berkenaan untuk menukar kawalan dalam sistem pemantauan keselamatan, bekalan Kuasa UPS dan penukaran litar penyongsang;
4. Elektronik Automotif: Boleh digunakan untuk kawalan beban peralatan elektrik tambahan dalam kereta (memerlukan pemadanan spesifikasi voltan yang sepadan).
Data Kenalan
| taip | CY115F |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 6VDC) |
| Beban berkadar (Beban rintangan) | 16A 250VAC |
| Maks. menukar arus | 16A |
| Maks. voltan pensuisan | 277VAC |
| Maks. kuasa pensuisan | 4432VA |
| Min. menukar beban | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 15ms Maks. (Tiada diod) |
| Masa keluaran | 5ms Maks. ( Tiada diod) |
| Rintangan penebat | Min. 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:1000VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan: 5000VAC, 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min. |
| Memusnahkan | 100G Min. |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃( tiada pemeluwapan) |
| Berat badan | lebih kurang 13.5g |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal Fower | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 5 | 80.00 | 62.5 | Lebih kurang 0.4W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan epal voltan maksimum yang dibenarkan pada gegelung selama melebihi 10 minit untuk mengelak terlalu panas gegelung thd.

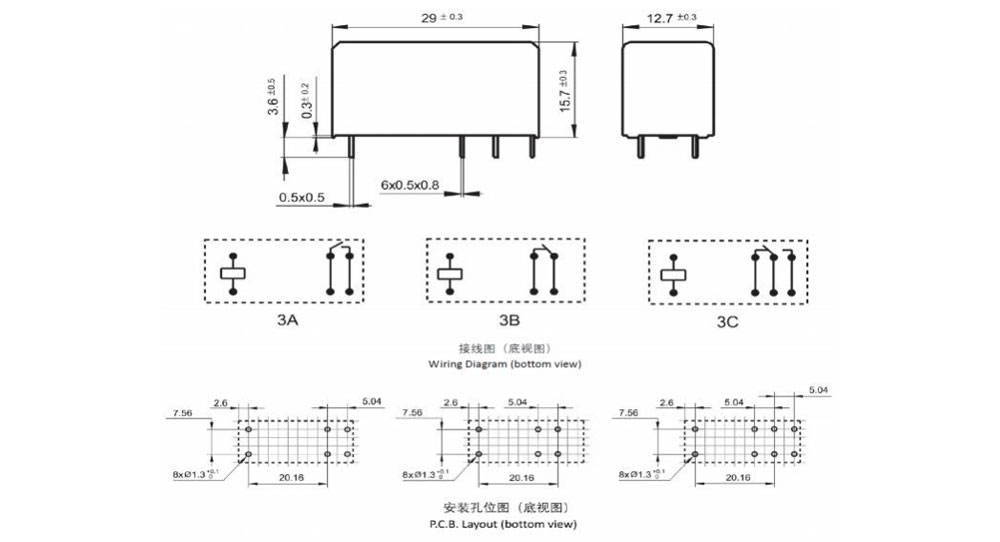

Dimensi rangka, Rajah pendawaian, susun atur PCB (Unit: mm)

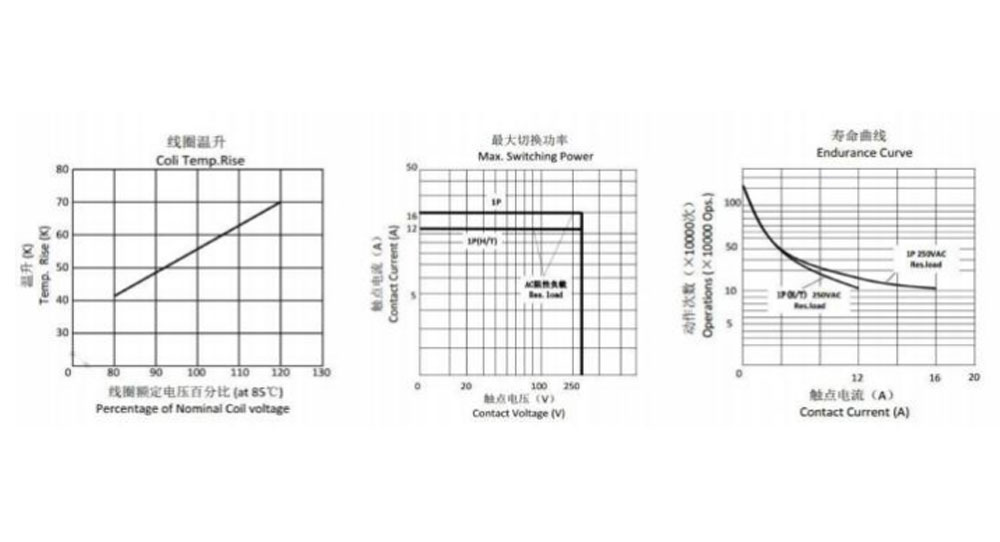

Lengkung Ciri
Maklumat Pesanan
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Jenis：CY115F
2: Bilangan Tiang: 1-1 Tiang
3: Susunan Hubungan: A-Borang A ; B-Borang B ; C-Borang C
4: Voltan Nominal: 5,6,9,12,18,24,48VDC
5: Warna Penutup: B-Hitam
6: Gegelung Pwor: D-0.4W
7: Pembinaan Pelindung: Kalis S-Flux,
SH- Jenis dimeterai boleh dibasuh
8: Parameter Khas: Jenis Nol-Standard
Surat atau nombor-Keperluan Khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk dsb.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis-fluks dipasang pada PCB.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis awal.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna seharusnya berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk aplikasi mereka sendiri. Untuk geganti yang tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam bekas sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah tanggungjawab pengguna untuk menentukan produk yang harus digunakan.
