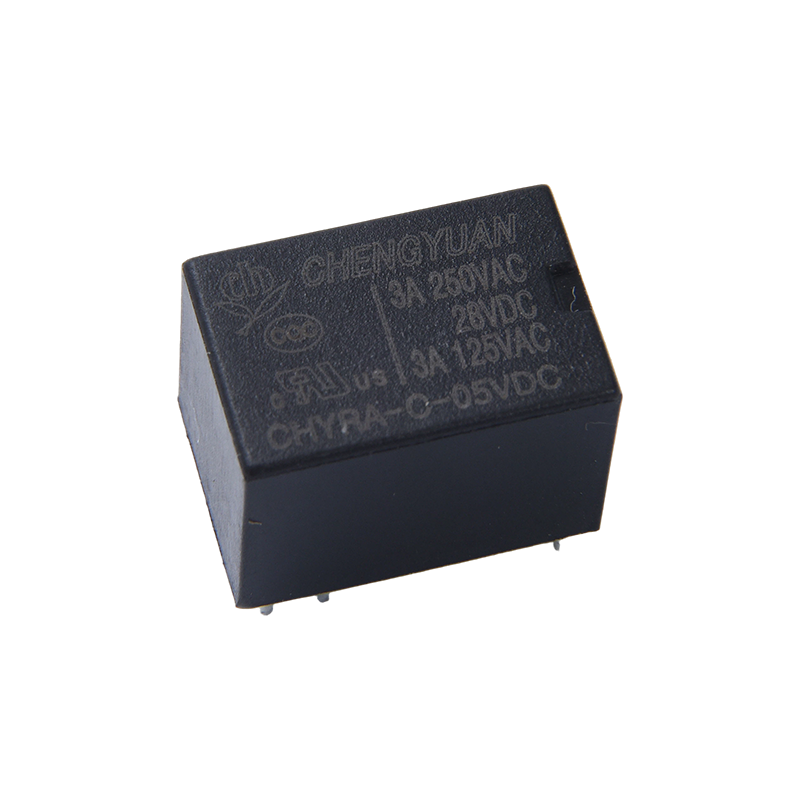

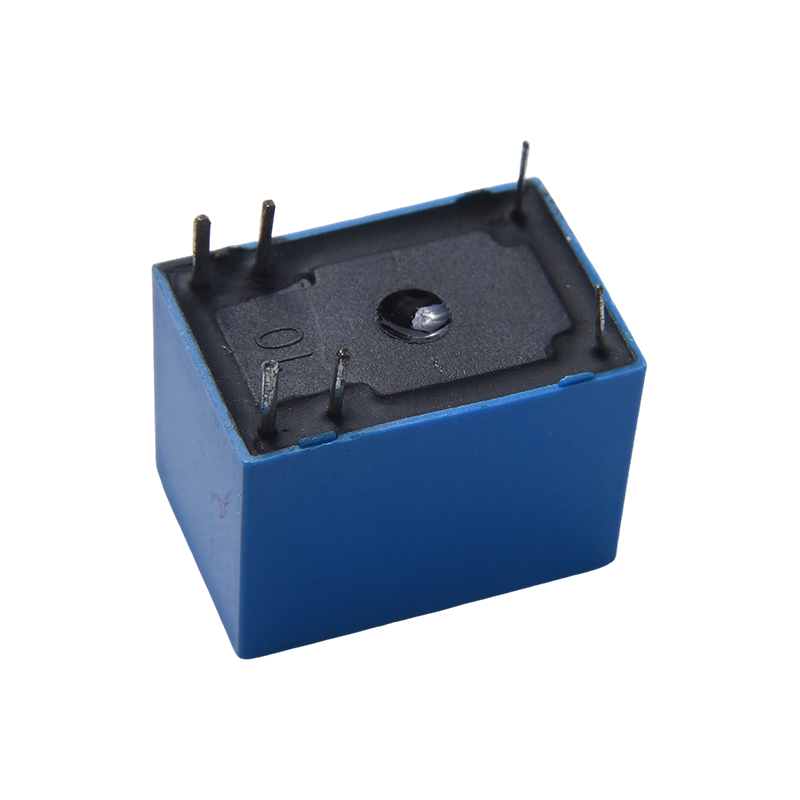

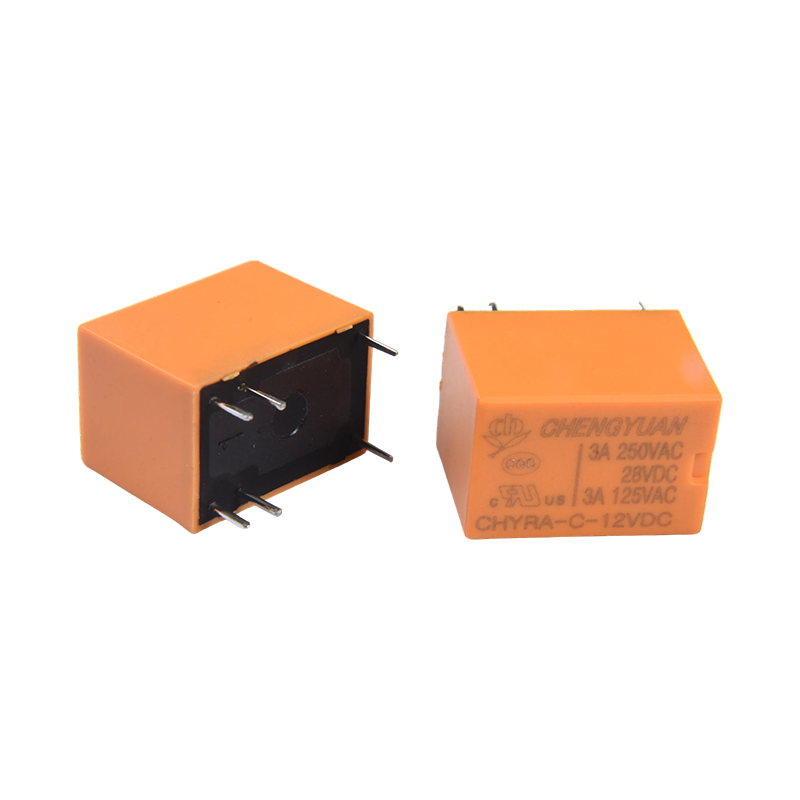

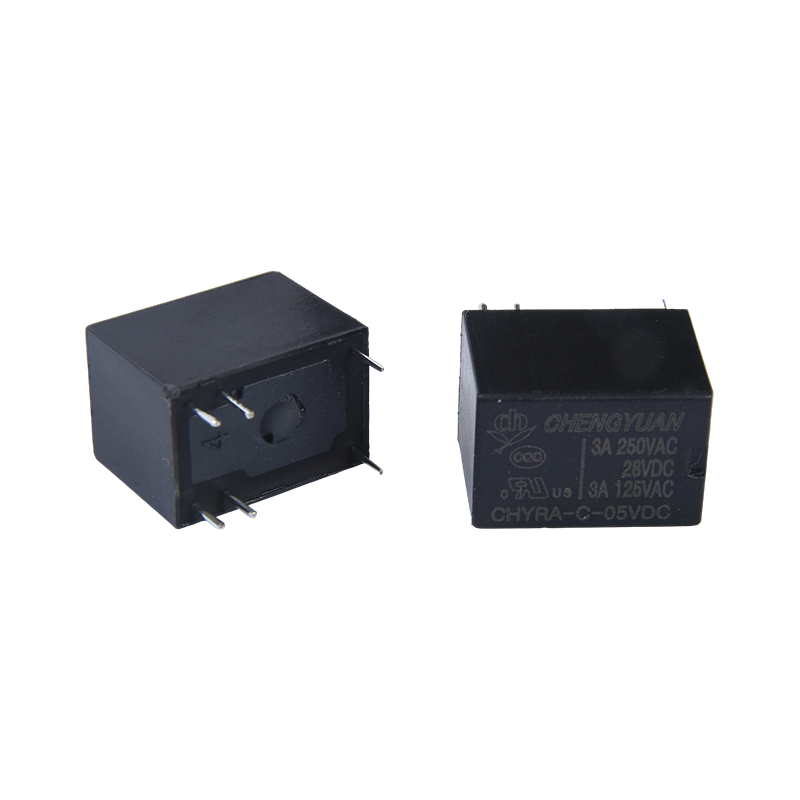

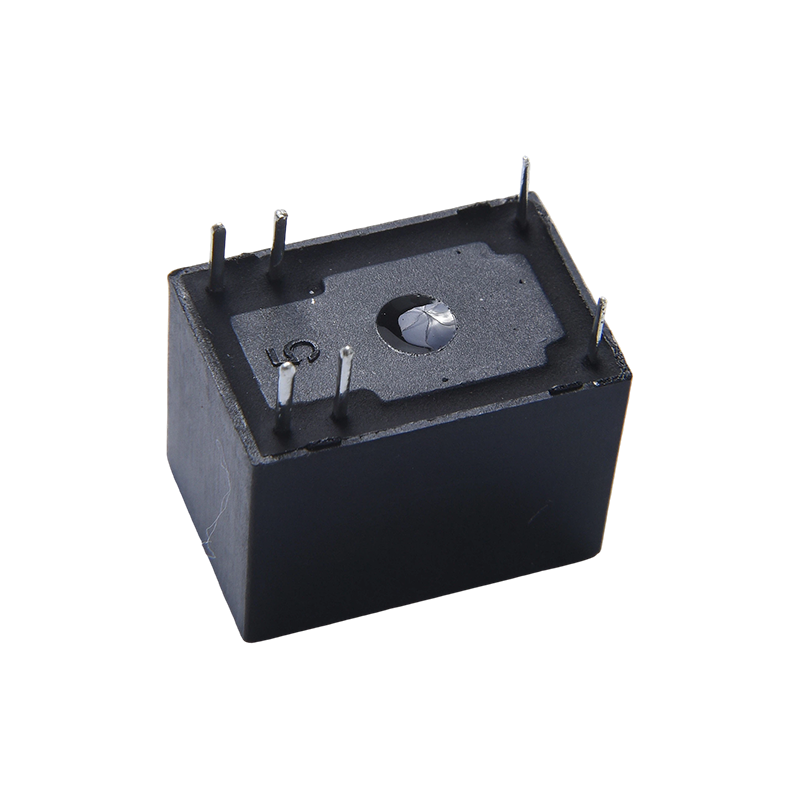

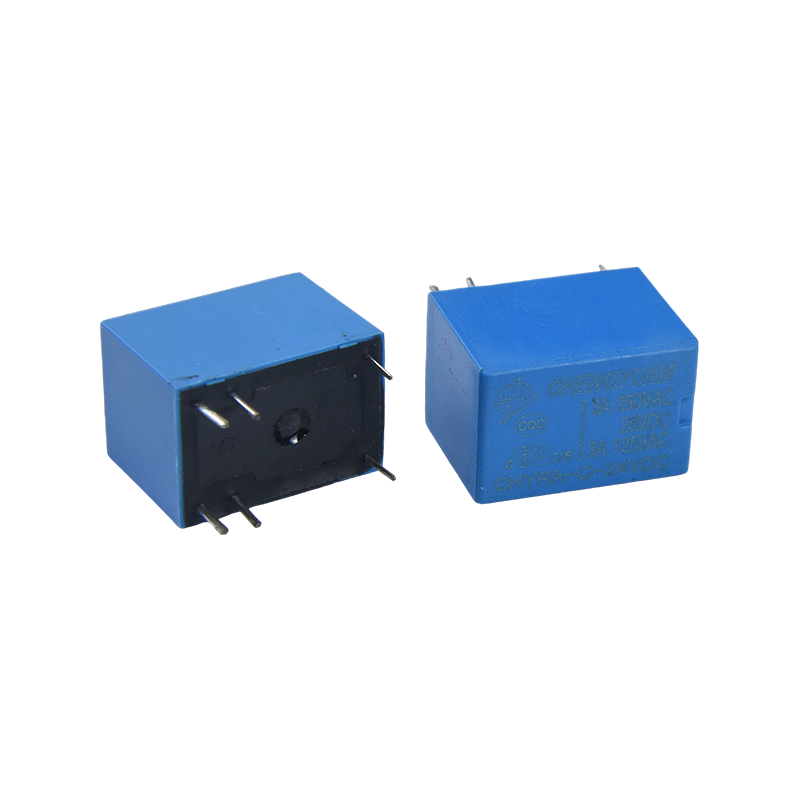

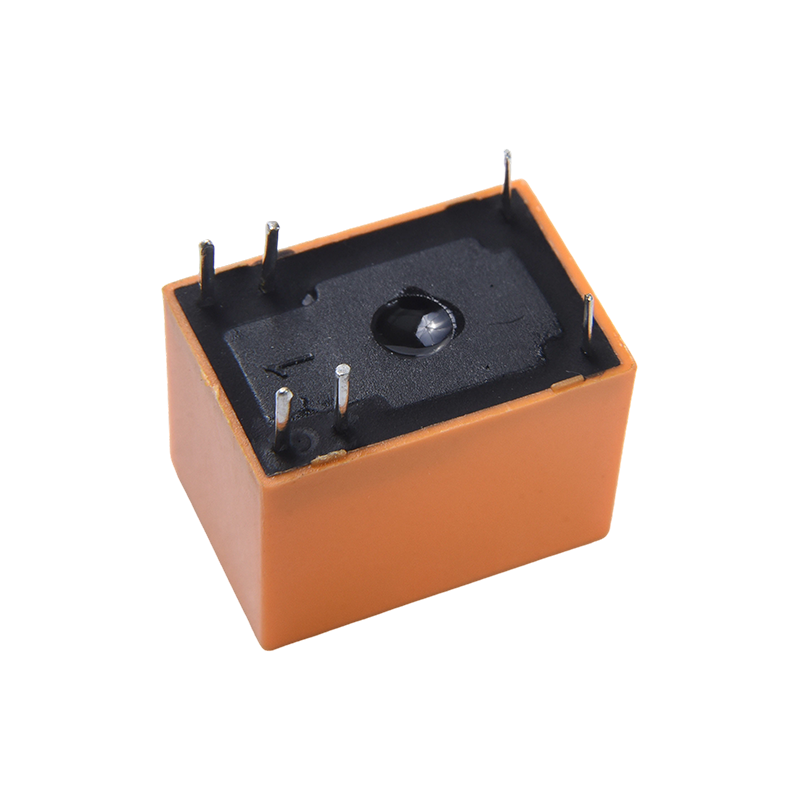

Ciri-ciri Produk:
Kapasiti Pensuisan Sentuhan Tinggi: Sebagai tambahan kepada beban 3A standard, sesentuh menyokong penukaran sehingga 16 amp, mampu mengendalikan permintaan arus tinggi serta-merta dalam litar.
Penggunaan Kuasa Sangat Rendah: Penggunaan kuasa gegelung hanya 0.2W, mengurangkan penggunaan tenaga sistem dengan ketara, menjadikannya sesuai untuk peranti berkuasa bateri atau kuasa rendah.
Kekuatan Dielektrik Tinggi: Kekuatan dielektrik yang tinggi memastikan pengasingan elektrik yang boleh dipercayai antara litar input dan output, melindungi litar kawalan hiliran.
Reka Bentuk Padat: Struktur kecil mengoptimumkan penggunaan ruang, sesuai untuk pemasangan berketumpatan tinggi pada PCB.
Piawaian Pensijilan Luas: Diperakui oleh CQC dan UL, mematuhi piawaian keselamatan antarabangsa, memastikan kualiti dan pematuhan produk.
Voltan Gegelung Fleksibel: Menyediakan pelbagai voltan gegelung daripada 3VDC hingga 48VDC, mudah disesuaikan dengan voltan litar kawalan yang berbeza.
Aplikasi Biasa:
Automasi Perindustrian: Digunakan untuk mengawal motor, injap solenoid, dan pelbagai instrumen automasi, mencapai pengasingan isyarat dan pensuisan litar.
Rumah Pintar: Digunakan dalam kawalan pencahayaan, kawalan motor langsir dan senario lain sebagai komponen teras untuk kawalan kuasa rendah.
Sistem Keselamatan: Digunakan dalam kawalan akses dan unit kawalan kunci magnetik untuk mengesan status kunci pintu dan mengawal pensuisan.
Peralatan Komunikasi: Sesuai untuk suis dan kemudahan komunikasi lain, bertanggungjawab untuk penghalaan isyarat, perlindungan dan pengasingan.
Perlindungan Litar: Mengasingkan arus tinggi atau voltan tinggi dalam litar kawalan untuk mengelakkan gangguan dan kerosakan pada komponen sensitif.
| taip | CHYRA |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan) | 3A/12V0AC |
| Maks. menukar arus | 3A |
| Maks. voltan pensuisan | 125VAC |
| Maks. kuasa pensuisan | 360VA |
| Min. menukar beban | 6V 1A |
Ciri-ciri
| Masa beroperasi (pada voltan gegelung terkadar) | 10ms Maks. |
| Masa keluaran | 4ms Maks. |
| Rintangan penebat | Min 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:500VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan: 750VAC, 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min |
| Memusnahkan | 10G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃(tiada pemeluwapan) |
| Berat badan | lebih kurang 3.7g |
| Data Gegelung (pada 20℃) |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 3 | 120 | 25 | Lebih kurang 0.36W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Lebih kurang 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan gunakan voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung.

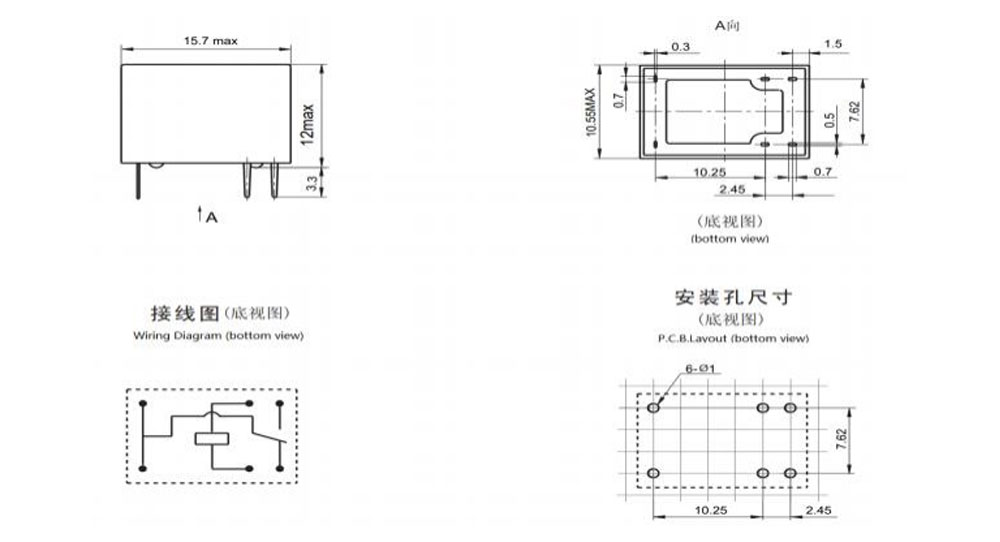

Dimensi rangka, Rajah pendawaian, susun atur PCB (Unit: mm)

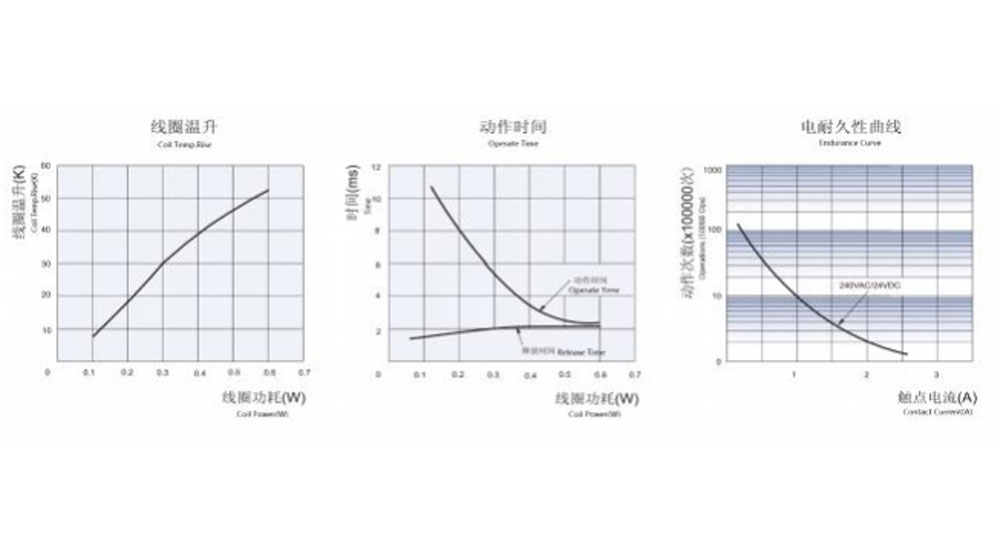

Lengkung Ciri
Maklumat Pesanan

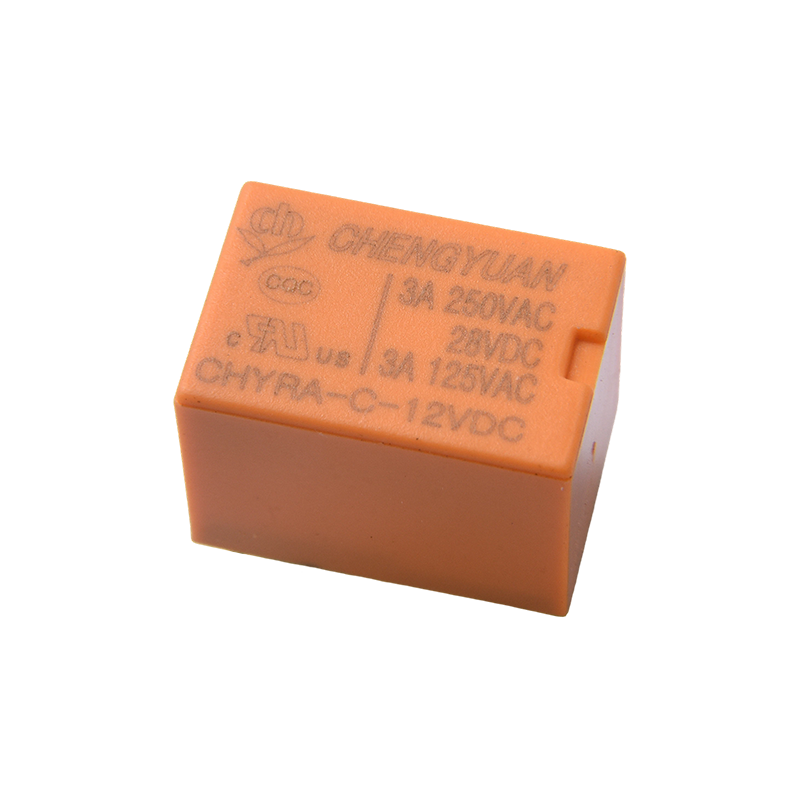

CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：Jenis：CHYRA
2: Susunan Hubungan: C Fom C ; H Dari A ; B Dari B
3: Voltan Nominal: 3,5,6,9,12,24VDC
4: Warna Penutup: H-Hitam; L-Biru, Y -Kuning
5: Gegelung Pwor: D-0.36W L-0.2W
6: Pembinaan Pelindung: Kalis S-Flux,
Jenis SH-Sealed boleh dibasuh
7: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan Khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk dsb.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis-fluks dipasang pada PCB.
Akhiran khas tersuai tersedia selepas dinilai oleh CHENGYUAN.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis awal.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna seharusnya berada dalam kedudukan yang betul untuk memilih
produk yang sesuai untuk aplikasi mereka sendiri. Untuk geganti yang tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam bekas sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah tanggungjawab pengguna untuk menentukan produk yang harus digunakan.
