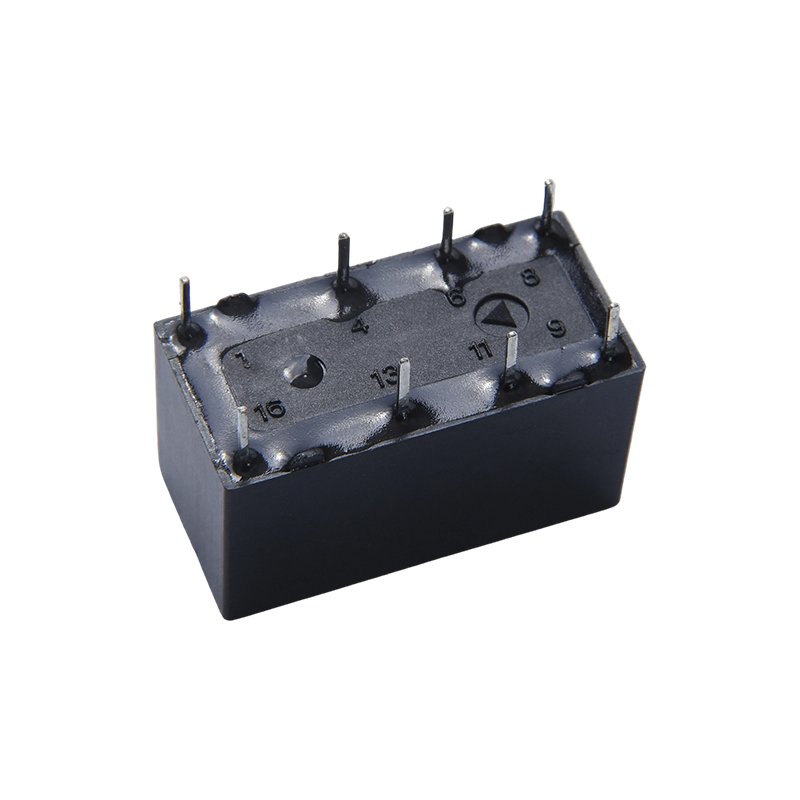

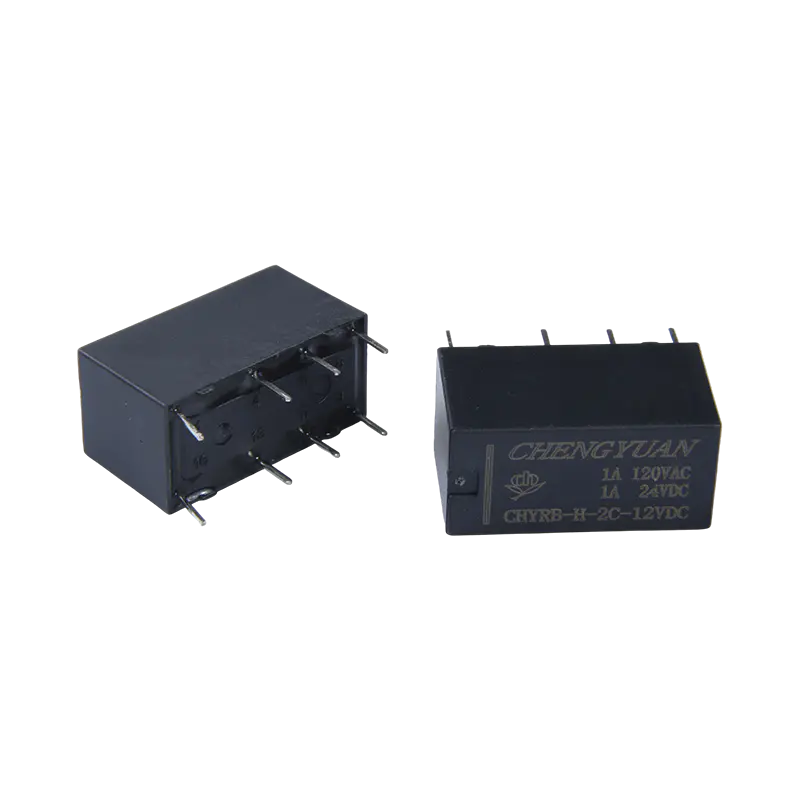

Ciri-ciri Utama
Rintangan Sentuhan Rendah: Bahan dan struktur sentuhan dioptimumkan untuk isyarat kecil, memastikan kekonduksian stabil jangka panjang dan mengurangkan pengecilan isyarat.
Voltan Pengasingan Tinggi: Voltan penebat tinggi antara gegelung dan sesentuh berkesan menghalang isyarat silang isyarat dan gangguan luaran.
Respons Pantas: Reka bentuk sistem elektromagnet mengutamakan kelajuan operasi, memenuhi keperluan pemasaan untuk penghalaan isyarat pantas dan penukaran peralatan komunikasi.
Hayat Elektrik yang Panjang: Menyediakan ketahanan sentuhan yang sangat baik di bawah beban terkadar, memastikan kebolehpercayaan jangka panjang peralatan.
Aplikasi Utama
Peralatan Komunikasi: Digunakan untuk pensuisan isyarat atau kawalan kuasa dalam suis rangkaian, stesen pangkalan dan peralatan lain untuk mengawal hidup/mati litar.
Peralatan Pejabat dan Peranti Komputer: Contohnya, pencetak, pengimbas atau bekalan kuasa UPS, mengawal mula dan berhenti litar utama melalui geganti.
Sistem Penggera Keselamatan: Sebagai elemen pensuisan dalam litar penggera, bertindak balas terhadap isyarat kawalan untuk mencetuskan penggera atau mengaktifkan peranti lain.
Peralatan Perubatan: Menggunakan ciri pengasingan elektriknya untuk memastikan keselamatan pesakit dan peralatan, beroperasi secara stabil dalam instrumen diagnostik atau peralatan pemantauan.
Automasi Perindustrian: Sesetengah model sesuai untuk sistem PLC atau kawalan motor, membolehkan susun atur padat melalui pemasangan pematerian PCB.
Data Kenalan
| taip | CHYRB |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan) | 1A 120VAC |
| Maks. menukar arus | 2A |
| Maks. voltan pensuisan | 277VAC |
| Maks. kuasa pensuisan | 554VA |
| Min. menukar beban | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 7ms Maks. (Tiada diod) |
| Masa keluaran | 4ms Maks. (Tiada diod) |
| Rintangan penebat | Min 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka: 750VAC, 50/60Hz selama 1 minit |
| Antara gegelung dan sentuhan : 1000VAC , 50/60Hz selama 1 minit |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min |
| Memusnahkan | 10G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10,000,000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100,000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40 ℃ ~ 85 ℃ (tiada pemeluwapan) |
| Berat badan | Lebih kurang 4.6g |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 3 | 50 | 60 | Lebih kurang 0.15W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Lebih kurang 0.20W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Lebih kurang 0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan epal voltan maksimum yang dibenarkan pada gegelung selama melebihi 10 minit untuk mengelak terlalu panas gegelung thd.

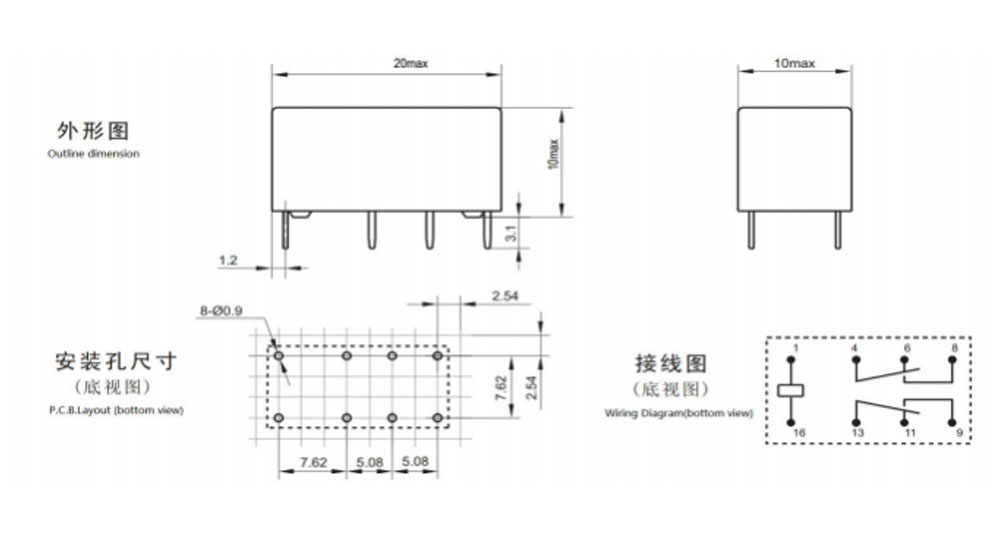

Dimensi rangka, Rajah pendawaian, reka letak PCB (Unit:mm)

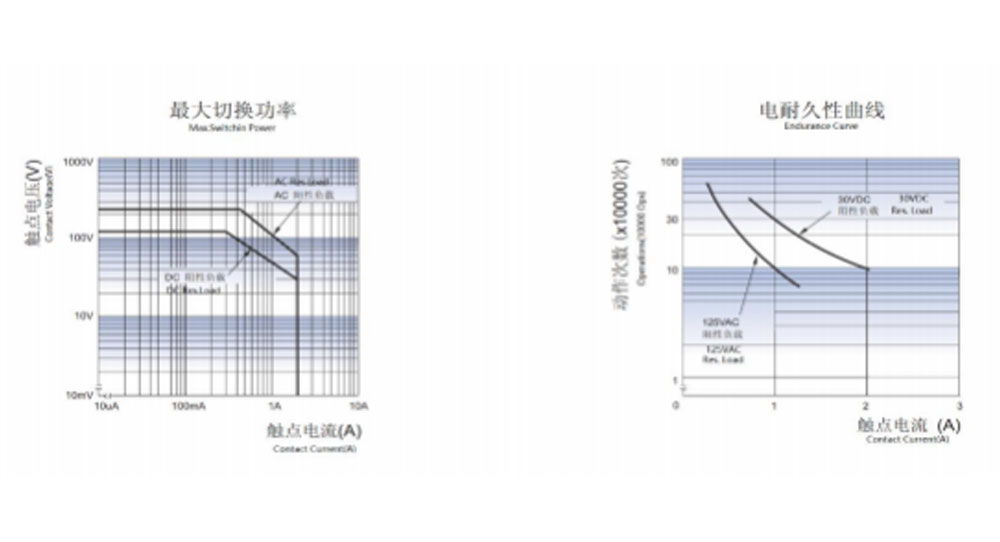

Lekuk Ciri
Maklumat Pesanan
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1： Type： CHYRB
2: Bilangan Tiang: 2-2Tiang
3: Susunan Hubungan: C Daripada C ; H Daripada A ; B Daripada B
4: Nominal Voltan: 3,5,6,9, 12, 18,24,48VDC
5: Warna Penutup, Y-Kuning; H-Hitam; L-Biru
6: Gegelung Pwor: D-0.36W H-0.2W
7: Pembinaan Pelindung: Kalis S-Flux,
SH- Jenis dimeterai boleh dibasuh
8: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan Khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
Akhiran khas tersuai tersedia selepas dinilai oleh CHENGYUAN.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
