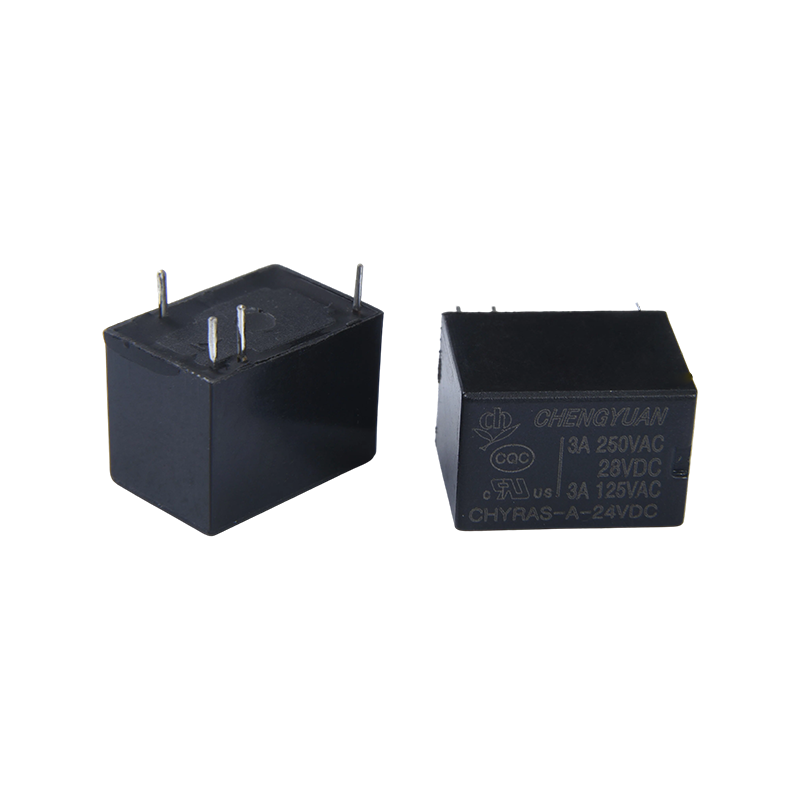

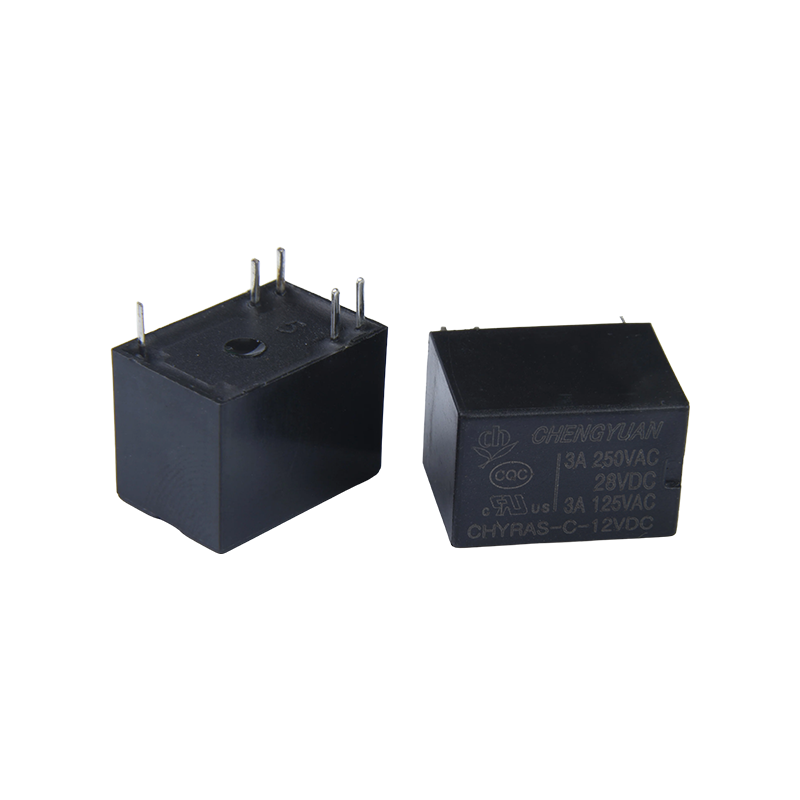

I. Kelebihan Teras
1. Tindak Balas Kepekaan Tinggi: Gegelung sensitiviti tinggi 200mW membolehkan tindak balas pantas kepada isyarat kawalan yang lemah, meningkatkan ketepatan kawalan isyarat.
2. Kebolehsuaian Alam Sekitar yang Kuat: Struktur yang dimeterai dengan berkesan menahan habuk, kelembapan dan faktor persekitaran lain, memanjangkan hayat perkhidmatannya.
3. Penggunaan Kuasa Rendah: Reka bentuk kuasa rendah 0.2W sesuai untuk peranti berkuasa bateri atau kuasa rendah, mengurangkan penggunaan tenaga keseluruhan produk akhir.
4. Kepelbagaian Luas: Keserasian voltan lebar, pembungkusan PCB standard dan kebolehsuaian pelbagai senario meliputi pelbagai bidang seperti komunikasi, keselamatan, peralatan pejabat dan perkakas rumah, meningkatkan kebolehgunaan semula produk.

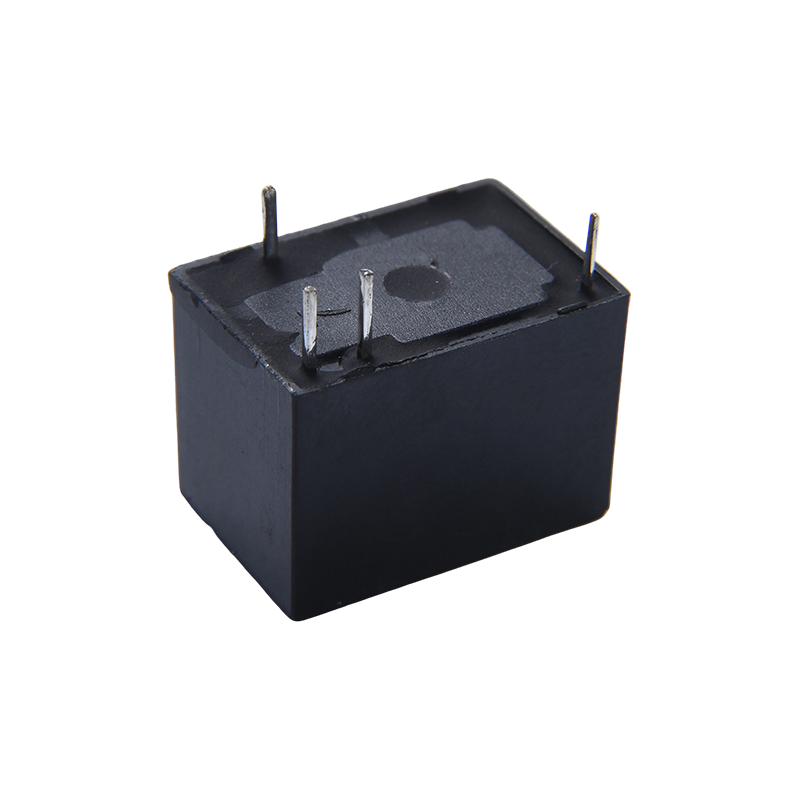

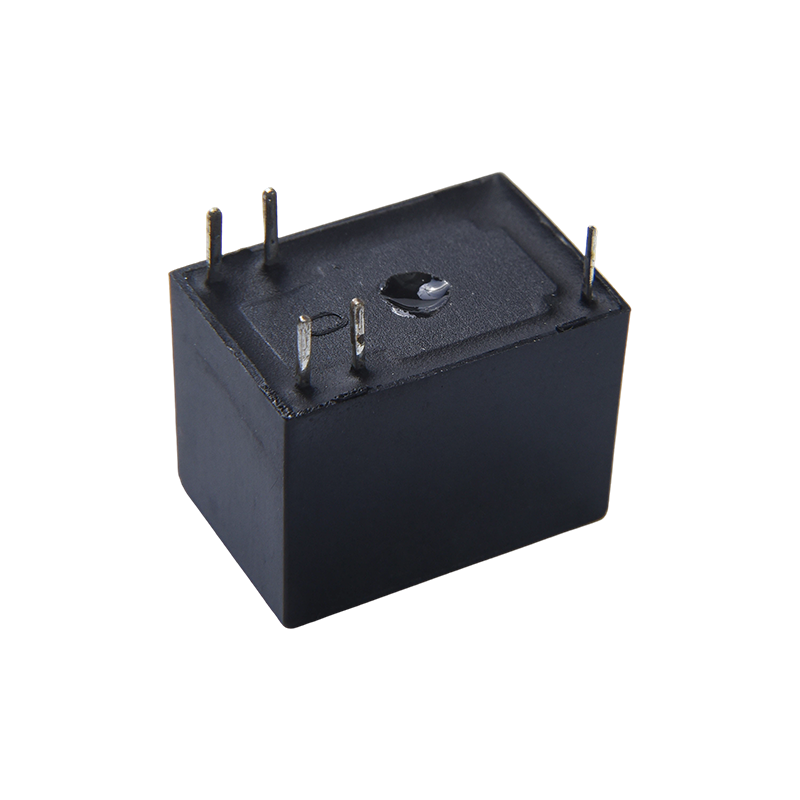

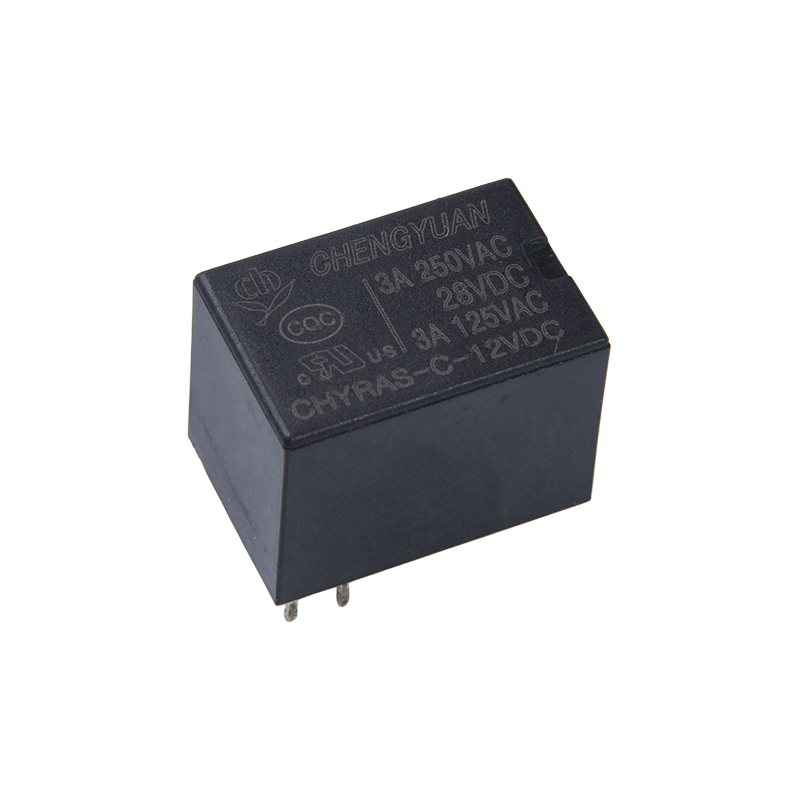

II. Ciri-ciri Struktur dan Pemasangan Produk
1. Pembungkusan dan Reka Bentuk Pin: Mengguna pakai pakej PCB 5PIN dengan susun atur pin piawai, memudahkan kimpalan automatik dan pemasangan besar-besaran, dan sesuai untuk reka bentuk papan PCB berketumpatan tinggi.
2. Saiz Ultra-Kecil: Saiz padat memenuhi keperluan pemasangan dalaman yang padat, menjimatkan ruang papan PCB dan menyumbang kepada pengecilan produk akhir;
3. Struktur Tertutup: Reka bentuk tertutup berkesan menghalang habuk, lembapan dan objek asing daripada masuk, meningkatkan hayat perkhidmatannya dalam persekitaran yang kompleks. III. Fungsi Teras dan Senario Berkenaan
1. Fungsi Teras: Menyediakan pengasingan isyarat, kawalan isyarat dan fungsi perlindungan litar, mengasingkan litar kawalan daripada litar beban dan melindungi komponen kawalan teras;
2. Peralatan Komunikasi: Sesuai untuk pensuisan isyarat dan kawalan litar dalam peralatan komunikasi seperti suis, memastikan kestabilan penghantaran isyarat.
3. Peralatan Keselamatan dan Keselamatan: Boleh digunakan sebagai unit kawalan untuk sistem kawalan akses keselamatan dan peralatan pemantauan, membolehkan pengesanan dan kawalan status suis kunci magnet pintu, dan kawalan penghantaran isyarat penggera keselamatan.
4. Peralatan Pejabat: Sesuai untuk kawalan isyarat dalaman dalam peralatan pejabat seperti pencetak dan mesin penyalin, meningkatkan ketepatan pengendalian peralatan.
5. Peralatan Rumah: Digunakan untuk kawalan isyarat tambahan dalam peralatan rumah kecil, seperti pensuisan dan perlindungan litar dalaman, sepadan dengan keperluan reka bentuk kuasa rendah peralatan rumah;
6. Automasi Perindustrian: Berkenaan dengan pautan kawalan isyarat kecil dalam peralatan automasi industri, membolehkan operasi diselaraskan dan kawalan pelbagai modul peralatan.
Data Kenalan
| taip | CHYRAS |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan) | 3A/12V0AC |
| Maks. menukar arus | 3A |
| Maks. voltan pensuisan | 125VAC |
| Maks. kuasa pensuisan | 360VA |
| Min. menukar beban | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 10ms Maks. |
| Masa keluaran | 4ms Maks. |
| Rintangan penebat | Min 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:500VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan : 750VAC, 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda sebanyak 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda sebanyak 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min |
| Memusnahkan | 10G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃( tiada pemeluwapan) |
| Berat badan | lebih kurang 3.7g |
| Data Gegelung (pada 20℃) |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 3 | 150 | 20 | Lebih kurang 0.45W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Lebih kurang 0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Lebih kurang 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan gunakan voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung.

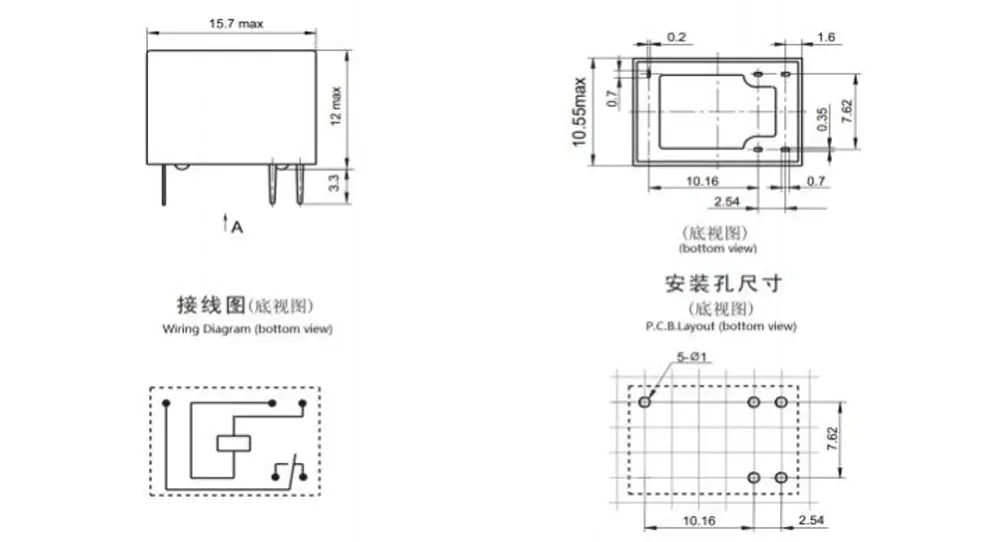

Dimensi garis besar, Gambarajah pendawaian, reka letak PCB (Unit: mm)

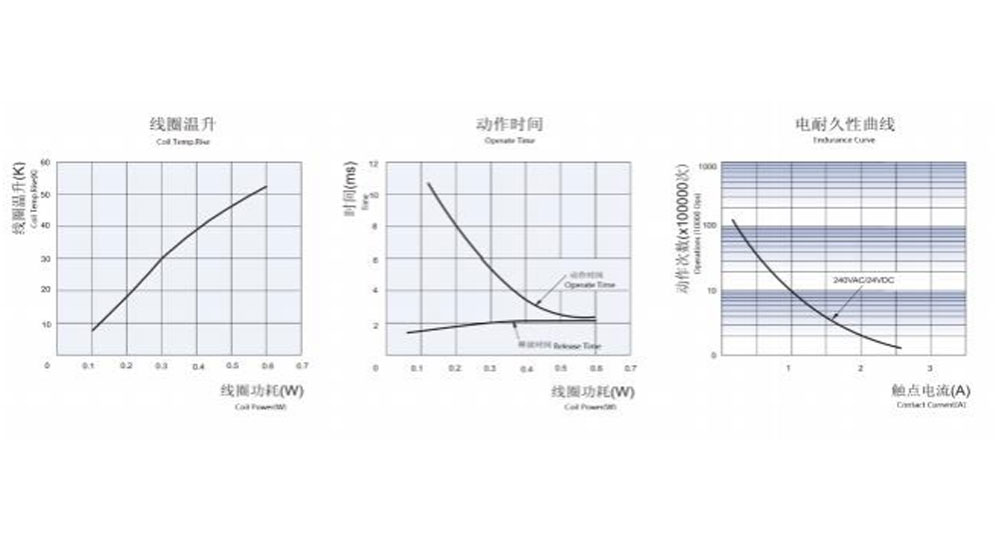

Lengkung Ciri
Maklumat Pesanan
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：Jenis：CHYRAS
2: Susunan Hubungan: C Fom C ; H Daripada A ; B Dari B
3: Voltan Nominal: 3,5,6,9,12,24VDC
4: Warna Penutup: H-Hitam; L-Biru, Y -Kuning
5: Gegelung Pwor: D-0.36W L-0.2W
6: Pembinaan Perlindungan: Kalis S-Flux,
SH- Jenis bertutup boleh dibasuh
7: Parameter Khas: Jenis Nol-Standard
Surat atau nombor-Keperluan Khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
Akhiran khas tersuai tersedia selepas dinilai oleh CHENGYUAN.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
