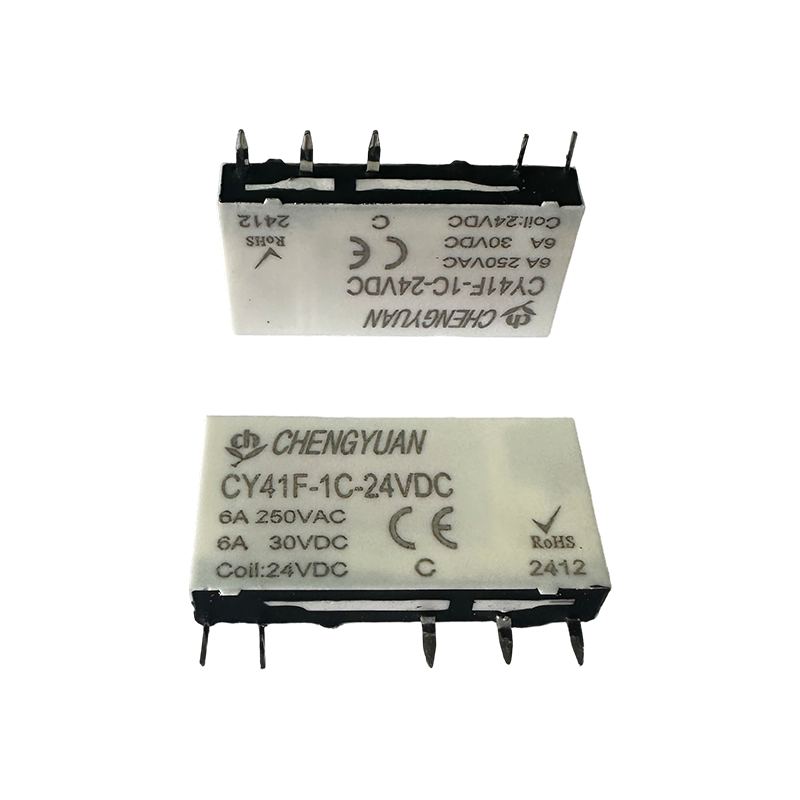

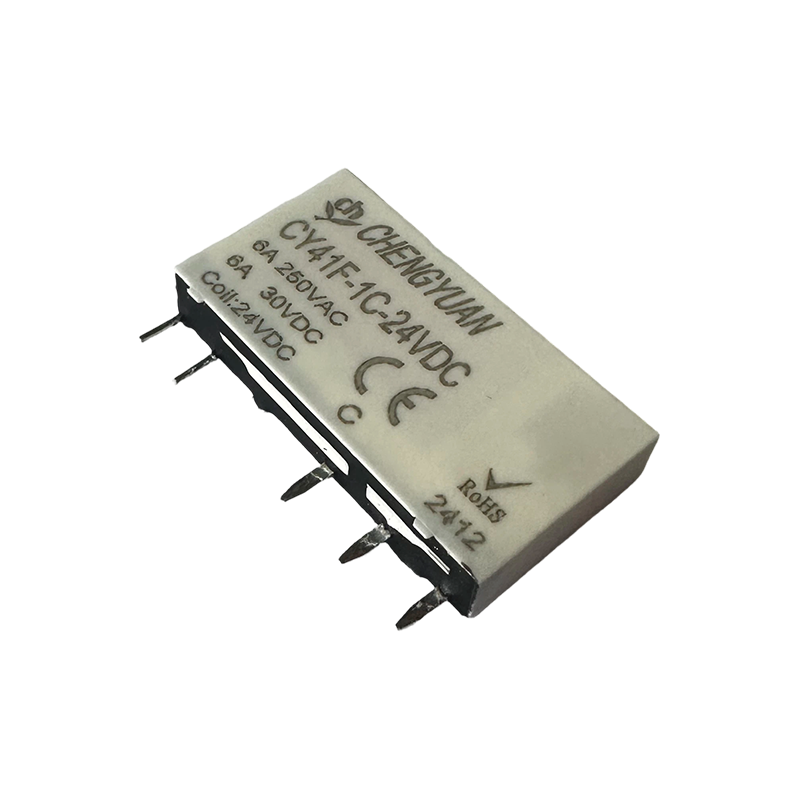

ciri-ciri:
● Sangat nipis (hanya 5mm lebar)
● Kapasiti pensuisan sesentuh 6A
● Voltan dielektrik antara gegelung dan sesentuh: 4kV
● Rintangan voltan lonjakan antara gegelung dan sesentuh: 6kV
● Memenuhi keperluan penebat bertetulang VDE0700/0631
● Kepekaan tinggi, penggunaan kuasa lebih kurang 0.17W
Senario Berkenaan:
● Peralatan Rumah: Kawalan kuasa untuk peralatan kecil berkuasa tinggi seperti pemanas elektrik dan periuk aruhan
● Kawalan Perindustrian: Peralatan automasi, PLC kecil, litar kawalan motor
● Peralatan Kuasa Pintar: Kotak pengedaran pintar, kawalan tambahan bagi cerucuk pengecasan
● Peralatan Keselamatan: Memantau bekalan kuasa, pensuisan litar sistem kawalan akses
Parameter Kenalan
| Konfigurasi Kenalan | 1H, 1Z |
| Rintangan Sentuhan (1) | Kenalan bersalut emas: ≤ 30mΩ (1A 6VDC); Sesentuh tidak bersalut emas: ≤ 100mΩ (1A 6VDC) |
| Bahan Kenalan | AgSnO₂, AgNi |
| Beban Kenalan (Resistif) | 6A 250VAC / 30VDC |
| Voltan Pensuisan Maksimum | 400VAC / 300VDC |
| Arus Pensuisan Maksimum | 6A |
| Kuasa Pensuisan Maksimum | 1500VA / 180W |
| Beban Minimum (2) | Tidak bersalut emas: 5VDC 100mA; Bersalut emas: 5VDC 10mA |
| Ketahanan Mekanikal (3) | 1×10⁷ kitaran |
| Ketahanan Elektrik | Jenis H: 6×10⁴ kitaran (AgNi, 6A 250VAC/30VDC, beban perintang, 85℃, 1s pada 9s mati)Jenis Z: 3×10⁴ kitaran (NO, AgNi, 6A 250VAC/30VDC, beban rintangan 1s, 85 ℃); 1×10⁴ kitaran (NC, AgNi, 6A 250VAC/30VDC, beban perintang, 85℃, 1s pada 9s off) |
Nota:
(1) Semua nilai di atas adalah nilai awal.
(2) Beban minimum di atas ialah nilai rujukan, terpakai kepada persekitaran suhu, kelembapan dan tekanan biasa dengan pin menghadap ke atas. Nilai rujukan ini mungkin berubah mengikut kekerapan pensuisan, keadaan persekitaran, jangka hayat perkhidmatan dan arah pemasangan. Oleh itu, sila lakukan ujian pengesahan dengan beban sebenar sebelum digunakan, dan adalah disyorkan untuk mengelakkan penggunaan di bawah sifar darjah Celsius.
(3) Ujian tanpa beban, tiada kerosakan mekanikal selepas ujian.
Parameter Gegelung
| Kuasa Gegelung Ternilai | 5VDC ~ 24VDC: Kira-kira 170mW |
| 48VDC, 60VDC: Kira-kira 210mW |
Nota:
(1) Bagi beban tanpa suhu yang ditentukan dalam jadual, suhu ambien ialah suhu bilik.
Parameter Prestasi
| Parameter | Spesifikasi |
| Rintangan Penebat | 1000MΩ (500VDC) |
| Dielektrik Menahan Voltan | Antara Gegelung dan Kenalan | 4000VAC selama 1 minit |
| Antara Kenalan Terbuka | 1000VAC selama 1 minit |
| Masa Operasi (pada voltan terkadar) | ≤ 8ms |
| Masa Pelepasan (pada voltan terkadar) | ≤ 4ms |
| Kejutan * (1) | Kestabilan | 49m/s² |
| kekuatan | 980m/s² |
| Getaran * (1) | 10Hz ~ 55Hz, amplitud berganda 1mm |
| Kelembapan | 5% ~ 85% RH |
| Julat Suhu | -40 ℃ ~ 85 ℃ |
| Jenis Terminal | jenis PCB |
| Berat badan | Kira-kira 5g |
| Jenis Pembungkusan | Jenis bertutup plastik, jenis kalis pateri |
| Voltan Terkadar (VDC) | Voltan Kendalian (VDC) (1) | Voltan Pelepas (VDC) (1) | Voltan Maksimum (VDC) (2) | Rintangan Gegelung |
| 5 | ≤ 3.75 | ≥ 0.25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4.50 | ≥ 0.30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6.75 | ≥ 0.45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9.00 | ≥ 0.60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13.5 | ≥ 0.90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18.0 | ≥ 1.20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36.0 | ≥ 2.40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45.0 | ≥ 3.00 | 90 | 16600×(1±15%)Ω |
