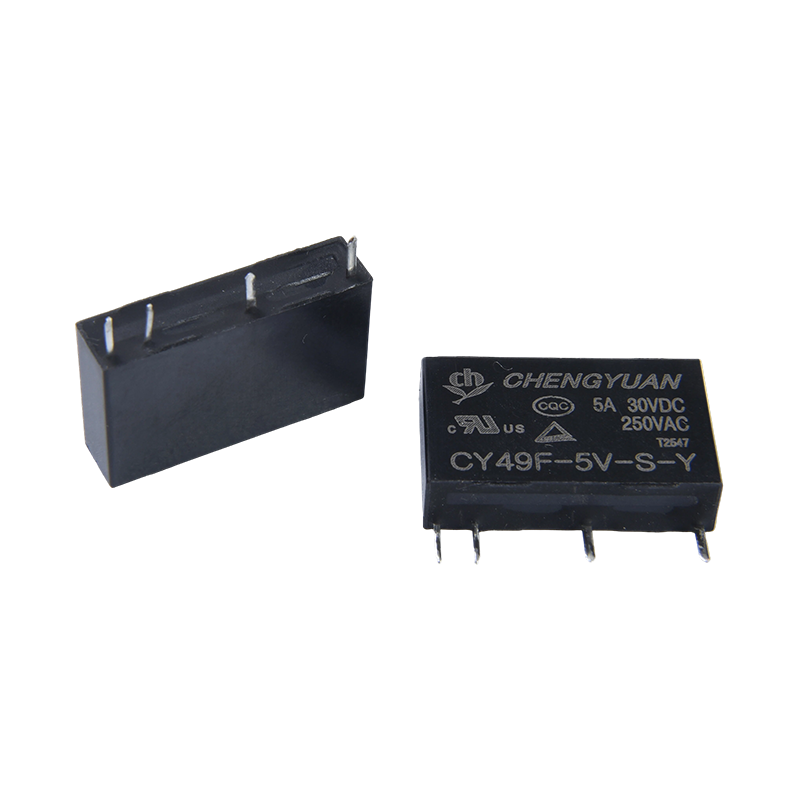

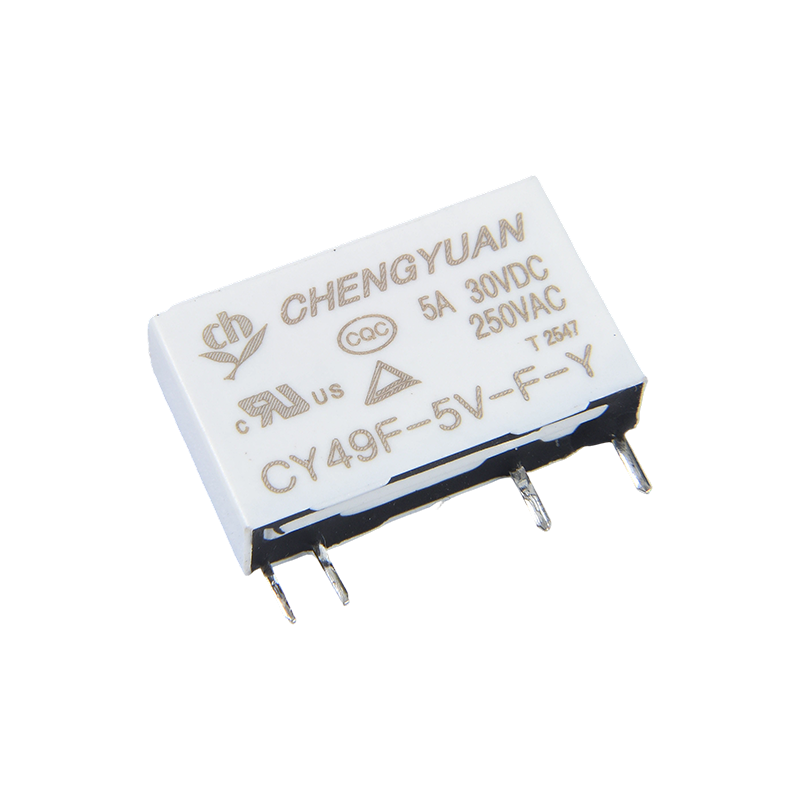

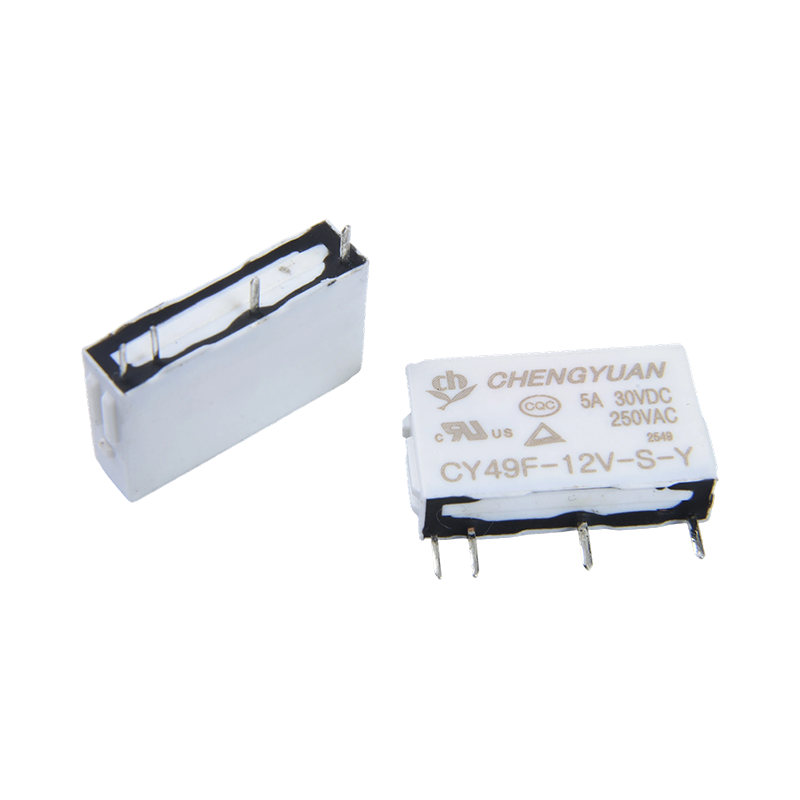

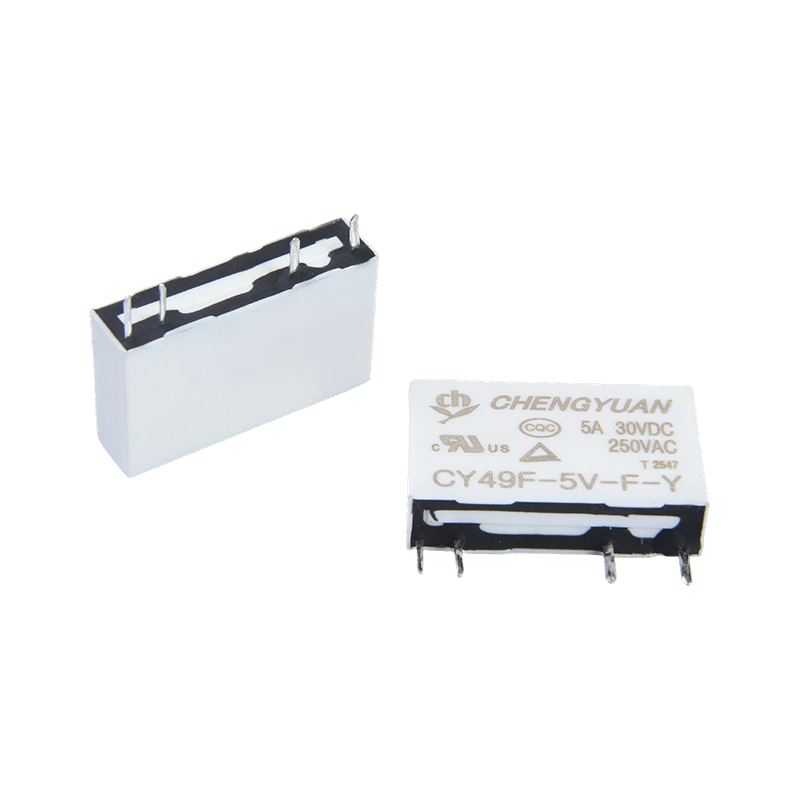

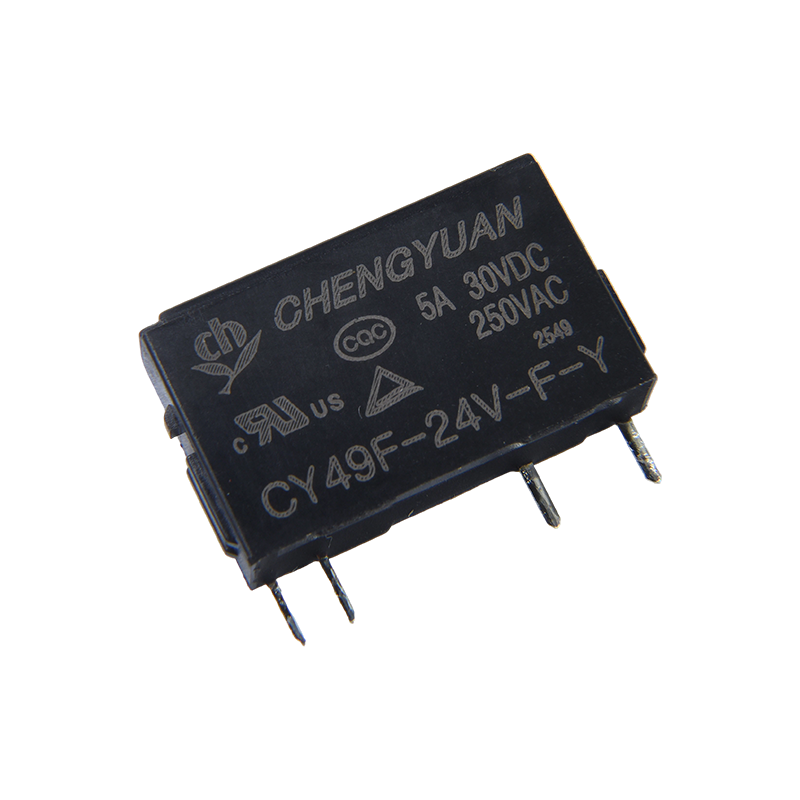

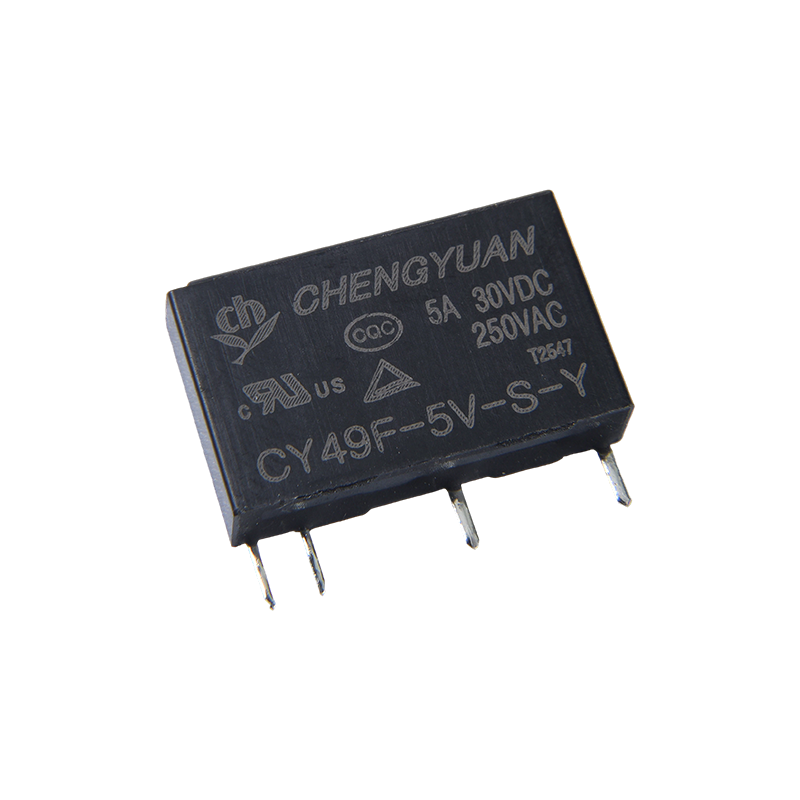

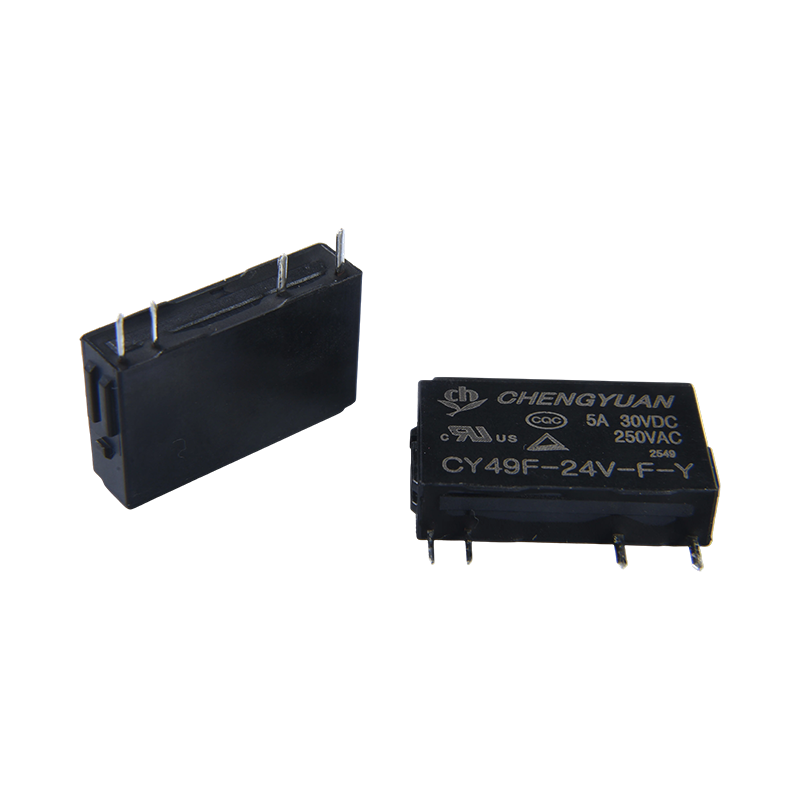

ciri-ciri:
• Kapasiti beban: Pensuisan sesentuh 5A
• Sangat nipis, sangat kecil, sesuai untuk pemasangan berketumpatan tinggi (lebar 5mm, ketinggian 12.5mm)
• Menahan sehingga 3000V
• Kepekaan tinggi, penggunaan kuasa hanya 0.12W
Aplikasi Biasa:
Litar Automasi dan Kawalan Perindustrian: Biasanya ditemui dalam peralatan komunikasi, peralatan rangkaian, instrumen pengukur dan sistem kawalan lif, menjalankan pensuisan litar, perlindungan keselamatan atau fungsi perlindungan arus lebih.
Elektronik Automotif dan Bidang Tenaga Baharu: Digunakan dalam peralatan dalam kenderaan, sistem pengurusan tenaga baharu, dsb., memenuhi keperluan pensuisan yang boleh dipercayai dalam persekitaran automotif.
Elektronik Perubatan dan Aeroangkasa: Dalam peralatan perubatan, pemantauan keselamatan dan aplikasi aeroangkasa yang memerlukan kestabilan tinggi, ia menyediakan pengasingan dan perlindungan litar.
Data Kenalan
| taip | CY49F |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan) | 5A250VAC /30VDC |
| Maks. menukar arus | 5A |
| Maks. voltan pensuisan | 270VAC |
| Maks. kuasa pensuisan | 1250VA/150W |
| Min. menukar beban | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | ≤ 10ms Maks. |
| Masa keluaran | ≤ 5ms Maks. |
| Rintangan penebat | Min 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:1000VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan: 3000VAC, 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min |
| Memusnahkan | 10G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃(tiada pemeluwapan) |
| Berat badan | lebih kurang 3g |
| Data Gegelung (pada 20℃) |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 5 | 24 | 208 | Lebih kurang 0.12W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Lebih kurang 0.18W |
Data yang ditunjukkan di atas ialah nilai awal. Jangan epal voltan maksimum yang dibenarkan pada gegelung selama melebihi 10 minit untuk mengelak terlalu panas gegelung thd.

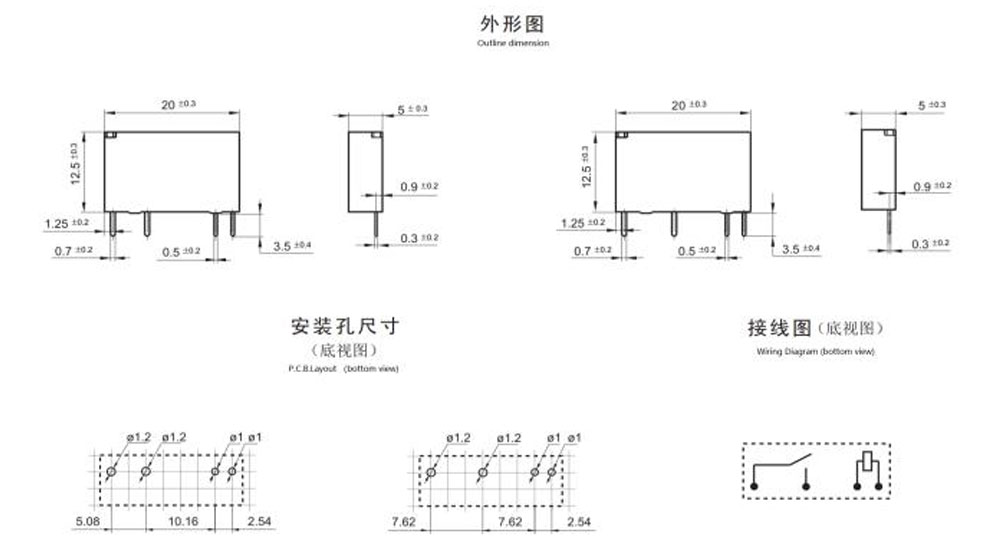

Dimensi rangka, Rajah pendawaian, reka letak PCB (Unit:mm)

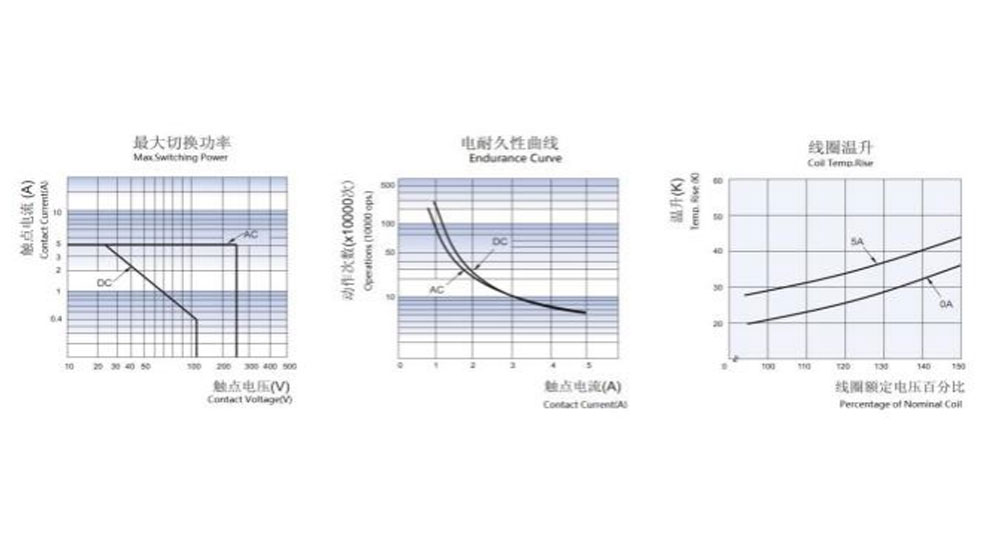

Lengkung Ciri
Maklumat Pesanan
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1：Jenis：CY49F
2: Voltan Nominal: 5,6,9,12,18,24VDC
3: Jarak pin sentuh： F：5.08mm S: 7.62mm
4: Jenis kenalan：Y： Kenalan tunggal， E： Kenalan bercabang
5: Kategori Kepungan : B menunjukkan gancu tali pinggang. Tiada: Tidak mempunyai
6: Warna Kepungan： H-Hitam; B-Putih
7: Pembinaan Pelindung: Kalis S-Flux,
Jenis SH-Sealed boleh dibasuh
8: Parameter Khas: Jenis Nol-Standard
Surat atau nombor-Keperluan Khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk dsb.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis-fluks dipasang pada PCB.
