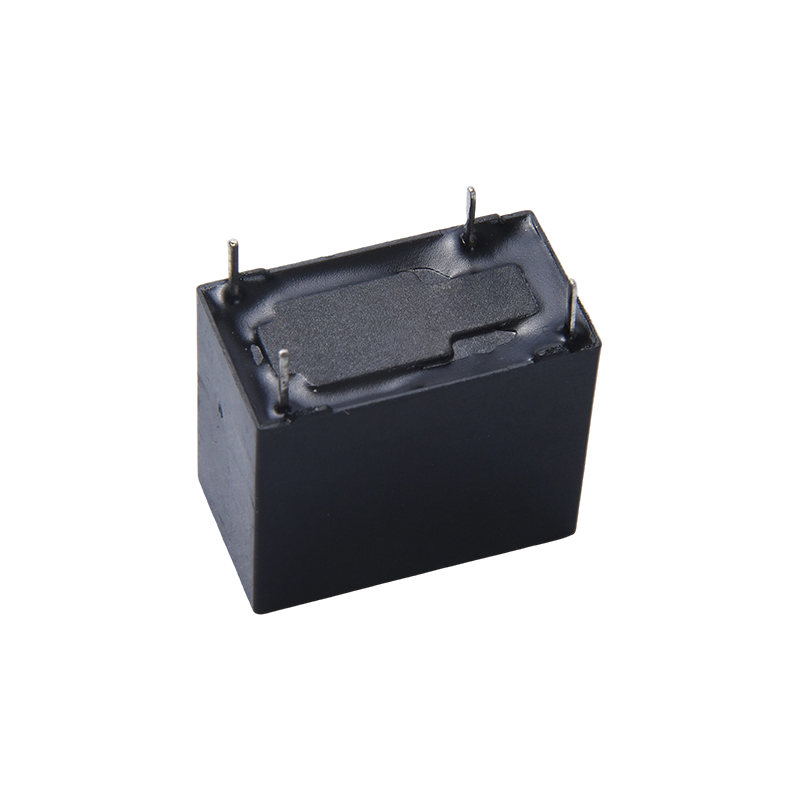

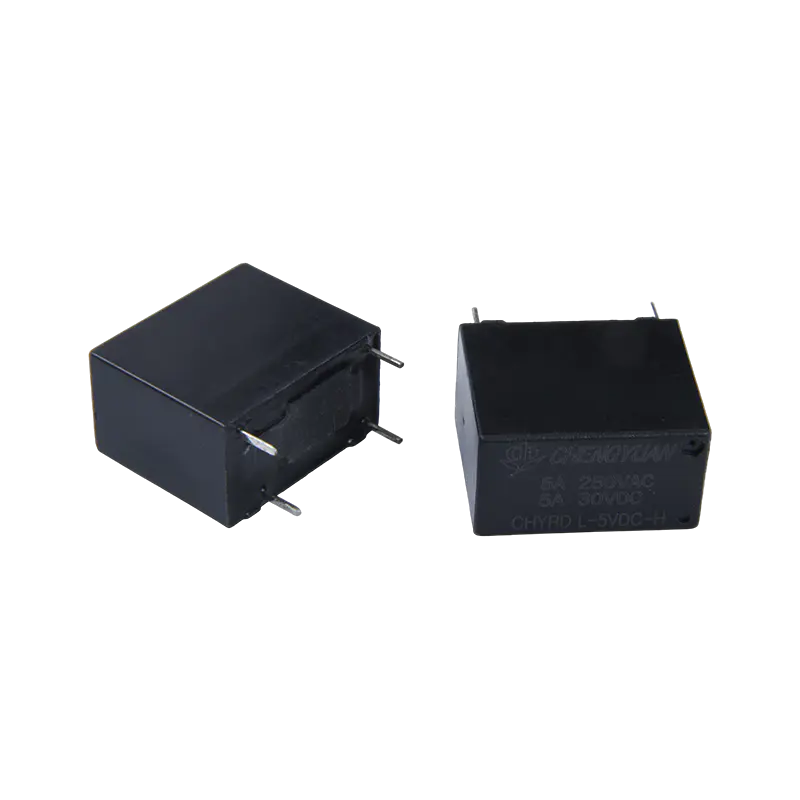

Kelebihan produk:
Spesifikasi Beban Berbilang: Menawarkan pilihan arus sesentuh yang berbeza (5A/10A/16A/20A), membolehkan pemilihan fleksibel kapasiti beban paling sesuai berdasarkan senario aplikasi tertentu.
Keserasian Pelekap Ketumpatan Tinggi: Reka bentuk struktur padat yang dioptimumkan khusus untuk persekitaran pelekap berketumpatan tinggi, membantu meningkatkan penggunaan ruang papan litar.
Fleksibiliti Kuat: Sebagai geganti tujuan umum, ia boleh digunakan secara meluas untuk pelbagai kawalan industri dan litar perkakas rumah.
Pensuisan Sentuhan Stabil: Menghidupkan dan mematikan litar dengan pasti, memastikan kestabilan operasi peralatan.
Aplikasi utamanya termasuk pelarasan automatik, perlindungan keselamatan, dan pensuisan litar.
Dalam bidang perkakas rumah, geganti 32F digunakan secara meluas dalam penghawa dingin, periuk nasi, peti sejuk dan pensteril untuk mencapai kawalan kuasa dan perlindungan beban lampau.
Ia juga biasa digunakan dalam peralatan pejabat dan peralatan audio-visual untuk pensuisan isyarat dan kawalan peraturan voltan.
Kawalan industri, sistem keselamatan dan elektronik automotif (seperti penyaman udara automotif dan pengurusan kuasa) ialah satu lagi kawasan aplikasi penting, memenuhi keperluan untuk rintangan voltan lonjakan dan kebolehpercayaan jangka panjang.
Data Kenalan
| taip | CHYRD |
| Bahan hubungan | Aloi perak: AgSnO2In2O3, AgSnO2, AgNi |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 6VDC) |
| Beban berkadar (Beban rintangan) | 5A/10A 250VAC, 10A 125VAC/30VDC ,16A 250VAC |
| Maks. menukar arus | 20A |
| Maks. voltan pensuisan | 250VAC/30VDC |
| Maks. kuasa pensuisan | 2500VA/300W |
| Min. menukar beban | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 10ms Maks. (Tiada diod) |
| Masa keluaran | 5ms Maks. (Tiada diod) |
| Rintangan penebat | Min. 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:1000VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan : 4000VAC , 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz , pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz , pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min. |
| Memusnahkan | 100G Min. |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃ ~ 85℃( tiada pemeluwapan) |
| Berat badan | Lebih kurang 4.6g |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 3 | 150 | 20 | Lebih kurang 0.45W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Lebih kurang 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan epal voltan maksimum yang dibenarkan pada gegelung selama melebihi 10 minit untuk mengelak terlalu panas gegelung thd.

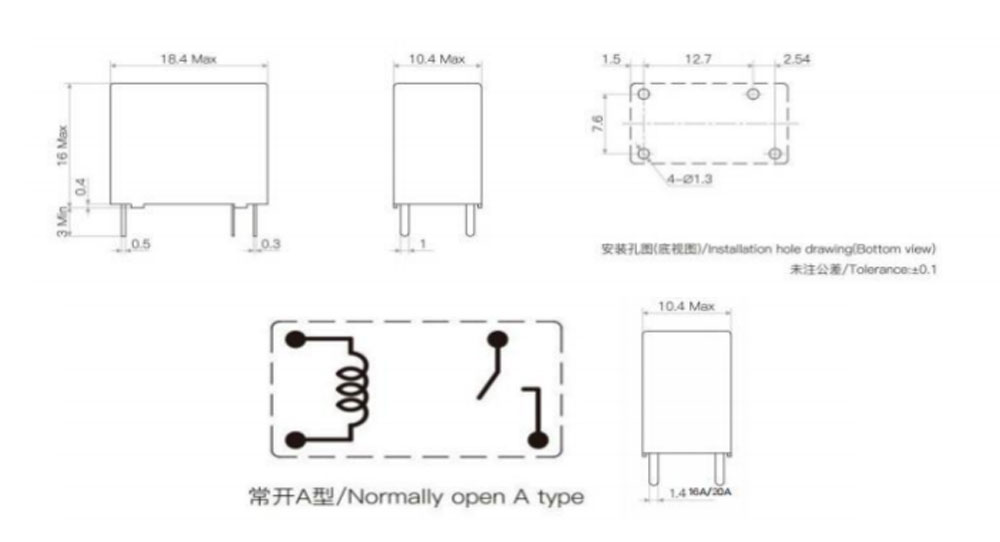

Dimensi rangka, Rajah pendawaian, reka letak PCB (Unit:mm)

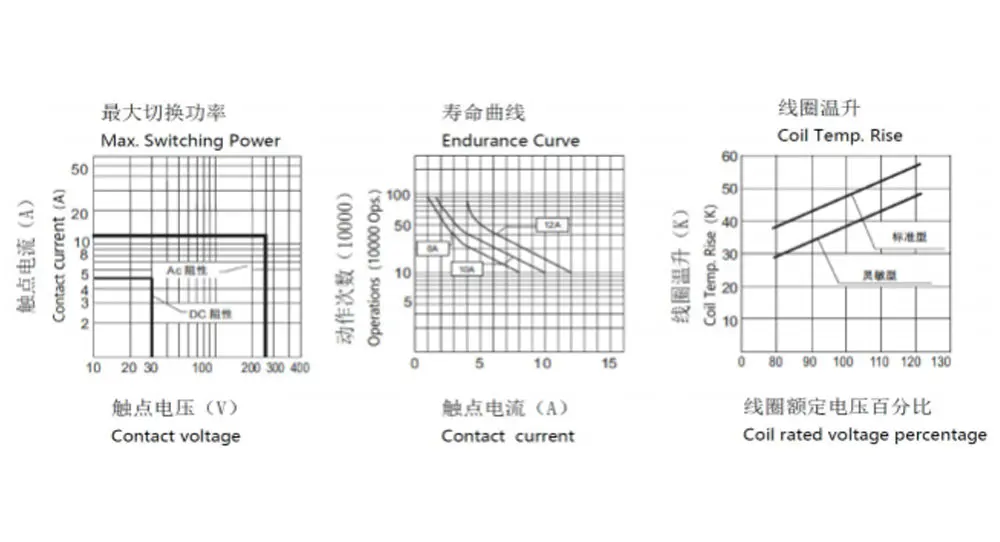

Lengkung Ciri
Maklumat Pesanan
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Jenis：CHYRD
2: Bilangan Tiang: 1-1 Tiang
3: Susunan Hubungan: A-Dari A
4: Voltan Nominal: 3,5,6,9, 12, 18,24VDC
5: Warna Penutup: B-Hitam
6: Gegelung Pwor: D-0.45W L-0.2W
7: Pembinaan Perlindungan: kalis S-Flux,
SH- Jenis dimeterai boleh dibasuh
8: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan Khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
