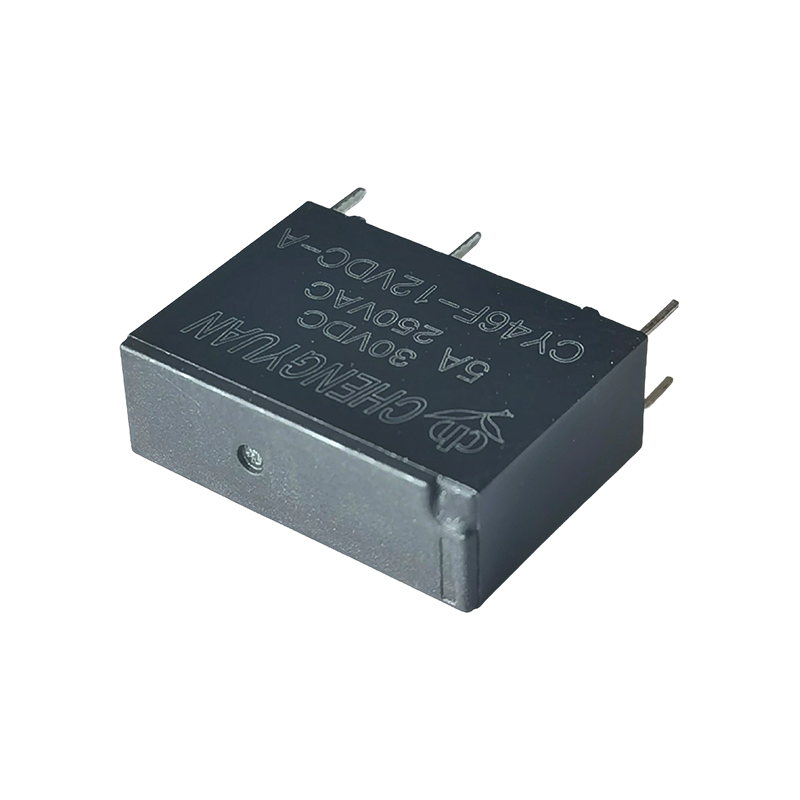

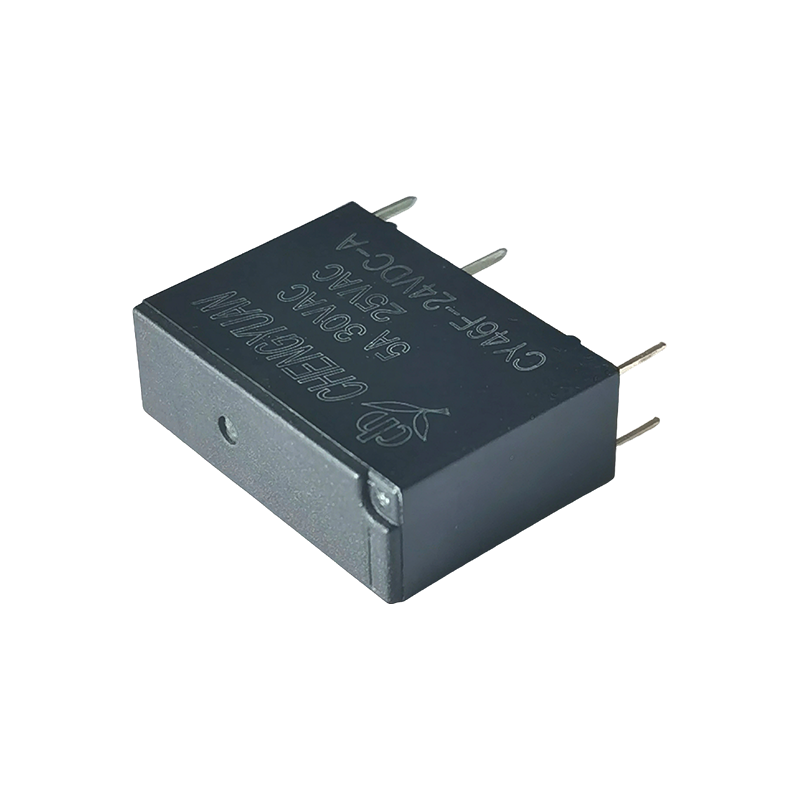

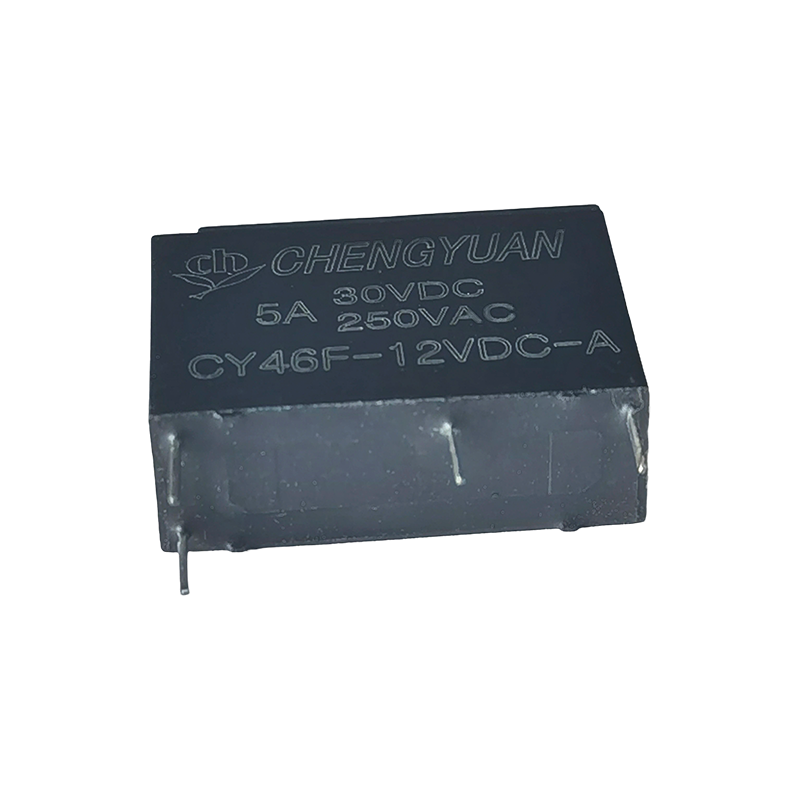

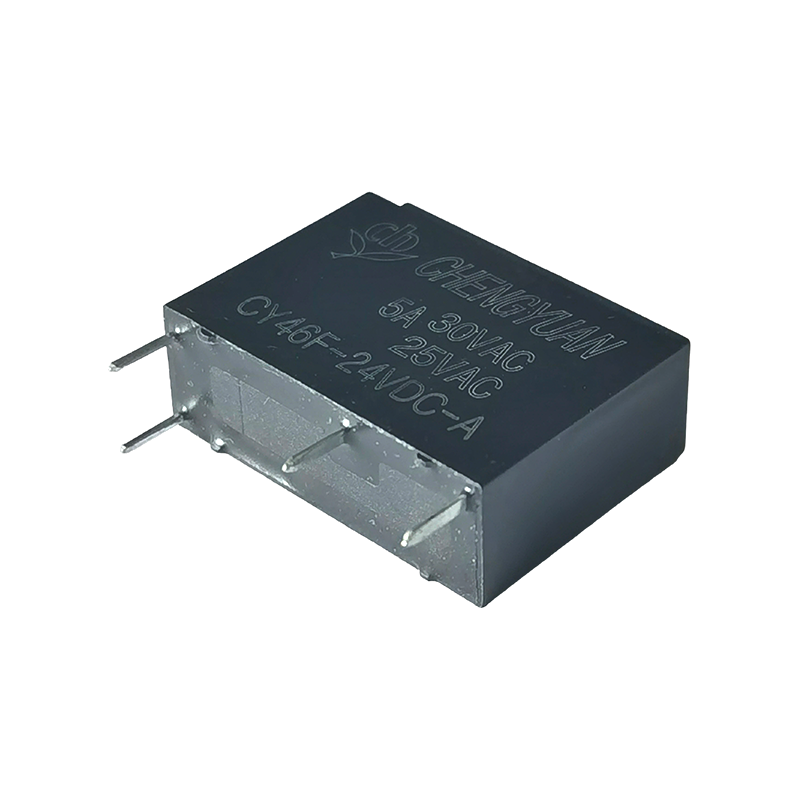

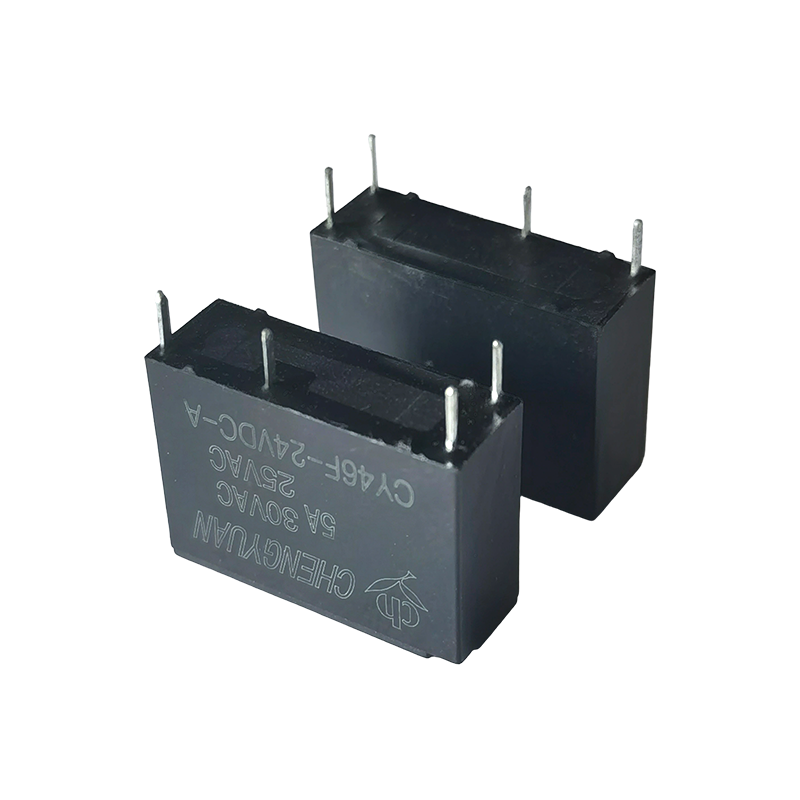

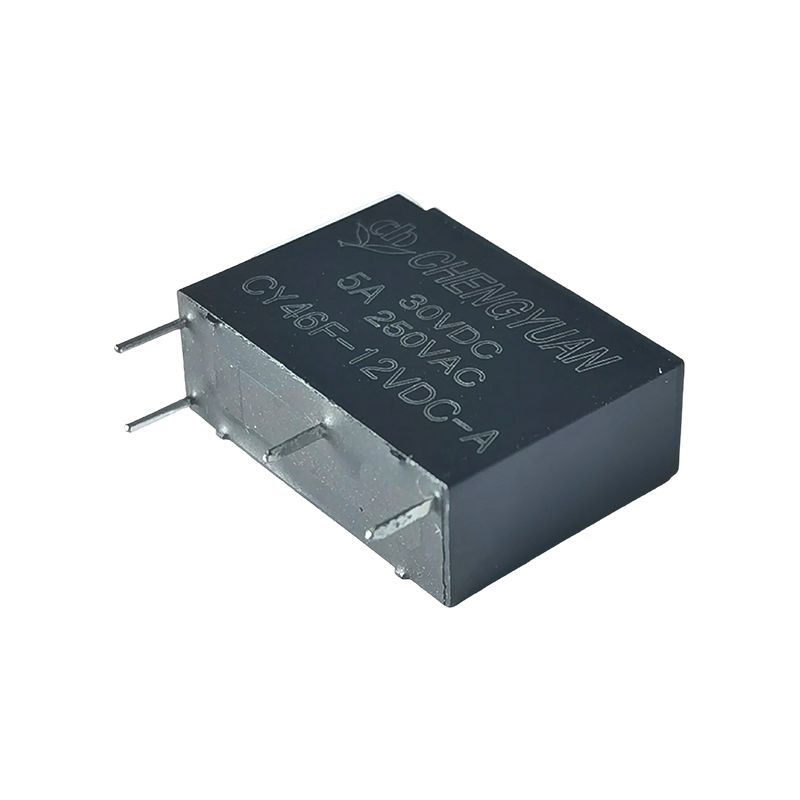

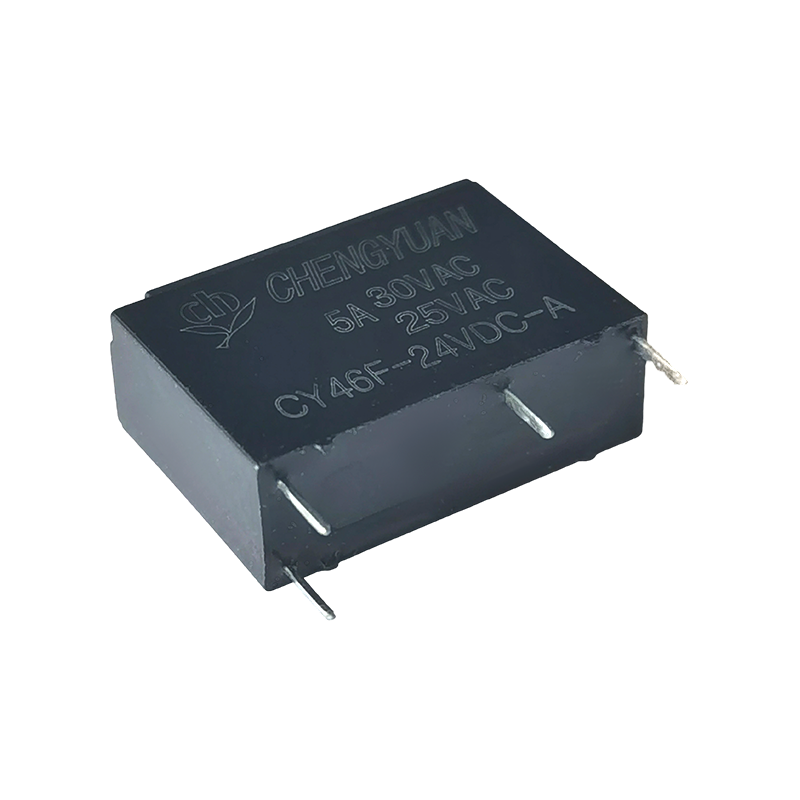

ciri-ciri:
• Saiz padat (20*7.2*16.6mm), sesuai untuk papan litar berketumpatan tinggi
• Voltan tahan tinggi: 4000V (antara gegelung dan sesentuh)
• Kapasiti pensuisan sesentuh 5A
Aplikasi Biasa:
1. Perkakas rumah kecil: Kawalan hidup/mati kuasa untuk perkakas rumah kecil seperti periuk nasi mini, pelembap kecil, cerek elektrik mudah alih dan kipas rumah kecil, memenuhi keperluan reka bentuk pengecilan produk ini;
2. Peranti elektronik pengguna: Bank kuasa, penyesuai kecil, modul kawalan pengecasan produk digital dan pensuisan litar dalam pemain audio dan video kecil, memanfaatkan saiz ultra-kecilnya untuk susun atur PCB yang padat;
3. Kawalan bantu industri: Pensuisan isyarat sensor kecil, modul pengembangan PLC kecil dan litar kawalan tambahan untuk peralatan automasi (seperti kawalan lampu penunjuk, pemacu injap solenoid kecil), serasi dengan voltan kawalan industri biasa 5VDC-24VDC;
4. Terminal rumah pintar: Pengurusan kuasa untuk nod sensor pintar, suis pintar kecil dan modul penerimaan kawalan jauh wayarles, memenuhi keperluan reka bentuk kuasa rendah dan pengecilan peranti rumah pintar;
5. Keselamatan dan peralatan tambahan perubatan: Litar pencetus isyarat untuk pengesan keselamatan kecil (seperti penderia pintu dan tingkap, pengesan asap), dan pensuisan litar dalaman untuk peralatan tambahan perubatan mudah alih (seperti oksimeter nadi kecil), memastikan operasi yang stabil;
6. Alat bantu elektronik automotif: Litar kawalan untuk peralatan elektrik kecil di bahagian dalam kereta (seperti kipas kereta, lampu ambien), serasi dengan spesifikasi voltan 12VDC biasa dalam kenderaan.
Data Kenalan
| taip | CY46F |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan) | 5A250VAC |
| Maks. menukar arus | 5A |
| Maks. voltan pensuisan | 250VAC |
| Maks. kuasa pensuisan | 1250VA |
| Min. menukar beban | 6V 1A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 20ms Maks. (Tiada diod) |
| Masa keluaran | 10ms Maks. (Tiada diod) |
| Rintangan penebat | Min 1000MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:750VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan: 4000VAC, 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min |
| Memusnahkan | 10G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10,000,000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100,000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃( tiada pemeluwapan) |
| Berat badan | lebih kurang 3.9g |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 5 | 40 | 125 | Lebih kurang 0.20W | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Lebih kurang 0.36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan epal voltan maksimum yang dibenarkan pada gegelung selama lebih dari 10 minit untuk mengelakkan terlalu panas gegelung thd.

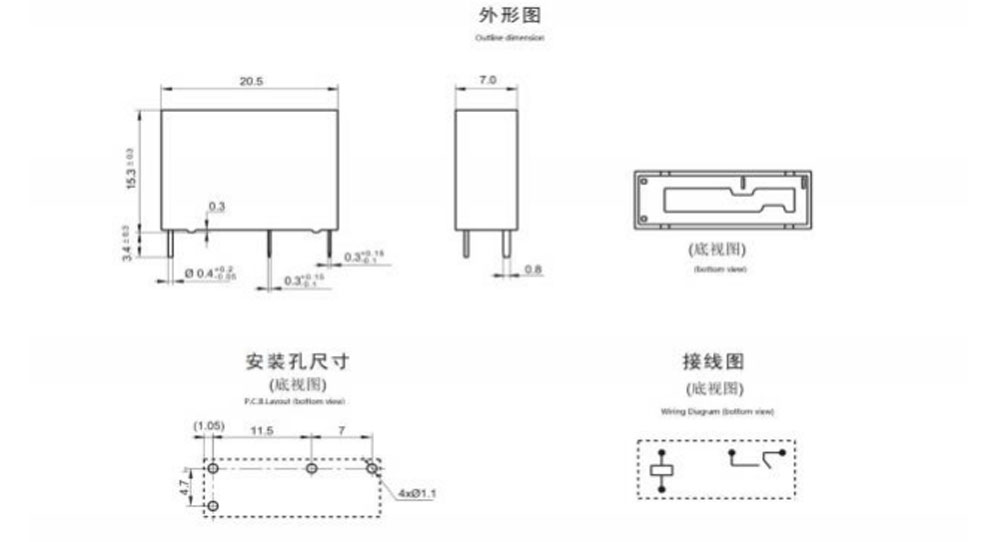

Dimensi rangka, Rajah pendawaian, reka letak PCB (Unit:mm)

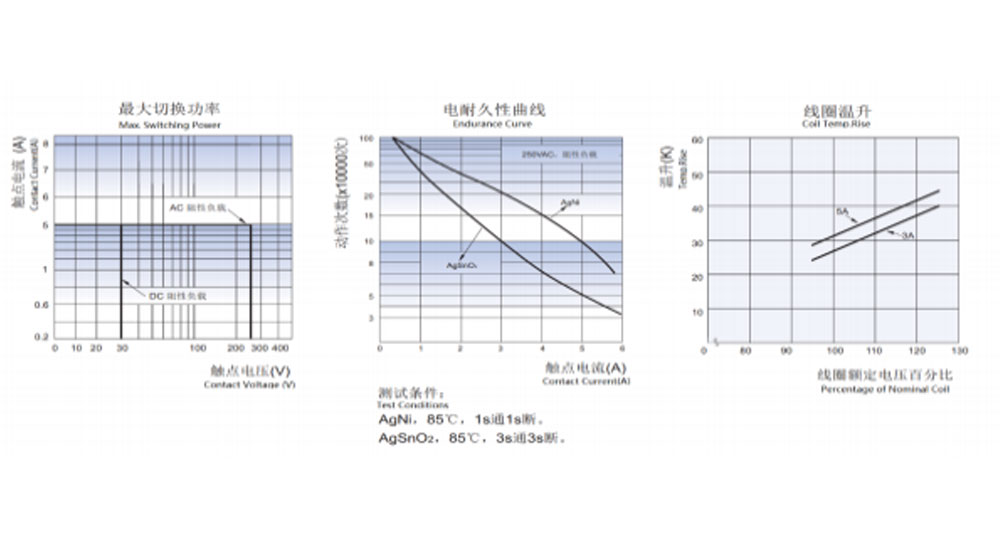

Lengkung Ciri
Maklumat Pesanan
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1：Jenis：CYF3
2: Bilangan Tiang: 1-1 Tiang
3: Susunan Hubungan: C Dari C ; H Dari A ; B Dari B
4: Voltan Nominal: 5,6,9,12,18,24VDC
5: Gegelung Pwor: D-0.36W L-0.2W
6: Pembinaan Pelindung: Kalis S-Flux,
Jenis SH-Sealed boleh dibasuh
7: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan Khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
Akhiran khas tersuai tersedia selepas dinilai oleh CHENGYUAN.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
