Ciri-ciri Produk:
Pensuisan Arus Tinggi: Mengekalkan kapasiti beban 3A walaupun dalam persekitaran voltan tinggi, menyokong keperluan pensuisan di mana voltan tinggi dan arus tinggi wujud bersama.
Prestasi Pengasingan Boleh Dipercayai: Menggunakan teknologi suis buluh untuk menyediakan pengasingan isyarat yang sangat baik, memastikan keselamatan sistem kawalan.
Pilihan Pemasangan Fleksibel: Tersedia dalam dua konfigurasi: jenis PCB dan PCB dengan jenis wayar, menyesuaikan diri dengan susun atur papan litar yang berbeza dan keperluan jarak rayapan voltan tinggi.
Julat Voltan Gegelung Lebar: Voltan gegelung berjulat daripada 5VDC hingga 24VDC, memudahkan keserasian dengan litar kawalan standard.
Aplikasi Biasa:
Sistem Tenaga Baharu: Digunakan dalam penyongsang fotovoltaik (PV) dan sistem storan tenaga untuk menukar bar bas DC voltan tinggi dan mengawal pengecasan dan nyahcas.
Peralatan Ujian Voltan Tinggi: Berfungsi sebagai komponen pensuisan teras dalam penguji voltan tinggi untuk menahan ujian voltan dan pengesanan penebat.
Elektronik Kuasa: Menyediakan perlindungan litar automatik dan kawalan dalam penukar kuasa voltan tinggi.
Aeroangkasa: Sesuai untuk litar kawalan voltan tinggi dalam peralatan avionik, memenuhi piawaian keselamatan yang ketat.
Kawalan Voltan Tinggi Perindustrian: Digunakan dalam automasi industri untuk perlindungan peralatan voltan tinggi dan kawalan pensuisan litar.
| Penilaian Hubungan |
| Susunan Hubungan | 1 Borang A 1 Borang B |
| Penilaian Hubungan | 50W |
| Voltan Penukaran Maks (DC atau PUNCAK AC) Maks | DC.7.5KV, |
| Voltan Pecahan Min | DC.10KV |
| Arus Penukaran Maks | 2.0A |
| Maks. Bawa Arus | 3.0A |
| Kehidupan Operasi | Elektrik | DC.10000V-1mA 0.5X106 Min Operasi(R.L.) |
| mekanikal | 1*108 MIN Operasi(R.L.) |
| Parameter Gegelung (23℃) |
| Voltan gegelung(VDC) | Gegelung Rintangan Ω± 10% | Arus Biasa(mA) | Voltan keluaran VDC(Min) (10% daripada voltan terkadar) | Voltan Angkat VDC(Maks) (80% daripada voltan terkadar) |
| Dinilai | Maks |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Awas:1, Penggunaan mana-mana voltan gegelung yang kurang daripada voltan gegelung terkadar akan menjejaskan operasi geganti.
2. Voltan angkat dan lepas adalah untuk tujuan ujian sahaja dan tidak boleh digunakan sebagai kriteria reka bentuk.
| Keadaan operasi |
| Rintangan Kenalan | 150mΩ |
| Voltan Pecahan | Buka Kenalan | DC10KV |
| Kenalan kepada COIL | DC20KV |
| Rintangan Penebat | Buka Kenalan | Buka kenalan 1X109ΩMIN.(DC.100V) |
| Kenalan kepada COIL | Kenalan kepada gegelung 1X109ΩMIN.(DC.100V) |
| Kapasitan Elektromotif | 2.0pF MAX. |
| Masa Beroperasi | 4.0mS |
| Masa Keluaran | 2.0mS |
| Getaran | 20G(0~55Hz.1.5mm) |
| Terkejut | 30G(11mS,1/2Gelombang Sin) |
| Suhu Operasi | -20℃- 70℃ |
| torage Suhu | -35℃- 90℃ |
| Suhu pematerian | 5 saat. maks 260℃ |

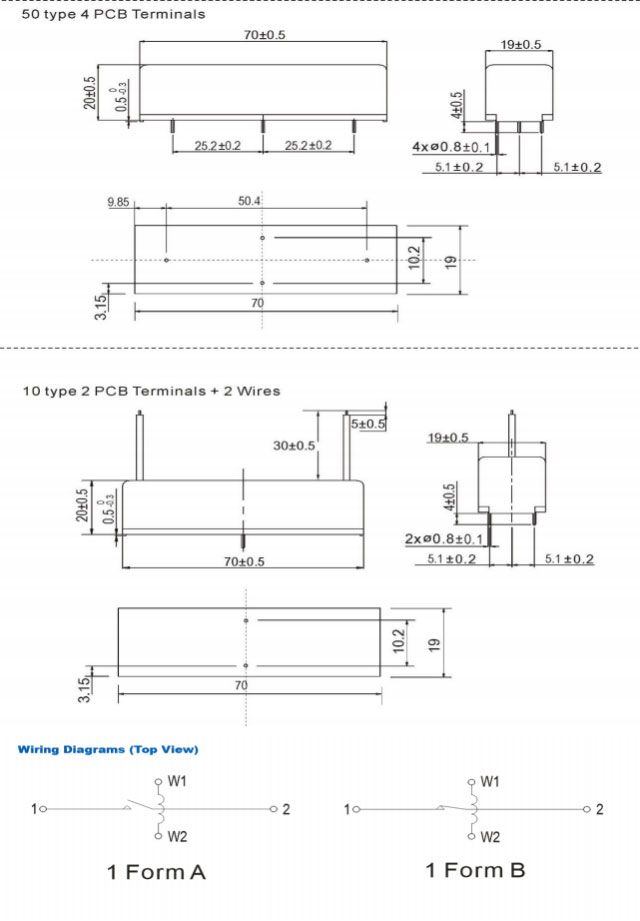

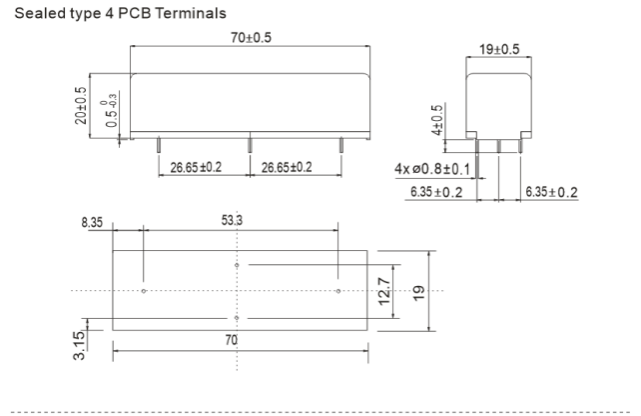

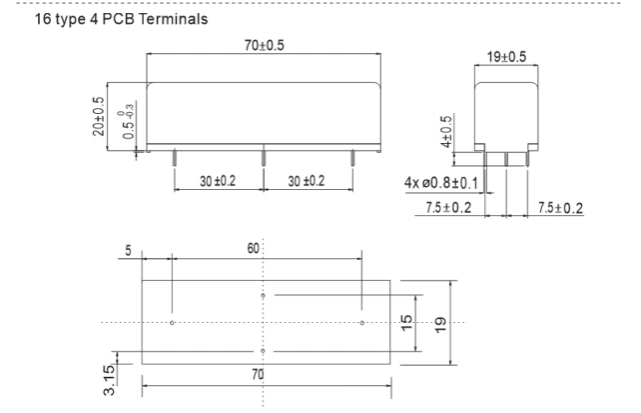

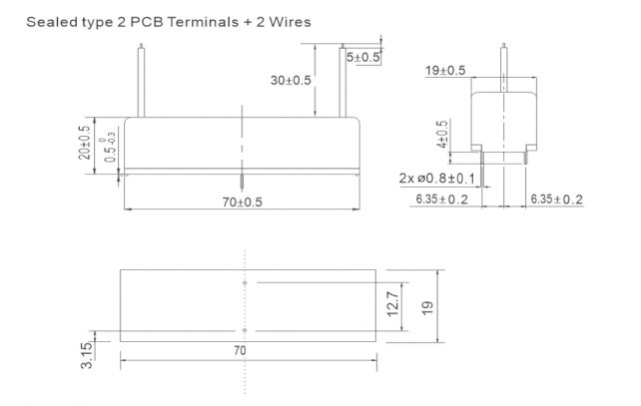

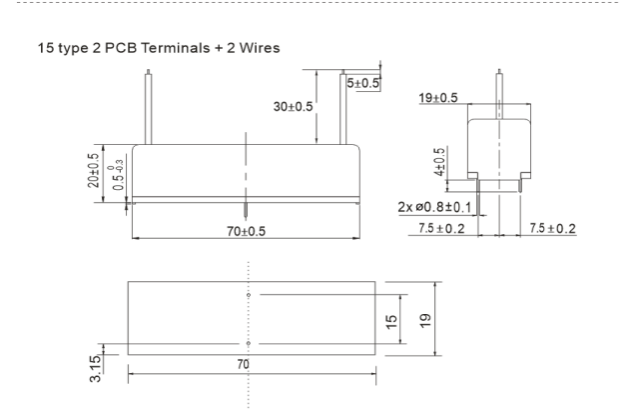

Dimensi(mm/Inci)
| Maklumat pesanan |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1,nombor seni: CYHVR 2,Voltan berkadar gegelung(V): DC:12,24 3, Borang Perhubungan:A: Buka Biasa, B: Tutup Biasa 4, Voltan Pecahan Min: DC:10 KV 5, Jenis Terminal: TIADA: Jenis PCB, W: Wayar PCB 6. Jarak terminal: TIADA: Jenis tertutup,15: 15 jenis, 16:16 jenis, 10:10 jenis, 50:50 jenis |
1. Voltan Pecahan ialah DC.15KV
2, jenis PCB, jenis Wayar PCB
| Penilaian Hubungan |
| Susunan Hubungan | 1 Borang A 1 Borang B |
| Penilaian Hubungan | 50W |
| Voltan Penukaran Maks (DC atau PUNCAK AC) Maks | DC.10KV, |
| Voltan Pecahan Min | DC. 15KV |
| Arus Penukaran Maks | 2.0A |
| Maks. Bawa Semasa | 3.0A |
| Kehidupan Operasi | Elektrik | DC.10000V-1mA 0.5X106 Min Operasi (R. L.) |
| mekanikal | 1*108 MIN Operasi(R.L.) |
