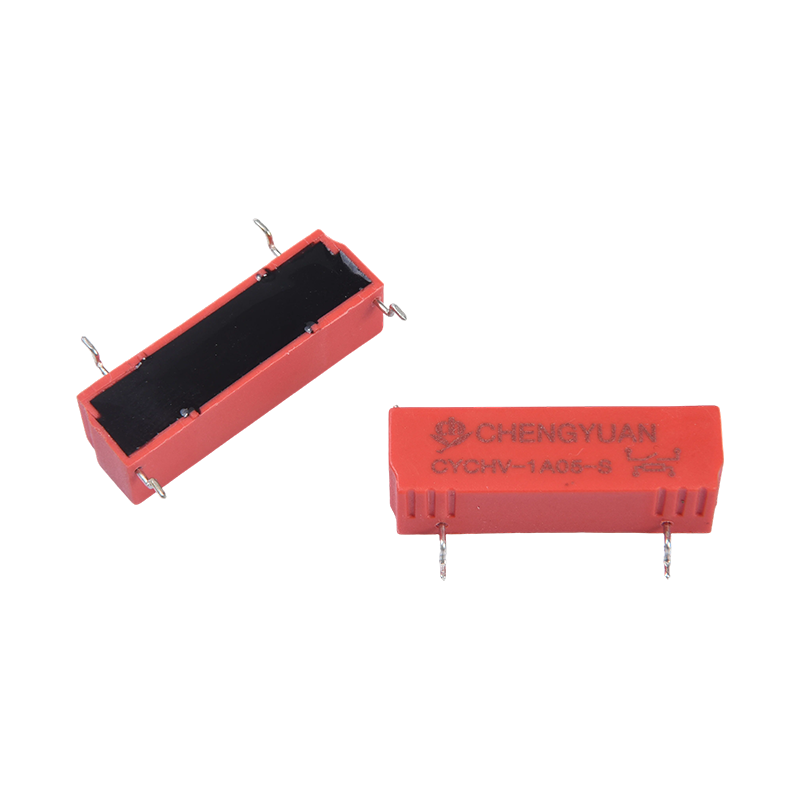

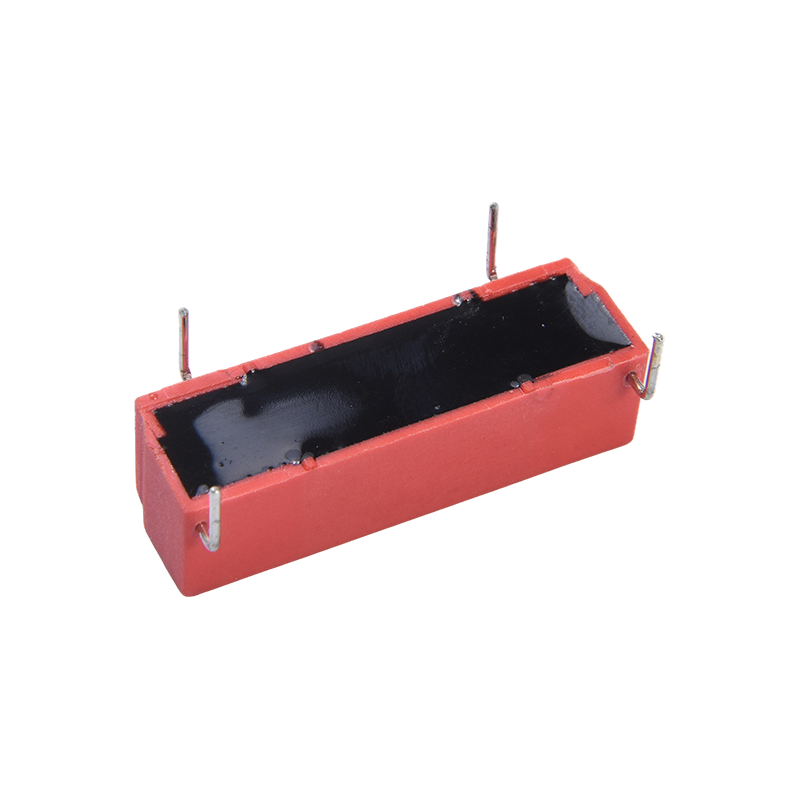

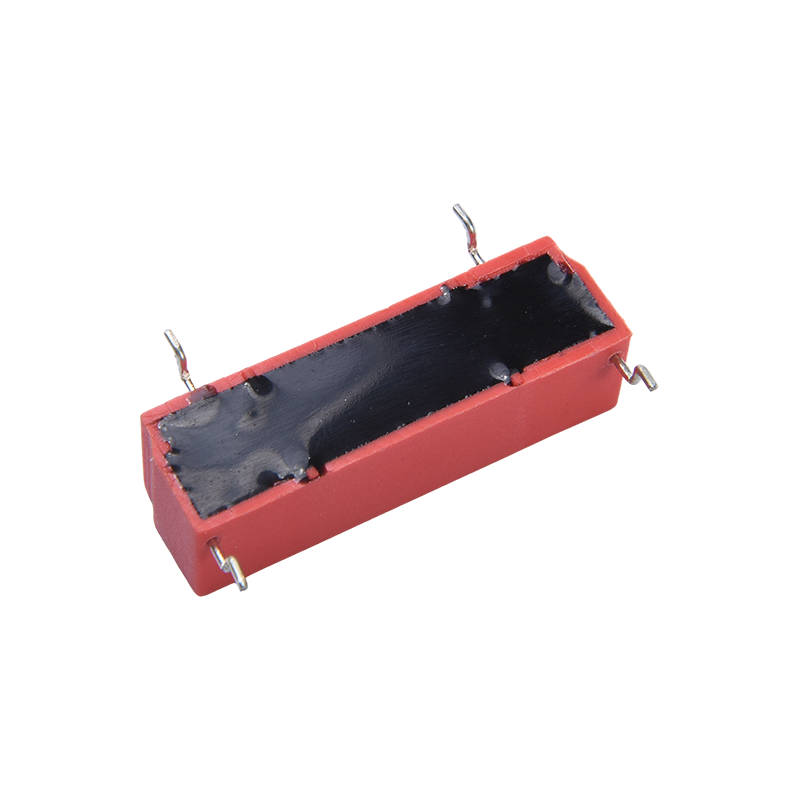

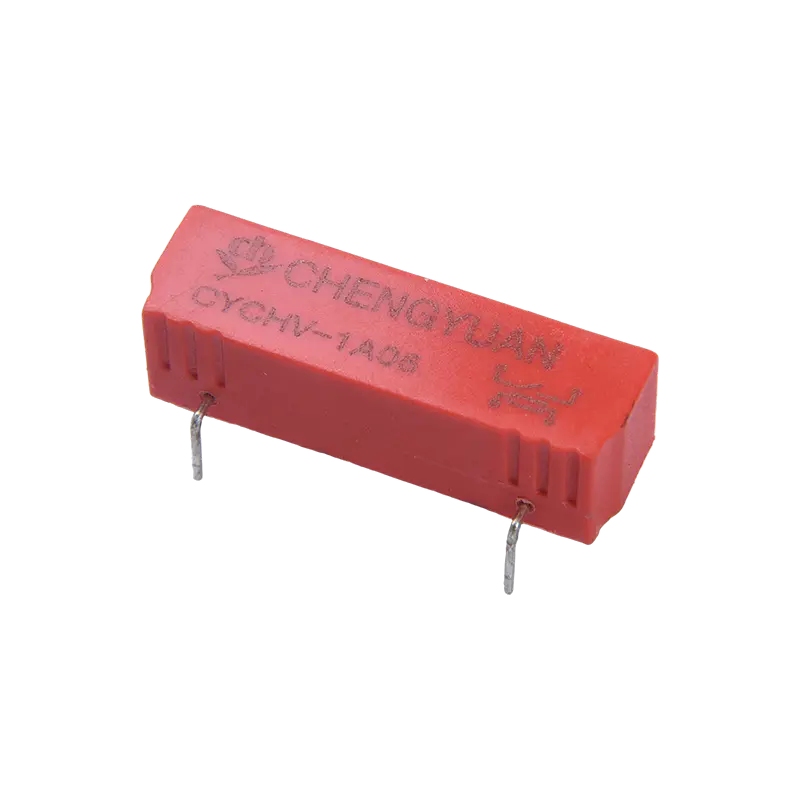

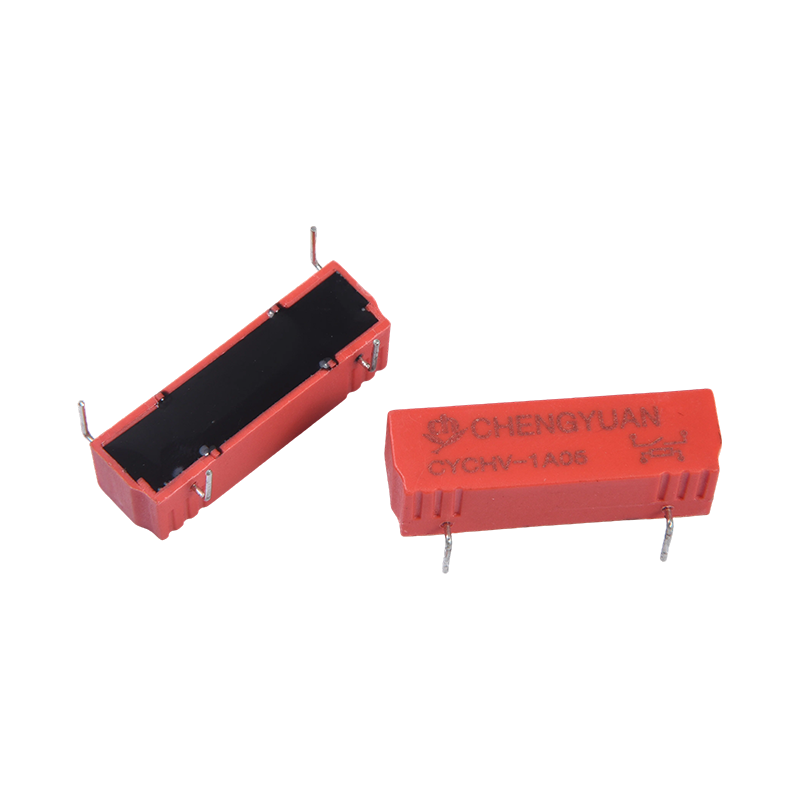

I. Struktur Produk dan Ciri-ciri Pemasangan
1. Struktur Teras: Menggunakan struktur suis buluh magnet tiub kaca tertutup, menggunakan medan magnet untuk mengawal tindakan suis buluh, mencapai pengasingan berkesan litar voltan tinggi dan rendah;
2. Reka Bentuk Miniatur: Saiz padat, sesuai untuk pemasangan PCB, menjimatkan ruang pemasangan dalaman dan memudahkan susun atur berketumpatan tinggi;
3. Kestabilan Prestasi: Mempunyai kepekaan yang tinggi, hayat mekanikal yang panjang dan rintangan yang kuat terhadap gangguan persekitaran, memastikan operasi yang stabil di bawah keadaan kerja yang kompleks.
II. Fungsi Teras dan Senario Berkenaan
1. Fungsi Teras: Menyediakan pengasingan, pensuisan dan kawalan litar voltan tinggi, sementara juga menawarkan pengesanan isyarat, kawalan penggunaan kuasa rendah dan fungsi pensuisan kebolehpercayaan tinggi, sesuai untuk aplikasi kalis letupan/kalis lembapan;
2. Medan Tenaga Baharu: Berkenaan dengan pengesanan penebat dan sistem pengurusan semasa dalam kenderaan elektrik, cerucuk pengecasan, penyongsang, peralatan penyimpanan tenaga, dsb.
3. Bidang Pengujian dan Instrumentasi: Digunakan dalam aplikasi pengasingan voltan tinggi untuk instrumen, bekalan kuasa voltan tinggi dan medan ujian lain;
4. Senario Voltan Tinggi Lain: Sesuai untuk peralatan ujian automatik (ATE), peranti perubatan, fotovoltaik, stesen pangkalan dan aplikasi lain yang memerlukan pengasingan voltan tinggi dan pensuisan yang boleh dipercayai. IV. Menggunakan Kelebihan Teras
1. Rintangan voltan ultra-tinggi: Ciri-ciri penebat yang sangat baik dan prestasi tahan voltan unggul antara sesentuh dan gegelung memastikan operasi yang selamat dalam persekitaran voltan tinggi.
2. Keserasian pengecilan dan voltan tinggi: Mencapai keupayaan pensuisan voltan tinggi dalam saiz yang padat, memenuhi permintaan dwi pengecilan peralatan dan kawalan voltan tinggi;
3. Pelbagai aplikasi: Meliputi pelbagai medan aplikasi voltan tinggi seperti tenaga baharu, instrumen ujian, peralatan perubatan dan komunikasi, menawarkan kepelbagaian yang kukuh.
4. Jangka hayat yang panjang dan kebolehpercayaan yang tinggi: Jangka hayat mekanikal yang panjang, sensitiviti tinggi dan pensijilan berwibawa mengurangkan kos penyelenggaraan peralatan dan risiko kegagalan.
| Data Kenalan |
| taip | CYCHV |
| Bahan hubungan | Aloi rhodium |
| Susunan Hubungan | 1A |
| Rintangan hubungan | ≤ 150 mΩ Maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Maks. menukar arus | 1A |
| Maks. voltan pensuisan | 1500VAC/1000VDC |
| Maks. Membawa Arus | 2.5A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | ≤ 1.5ms Maks. |
| Masa keluaran | ≤ 0.5ms Maks. |
| Rintangan penebat | Min 10000MΩ (pada 100VDC, RH<45%) |
| Kekuatan dielektrik | Antara kenalan terbuka: Standard3000VDC Jenis tekanan tinggi3500VDC |
| Antara gegelung dan sentuhan: 7000VDC |
| Rintangan getaran | 10-55Hz, 20g |
| Rintangan kejutan | 1/2 separuh gelombang sinus, 11ms, 3 paksi, 30G |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 100000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40 ℃~ 105 ℃ |
| Berat badan | lebih kurang 4.5g |
| Data Gegelung (pada 20℃) |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 5 | 40 | 120 | 0.2 | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan epal voltan maksimum yang dibenarkan pada gegelung selama melebihi 10 minit untuk mengelak terlalu panas gegelung thd.

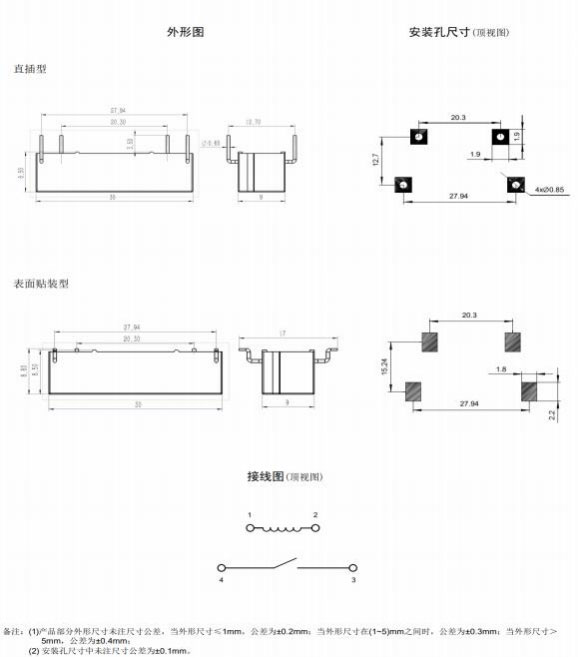

Dimensi rangka, Rajah pendawaian, susun atur PCB (Unit:mm)
Maklumat Pesanan
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1：Jenis：CYCHV
2: Bilangan Tiang: 1-1 Tiang
3: Susunan Hubungan: A Dari A
4: Voltan Nominal: 5,12,24VDC
5： Borang pemasangan：（THT) ; S （ SMT）
6: Parameter Khas: Jenis Nol-Standard
Surat atau nombor-Keperluan Khas
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis awal.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna seharusnya berada dalam kedudukan yang betul untuk memilih
produk yang sesuai untuk aplikasi mereka sendiri. Untuk geganti yang tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam bekas sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah tanggungjawab pengguna untuk menentukan produk yang harus digunakan.
