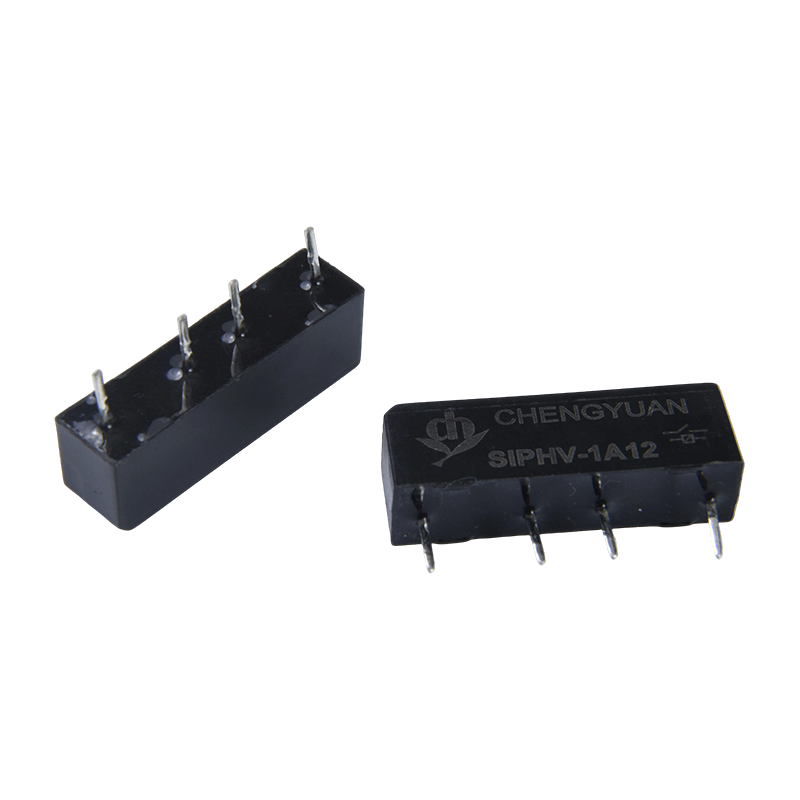

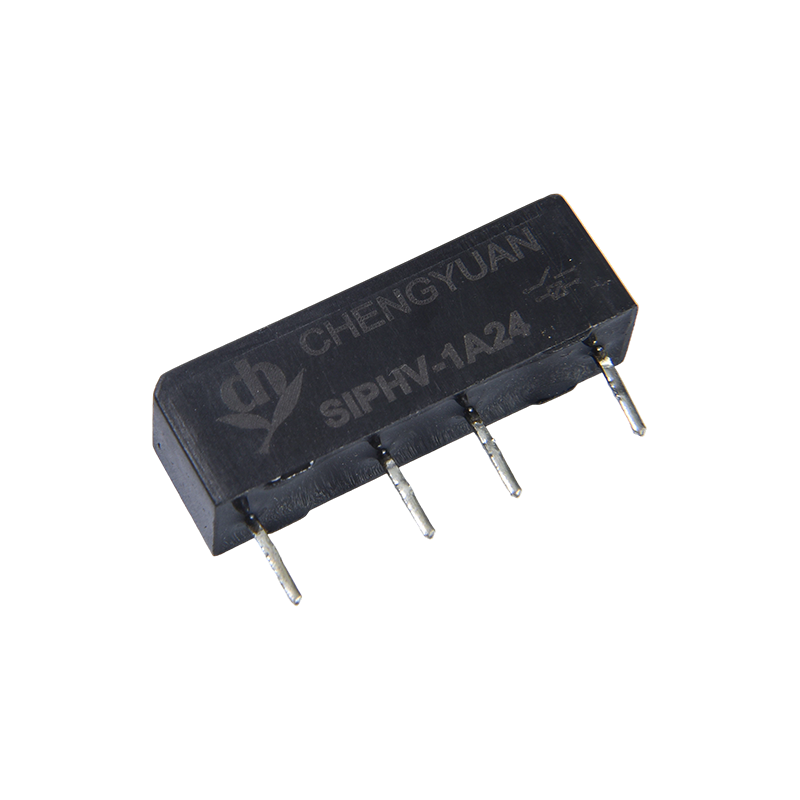

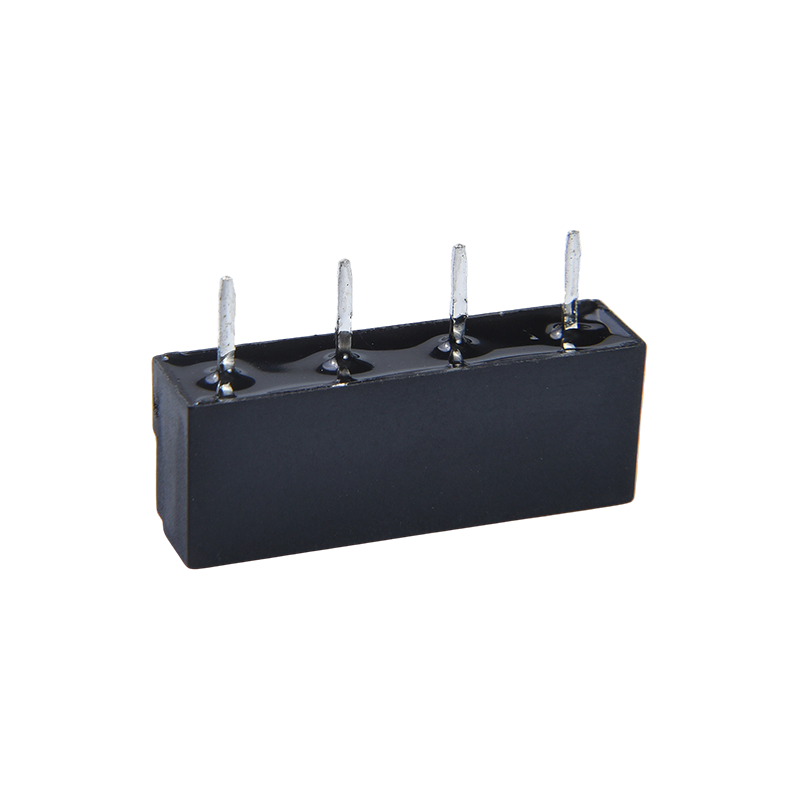

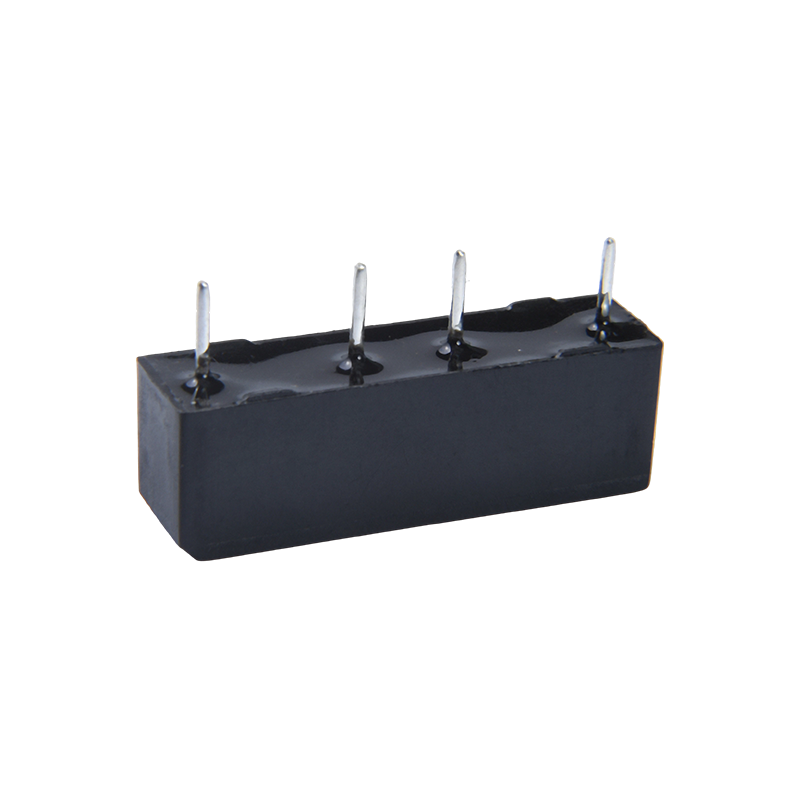

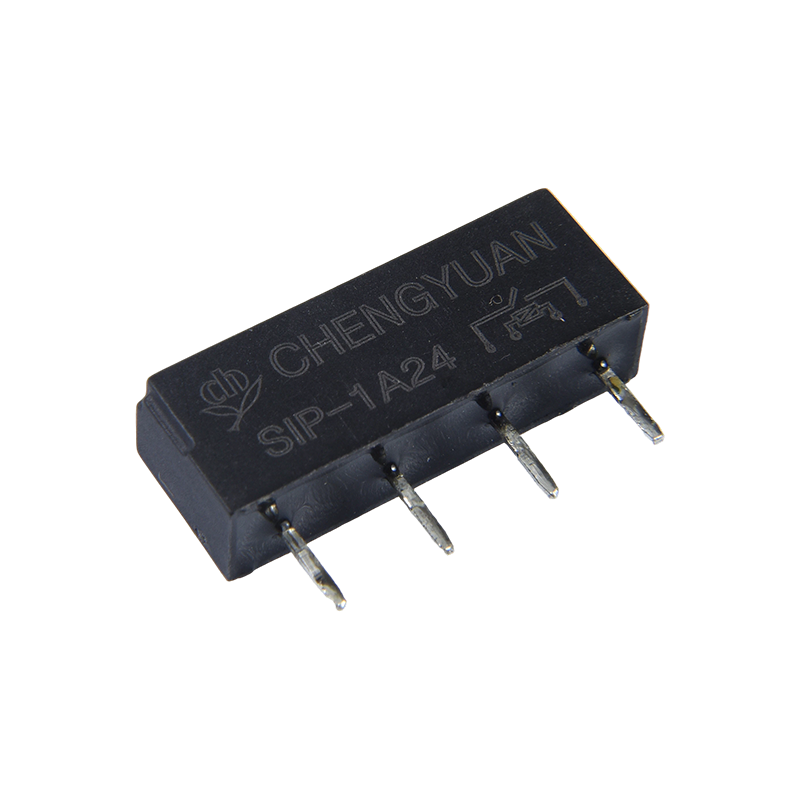

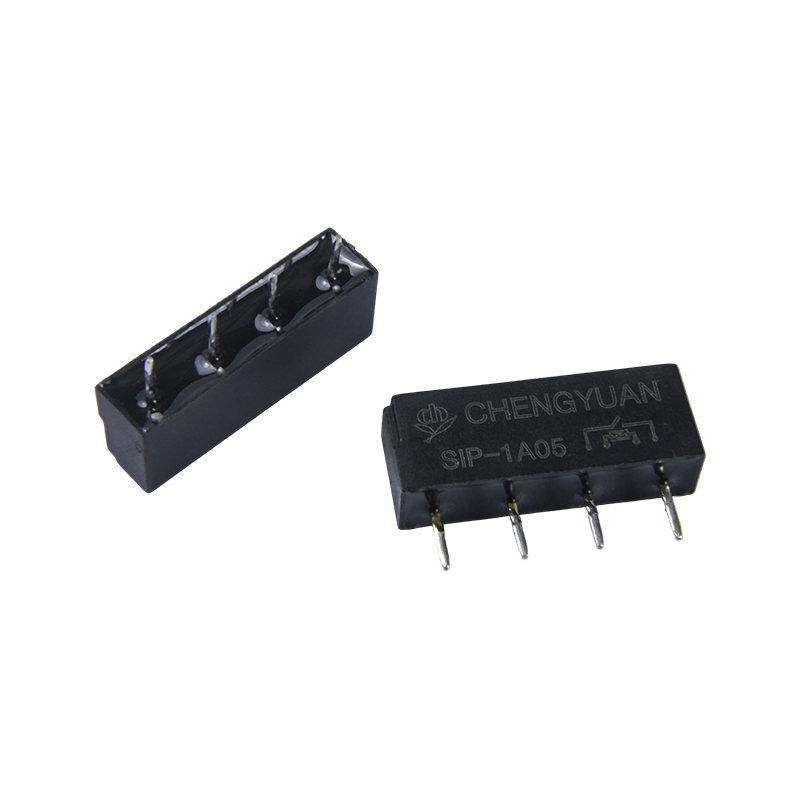

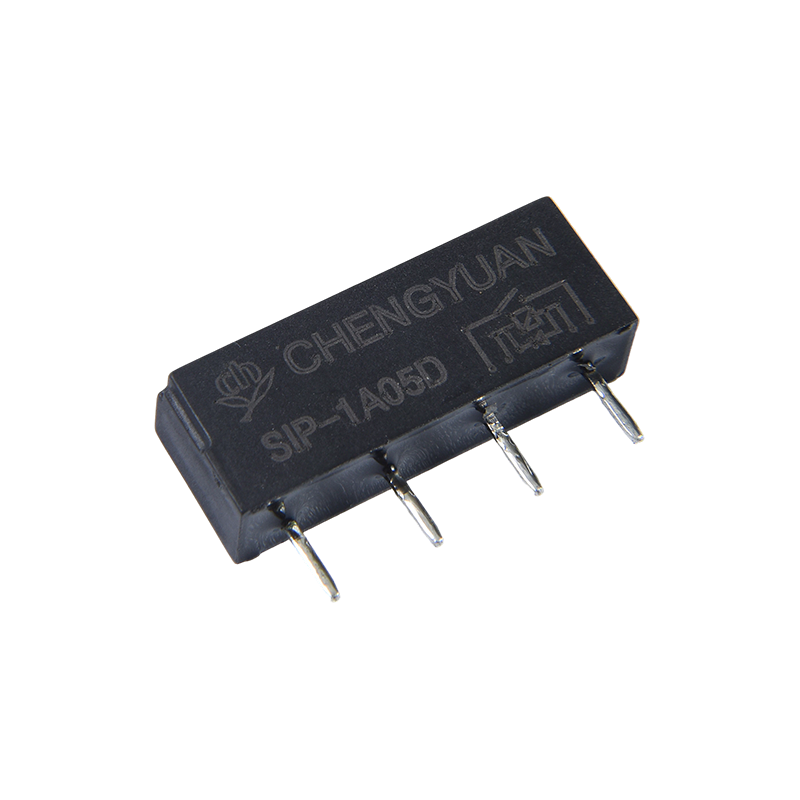

1. Kelebihan
Kenalan Tertutup Sepenuhnya: Suis buluh dimeterai dalam gas lengai, melindungi kenalan daripada habuk dan pengoksidaan, memberikan rintangan sentuhan stabil jangka panjang dan kebolehpercayaan yang sangat tinggi.
Prestasi Penukaran Kelajuan Tinggi: Jisim suis buluh yang kecil membolehkan operasi pantas (masa penukaran biasanya dalam milisaat), sesuai untuk aplikasi yang memerlukan pensampelan atau penukaran isyarat pantas.
Penggunaan Kuasa Rendah dan Pengasingan Tinggi: Penggunaan kuasa pemacu gegelung rendah, rintangan penebat tinggi dan tahan voltan antara sesentuh dan gegelung, mencapai keupayaan pengasingan isyarat dan anti-gangguan yang sangat baik.
2. Ciri-ciri Utama
Kapasiti Sentuhan: 0.5A @ 125VAC / 24VDC, direka khusus untuk menukar isyarat tahap rendah, isyarat sensor atau beban arus kecil.

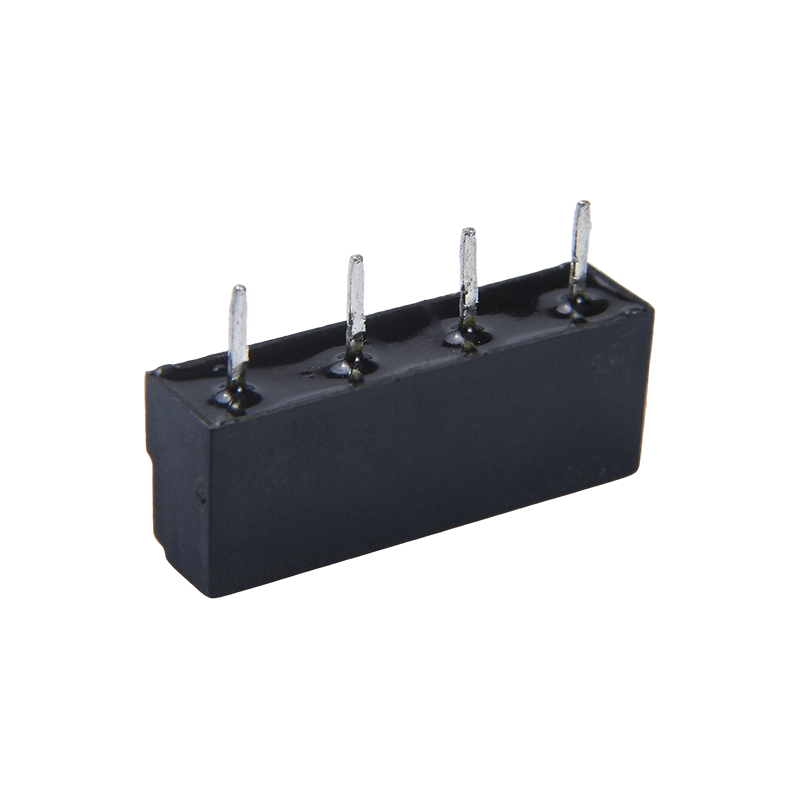

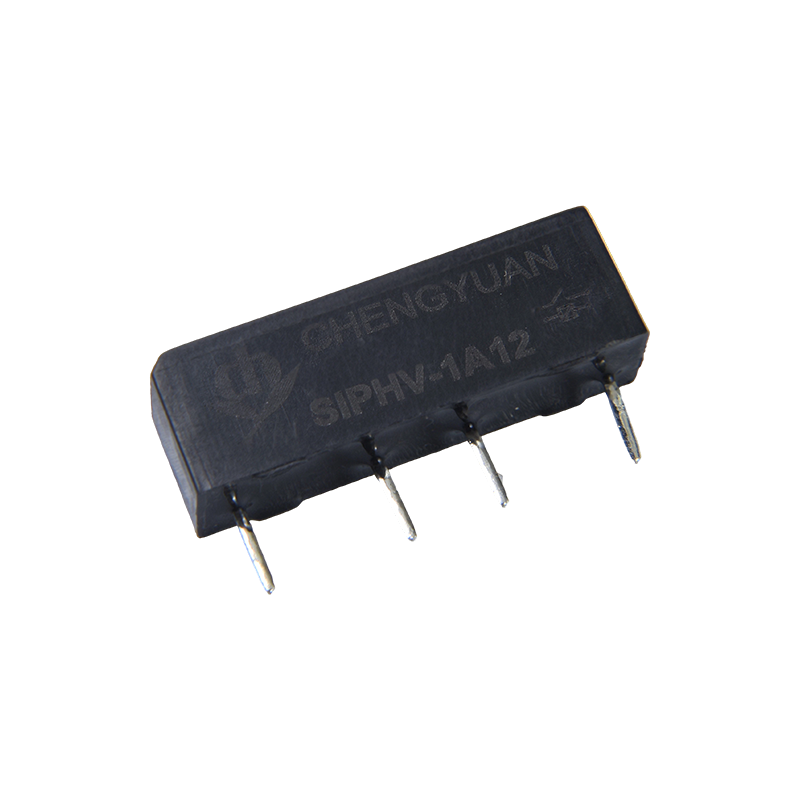

Pakej Padat: Reka bentuk pin SIP (Single In-line Package) dengan jarak pin standard, menjimatkan ruang PCB dan memudahkan pemasangan atau pemasukan automatik.
Voltan Pemacuan Lebar: Gegelung menyokong voltan 3 hingga 24VDC, serasi dengan tahap logik biasa dan voltan kawalan.
Hayat Perkhidmatan Panjang: Disebabkan oleh perlindungan tertutup, hayat mekanikal dan elektrik di bawah beban terkadar adalah jauh lebih tinggi daripada geganti elektromagnet jenis terbuka dengan saiz yang sama.
3. Aplikasi Utama
Peralatan Ujian dan Pengukuran: Digunakan dalam multimeter berketepatan tinggi, kad pemerolehan data dan peralatan ujian automatik (ATE) untuk penukaran laluan isyarat dan pemultipleksan.
Komunikasi dan Keselamatan: Disepadukan ke dalam suis boleh atur cara, sistem penggera keselamatan dan sistem kawalan akses untuk pengasingan isyarat dan litar pensuisan antara muka.
Elektronik Perubatan: Digunakan dalam peralatan pemantauan perubatan untuk menukar isyarat analog peringkat rendah seperti isyarat bioelektrik, yang memerlukan pengasingan tinggi dan hingar rendah.
Pengasingan Isyarat Kawalan Perindustrian: Dalam modul input analog PLC dan antara muka penderia, ia menyediakan pengasingan elektrik dan perlindungan antara isyarat medan dan sistem kawalan.
Data Kenalan
| taip | SIP |
| Bahan hubungan | Ru/Rh |
| Rintangan hubungan | ≤ 100mΩ Maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan) | 0.1A125VAC /0.5A 24VDC |
| Maks. menukar arus | 0.5A |
| Maks. voltan pensuisan | 200VAC |
| Maks. kuasa pensuisan | 10VA(AC)/10W(DC) |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 0.55ms Maks. |
| Masa keluaran | 0.2ms Maks. |
| Rintangan penebat | Min 100MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:200VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan : 1400VAC , 50/60Hz selama 1min |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 20G Min |
| Memusnahkan | 100G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 100000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 10000000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 85℃(tiada pemeluwapan) |
| Berat badan | lebih kurang 1.6g |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 3 | 0.012 | 250 | Lebih kurang 0.036W | 75% daripada nominal voltan | 10% daripada nominal voltan | 130% daripada voltan nominal |
| 5 | 0.01 | 500 | Lebih kurang 0.05W |
| 12 | 0.012 | 1000 | Lebih kurang 0.144W |
| 24 | 0.012 | 2000 | Lebih kurang 0.288W |
Data yang ditunjukkan di atas adalah nilai awal. Jangan gunakan voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung.

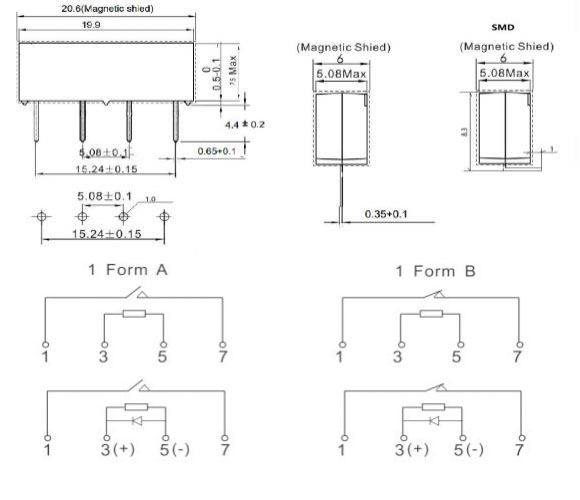

Dimensi garis besar, Rajah pendawaian, susun atur PCB (Unit:mm)
Maklumat Pesanan

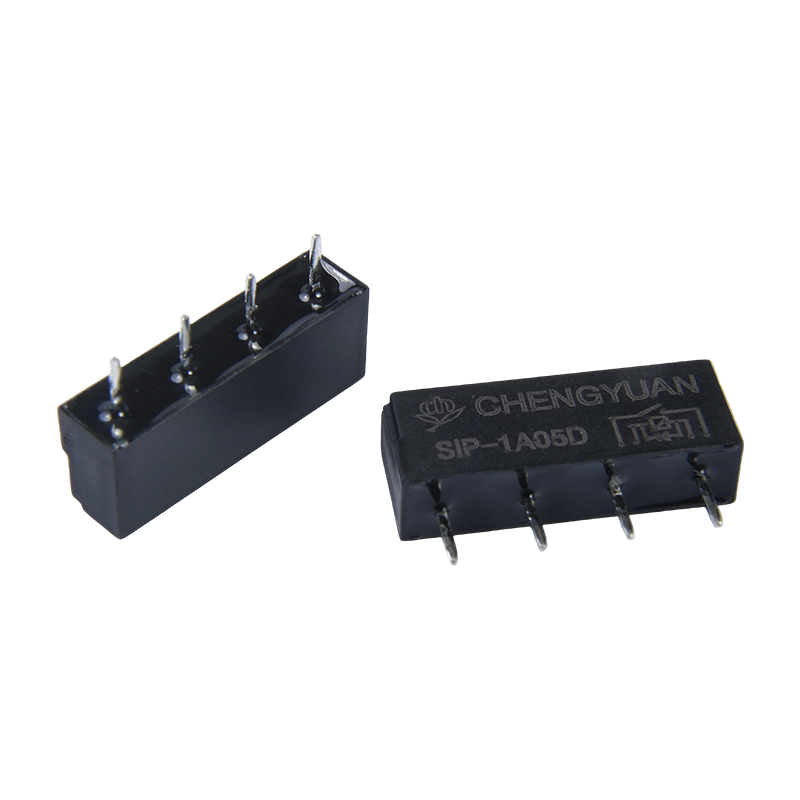

SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Jenis： SIP
2: Bilangan Tiang: 1-1 Tiang
3: Susunan Hubungan: C Dari C ; H Daripada A ; B Daripada B
4: Voltan Nominal: 3.5, 12, 24VDC
5: Penindasan sementara gegelung: DDengan diod; TIADA: Standard
6: Dengan penutup pelindung: M ， NIL Standard
7: SMD, TIADA Standard
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
