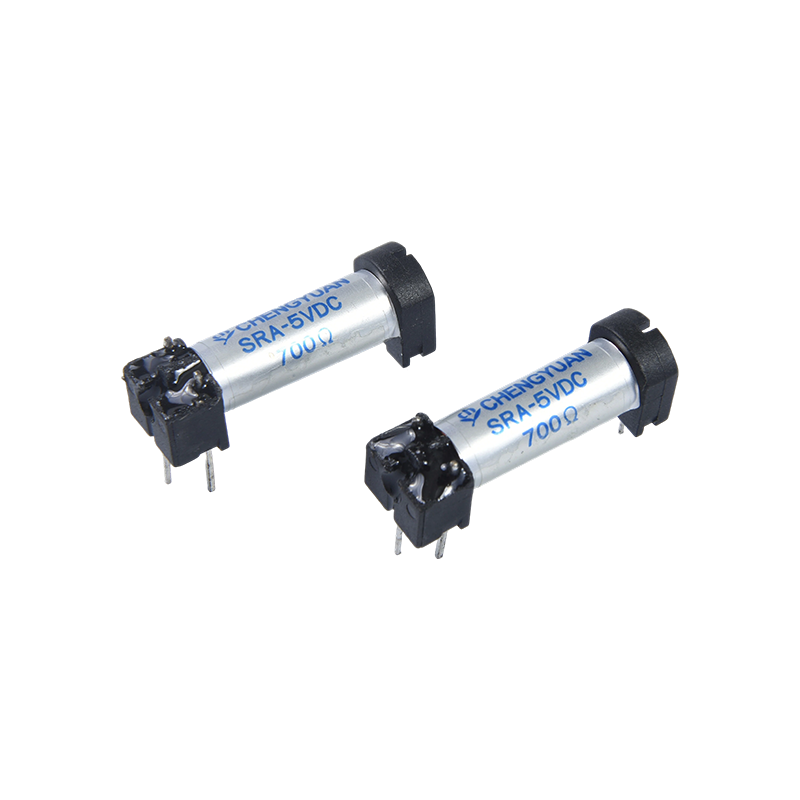

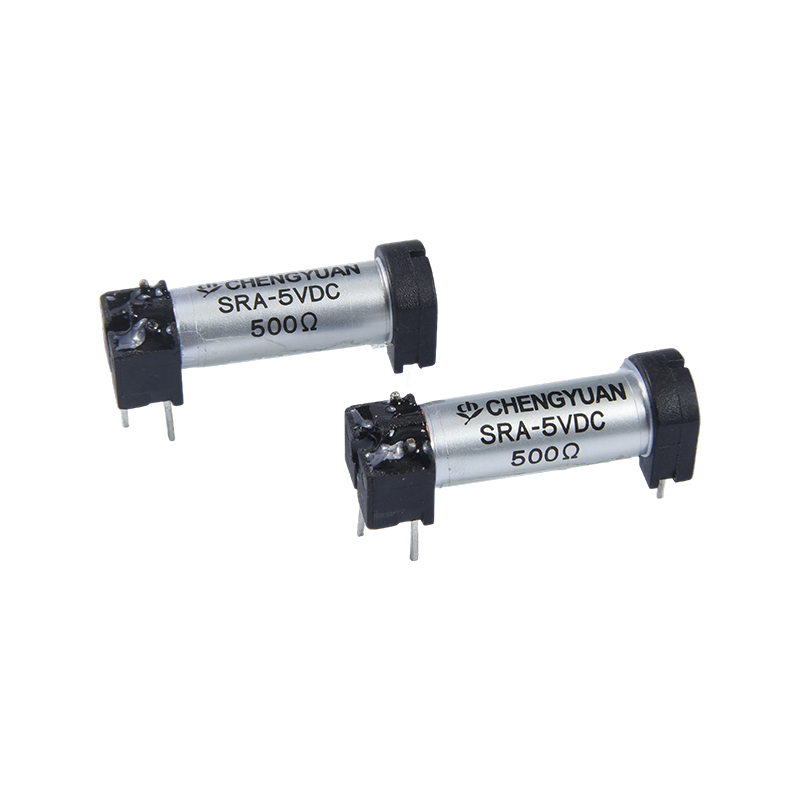

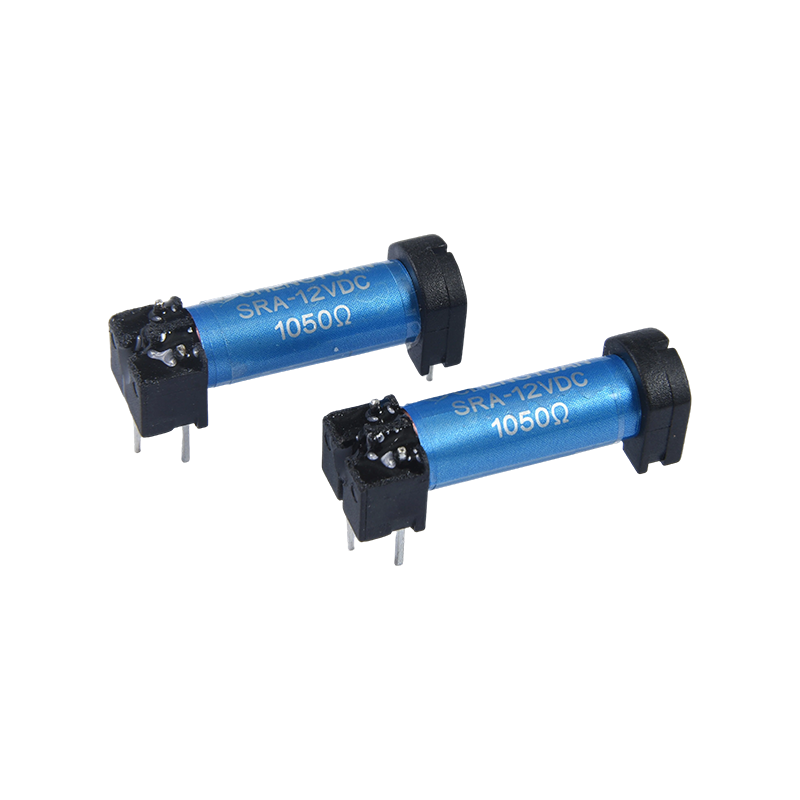

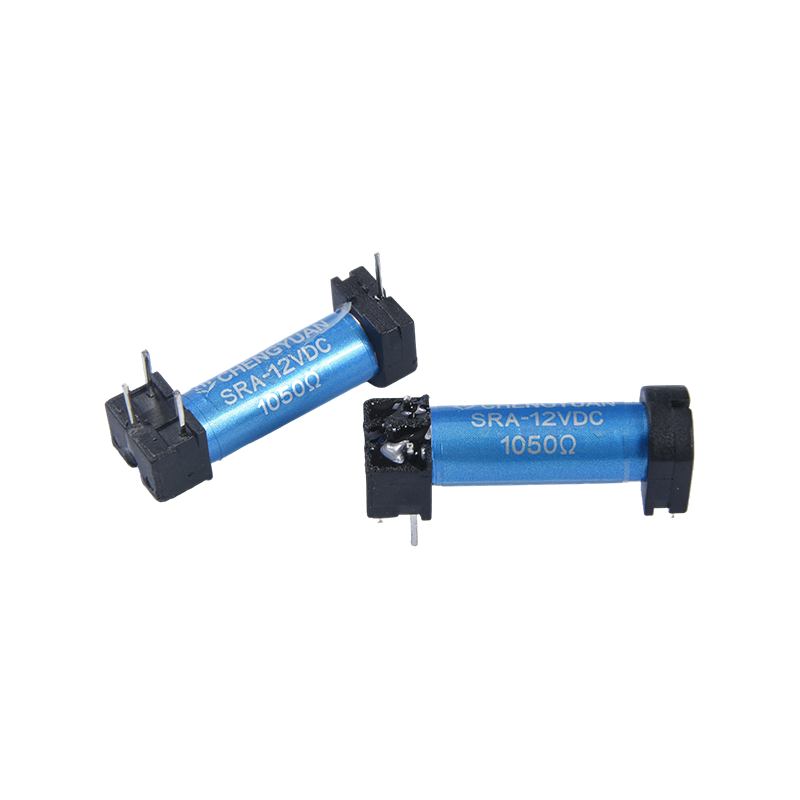

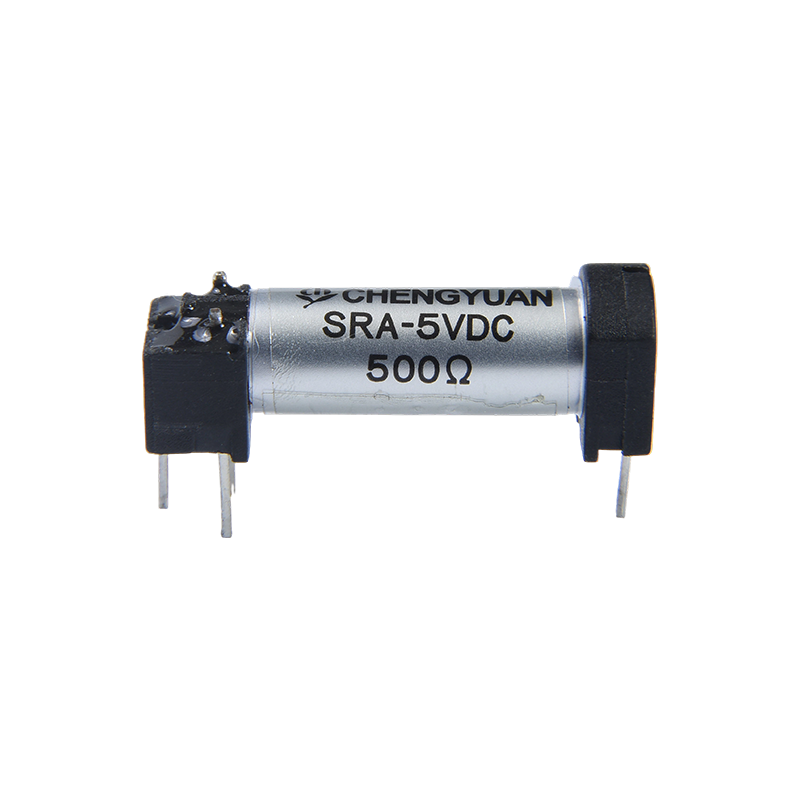

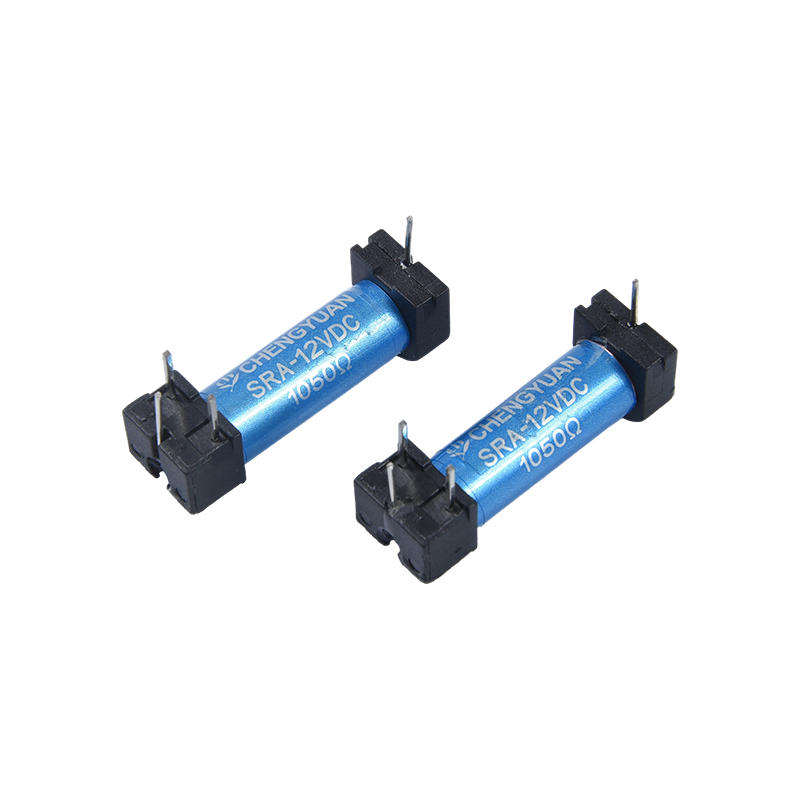

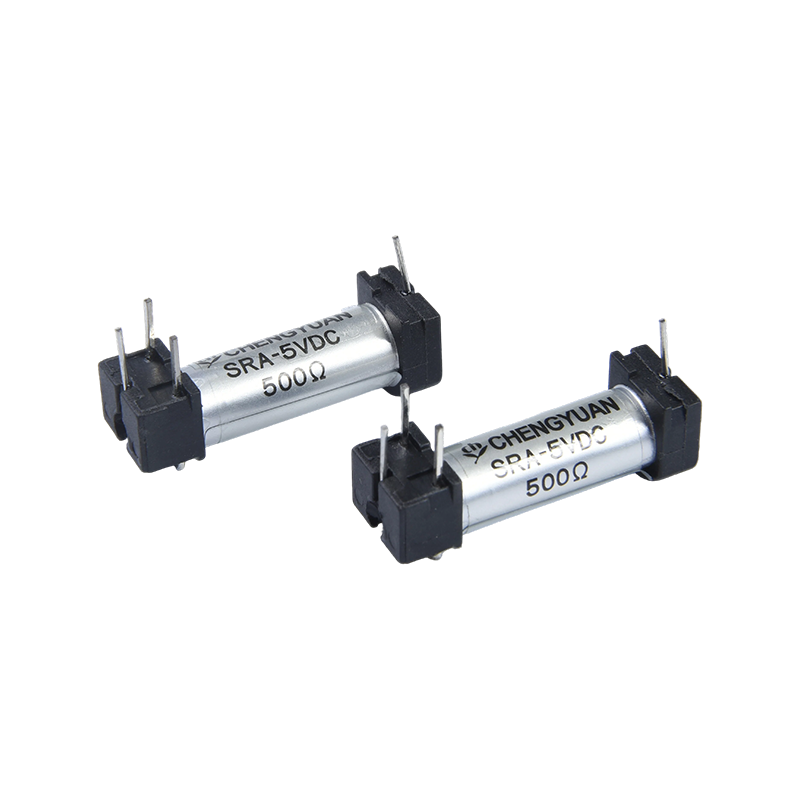

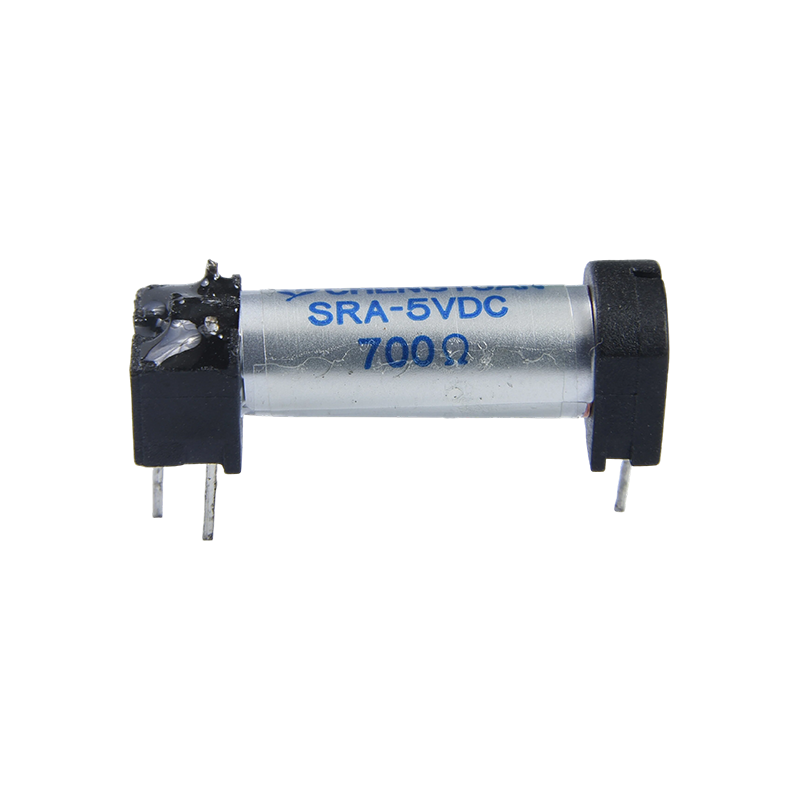

I. Ciri-ciri Produk
1. Reka Bentuk Miniatur: Saiz kecil dan ringan dengan berkesan menjimatkan ruang papan PCB, sesuai untuk senario pemasangan berketumpatan tinggi;
2. Pemasangan yang Mudah: Menyokong pematerian terus ke papan litar bercetak, serasi dengan proses pematerian automatik, meningkatkan kecekapan pemasangan;
3. Struktur Boleh Dipercayai: Mengguna pakai struktur suis buluh, menawarkan rintangan kejutan dan getaran yang kuat, memastikan operasi yang stabil dalam pelbagai persekitaran.
II. Kelebihan
1. Kepekaan Tinggi: Reka bentuk kepekaan tinggi membolehkan tindak balas pantas kepada isyarat kawalan yang lemah, meningkatkan ketepatan kawalan;
2. Penggunaan Kuasa Rendah: Penggunaan kuasa gegelung rendah, sesuai untuk peranti elektronik berkuasa bateri atau kuasa rendah;
3. Kebolehsuaian Alam Sekitar yang Kuat: Rintangan kejutan dan getaran yang sangat baik, hayat perkhidmatan yang panjang, mengurangkan kos penyelenggaraan dan penggantian peralatan;
4. Pemasangan dan Pemilihan Fleksibel: Menyokong pematerian PCB langsung, dengan beberapa spesifikasi impedans gegelung tersedia untuk memenuhi keperluan litar dan pemasangan yang berbeza.

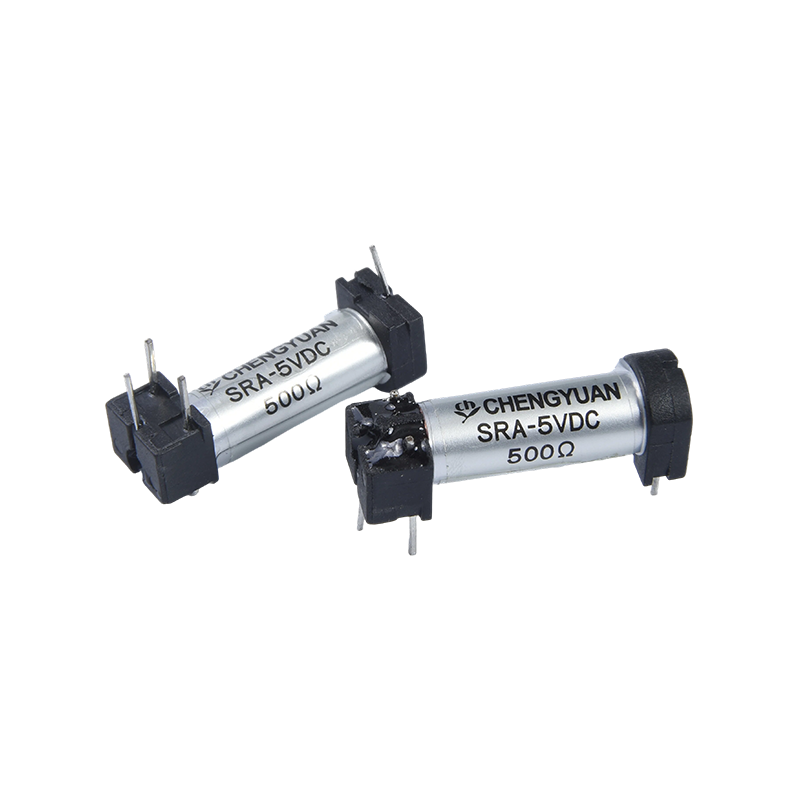

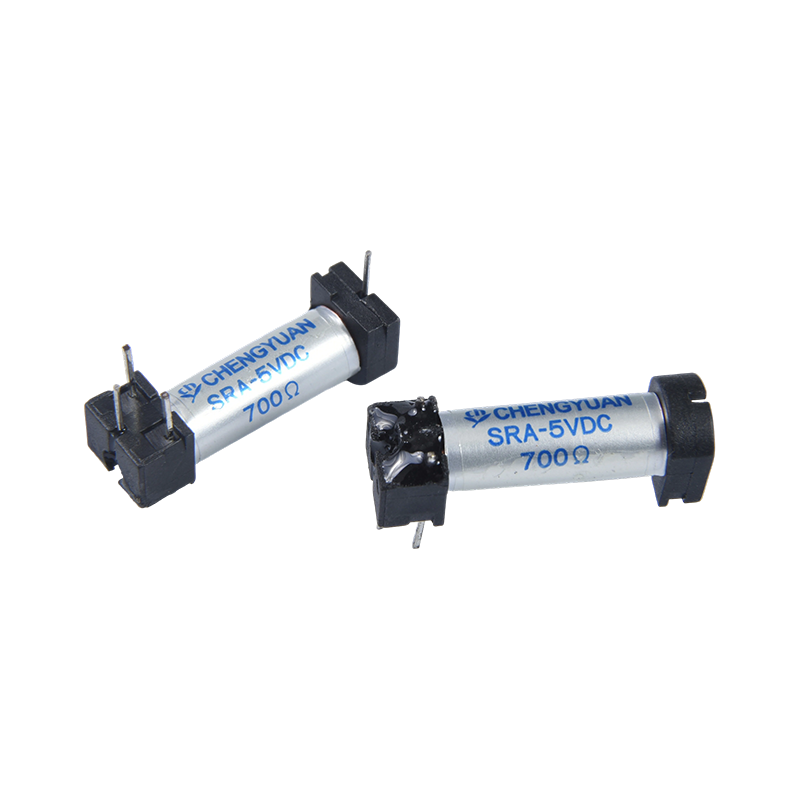

III. Komponen teras relay SR, suis buluh, dimeterai dalam gas lengai. Litar dihidupkan dan dimatikan dengan memanetkan sesentuh buluh melalui medan magnet. Saiznya yang sangat kecil, penggunaan kuasa yang rendah, sensitiviti yang tinggi dan jangka hayat yang panjang adalah kelebihan utamanya, menjadikannya sesuai untuk aplikasi yang memerlukan kecekapan dan kebolehpercayaan ruang yang tinggi.
Aplikasi biasa termasuk:
Peralatan komunikasi: Digunakan dalam pendail, sistem telefon video, dsb., untuk pensuisan isyarat atau perlindungan litar.
Sistem keselamatan: Disepadukan ke dalam sistem kawalan akses, peranti penggera dan kamera pengawasan.
Automasi industri dan pelbagai instrumen ujian cip, penguji automotif, dsb.
Peralatan perubatan dan pengukuran: Disebabkan penjanaan haba yang rendah dan kestabilan yang tinggi, ia sesuai untuk pensuisan isyarat sensitif dalam instrumen ketepatan atau sistem ujian.
| Parameter kenalan |
| Nama parameter | Nilai parameter |
| model | SR |
| Bahan kenalan | Ru/Rh |
| Rintangan sentuhan | ≤100mΩ Maks.(pada 1A 16VDC) |
| Beban berkadar (resistif) | 0.1A 125VAC / 0.5A 24VDC |
| Arus pensuisan maksimum | 0.5A |
| Voltan pensuisan maksimum | 200VAC |
| Kuasa pensuisan maksimum | 10VA(AC)/10W(DC) |
| Parameter prestasi |
| Masa tarik masuk (voltan terkadar) | 0.55ms Maks. |
| Masa keluaran | 0.2ms Maks. |
| Rintangan penebat | Min 100MΩ (pada 500VDC) |
| Dielektrik menahan tekanan | Kenalan-ke-kenalan: 200VAC, 50/60Hz selama 1 minit |
| Dielektrik menahan tekanan | Sambungan gegelung kenalan: 1400VAC, 50/60Hz selama 1 minit |
| Tahan getaran (tahan lama) | 10-55Hz, amplitud dwi 1.5mm |
| Rintangan getaran (untuk kerosakan) | 10-55Hz, amplitud dwi 1.5mm |
| Rintangan hentaman (pincang fungsi) | 20G Min |
| Rintangan kesan (ketahanan) | 100G Min |
| Kehidupan mekanikal | 100,000,000 kali |
| Kehidupan elektrik | 10,000,000 kali |
| Suhu persekitaran | -40 ℃ hingga 85 ℃ (tidak pemeluwapan) |
| berat badan | Lebih kurang 3g |
| Parameter gegelung (20 ℃) |
| Voltan terkadar (VDC) | Arus berkadar ±10% (mA) | Rintangan gegelung ±10% (Ω) | Kuasa yang diberi nilai | Voltan tarik masuk (Maks.) | Voltan pelepasan (Min.) | Voltan penggunaan berterusan maksimum |
| 3 | 0.012 | 250 | Kira-kira 0.036W | 75% daripada voltan terkadar | 10% daripada voltan terkadar | 130% daripada voltan terkadar |
| 5 | 0.01 | 500 | Kira-kira 0.05W |
| 12 | 0.012 | 1000 | Kira-kira 0.144W |
| 24 | 0.012 | 2000 | Kira-kira 0.288W |
Nilai di atas adalah nilai awal. Jangan gunakan voltan maksimum pada produk secara berterusan selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung.

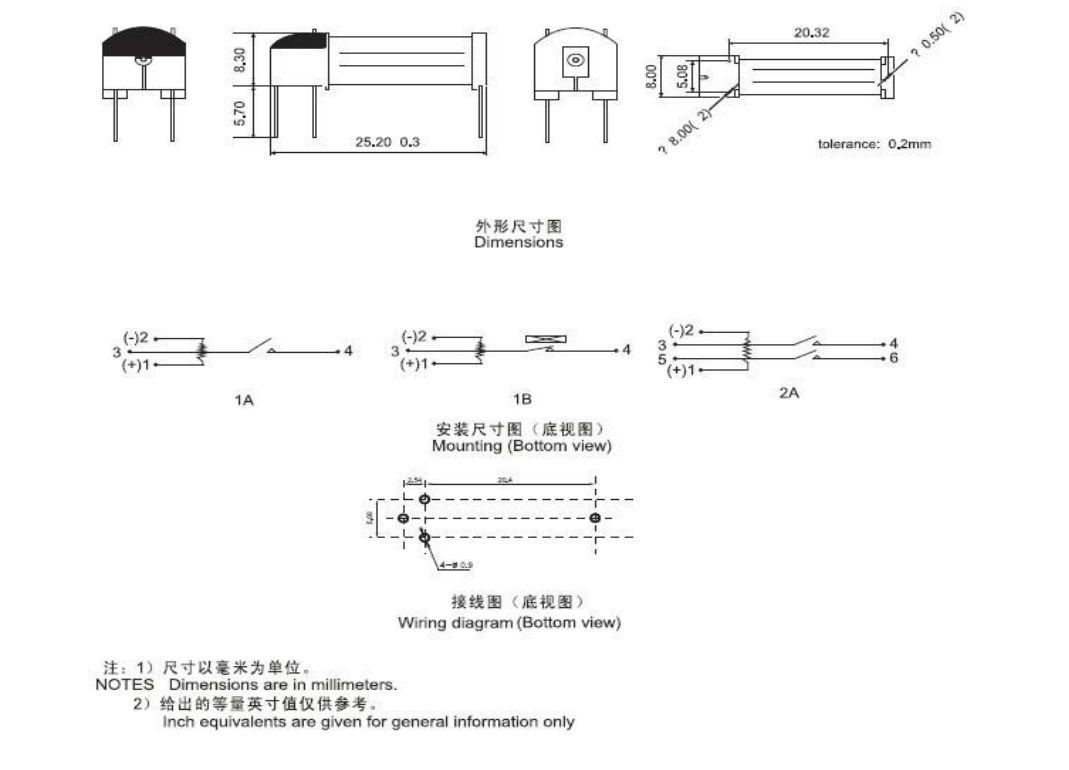

Garis besar lukisan dimensi, rajah pendawaian dan rajah lokasi lubang pelekap (unit: mm)
Pesanan Mark
SR - 1 - A - 05
1 2 3 4
1: Model: SIP
2: Bilangan Kumpulan Kenalan: 1-1 tiang
3: Jenis Kenalan: C (Rujukan C); H (Rujukan A); B (Rujukan B)
4: Voltan Terkadar: 3, 5, 12, 24VDC
Penafian: Spesifikasi produk ini adalah untuk rujukan pelanggan sahaja dan tertakluk kepada perubahan tanpa notis.
Adalah mustahil untuk Sheng Yuan menilai semua parameter prestasi yang diperlukan untuk geganti dalam setiap aplikasi tertentu; oleh itu, pelanggan harus memilih produk yang sepadan dengan syarat penggunaan khusus mereka. Untuk dimeterai
geganti, sila buka lubang bolong pada perumah selepas pemasangan dan pembersihan sebelum digunakan. Jika anda mempunyai sebarang pertanyaan, sila hubungi Sheng Yuan untuk mendapatkan sokongan teknikal selanjutnya. Walau bagaimanapun, tanggungjawab untuk pemilihan produk terletak sepenuhnya pada pelanggan.
