Ciri-ciri produk:
Rintangan voltan ultra tinggi: Voltan terkadar maksimum sehingga 4KVDC, mampu menahan beban puncak 1000VAC/VDC, jauh melebihi tahap rintangan voltan geganti biasa.
Teknologi suis buluh: Menggunakan suis buluh sebagai elemen pensuisan teras, menawarkan kelajuan pensuisan yang pantas, jangka hayat yang panjang dan rintangan sentuhan yang rendah.
Pembungkusan miniatur: Reka bentuk SIP (Pakej Dalam Talian Tunggal) padat menjimatkan ruang papan litar dengan ketara, memudahkan pemasangan berketumpatan tinggi.
Pemasangan PCB langsung: Direka khusus untuk papan PCB, memastikan pematerian selamat dan kesesuaian untuk pengeluaran automatik.
Penggunaan kuasa rendah: Julat voltan gegelung daripada 3VDC hingga 24VDC, disepadukan dengan mudah ke dalam pelbagai litar kawalan voltan rendah.
Aplikasi Biasa:
Peralatan ujian voltan tinggi: Digunakan dalam instrumen ujian seperti penguji tahan voltan dan penguji penebat untuk menukar dan mengasingkan isyarat voltan tinggi.
Elektronik perubatan: Sesuai untuk bahagian kawalan voltan tinggi dalam peralatan perubatan, memastikan pengasingan selamat.
Peralatan komunikasi: Digunakan dalam modul litar yang memerlukan pengasingan voltan tinggi atau pensuisan dalam sistem komunikasi.
Alat pengukur ketepatan berfungsi sebagai komponen utama untuk pensuisan isyarat voltan tinggi dalam sistem pengukuran ketepatan tinggi.
Automasi industri: Digunakan untuk penghantaran isyarat dan perlindungan dalam litar kawalan voltan tinggi.
| Penilaian Hubungan |
| Pengaturan Hubungan | 1A; |
| Penilaian Hubungan | 100W(Voltan Penukaran Maks 350VDC, 300VAC) |
| Voltan Penukaran Maks | Puncak 1000VAC/VDC |
| Arus Penukaran Maks | 1.0A |
| Maksimum Membawa Arus | 2.5A |
| Jangka Hayat | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Parameter Gegelung |
| Voltan gegelung (VDC) | Rintangan Gegelung Ω± 10% | Arus Biasa(mA) | Keluaran voltanVDC(Min) (8% daripada voltan terkadar) | Angkat Voltan VDC(Maks) (75% daripada voltan terkadar) |
| Dinilai | Maks |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Awas:1, Penggunaan mana-mana voltan gegelung yang kurang daripada voltan gegelung terkadar akan menjejaskan operasi geganti.
2, Voltan ambil dan lepaskan adalah untuk tujuan ujian sahaja dan tidak boleh digunakan sebagai kriteria reka bentuk.
| Keadaan operasi |
| Rintangan Hubungan | 150mΩ |
| Voltan Pecahan | Gegelung ke kenalan | 4000VDC |
| Merentasi kenalan | 4000VDC |
| Rintangan Penebat | Buka kenalan 1X1011Ω MIN. Kenalan untuk menggulung 1X1011Ω MIN. |
| Kapasitansi | Merentasi kenalan terbuka | 1.0pF |
| Buka kenalan kepada gegelung | 2.0pF |
| Masa Beroperasi | 1.0mS |
| Masa Keluaran | 0.25mS |
| Suhu Operasi | -40℃- 85℃ |
| Suhu Penyimpanan | -40℃- 105℃ |
| Suhu pematerian | 5 saat. maks 260 ℃ |

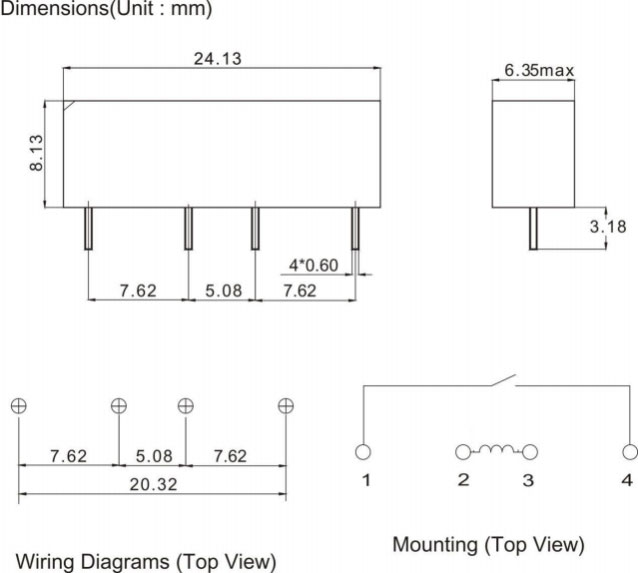

Dimensi(mm)
| Maklumat pesanan |
| SIPHV - 1A 12 1 2 3 |
| 1. Nombor bahagian: SIPHV 2. Borang Perhubungan:1A 3.Voltan berkadar gegelung(VDC): DC:5,12,24 |
