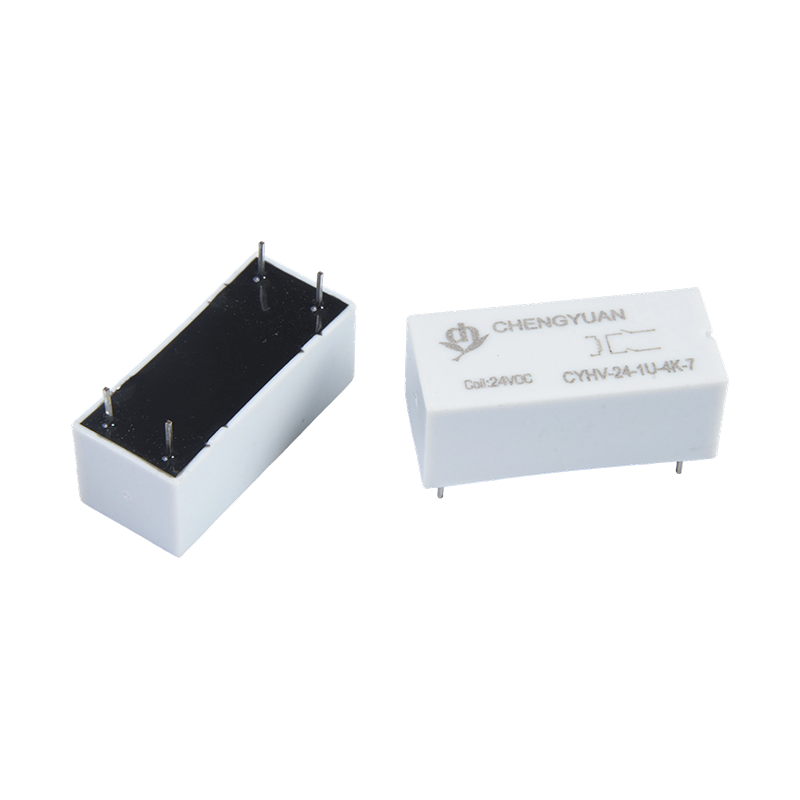

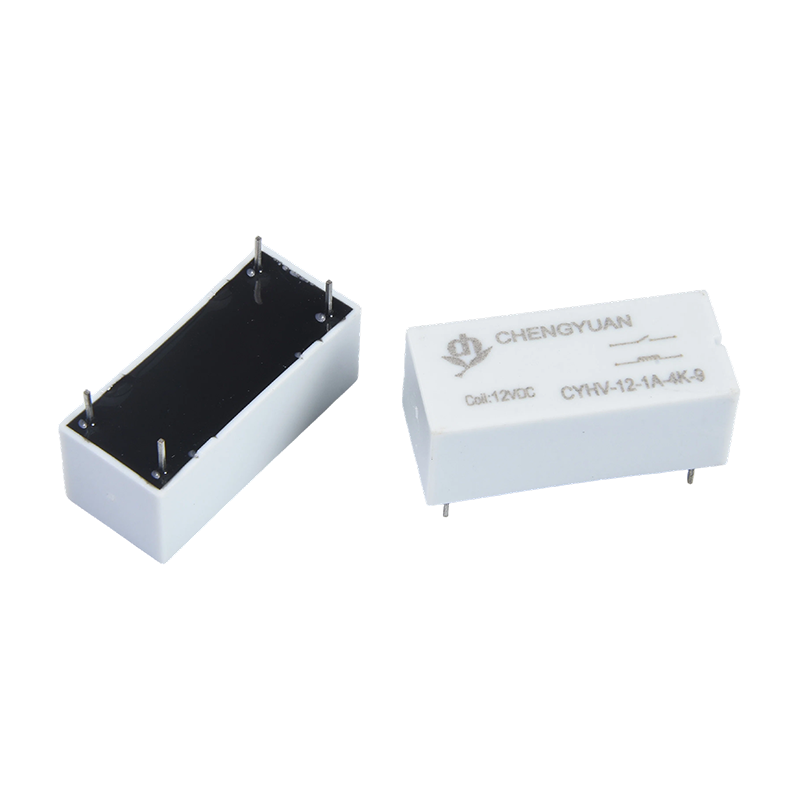

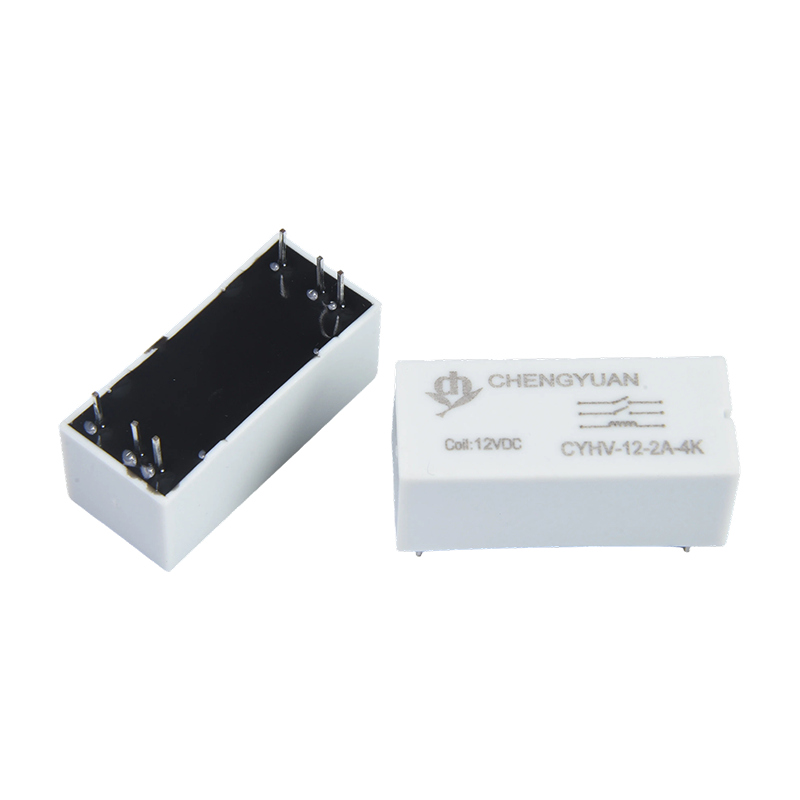

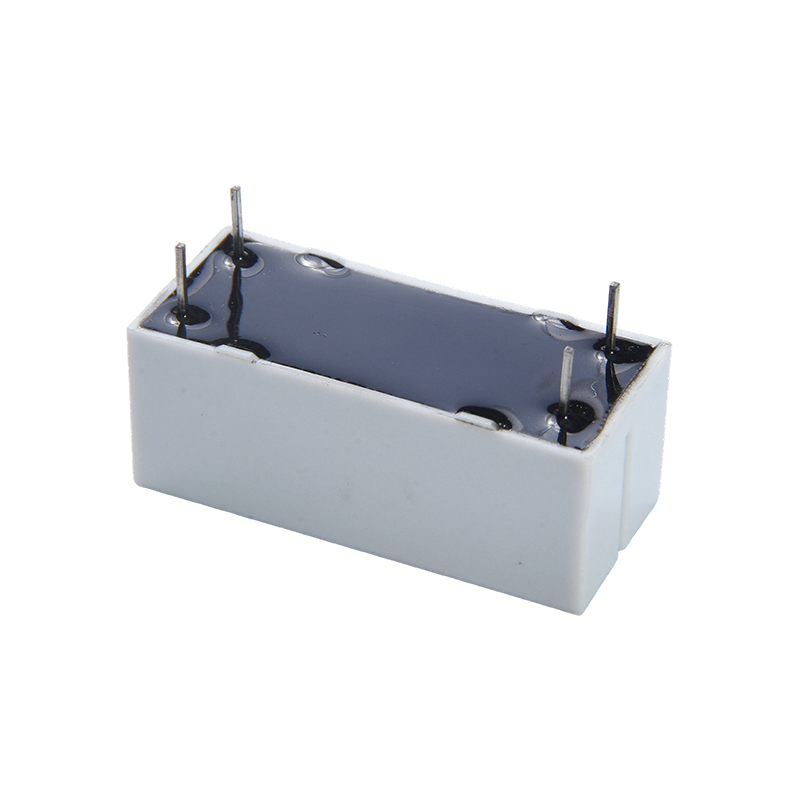

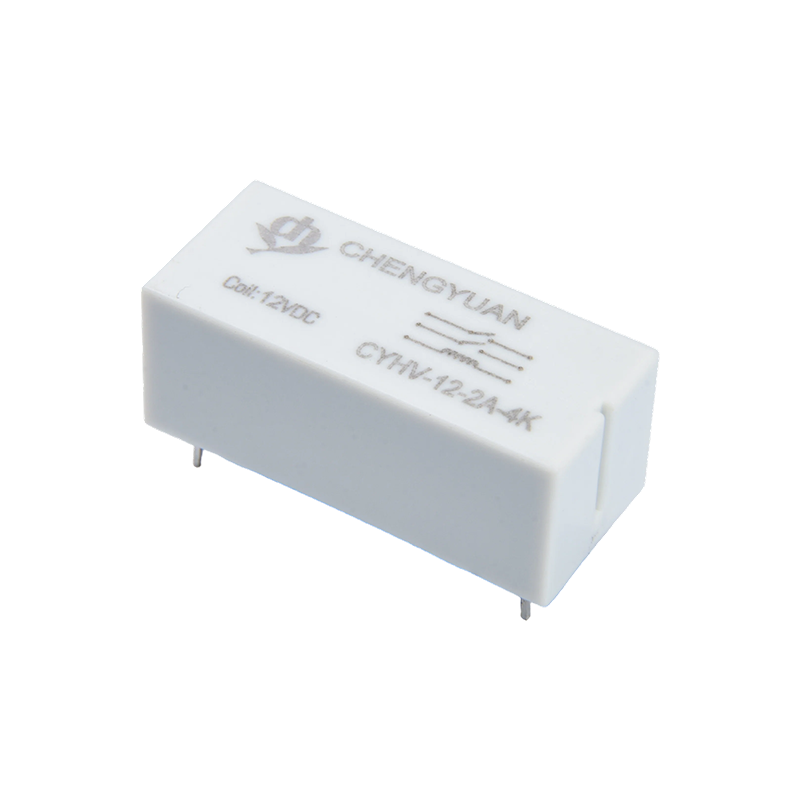

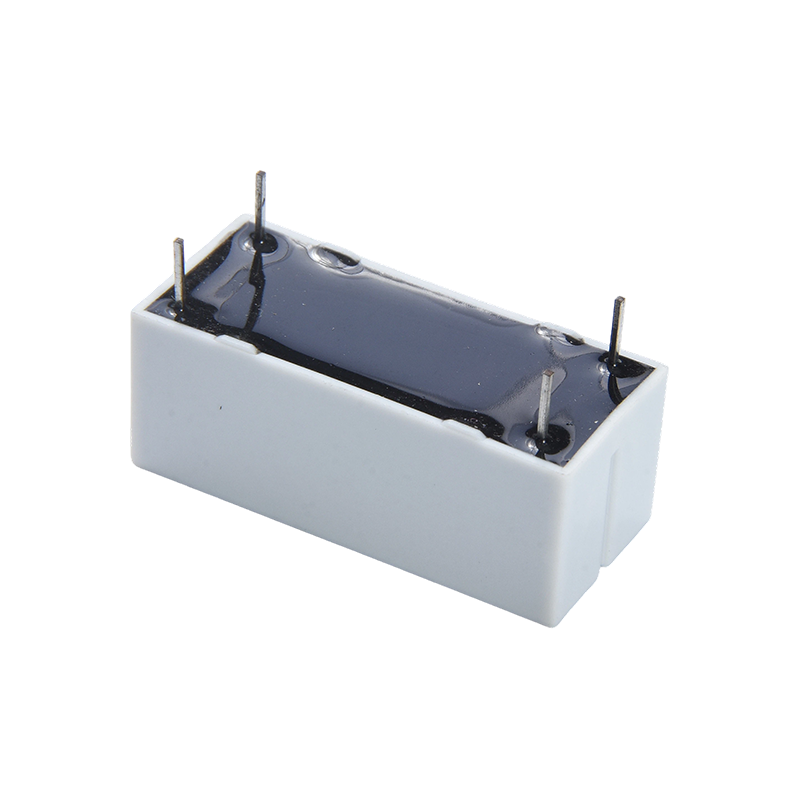

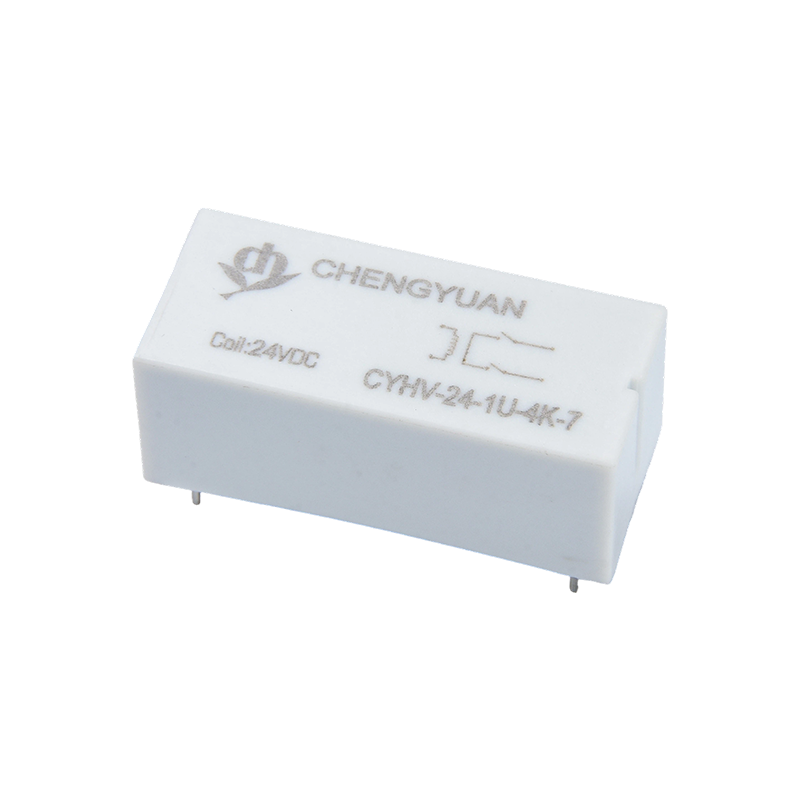

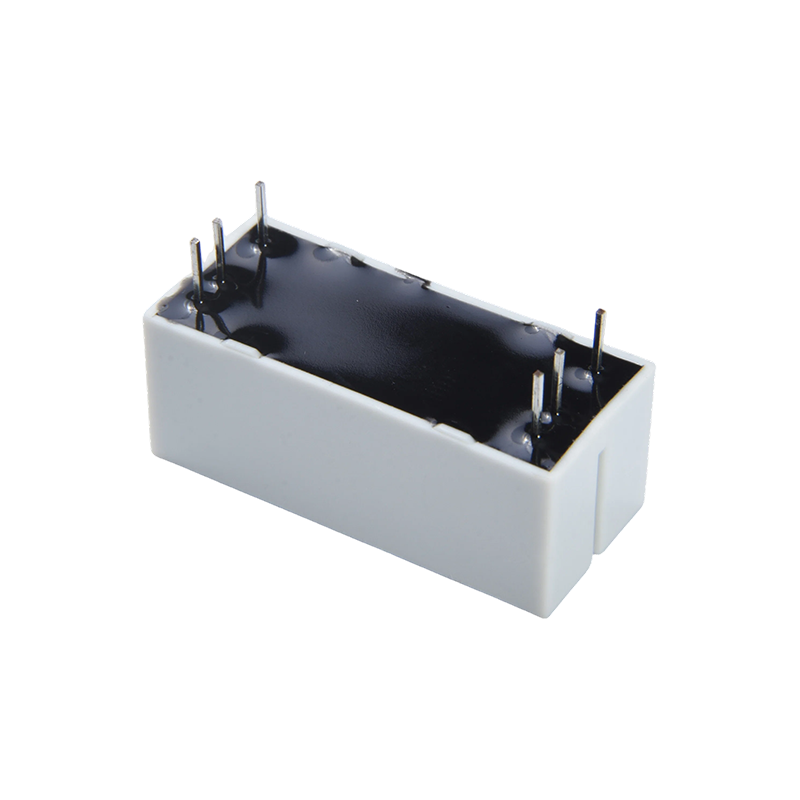

Kelebihan produk:
Pengasingan Voltan Ultra Tinggi: Menahan voltan antara sesentuh sehingga 6000V, menyediakan keupayaan pengasingan voltan tinggi yang sangat baik untuk geganti peringkat PCB, dengan berkesan menyekat gangguan voltan tinggi.
Pensuisan Arus Rendah Voltan Tinggi: Dioptimumkan untuk menukar arus lemah di bawah voltan tinggi (cth., 10mA @ 1500VDC) atau arus konvensional di bawah voltan rendah (cth., 1A @ 30VDC), dengan julat aplikasi yang jelas.
Struktur Jangka Panjang Tertutup: Suis buluh dimeterai dalam gas lengai, tanpa bahagian haus yang bergerak, menghasilkan hayat mekanikal yang sangat lama dan imuniti terhadap habuk dan kelembapan persekitaran.
Ciri-ciri Utama:
Spesifikasi Beban Berbilang Aras: Menyokong pelbagai keadaan beban: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, menampung kedua-dua senario arus mikro voltan tinggi dan voltan rendah semasa konvensional.
Gegelung Kepekaan Tinggi: Penggunaan kuasa pemacu gegelung rendah, serasi dengan isyarat kawalan voltan rendah 3-24VDC, mudah dipacu terus oleh litar bersepadu.
Pemasangan PCB padat: Reka bentuk pakej kecil, dipateri terus ke PCB, menjimatkan ruang dan sesuai untuk susun atur dalaman instrumen berketumpatan tinggi.
Tindak Balas Pantas: Tindakan suis buluh yang pantas dan masa penukaran yang singkat memenuhi keperluan pemasaan untuk pensampelan isyarat dalam instrumentasi.
Aplikasi Utama:
Peralatan Pemantauan Keselamatan: Digunakan dalam pensampelan isyarat voltan tinggi atau pensuisan litar ujian dalam monitor penebat, penguji voltan tahan dan pengesan arka kerosakan.
Instrumen Ketepatan: Disepadukan ke dalam bekalan kuasa berketepatan tinggi, meter dan peralatan pengimejan perubatan (seperti kawalan penjana voltan tinggi sinar-X) untuk menyediakan pengasingan voltan tinggi dan pensuisan isyarat.
Komunikasi dan Kawalan Perindustrian: Digunakan sebagai komponen pengasingan dan pensuisan yang boleh dipercayai dalam antara muka komunikasi dan modul input voltan tinggi PLC yang memerlukan pengasingan berpotensi tinggi.
Sistem Tenaga Baharu: Digunakan dalam litar pengasingan pensampelan voltan penyongsang fotovoltaik dan sistem pengurusan bateri (BMS).
| Data Kenalan |
| taip | CYHV |
| Bahan hubungan | plat elektrik Ir Rh |
| Susunan Hubungan | 1A; 2A; 1U |
| Rintangan sentuhan | 1A/2A:150mΩ Maks.(pada 1A 16VDC) 1U:150mΩ*2 Maks.(pada 1A 16VDC) |
| Beban berkadar (Beban rintangan） | 100W |
| Maks. menukar arus | 1A |
| Maks. voltan pensuisan | 1000VDC |
| Maks. Membawa Arus | 2.5A |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 1ms Maks. ( Tiada diod) |
| Masa keluaran | 0.3ms Maks. ( Tiada diod) |
| Rintangan penebat | Min 100MΩ (pada 100VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka : (1A/2A)4000VAC, (1U)6000VDC |
| Antara gegelung dan sentuhan : (1A/2A)4000VAC, (1U)6000VDC |
| Rintangan getaran | Memusnahkan | 10-55Hz, pada amplitud berganda 1.5 mm |
| Berfungsi | 10-55Hz, pada amplitud berganda 1.5 mm |
| Rintangan kejutan | Berfungsi | 10G Min |
| Memusnahkan | 10G Min |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 100000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 1000000 ops.(pada suhu bilik) |
| Suhu persekitaran | -10℃~ 65℃( tiada pemeluwapan) |
| Berat badan | lebih kurang 10g |
| Data Gegelung (pada 20℃) |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 5 | 33.3 | 150 | 0.166 | 75% daripada nominal voltan | 5% daripada nominal voltan | 130% daripada voltan nominal |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan gunakan voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung.

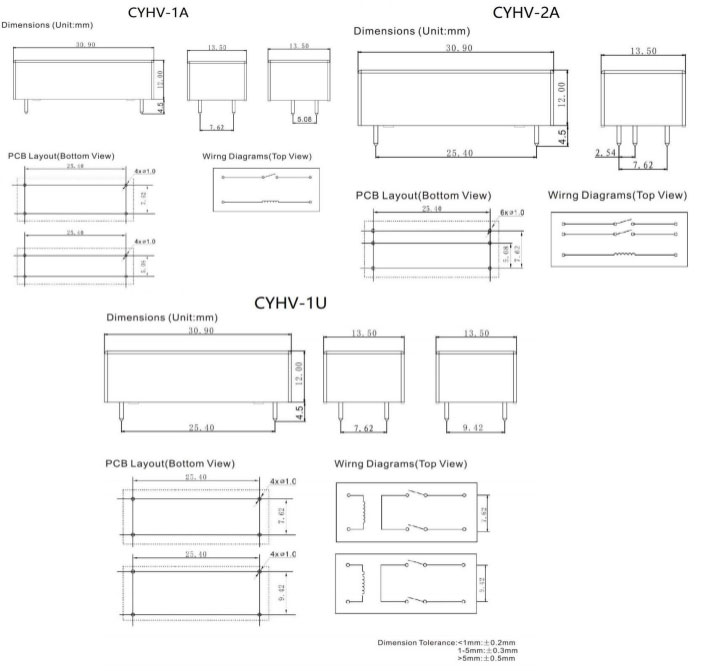

Dimensi rangka, Rajah pendawaian, susun atur PCB (Unit: mm)
Maklumat Pesanan
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1： Jenis： CYHV
2: Bilangan Tiang: 1-1 Tiang
3: Susunan Hubungan: A Dari A ; U Dari U
4: Voltan Nominal: 5,12,24VDC
5： Jarak kaki：5-5.08 ; 7- 7.62 ; 9 - 9.42
6: Parameter Khas: Jenis Nol-Standard
Surat atau nombor-Keperluan Khas
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis awal.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna seharusnya berada dalam kedudukan yang betul untuk memilih
produk yang sesuai untuk aplikasi mereka sendiri. Untuk geganti yang tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam bekas sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah tanggungjawab pengguna untuk menentukan produk yang harus digunakan.
