Ciri-ciri produk:
Kapasiti Pensuisan Sentuhan Tinggi: Sebagai tambahan kepada beban 20A standard, sesentuh menyokong penukaran sehingga 35 amp, mampu mengendalikan lonjakan arus serta-merta semasa kereta bermula atau daripada aksesori berkuasa tinggi.
Penggunaan Kuasa Sangat Rendah: Penggunaan kuasa gegelung hanya 0.6W/0.8W, membantu mengurangkan beban pada bateri kenderaan dan sejajar dengan trend industri automotif ke arah penggunaan tenaga yang rendah.
Ketahanan Mekanikal Cemerlang: Mempunyai rintangan hentakan dan getaran yang tinggi, memastikan sambungan elektrik yang stabil walaupun dalam keadaan pemanduan bergelombang dan getaran enjin.
Julat Voltan Gegelung Lebar: Tersedia dalam pelbagai spesifikasi daripada 3VDC hingga 48VDC, menyesuaikan diri dengan pelbagai jenis voltan litar automotif.
Reka Bentuk Padat: Struktur yang dioptimumkan dan saiz kecil memudahkan pemasangan padat dalam kotak kawalan elektrik automotif terkurung.

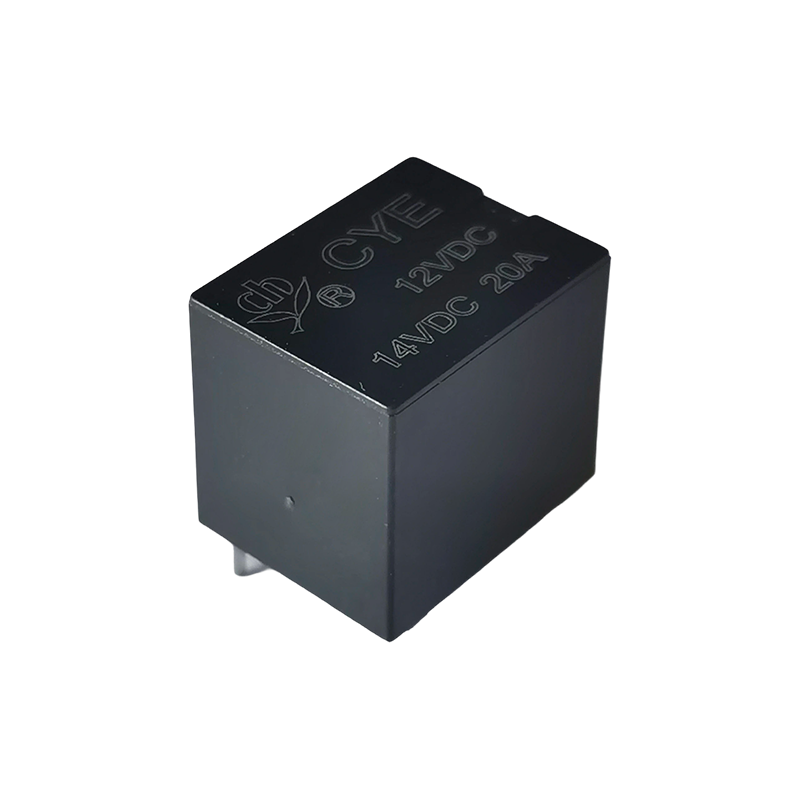

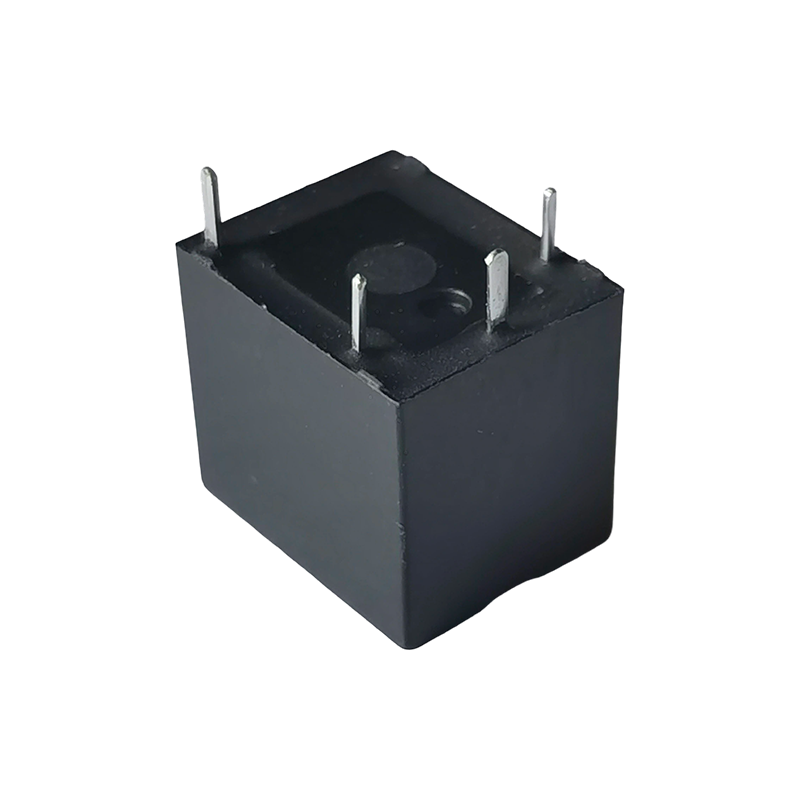

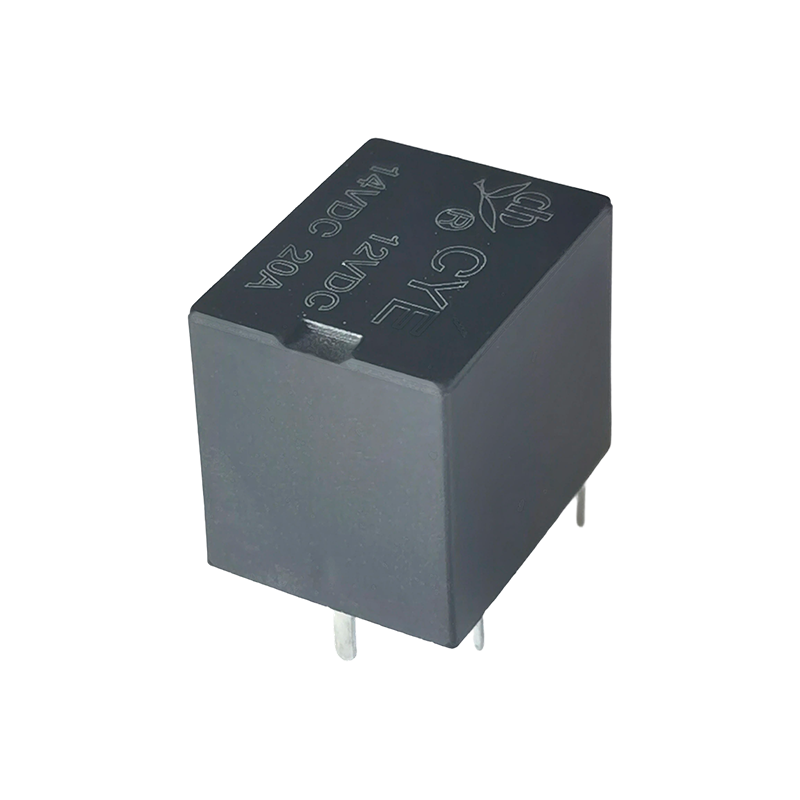

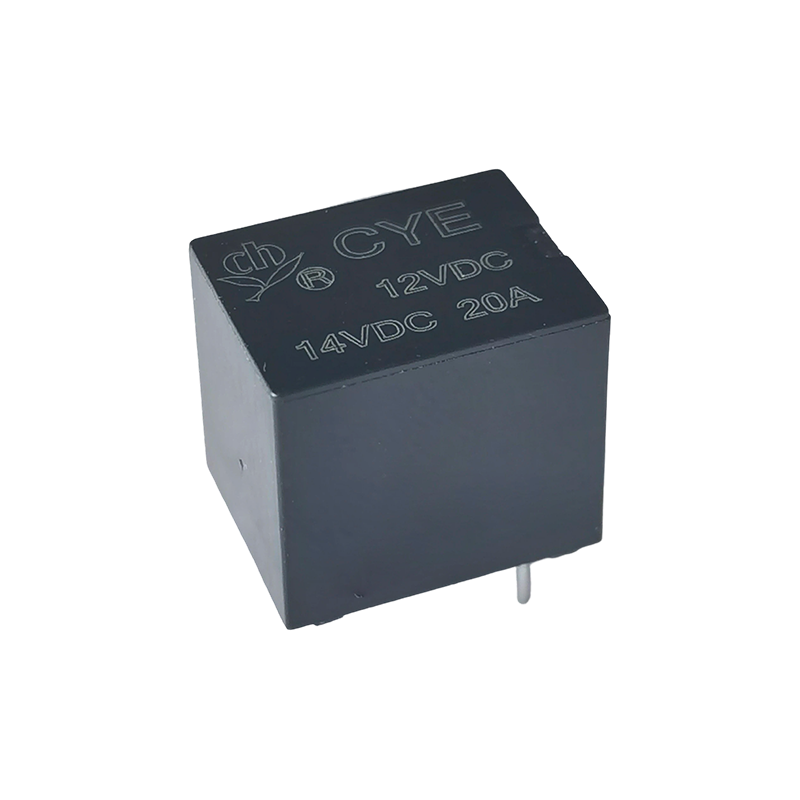

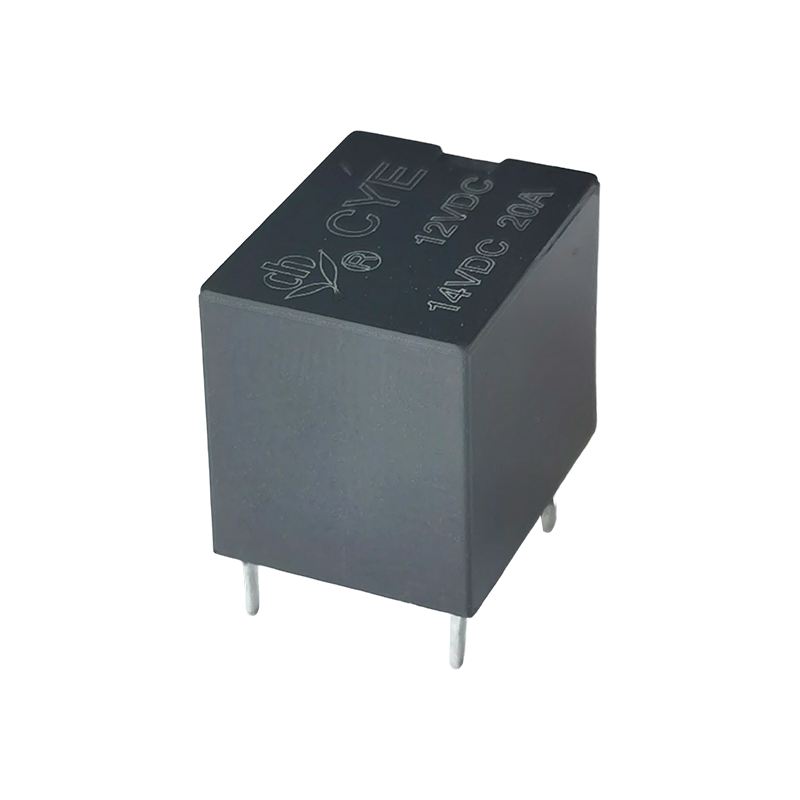

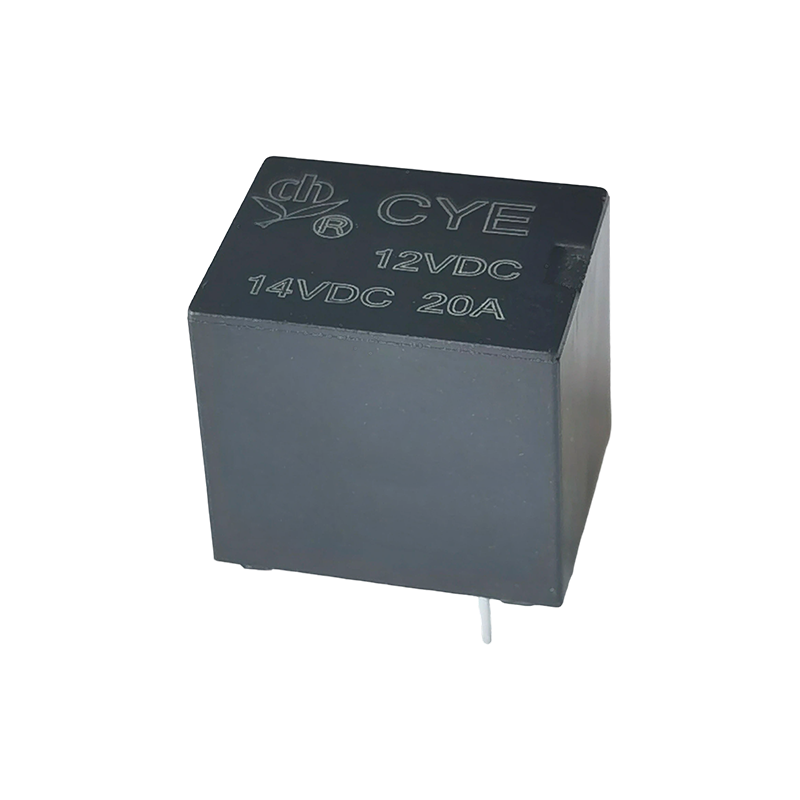

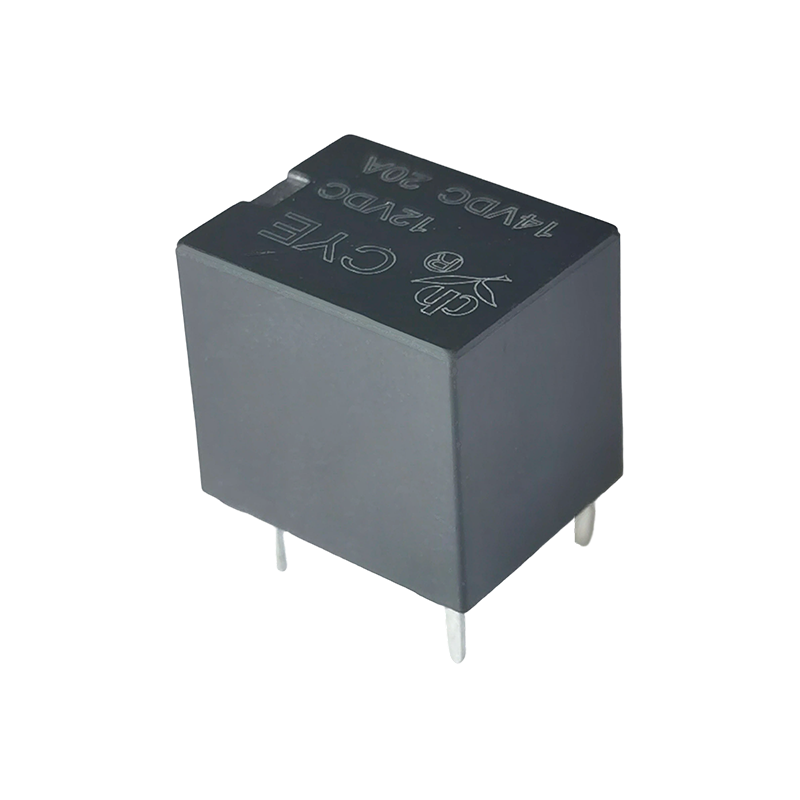

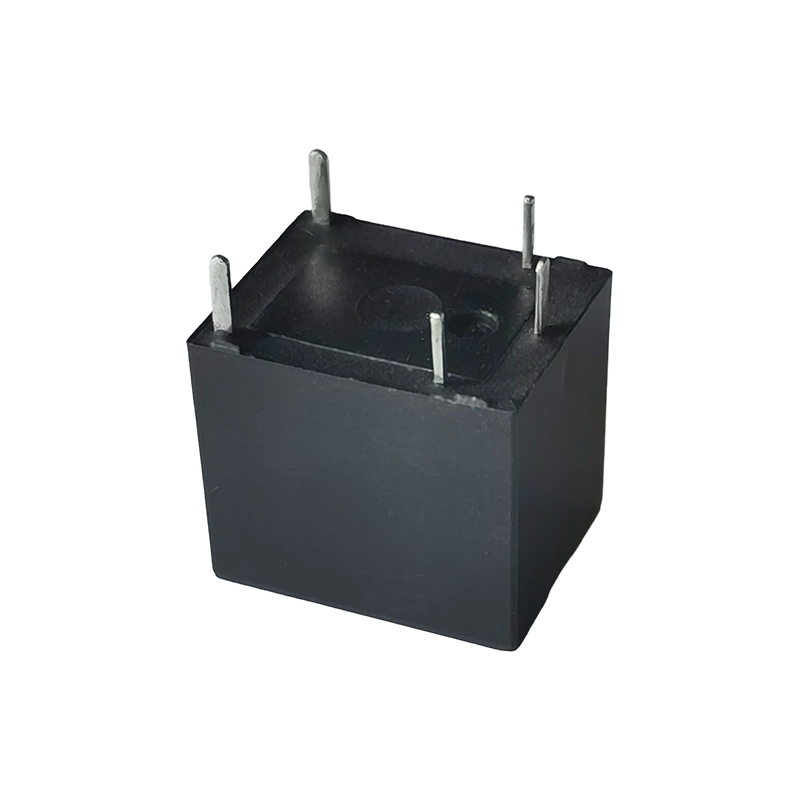

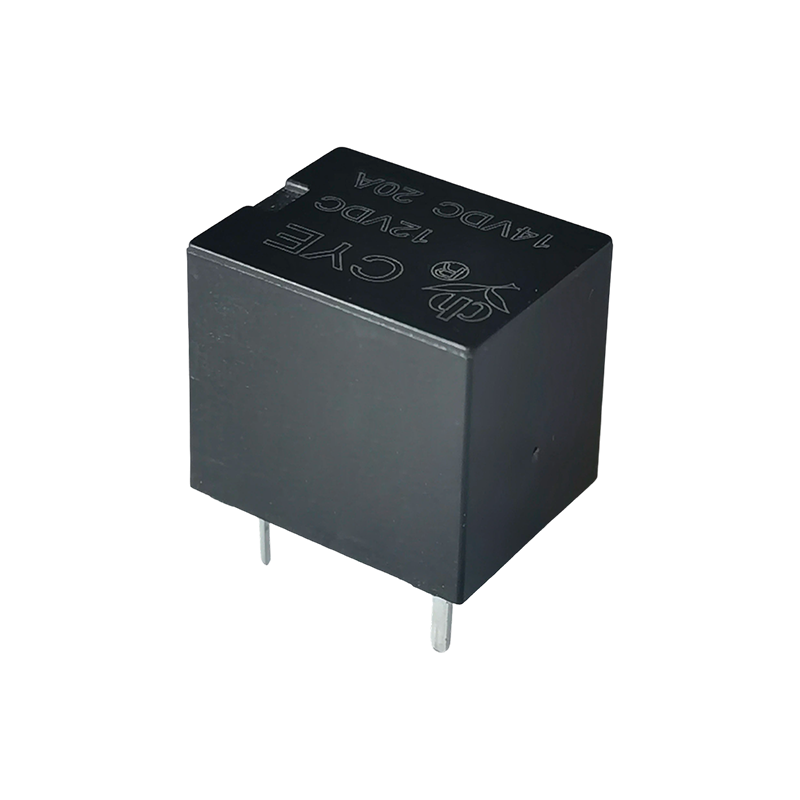

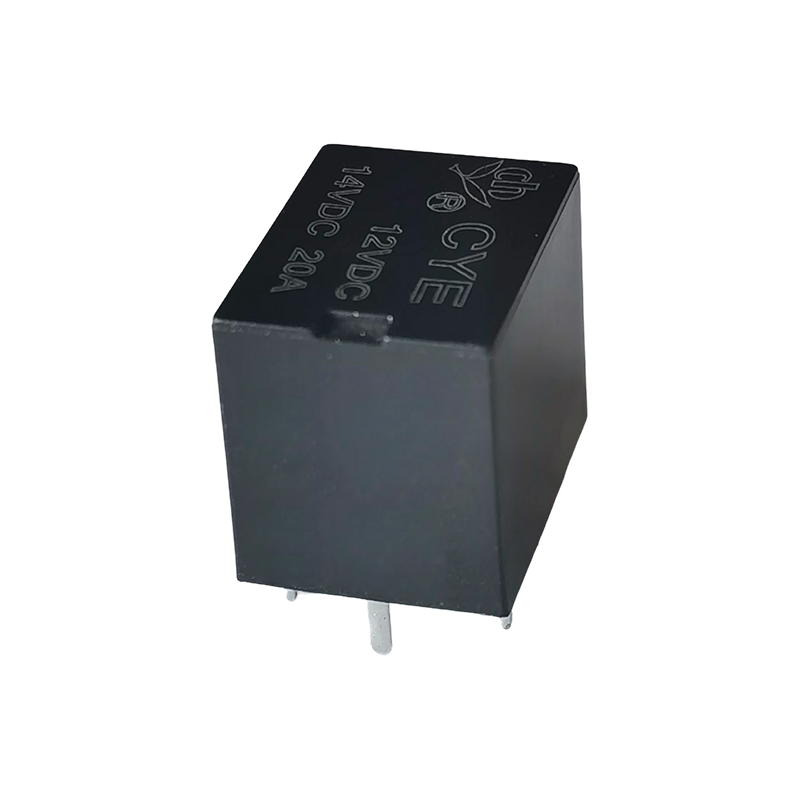

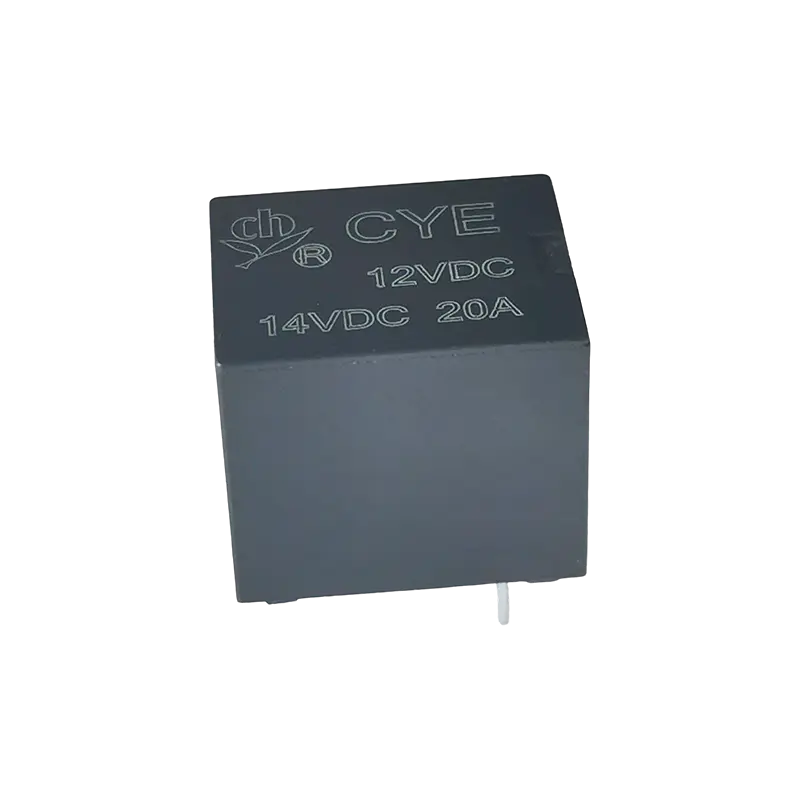

Geganti CYE (T78) ialah geganti elektromagnet kuasa tinggi ultra-miniatur dengan pelbagai aplikasi.
Kegunaan utamanya termasuk:
Sektor Automotif: Biasa digunakan dalam kawalan motor kunci pintu kereta, sistem penggera anti-kecurian kereta, dan pensuisan isyarat dan kawalan beban dalam peralatan elektronik automotif.
Perkakas Rumah dan Peralatan Pejabat: Sesuai untuk pengurusan kuasa atau penghantaran isyarat dalam perkakas rumah (seperti penghawa dingin, mesin basuh) dan peralatan automasi pejabat.
Keselamatan dan Sistem Penggera: Sebagai komponen teras penggera anti-kecurian automatik, ia mengawal pensuisan litar.
Kawalan dan Automasi Industri: Digunakan dalam sistem automasi industri, instrumen dan peranti komunikasi untuk mengawal beban kuasa tinggi dengan isyarat voltan rendah.
Elektronik Pengguna dan Teknologi Baru Muncul: Aplikasi lanjutan dalam rumah pintar, peranti IoT, peralatan tenaga baharu dan elektronik perubatan.
Data Kenalan
| taip | CYE |
| Bahan hubungan | Aloi perak |
| Rintangan hubungan | 100mΩ Maks.(pada 1A 6VDC) |
| Beban berkadar (Beban rintangan) | 20A 14VDC |
| Maks. menukar arus | 35A |
| Maks. voltan pensuisan | 30VDC |
| Ciri-ciri |
| Masa beroperasi (pada voltan gegelung terkadar) | 10ms Maks. (Tiada diod) |
| Masa keluaran | 5ms Maks. (Tiada diod) |
| Rintangan penebat | Min. 100MΩ (pada 500VDC) |
| Kekuatan dielektrik | Antara kenalan terbuka:500VAC, 50/60Hz selama 1min |
| Antara gegelung dan sentuhan : 500VAC , 50/60Hz selama 1min |
| Rintangan getaran | Berfungsi | 10-500Hz, NO-10G |
| 10-500Hz ,NC-5G |
| Rintangan kejutan | Berfungsi | 20g untuk NO/11ms. 5g untuk NC/11ms. |
| Memusnahkan | 100G Min. |
| Ketahanan | Ketahanan mekanikal （10800ops./j) | 10000000次 10000000 op.(pada suhu bilik) |
| Daya tahan elektrik (360ops./j) | 100000 ops.(pada suhu bilik) |
| Suhu persekitaran | -40℃~ 125℃( tiada pemeluwapan) |
| Berat badan | Lebih kurang 6g |
| Nominal voltan (VDC) | Nominal beroperasi semasa ±10%(mA) | Rintangan gegelung ±10%(Ω) | Operasi nominal kuasa | Mengendalikan voltan (Maks.) | Melepaskan voltan (Min.) | Maks. voltan yang dibenarkan |
| 6 | 100 | 60 | Lebih kurang 0.6W | 60% daripada nominal voltan | 10% daripada nominal voltan | 130% daripada voltan nominal |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Lebih kurang 0.8W | 57.5% daripada nominal voltan |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Data yang ditunjukkan di atas ialah nilai awal. Jangan epalkan voltan maksimum yang dibenarkan pada gegelung selama lebih daripada 10 minit untuk mengelakkan terlalu panas gegelung thd.

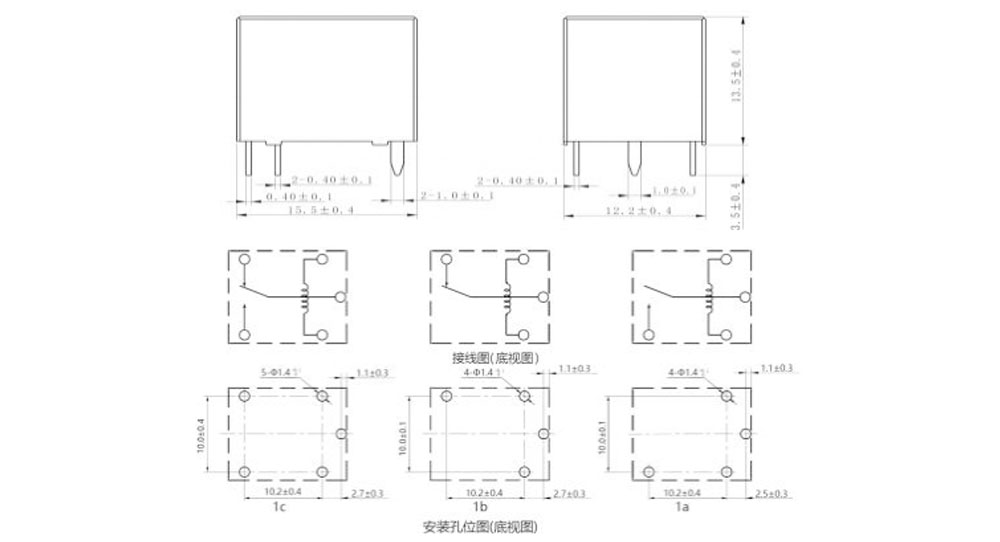

Dimensi garis besar, Gambarajah pendawaian, reka letak PCB (Unit:mm)

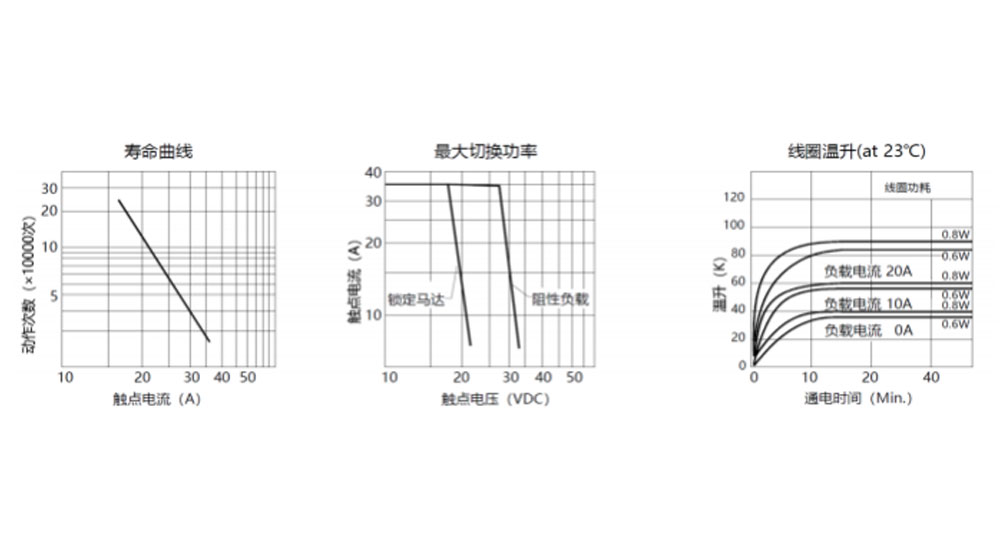

Lengkung Ciri
Maklumat Pesanan
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Jenis：CYE
2: Bilangan Tiang: 1-1 Tiang
3: Susunan Hubungan: A-Borang A ; B-Borang B ; C-Borang C
4: Voltan Nominal: 6,9,12,24VDC
5: Warna Penutup: B-Hitam
6: Gegelung Pwor: D-0.8W L-0.6W
7: Pembinaan Perlindungan: Kalis S-Flux,
SH- Jenis bertutup boleh dibasuh
8: Parameter Khas: Jenis Nil-Standard
Surat atau nombor-Keperluan Khas
Geganti kalis fluks tidak boleh digunakan dalam persekitaran dengan bahan pencemar seperti H2S, SO2, NO2, habuk, dll.
Pembersihan air atau pemprosesan permukaan tidak dicadangkan selepas geganti kalis fluks dipasang pada PCB.
Penafian: Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis terlebih dahulu.
Kami tidak dapat menilai semua prestasi dan semua parameter untuk setiap aplikasi yang mungkin. Oleh itu, pengguna harus berada dalam kedudukan yang betul untuk memilih
Produk yang sesuai untuk kegunaan mereka sendiri. Untuk geganti tertutup, selepas pemasangan dan pembersihan, sila buka lubang pengudaraan dalam kes sebelum digunakan. Jika terdapat sebarang pertanyaan, sila hubungi Chengyuan untuk mendapatkan perkhidmatan teknikal. Walau bagaimanapun, adalah menjadi tanggungjawab pengguna untuk menentukan produk mana yang patut digunakan.
